自动发货 [l005]STM32f103单片机VS1053 SD卡MP3播放器图纸源码

 资料：原理图  MDK4.22程序

 功能详情：

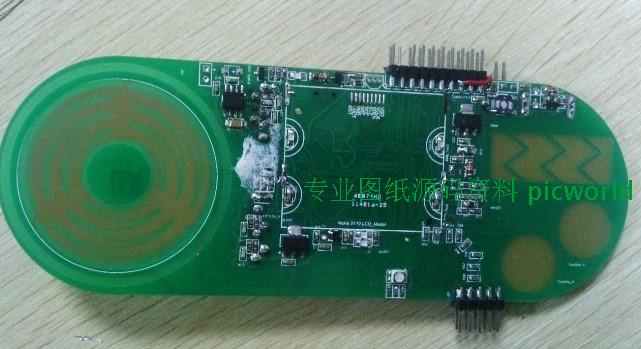

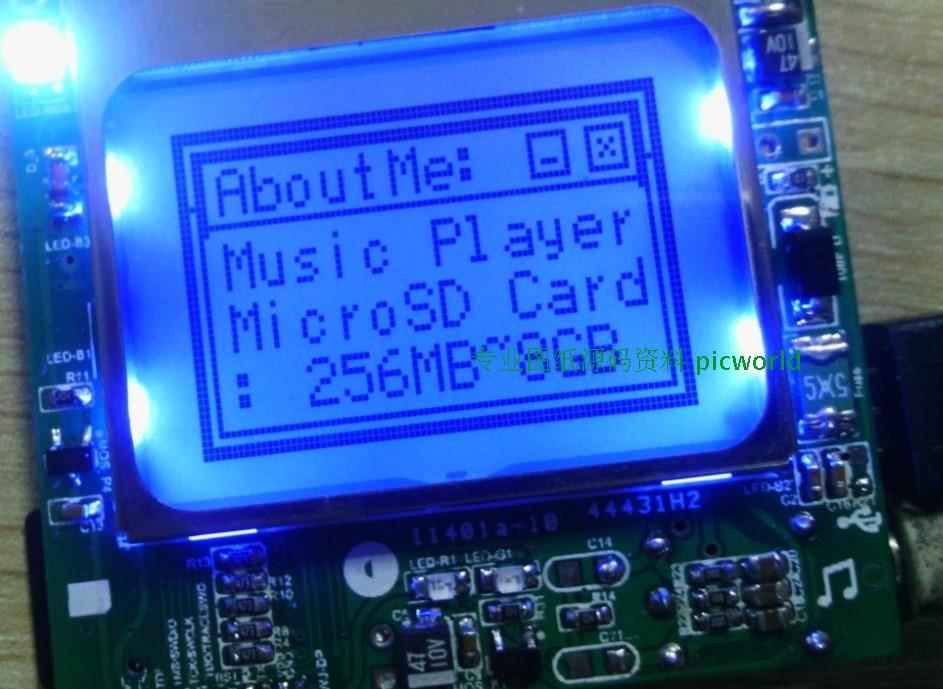

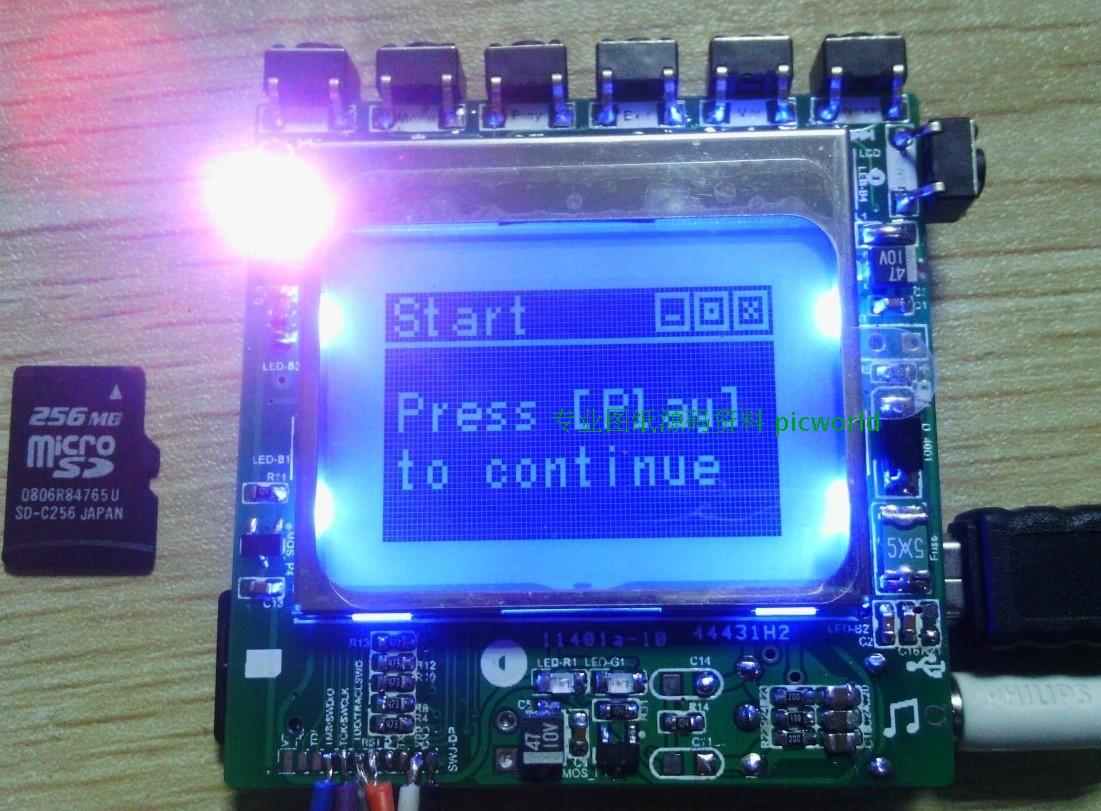

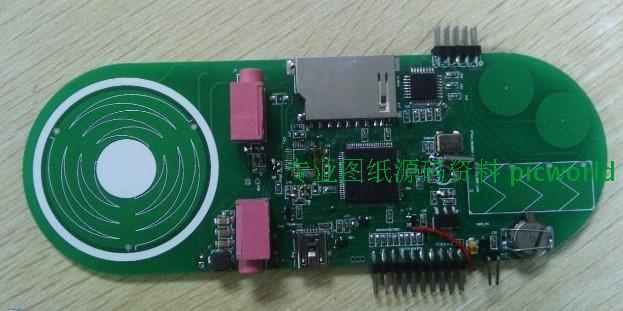

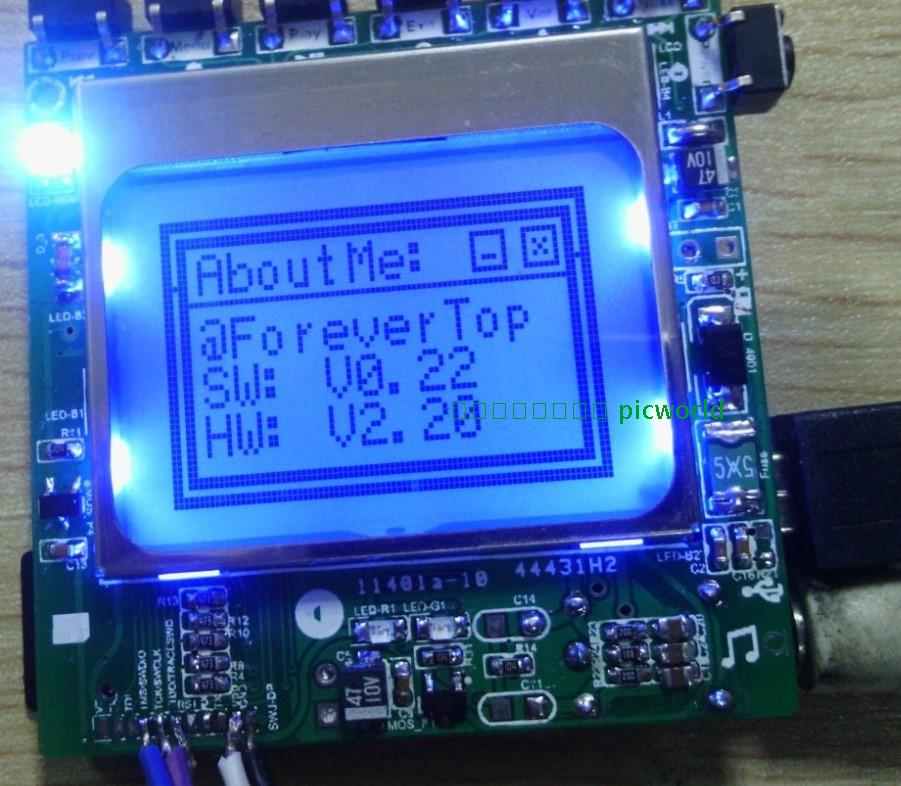

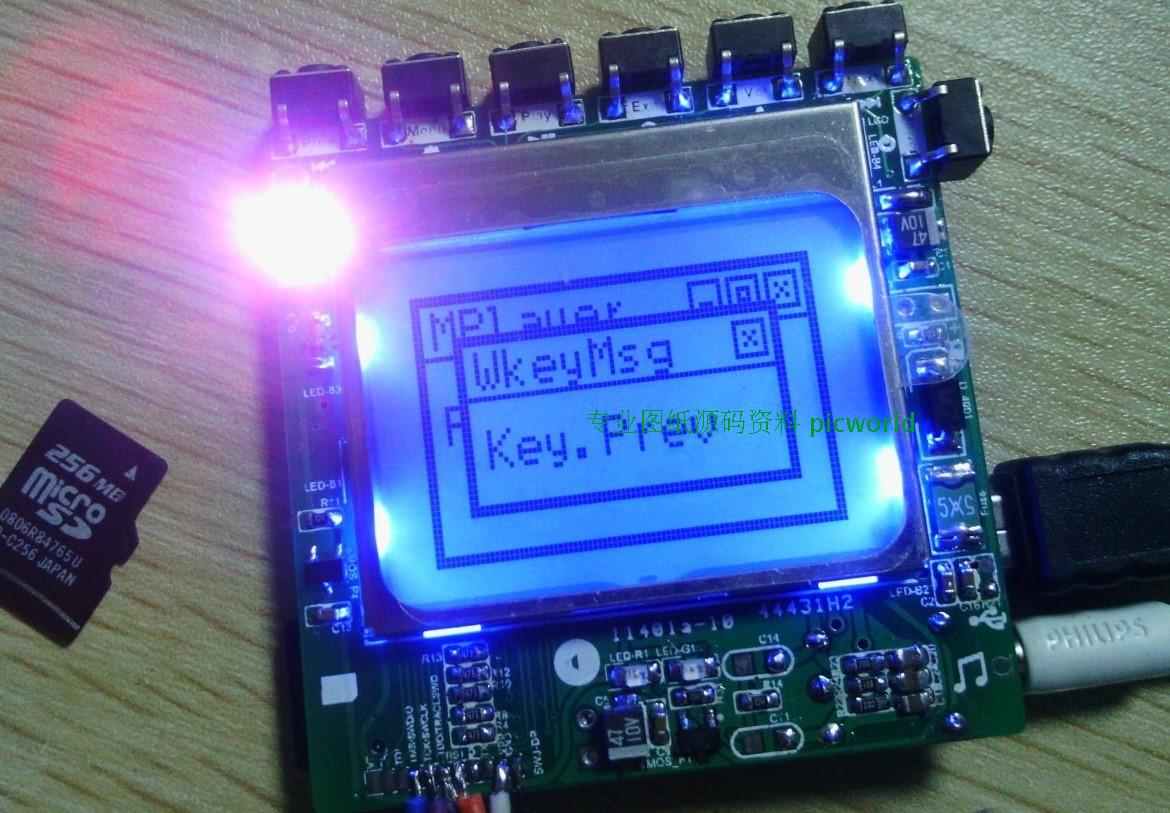

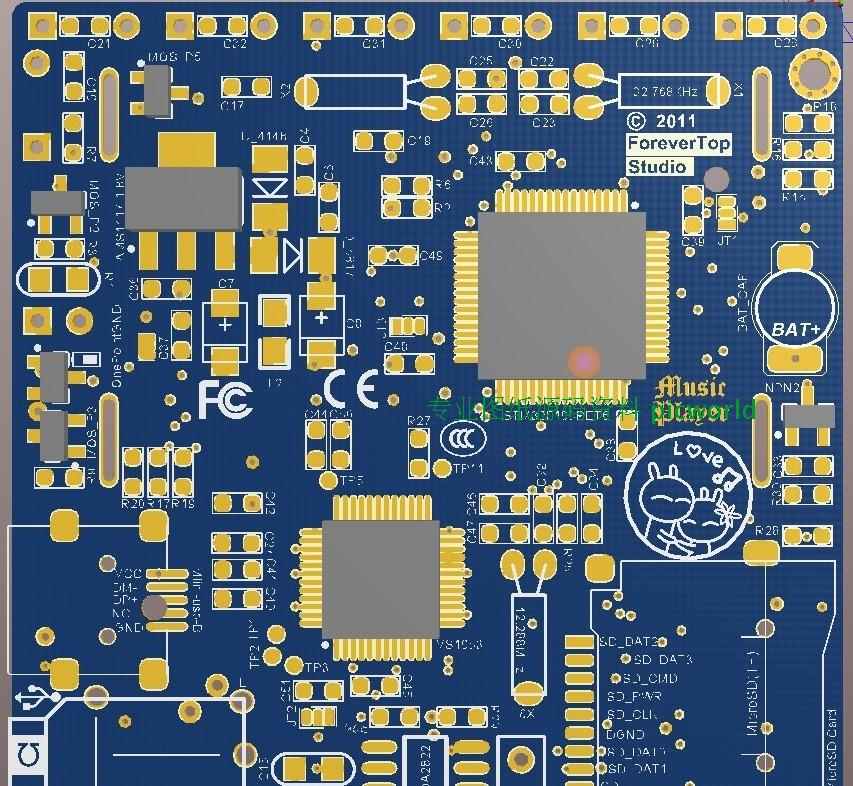

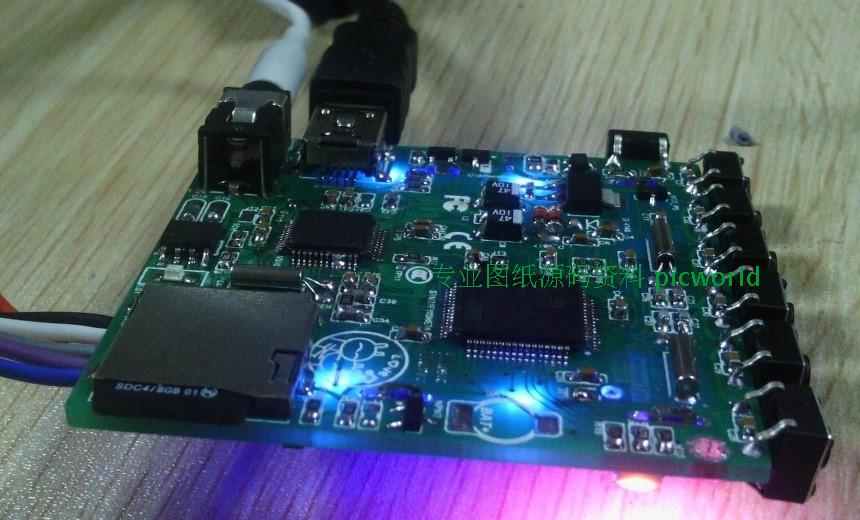

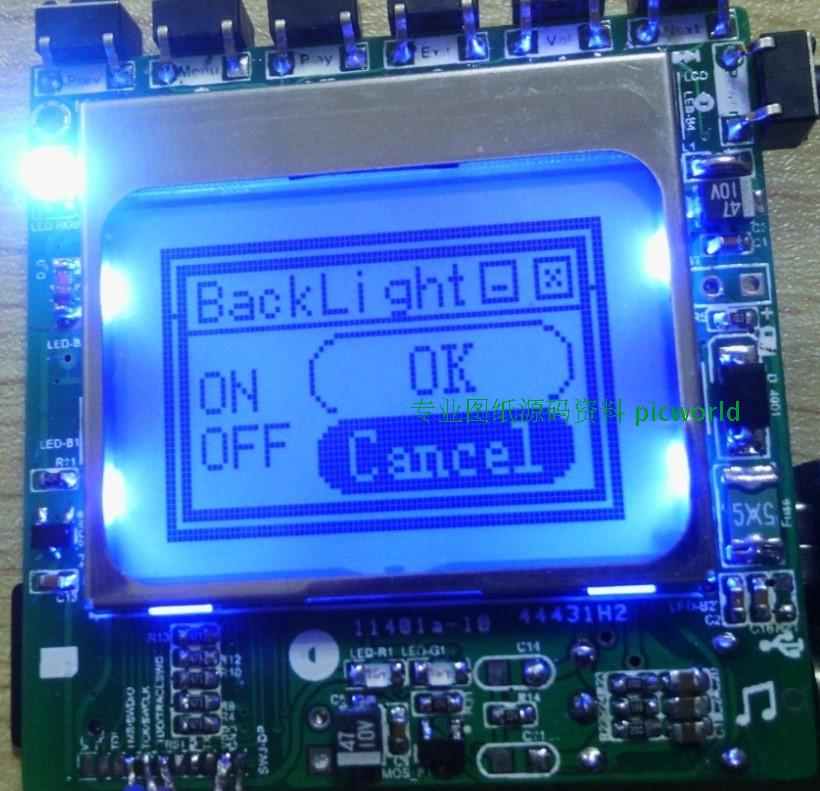

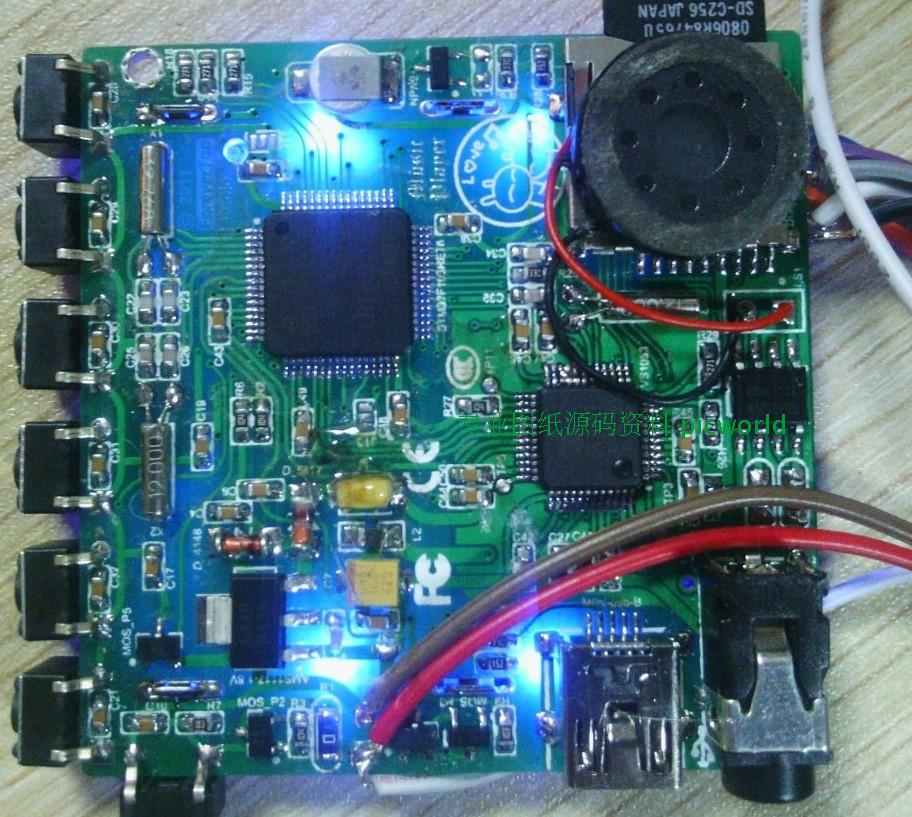

   1.硬件支持的功能：    （PCB<5*5cm）     a）这个MP3由STM32F103RET6做为主控芯片（参考价：21元），和STM32F103VET6配置基本一样，都是512KB Flash ,64KB RAM ,带SD卡控制器，USB，等等这在同系列单片机中的也算是最好的配置了，足够你去折腾程序。     b)音频解码芯片：采用芬兰的VS1053B,号称能解码几乎所有常见音频格式，包括APE,OGG，FLAC等无损格式在内。经过我测试实听，音质确实还不错，不仅没有一点杂音，比我的NOKIA手机音质还好，不过前提是你要布好PCB走线，对于模拟电路部分布线走线很重要。录音功能需要外界麦克风。     c）板载TDA2822的双声道小功放。实际做出来的，TDA2822效果不太理想，勉强可听。     d）完善的电池管理电路，支持系统自动关机和断开电源，支持普通的锂电池（电池供电电压范围为3.2V~4.2V），支持USB（5V）充电和供电，充满电后 板上电池管理电路会自动断开退出充电，当电池没电时会自动关机。     e）支持USB2.0全速，用的是MiniUSB B型 接口。     f）支持MicroSD卡（也就是TF卡，手机里边那种），实测了至少支持256MB的和8GB的。    2.目前软件已经支持的功能：     播放歌曲，下一首，自动搜索统计内存卡里面的歌曲，音量调节。主要是用开源的FatFS对FAT32文件系统的支持，因为屏幕大小和像素有限，仅使用了自己编写的类似ZLG/GUI的简单界面，本来想用uC/GUI ,想想这个屏幕感觉用武之地不大，没必要。    3.还需要继续增强的功能：     对无损格式支持还需增强，显示歌词，EQ设置，电池电压监控，电池电量显示，UI界面美化等等都还需要增强。
