华大HC32F460以及HC32F448系列单片机OTA设计设思路

OTA设计思路概述

华大H32F460和HC32F448系列单片机支持通过无线网络（如Wi-Fi、BLE）或有线接口（如UART、USB）进行固件升级。OTA设计需考虑固件分区、校验机制、安全性和回滚策略。

固件分区设计

将Flash划分为多个区域：Bootloader区、应用程序区、备份区、参数存储区。Bootloader负责验证固件合法性并执行跳转。应用程序区运行当前固件，备份区存储新固件。参数存储区保存版本号、CRC校验值等元数据，这个分区可以根据自己的需求自己定义（注意：分区的起始位置一定要按照扇区的大小定义，分区的起始位置一定是某个扇区号的起始位置）

按照华大HC32F448举例，F448的flash容量高达256KB，每个扇区为8KB，Bootloader区的起始位置肯定是0，APP区的位置是根据Bootloader的大小定义，Bootloader区的大小一定是8KB(F448扇区大小)的倍数，这样是根据flash特性决定的，方便擦除和写入。

安全机制

本文提供两种思路，

（1）使用AES-128或SHA-256对固件加密/签名。Bootloader验证签名合法性后才允许升级。防止未经授权的固件写入。启用Flash写保护功能，避免运行时意外修改关键区域，这个是一种思路，但是加密算法对于单片机性能要求高。影响运行速度。



// SHA-256验证示例
bool verify_firmware(uint8_t *data, uint32_t len, uint8_t *signature) {
    uint8_t hash[32];
    sha256_calculate(data, len, hash);
    return memcmp(hash, signature, 32) == 0;
}

（2）第二种方法比较简单，也是我经常用的办法，一般OTA升级，或者各种方式的升级都是将APP区代码编译成bin文件，完成的。我们可以直接在APP区的启动文件（也就是.s文件），写入一段标志码，每次升级的时候，在bootloader中对此校验码进行读取，看看是不是有效的bin文件，再进行升级跳转。

具体操作步骤（以华大HC32F448为例）

打开.s文件

一般启动文件开头都会预留几个位置，我们在这个位置写入我们的校验码即可。

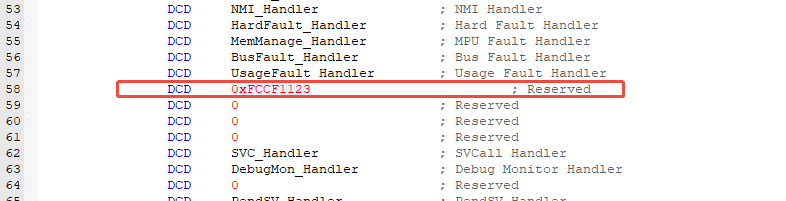

我们在预留区随便写入校验码

这样我们每次升级的时候检验这个校验码就可以了。

程序下载

BOOTLOADER下载

bootloder下载和正常区用keil工具下载流程一样

APP下载

APP区程序下载要根据起始位置设置（这里还是根据HC32F448举例），如我这里将我的APP区的起始位置设置为0x8000，需要将VECT_TAB_OFFSET这个宏定义设置成0x8000,其中默认是0，

它表示中断向量表在内存中的起始地址可以动态调整，默认值是0（从Flash首地址开始），但可以通过设置偏移量将向量表放到其他位置。



/* Vector Table base offset field */
#ifndef VECT_TAB_OFFSET
#define VECT_TAB_OFFSET                 (0x8000UL)     /*!< This value must be a multiple of 0x400. */

接下来更改，SCT文件。点击这个按钮。

然后再点击Linker按钮，取消掉Use Memory Layout from Target Dialog 这个对勾（不然SCAtter file这一项会是灰色），然后再点击Edit。

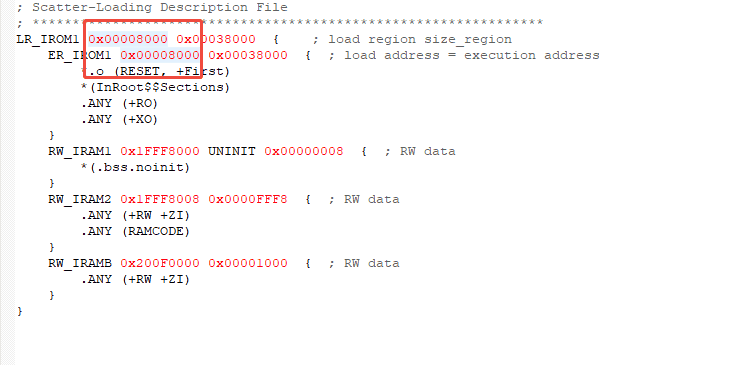

将这两项改成0x8000就可以了

这样用keil调试下载软件的时候每次下载APP都会默认下载到0x8000这个位置

BIN文件生成

点击这个按钮。

点击User这个选项卡，在After build/Rebuild这里填入fromelf –bin -o “$L@L.bin” “#L”这个字段，并将Run#1这个对勾勾上

对fromelf –bin -o “$L@L.bin” “#L”这一段的解释
fromelf 是Keil提供的工具，用于转换/提取ELF格式文件（.axf）
–bin 指定输出格式为**原始二进制文件**
`-o “$L@L.bin”` 输出文件名（Keil宏替换）
`”#L”` 输入文件（Keil宏替换，即链接生成的.axf文件）

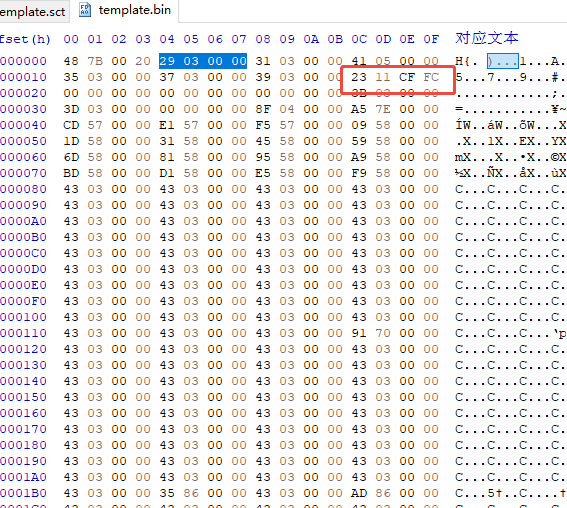

按照这样设置后点击编译，即可生成BIN文件，我么打开生成的BIN文件

这个位置正好对应起来我们刚才写入在启动文件里面的0xFCCF1123，方便我们在BOOT文件里面做校验。

升级流程

设备接收到升级指令后进入Bootloader模式。下载新固件至备份区，校验通过后擦除应用程序区并复制数据。更新参数存储区的版本信息，重启后从新固件启动。若升级失败，自动回滚至旧版本。这里我们可以将APP分别存在两个区域，存储两个版本的APP，如果新版本没有更新成功，(可以在APP区放入一段擦除标志位的程序，运行成功擦除标志位，在BOOT区判断标志位是否擦除，来判断是否返回上个版本，及升级失败)

回滚策略

在参数存储区保存当前固件状态标记（如0x55表示成功，0xAA表示失败）。Bootloader检测到失败标记时，从备份区恢复旧固件。双重备份机制可提高可靠性。



// 回滚判断逻辑
if (*(uint8_t*)0x00160000 == 0xAA) {
    restore_firmware();
}

跳转APP代码

此代码，我是参考华大的官方例程。其中u32Addr这个参数就是我们要跳转的地址（估计上面例子可以为0x8000），可以在此函数基础上再加上我们说的安全机制校验，判断是否是合法的BIn文件。



int32_t IAP_JumpToApp(uint32_t u32Addr)
{
    uint32_t u32StackTop = *((__IO uint32_t *)u32Addr);

    /* Check stack top pointer. */
    if ((u32StackTop > SRAM_BASE) && (u32StackTop <= (SRAM_BASE + SRAM_SIZE))) {
        IAP_PeriphDeinit();
        /* Jump to user application */
        JumpAddr = *(__IO uint32_t *)(u32Addr + 4U);
        JumpToApp = (func_ptr_t)JumpAddr;
        /* Initialize user application's Stack Pointer */
        __set_MSP(u32StackTop);
        JumpToApp();
    }

    return LL_ERR;
}
