西门子WinCC Professional 脚本控制画面层的显示/隐藏

WinCC Professional 项目中，可以使用脚本来控制画面上某个层的隐藏和显示，一旦设置该层隐藏，那么层中的对象也将隐藏，显示同理。本文以 WinCC Professional V19为例，介绍脚本控制画面层的显示/隐藏组态。

定义控制层显示与隐藏的二进制内部变量layer。

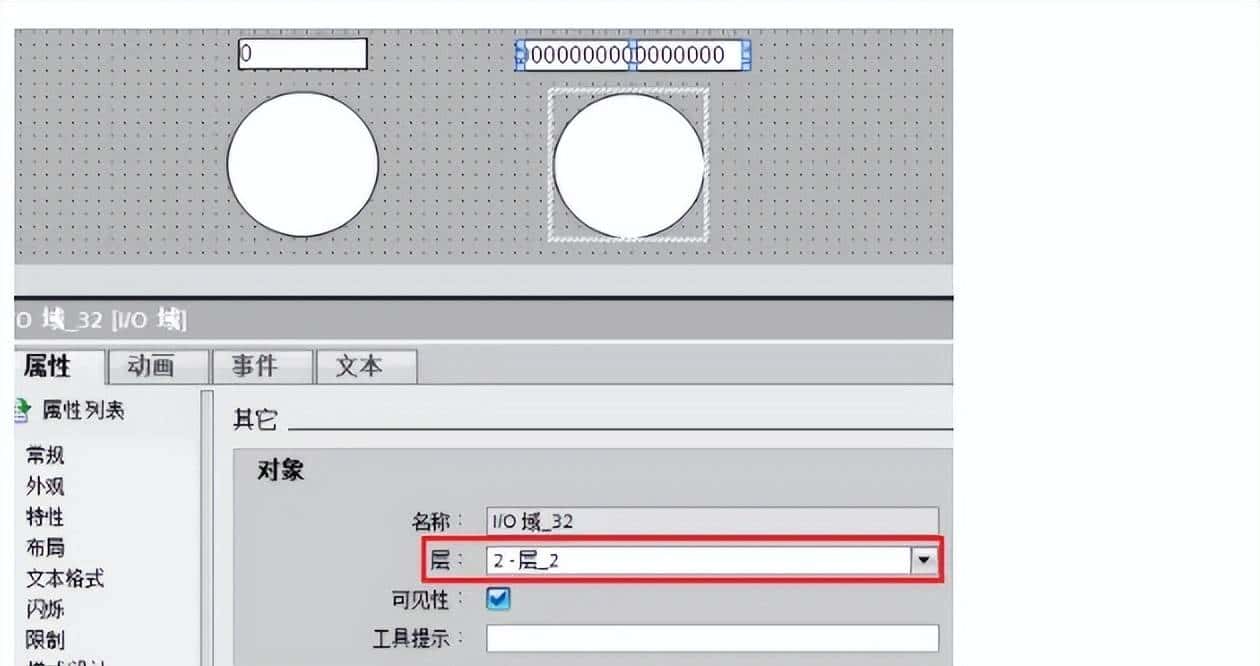

定义图中左边I/O域和圆形对象的层级为0层。

定义图中右边I/O域和圆形对象的层级为2层。

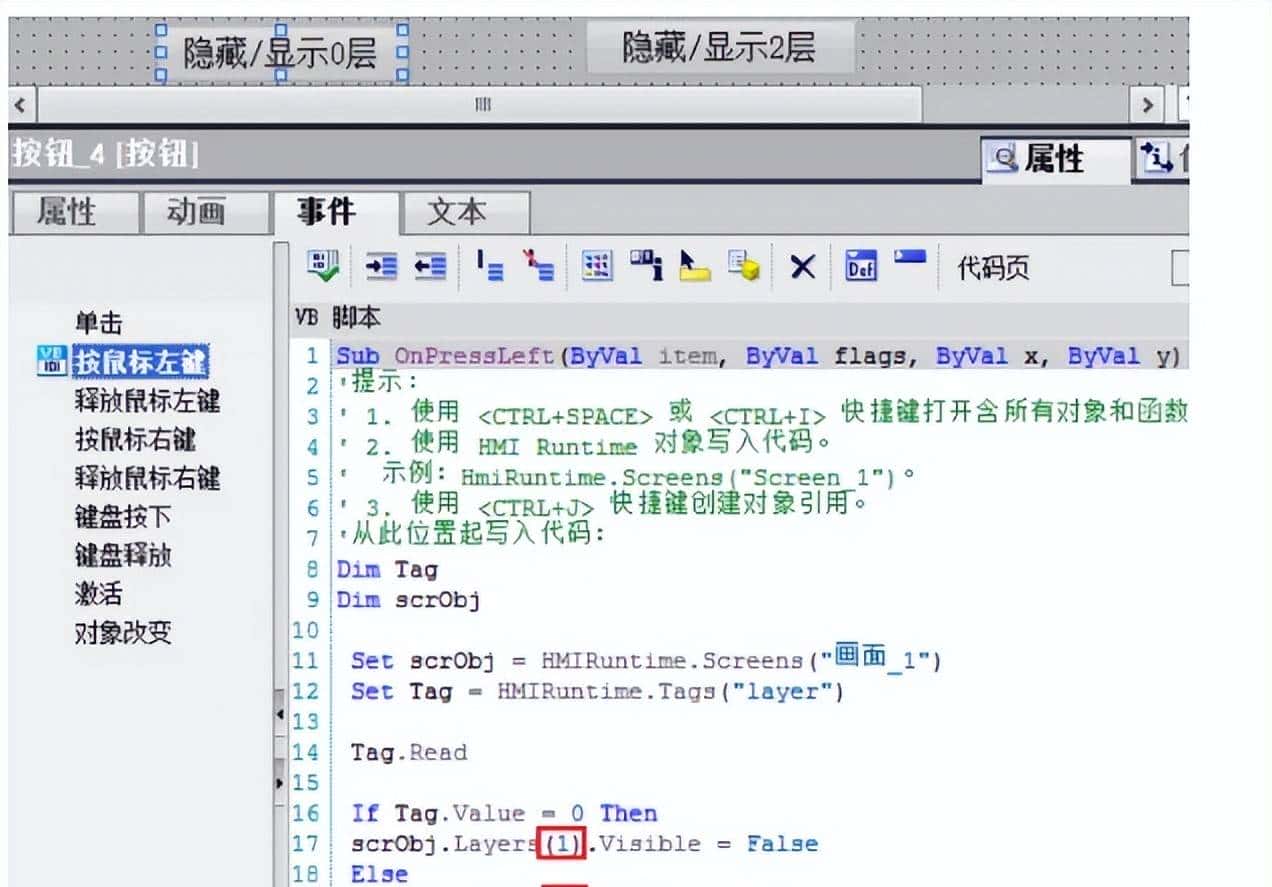

图中左边按钮添加控制0层的VBS脚本。脚本逻辑为：如果变量layer=0 隐藏0层；如果变量layer=1 显示0层。

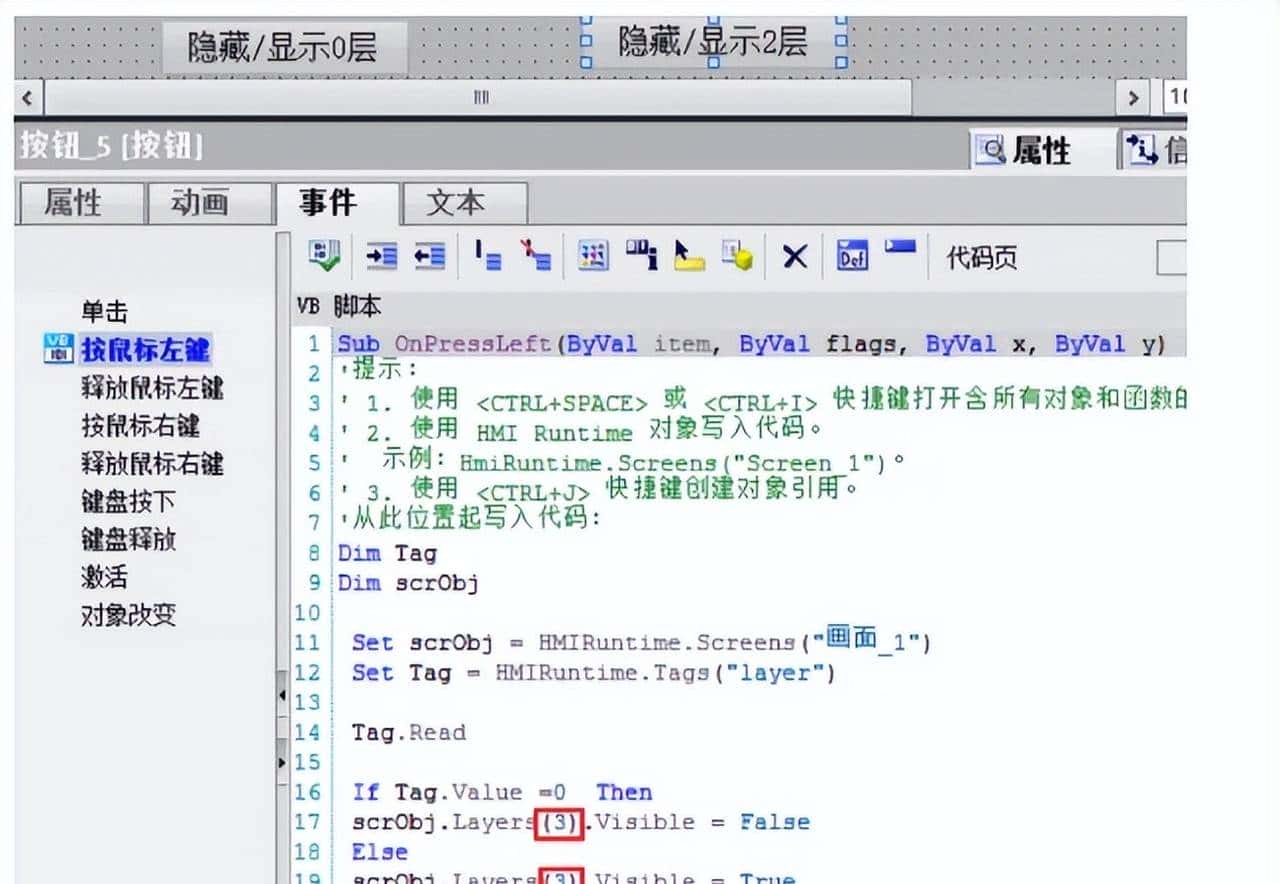

图中右边按钮添加控制2层的VBS脚本。脚本逻辑为：如果变量layer=0 隐藏2层；如变量layer=1 显示2层。

注意：在 VBS 脚本中，层级数从1开始计算，也就是说 WinCC Professional 画面中的层”0″需要使用层“1”来寻址，层“2”需要使用层“3”来寻址，以此类推。

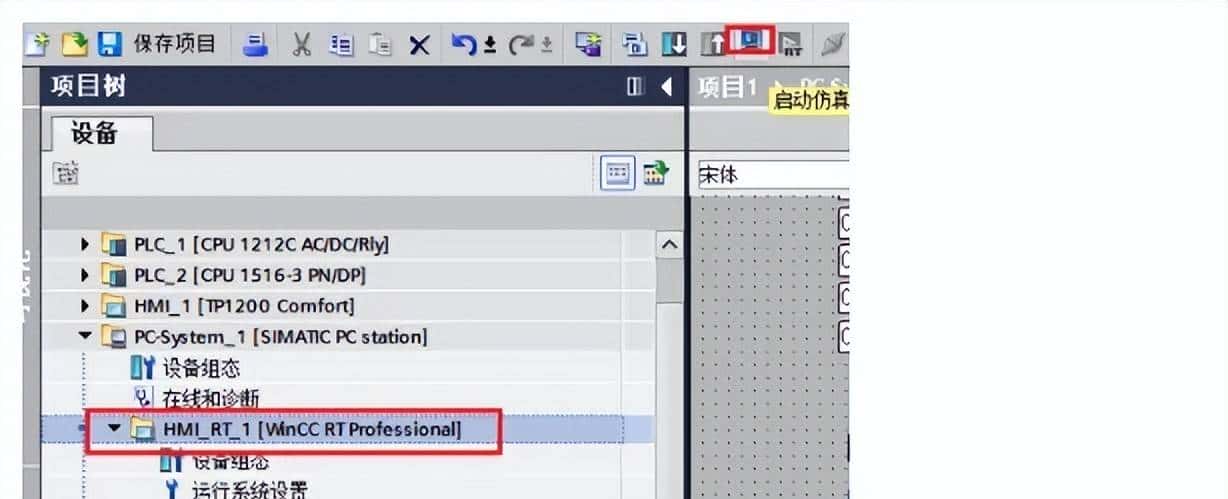

启动项目仿真运行。

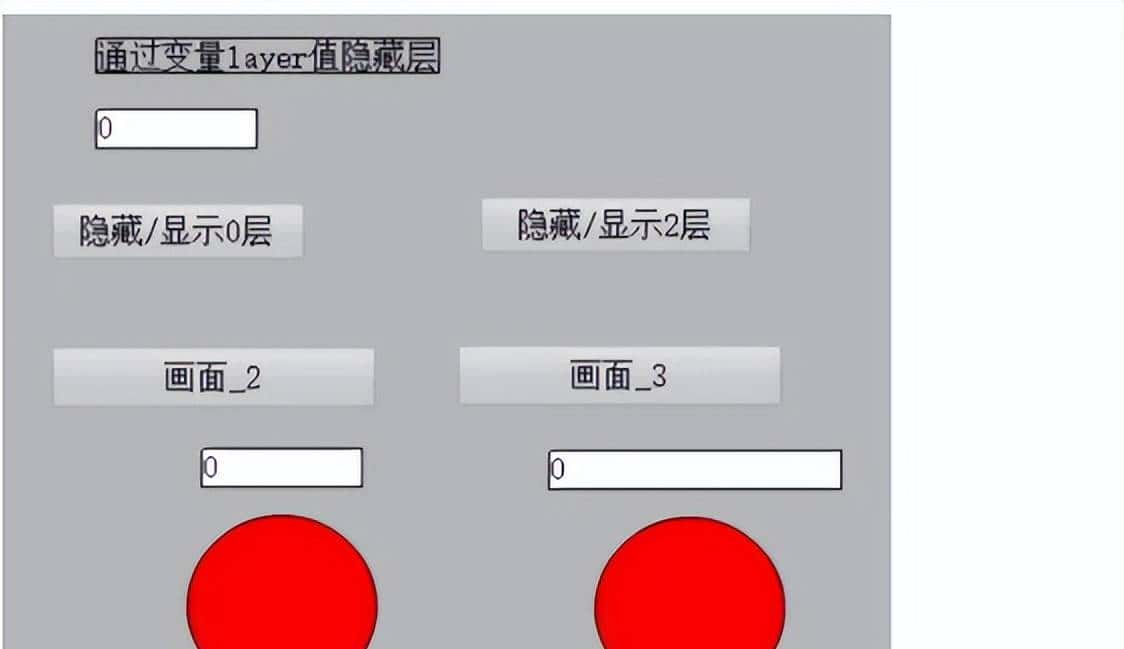

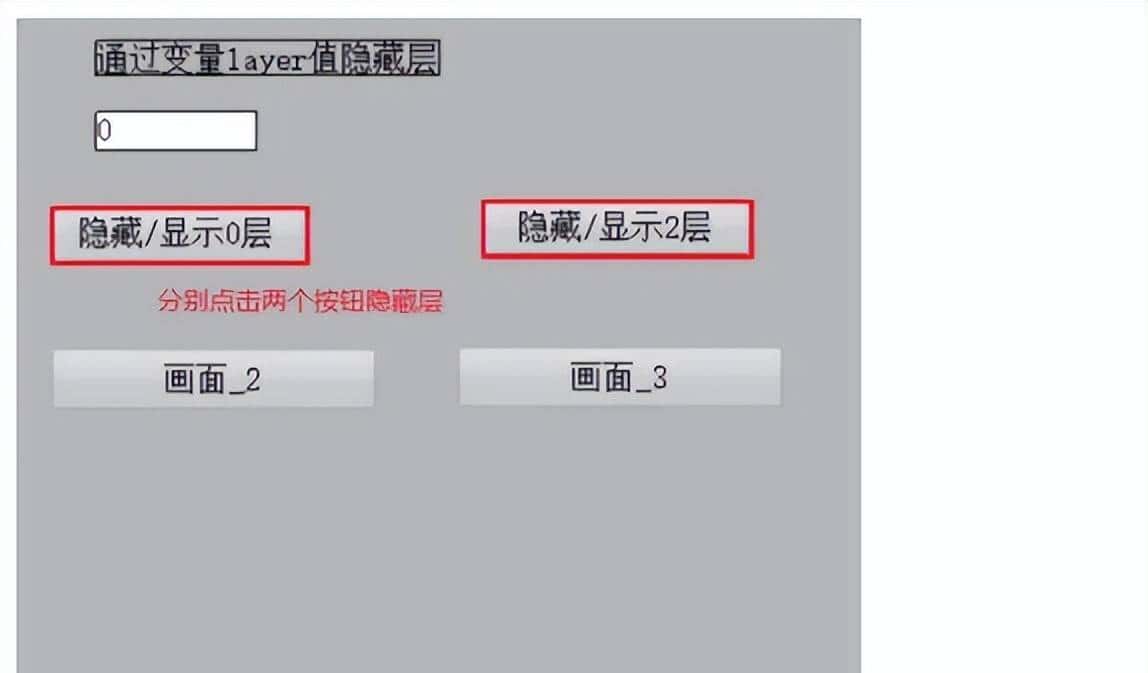

运行界面如下。

此时变量layer为“0”,分别点击按钮，隐藏层“0”和层“2”。

更改layer值为“1”，再分别点击按钮，显示层“0”和层“2”。
