一、GSK25iMc总线式加工中心数控系统机床零点的设置步骤

方法1：

设置 登录界面

1、手动状态，把各轴移动到机床机械零点位置。

2、在【偏置】【登录】界面，选机床厂商密码或安装调试密码，输入【111111】，获得修改参数权限。

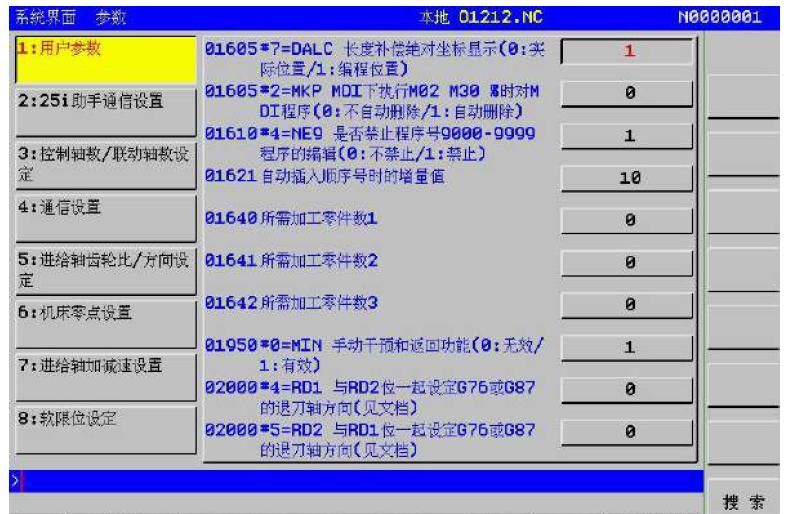

3、系统置【MDI 】方式，按【系统 SYS】键，切换界面，按【系统参数】软键，搜索参数#4001.3 APZ，把0 改为1，系统再从0 变为1 的变化过程中设置零点，设置后复位即可清除报警。

#4001.3机床零点设置

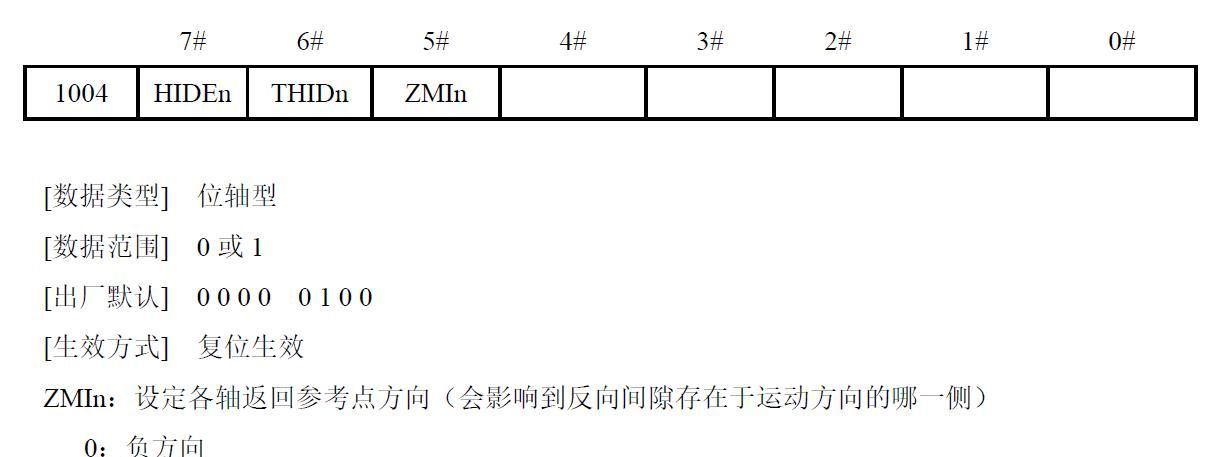

将轴移动至欲设置零点位置的附近，再沿参数1004.5 ZMIn 设定的方向移动一段距离，重新将参数#4001.3 APZ 设置为0 后再改为1，设置当前机械位置为零点。

注意：

通过直接修改参数设置零点必须沿参数#1004.5 ZMIn 设定的方向移动一段距离，以消除

反向间隙，否则会因未消除反向间隙导致精度问题。

方法2：

1、手动状态，把各轴移动到机床机械零点位置。

2、在【偏置】【登录】界面，选机床厂商密码或安装调试密码，输入【111111】，获得修改参数权限。

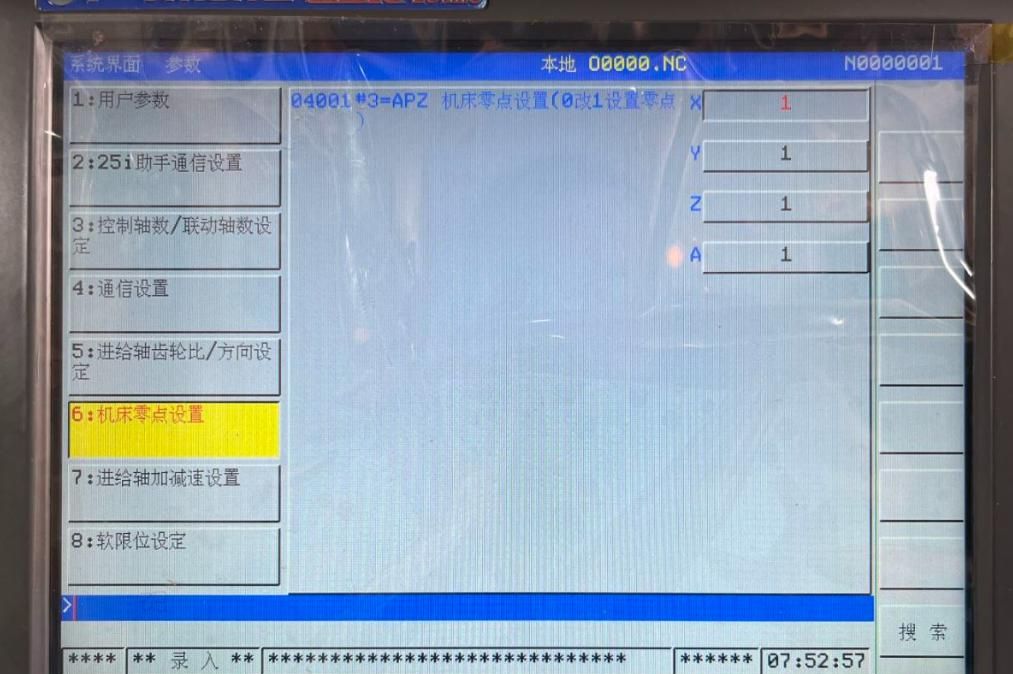

3、选择【MDI 】方式，按【系统 SYS】键，按【参数分类】软键，切换界面如下图。

4、移动光标到6：机床零点设置，把0改为1，设置当前机械位置为零点。

5、关机，再开机，检查机械位置是否在零点。

二、GSK980TDi 系列车床（车削中心）数控系统参考点设置

1、手动状态，把各轴移动到机床机械零点位置。

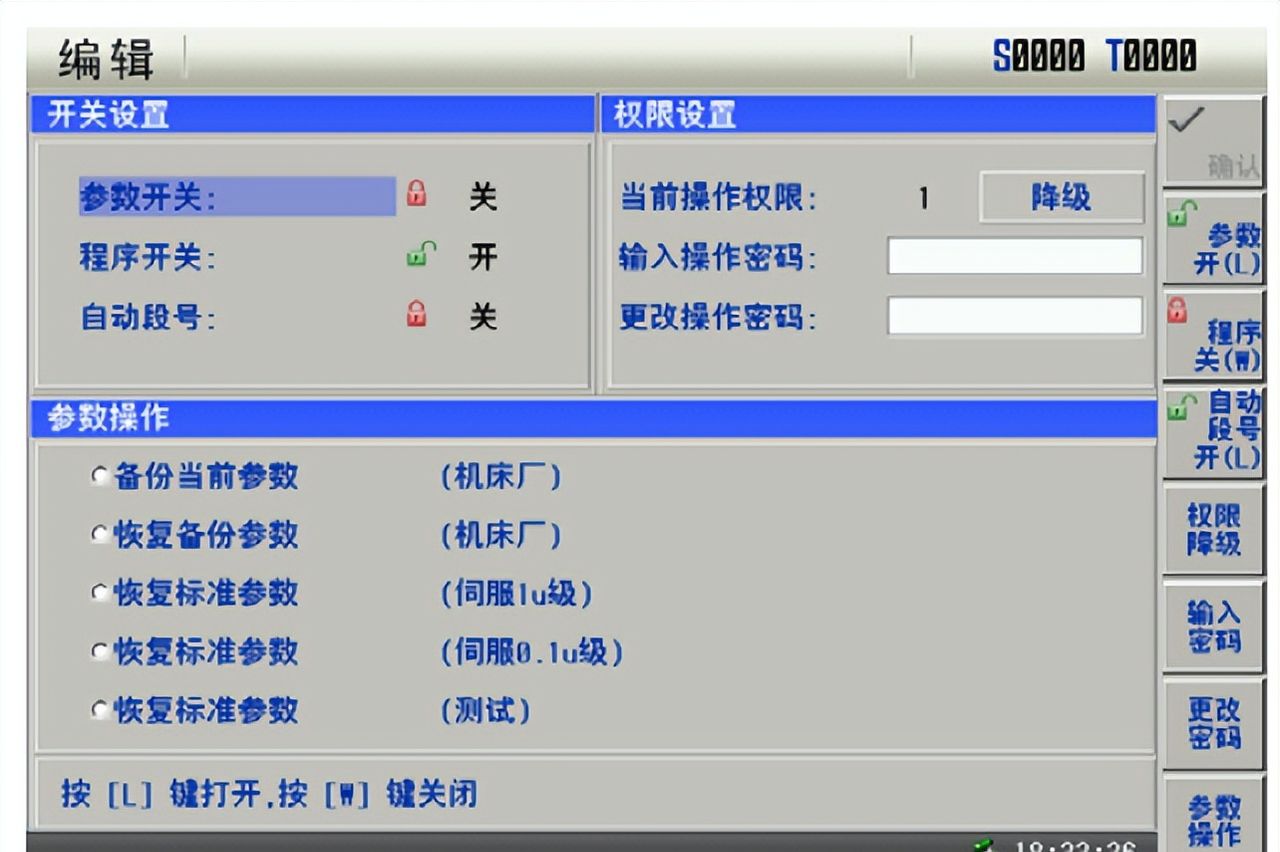

2、按【设置】键，进入下图界面，选择参数开关，按屏幕右边【参数开L】，又移动光标，输入操作密码，输入【797808】，获得修改参数权限。

权限设定界面

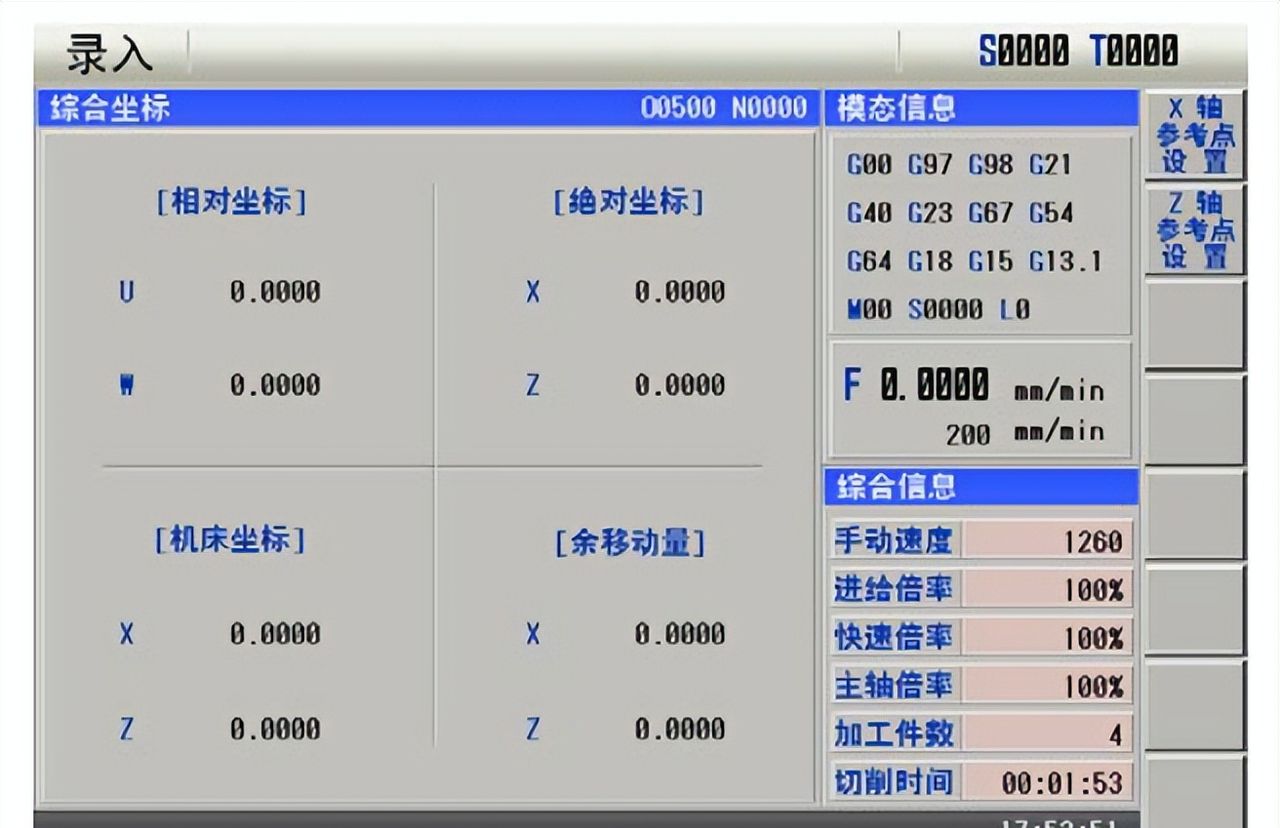

3、按【位置】键，显示下图界面，按右上角软键，参考点设置，把当前轴机械位置设定为参考点。

综合坐标

可以是机床任意位置作为参考点，机床回零时将直接定位到参考点。

三、GSK988TA 车床数控系统参考点设置

1、手动状态，把各轴移动到机床机械零点位置。

2、按【MDI】，按【系统SYS】键，选择系统信息，按输入密码：222222，参数开关打开。

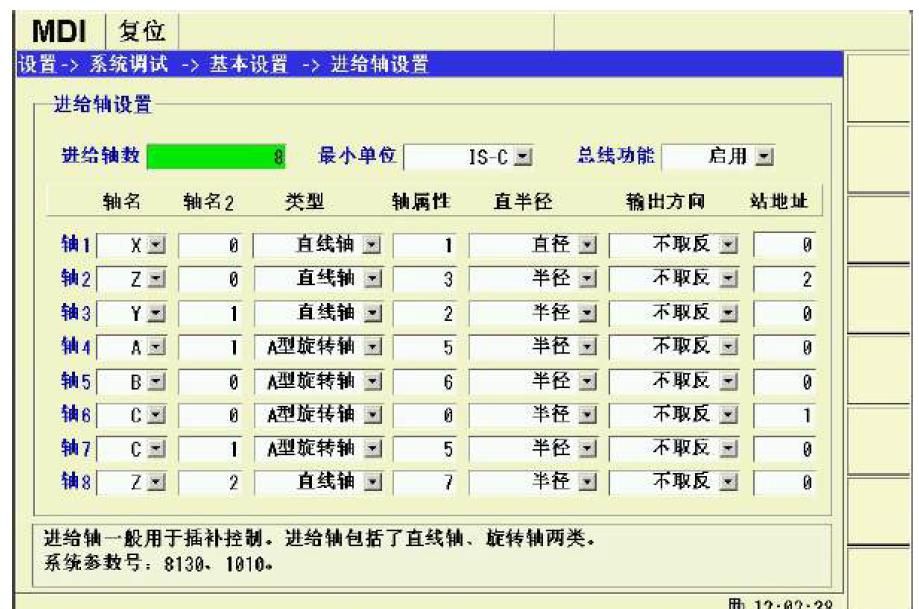

3、按【设置】→【系统调试】键，进入系统调试页面，如下图。

4、按【参考点设置】软键，如下图。

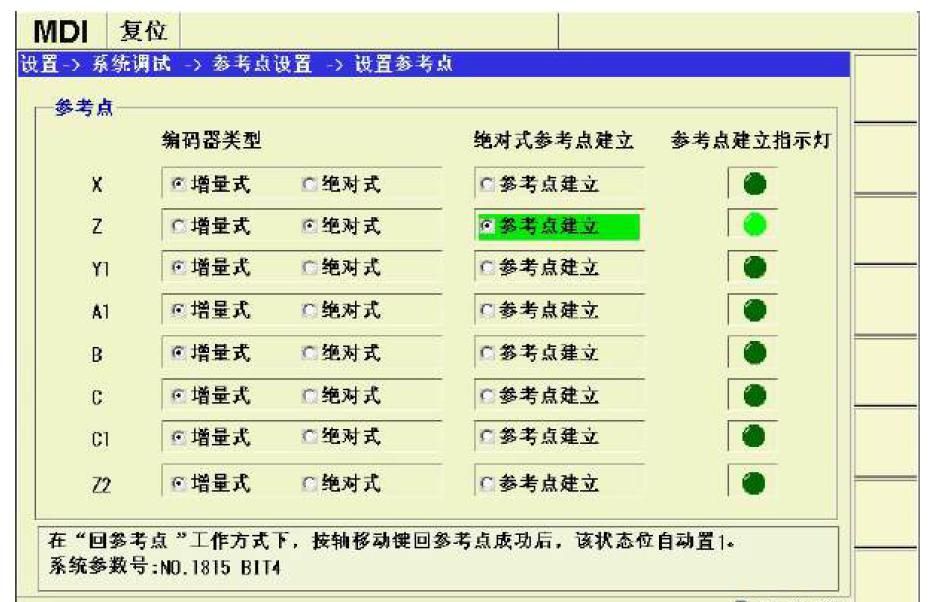

5、在绝对式编码器类型下，光标移动到【参考点建立】，即可将当前机械坐标位置设置为零点，如下图。

四、GSK980SYA3 车床数控系统参考点设置
