Babylon.js学习之路《六、材质与纹理：为模型赋予真实的表面效果》

文章目录

1. 引言：材质与纹理的重要性

1.1 材质与纹理的核心作用

2. 基础材质：StandardMaterial

2.1 材质属性详解
2.2 实战：创建金属材质

3. 纹理贴图：从基础到高级

3.1 基础纹理映射
3.2 多纹理混合技术

4. 高级材质：PBRMaterial

4.1 PBR 材质基础
4.2 PBR 材质实战：生锈金属

5. 动态材质与自定义着色器

5.1 动态修改材质属性
5.2 自定义 GLSL 着色器

6. 实战任务

任务 1：创建雪地下雪效果
任务 2：创建下雨天气
任务 3：创建全球多云雷电效果

7. 性能优化与常见问题

7.1 纹理优化技巧
7.2 常见问题解答

8. 总结与下一章预告

8.1 关键知识点回顾
8.2 下一章预告

---

1. 引言：材质与纹理的重要性

上一章详解灯光与阴影，点光源、方向光、聚光灯的设置与阴影优化技巧。
这一章详细介绍一下Babylon中，材质与纹理的相关知识，包含基础材质、PBR材质、着色器等。
材质与纹理的好坏，决定着场景的显示效果，更决定着使用者的体验。

1.1 材质与纹理的核心作用

核心作用：材质定义物体的视觉属性（颜色、反光、粗糙度），纹理提供表面细节（图案、凹凸、磨损）。

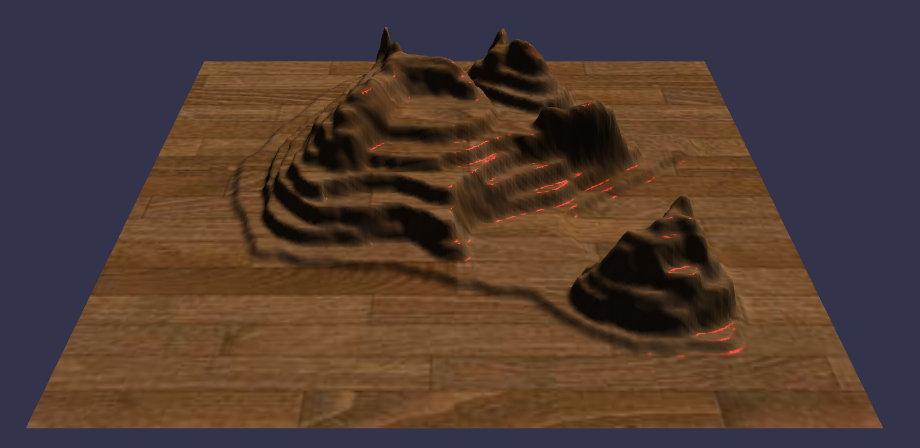

案例对比：

无材质：物体呈现单一颜色，缺乏真实感。
基础材质：通过颜色和反光增强立体感。
纹理+材质：表面细节丰富（如木纹、锈迹、布料纤维）。

---

2. 基础材质：StandardMaterial

2.1 材质属性详解

如图，是一个没有材质的地面，下面为这个地形添加材质

关键属性：

  // 地面
  var ground = BABYLON.Mesh.CreateGroundFromHeightMap(
      "ground",
      "/textures/heightMap.png",
      250,
      250,
      200,
      0,
      50, scene, false
  );
  // 地面材质
  var groundMaterial = new BABYLON.StandardMaterial("ground", scene);
  // 地面材质贴图
  groundMaterial.diffuseTexture = new BABYLON.Texture("/textures/ground.jpg", scene);
  // 横向纵向重复次数
  groundMaterial.diffuseTexture.uScale = 6;
  groundMaterial.diffuseTexture.vScale = 6;
  // 漫反射颜色（基础色）
  groundMaterial.diffuseColor = new BABYLON.Color3(1, 1, 1);
  // 高光颜色
  groundMaterial.specularColor = new BABYLON.Color3(0, 0, 0);
  // 自发光颜色（如霓虹灯）
  groundMaterial.emissiveColor = new BABYLON.Color3(0, 0, 0);
  // 环境光影响颜色
  groundMaterial.ambientColor = new BABYLON.Color3(1, 1, 1);
  // 透明度（0 ~ 1）
  groundMaterial.alpha = 1;
  ground.position.y = -2.05;
  ground.material = groundMaterial;

光泽与粗糙度：

  groundMaterial.specularPower = 64; // 高光聚焦程度（值越大，光斑越小）
  groundMaterial.roughness = 0.3;     // 表面粗糙度（0光滑，1粗糙）

经过几行代码的处理，一个沙丘形状的地形就展现出来。

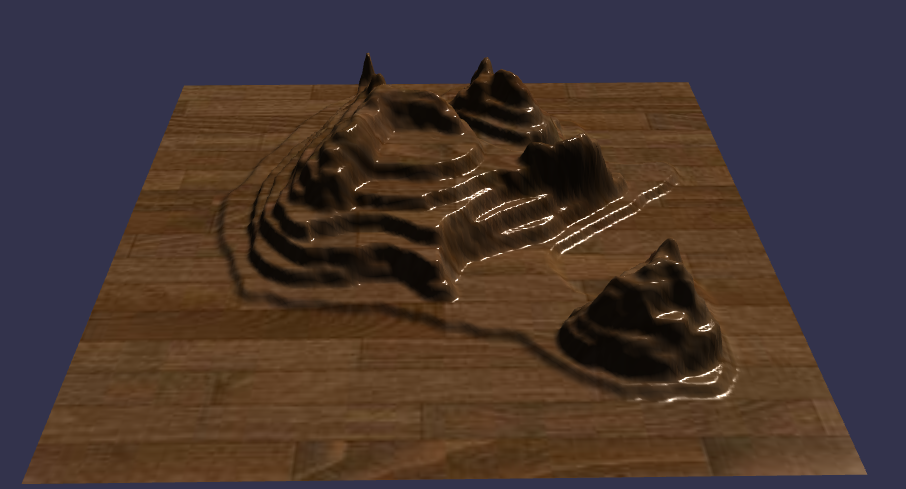

2.2 实战：创建金属材质

目标：模拟抛光金属表面（高反光、锐利高光）。
代码示例：

  const metalMat = new BABYLON.StandardMaterial("metalMat", scene);
  metalMat.diffuseColor = new BABYLON.Color3(0.8, 0.8, 0.8); // 银灰色
  metalMat.specularColor = new BABYLON.Color3(1, 1, 1);      // 白色高光
  metalMat.specularPower = 256; // 高光聚焦
  metalMat.emissiveColor = new BABYLON.Color3(0.1, 0.1, 0.1); // 轻微自发光
  sphere.material = metalMat;

---

3. 纹理贴图：从基础到高级

3.1 基础纹理映射

加载纹理贴图：

  const diffuseTexture = new BABYLON.Texture(
    "textures/wood.jpg", // 纹理路径
    scene
  );
  material.diffuseTexture = diffuseTexture; // 应用漫反射贴图

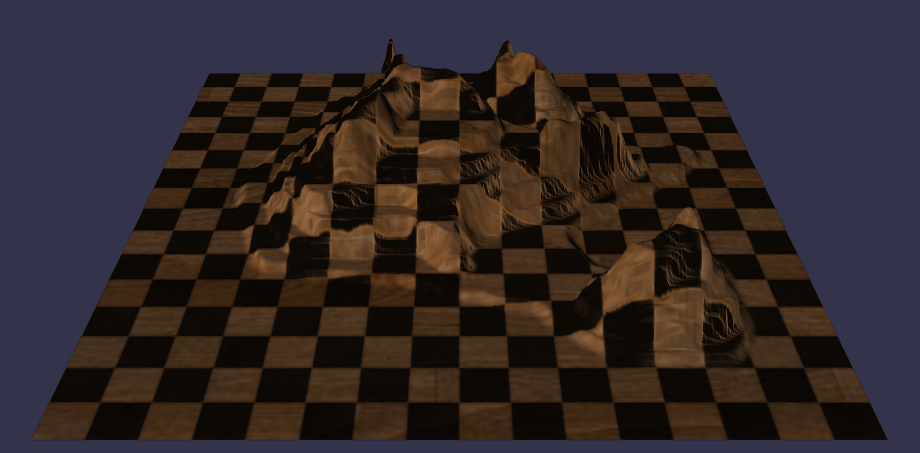

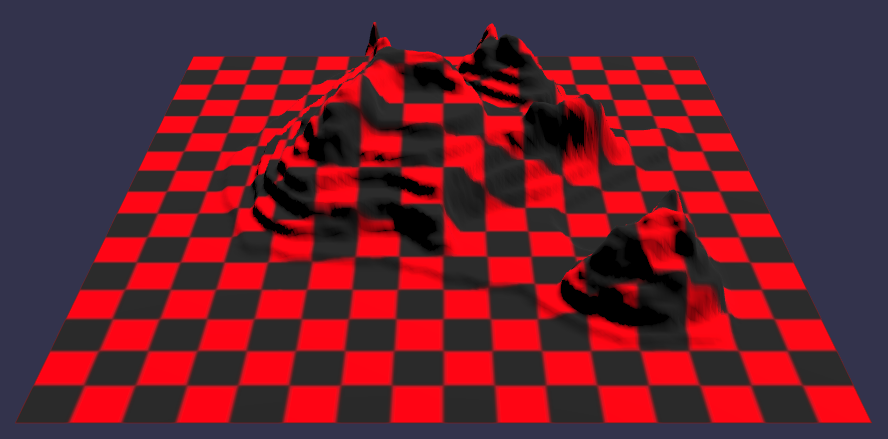

纹理参数调整：

  diffuseTexture.uScale = 2; // 横向重复次数
  diffuseTexture.vScale = 2; // 纵向重复次数
  diffuseTexture.wrapU = BABYLON.Texture.WRAP_REPEAT; // 横向重复模式
  diffuseTexture.wrapV = BABYLON.Texture.WRAP_MIRROR; // 纵向镜像重复

3.2 多纹理混合技术

法线贴图（Normal Map）：模拟表面凹凸细节。

  const normalTexture = new BABYLON.Texture("textures/brick_normal.jpg", scene);
  material.bumpTexture = normalTexture;
  material.bumpTexture.level = 0.5; // 凹凸强度

高光贴图（Specular Map）：控制表面反光区域。

  const specularTexture = new BABYLON.Texture("textures/brick_specular.jpg", scene);
  material.specularTexture = specularTexture;

环境光遮蔽贴图（AO Map）：增强阴影细节。

  const aoTexture = new BABYLON.Texture("textures/brick_ao.jpg", scene);
  material.ambientTexture = aoTexture;

---

4. 高级材质：PBRMaterial

4.1 PBR 材质基础

PBR 核心原理：基于物理的渲染（金属度、粗糙度、环境反射）。
代码示例：

  const pbrMat = new BABYLON.PBRMaterial("pbrMat", scene);
  pbrMat.albedoTexture = new BABYLON.Texture("textures/metal_albedo.png", scene);
  pbrMat.metallic = 0.9;      // 金属度（0非金属，1金属）
  pbrMat.roughness = 0.2;      // 粗糙度（0光滑，1粗糙）
  pbrMat.environmentTexture = BABYLON.CubeTexture.CreateFromPrefilteredData(
    "textures/env.dds", scene
  ); // 环境反射贴图

4.2 PBR 材质实战：生锈金属

纹理组合：

  pbrMat.albedoTexture = new BABYLON.Texture("textures/rusted_iron_albedo.png", scene);
  pbrMat.metallicTexture = new BABYLON.Texture("textures/rusted_iron_metallic.png", scene);
  pbrMat.roughnessTexture = new BABYLON.Texture("textures/rusted_iron_roughness.png", scene);
  pbrMat.normalTexture = new BABYLON.Texture("textures/rusted_iron_normal.png", scene);
  pbrMat.ambientTexture = new BABYLON.Texture("textures/rusted_iron_ao.png", scene);

---

5. 动态材质与自定义着色器

5.1 动态修改材质属性

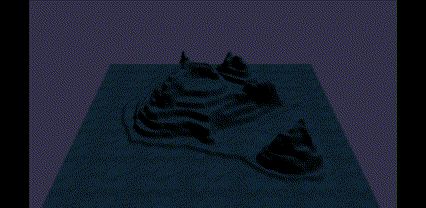

颜色渐变效果：

  let time = 0;
  scene.registerBeforeRender(() => {

    material.diffuseColor = new BABYLON.Color3(
      Math.sin(time) * 0.5 + 0.5, // R通道
      Math.cos(time) * 0.5 + 0.5, // G通道
      0.5                         // B通道
    );
    time += 0.02;
  });

5.2 自定义 GLSL 着色器

着色器材质（ShaderMaterial）：

  // 创建基于着色器中的材质效果【名称、场景、着色器代码的路径、创建着色器的选项】
  const customShader = new BABYLON.ShaderMaterial(
      "waveEffect",
      scene,
      {

          vertex: "waveEffect",
          fragment: "waveEffect",
      },
      {

          attributes: ["position", "uv"],
          uniforms: [
              "worldViewProjection",
              "time",
              "effectIntensity",
              "effectMultiplier"
          ],
          samplers: ["map", "noiseMap"],
          defines: ["#define PI 3.1415", "#define TAU 6.2832"]
      }
  );

  // 实例化新纹理【加载为纹理的图片】
  const noiseTexture = new BABYLON.Texture("textures/fur.jpg", scene);
  // 在着色器中设置纹理
  customShader.setTexture("noiseMap", noiseTexture);
  // 动画循环
  scene.registerBeforeRender(() => {

      // 在着色器中设置浮动
      customShader.setFloat("time", performance.now() / 1000);
      customShader.setFloat("effectIntensity", 1.0);
      customShader.setFloat("effectMultiplier", 1.0);
  });
  groundMesh.material = customShader;

---

6. 实战任务

任务 1：创建雪地下雪效果

目标：雪地山谷间的雪人。
实现步骤：

引入山地模型
引入雪人模型
创建粒子系统

代码示例：

// 引入山地
BABYLON.SceneLoader.ImportMesh("", "https://raw.githubusercontent.com/Ethan-J13/Promp_Models/main/Weather/", "snow_mountain.glb", scene, function(newMeshes, particleSystems, skeletons) {

    var Mountains = newMeshes[0]
    Mountains.scaling.x = 4
    Mountains.scaling.y = 2
    Mountains.scaling.z = 2
    Mountains.addRotation(-0.2, 0.15, -0.1);
    Mountains.position = new BABYLON.Vector3(-120, -22, 100);
})
// 引入雪人模型
let [snowMan] = await Promise.all([
    BABYLON.SceneLoader.ImportMeshAsync("", "https://assets.babylonjs.com/meshes/Demos/Snow_Man_Scene/", "snowMan.glb", scene)
])
snowMan = snowMan.meshes[0];
snowMan.name = "snowMan";
snowMan.scaling = new BABYLON.Vector3(12, 12, 12); // set the scaling to 20 times bigger
snowMan.position.y += 28;
snowMan.position.z += -85;
// 创建粒子系统【代码段，场景，GPU开关，URL，定义系统容量】
BABYLON.ParticleHelper.CreateFromSnippetAsync("VK7R6H#269", scene, false);

任务 2：创建下雨天气

目标：通过粒子系统创建下雨天气。

引入天空盒
创建地面
创建粒子系统

代码示例：

// 创建不同粒子系统
BABYLON.ParticleHelper.CreateAsync("rain", scene, false).then((set) => {

    set.start();
});
// 天空盒
var skybox = BABYLON.Mesh.CreateBox("skyBox", 100.0, scene);
var skyboxMaterial = new BABYLON.StandardMaterial("skyBox", scene);
skyboxMaterial.backFaceCulling = false;
skyboxMaterial.reflectionTexture = new BABYLON.CubeTexture("textures/skybox", scene);
skyboxMaterial.reflectionTexture.coordinatesMode = BABYLON.Texture.SKYBOX_MODE;
skyboxMaterial.diffuseColor = new BABYLON.Color3(0, 0, 0);
skyboxMaterial.specularColor = new BABYLON.Color3(0, 0, 0);
skyboxMaterial.disableLighting = true;
skybox.material = skyboxMaterial;
// 创建地面
var ground = BABYLON.Mesh.CreateGroundFromHeightMap("ground", "textures/worldHeightMap.jpg", 200, 200, 250, 0, 10, scene, false);
var groundMaterial = new BABYLON.StandardMaterial("ground", scene);
groundMaterial.diffuseTexture = new BABYLON.Texture("textures/ground.jpg", scene);
groundMaterial.diffuseTexture.uScale = 6;
groundMaterial.diffuseTexture.vScale = 6;
groundMaterial.specularColor = new BABYLON.Color3(0, 0, 0);
ground.material = groundMaterial;

任务 3：创建全球多云雷电效果

目标：通过着色器自定义的材质，应用到地球表面，模拟地球自转和雷电。
代码示例：

const createScene = async function () {

    const scene = new BABYLON.Scene(engine);
    const light = new BABYLON.PointLight("Omni", new BABYLON.Vector3(20, 20, 100), scene);
    const camera = new BABYLON.ArcRotateCamera("Camera", 0, 0.8, 200, BABYLON.Vector3.Zero(), scene);
    camera.attachControl(canvas, false);

    let time = 0;
    const rate = 0.01;
    scene.registerBeforeRender(function () {

        camera.alpha = time;
        light.position = camera.position;
        time += scene.getAnimationRatio() * rate;
    });
    // PostProcess可用于在渲染纹理后将着色器应用于纹理【片段着色器的url】
    const postEffect = new BABYLON.PostProcess("customEffect", "customEffect", ["iTime", "iResolution"], [], 1, camera);
    // 添加到onApplyObservable的函数
    postEffect.onApply = function (effect) {

        effect.setVector2('iResolution', new BABYLON.Vector2(postEffect.width, postEffect.height));
        effect.setFloat('iTime', time);
    };

    return scene;
}

BABYLON.Effect.ShadersStore['customEffectFragmentShader'] = `
    uniform float iTime;
    uniform vec2 iResolution;
    uniform sampler2D textureSampler;

    varying vec3 vPosition;
    varying vec2 vUV;

    const mat2 m = mat2(1.616, 1.212, -1.212, 1.616);

    float hash12(vec2 p) {
        p = fract(p * vec2(5.3983, 5.4427));
        p += dot(p.yx, p.xy + vec2(21.5351, 14.3137));
        return fract(p.x * p.y * 95.4337);
    }

    vec2 hash21(float p) {
        vec2 p2 = fract(p * vec2(5.3983, 5.4427));
        p2 += dot(p2.yx, p2.xy +  vec2(21.5351, 14.3137));
        return fract(vec2(p2.x * p2.y * 95.4337, p2.x * p2.y * 97.597));
    }

    float noise(in vec2 p) {
        vec2 i = floor(p);
        vec2 f = fract(p);
        vec2 u = f * f * (3.0 - 2.0 * f);

        return mix(mix(hash12(i + vec2(0.0, 0.0)),
                    hash12(i + vec2(1.0, 0.0)), u.x),
                mix(hash12(i + vec2(0.0, 1.0)),
                    hash12(i + vec2(1.0, 1.0)), u.x), u.y);
    }

    float hash12_3(vec2 p) {
        float f = hash12(p);
        return f * f * f;
    }

    float noise_3(in vec2 p) {
        vec2 i = floor(p);
        vec2 f = fract(p);
        vec2 u = f * f * (3.0 - 2.0 * f);

        return mix(mix(hash12_3(i + vec2(0.0, 0.0)),
                    hash12_3(i + vec2(1.0, 0.0)), u.x),
                mix(hash12_3(i + vec2(0.0, 1.0)),
                    hash12_3(i + vec2(1.0, 1.0)), u.x), u.y);
    }

    float fbm(vec2 p) {
        float f = 0.0;
        f += 0.5 * noise(p); p = m * p;
        f += 0.25 * noise(p); p = m * p;
        f += 0.125 * noise(p); p = m * p;
        f += 0.0625 * noise(p); p = m * p;
        f += 0.03125 * noise(p); p = m * p;
        f += 0.015625 * noise(p);
        return f / 0.984375;
    }

    vec3 getDir(vec2 screenPos) {
        screenPos -= 0.5;
        screenPos.x *= iResolution.x / iResolution.y;

        return normalize(vec3(0.0, -1.0, -3.0)
                        + screenPos.x * vec3(1.0, 0.0, 0.0)
                        - screenPos.y * vec3(0.0, -0.948683298, 0.316227766));
    }

    bool getPosition(in vec3 camera, in vec3 dir, out vec2 pos) {
        bool valid = false;

        float b = dot(camera, dir);
        float c = dot(camera, camera) - 1.0;
        float h = b * b - c;
        if (h > 0.0) {
            valid = true;

            vec3 p = camera + (-b - sqrt(h)) * dir;
            pos = p.xz + iTime * vec2(0.005, 0.02);
        }

        return valid;
    }

    void mainImage( out vec4 fragColor, in vec2 fragCoord ) {
        vec2 screen = fragCoord.xy / iResolution.xy;

        vec3 camera = vec3(0.0, 1.2, 0.7);
        vec3 dir = getDir(screen);

        vec3 earth = vec3(0.0, 0.0, 0.0);
        vec2 position;
        if (getPosition(camera, dir, position)) {
            float geography = fbm(6.0 * position);

            float coast = 0.2 * pow(geography + 0.5, 50.0);
            float population = smoothstep(0.2, 0.6, fbm(2.0 * position) + coast);
            vec2 p = 40.0 * position;
            population *= (noise_3(p) + coast); p = m * p;
            population *= (noise_3(p) + coast); p = m * p;
            population *= (noise_3(p) + coast); p = m * p;
            population *= (noise_3(p) + coast); p = m * p;
            population *= (noise_3(p) + coast);
            population = smoothstep(0.0, 0.02, population);

            vec3 land = vec3(0.1 + 2.0 * population, 0.07 + 1.3 * population, population);
            vec3 water = vec3(0.0, 0.05, 0.1);
            vec3 ground = mix(land, water, smoothstep(0.49, 0.5, geography));

            vec2 wind = vec2(fbm(30.0 * position), fbm(60.0 * position));
            float weather = fbm(20.0 * (position + 0.03 * wind)) * (0.6 + 0.4 * noise(10.0 * position));

            float clouds = 0.8 * smoothstep(0.35, 0.45, weather) * smoothstep(-0.25, 1.0, fbm(wind));
            earth = mix(ground, vec3(0.5, 0.5, 0.5), clouds);

            float lightning = 0.0;
            vec2 strike;
            // 模拟闪电
            if (getPosition(camera, getDir(hash21(iTime)), strike)) {
                vec2 diff = position - strike;
                lightning += clamp(1.0 - 1500.0 * dot(diff, diff), 0.0, 1.0);
            }
            lightning *= smoothstep(0.65, 0.75, weather);
            earth += lightning * vec3(1.0, 1.0, 1.0);
        }

        vec3 altitude = camera - dir * dot(camera, dir);
        float horizon = sqrt(dot(altitude, altitude));

        vec3 atmosphere = vec3(0.2, 0.25, 0.3);
        atmosphere = mix(atmosphere, vec3(0.05, 0.1, 0.3), smoothstep(0.992, 1.004, horizon));
        atmosphere = mix(atmosphere, vec3(0.1, 0.0, 0.0), smoothstep(1.0, 1.004, horizon));
        atmosphere = mix(atmosphere, vec3(0.2, 0.17, 0.1), smoothstep(1.008, 1.015, horizon));
        atmosphere = mix(atmosphere, vec3(0.0, 0.0, 0.0), smoothstep(1.015, 1.02, horizon));

        horizon = clamp(pow(horizon, 20.0), 0.0, 1.0);
        fragColor = vec4(mix(earth, atmosphere, horizon), 1.0);
    }
    void main() {
        mainImage(gl_FragColor, vUV * iResolution.xy);
    }
`;

---

7. 性能优化与常见问题

7.1 纹理优化技巧

纹理压缩：使用 .ktx 或 .basis 格式减少加载时间。
Mipmap 配置：

const texture = new BABYLON.Texture("texture.jpg", scene, {

    generateMipMaps: true, // 启用 Mipmap
    samplingMode: BABYLON.Texture.TRILINEAR_SAMPLINGMODE // 三线性过滤
});

7.2 常见问题解答

问题 1：纹理拉伸或错位

解决方案：调整模型的 UV 映射，或在代码中设置 uScale/vScale。

问题 2：透明材质显示异常

解决方案：启用透明度混合并设置渲染顺序：

material.alpha = 0.5;
material.backFaceCulling = false; // 禁用背面剔除
material.needDepthPrePass = true; // 深度预渲染

问题 3：PBR 材质过暗

解决方案：添加环境光或 HDR 天空盒：

scene.environmentTexture = BABYLON.CubeTexture.CreateFromPrefilteredData(
   "textures/environment.dds", scene
);

---

8. 总结与下一章预告

8.1 关键知识点回顾

标准材质与 PBR 材质配置、多纹理混合、动态材质控制。
扩展方向：

程序化纹理生成：通过代码动态生成纹理图案。
后处理链：结合泛光（Bloom）、景深（Depth of Field）提升画面效果。

8.2 下一章预告

《用户交互：鼠标点击、拖拽与射线检测》：实现物体点击事件、拖拽操作与射线碰撞检测。
