项目描述

在智慧城市战略背景下，项目面向内涝、团雾和火灾等灾害，开发了集灾害模型集成模拟、场景可视化与应急预案管理于一体的系统，系统各子模块进行软件功能测试，测试结果稳定可靠。

主要工作

项目管理

负责系统设计开发、进展汇报、任务分配与文档撰写等，支撑项目顺利通过软件测试。
城市灾害应急管理集成系统

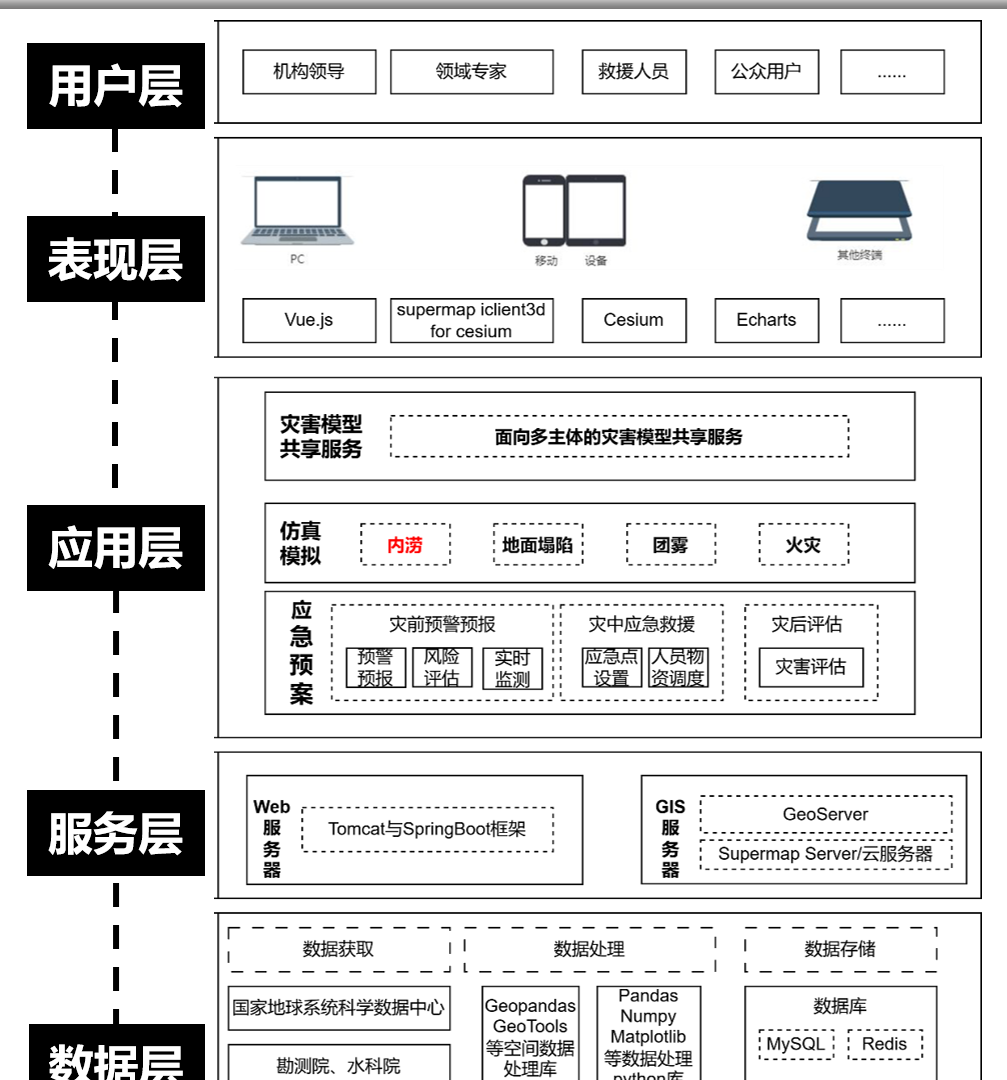

技术选型

核心模块流程引擎，前端Vue+Bpmn流程设计,后端SpringBoot+Flowable解释与调度
流程引擎：BPMNJS&Flowable
技术选型：Vue/React、SpringBoot/Node等

前后端开发：

前端模型注册与编排、运行管理及结果可视化，后端流程解释、任务调度与配置管理

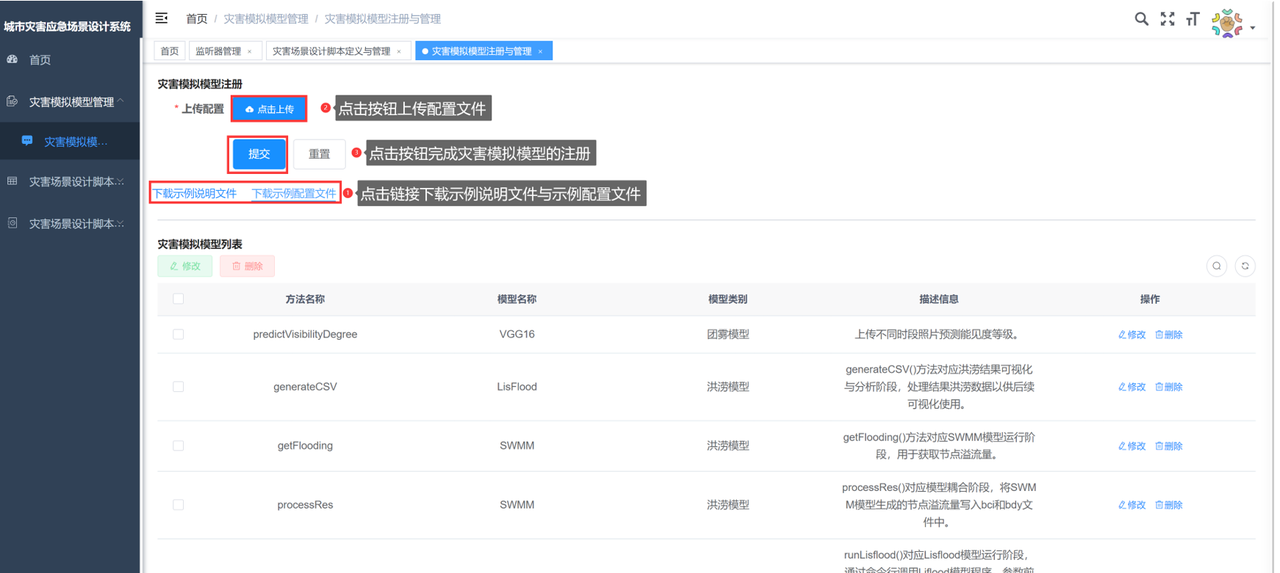

模型注册

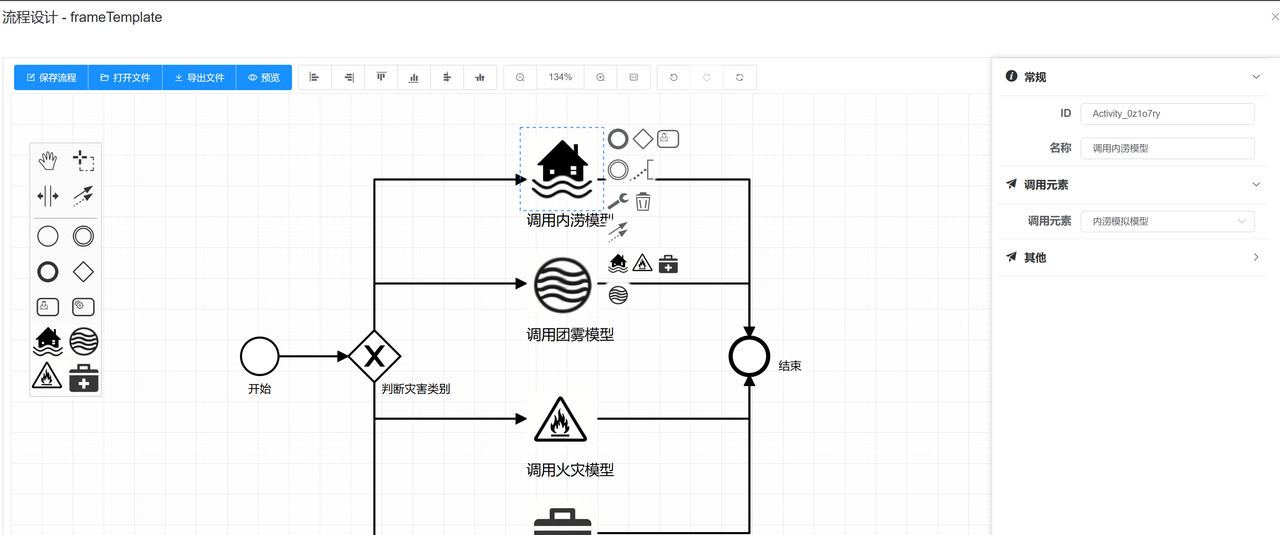

模型编排


三维可视化


统一调用

难点与优化：

模型集成

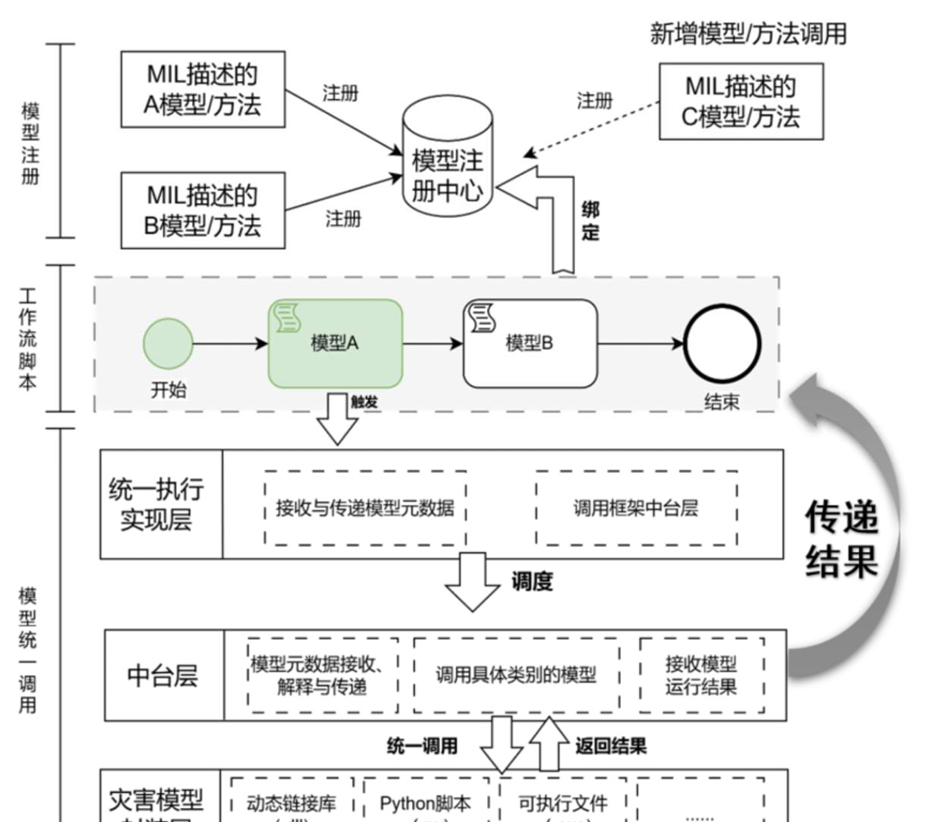

制定统一灾害模型元数据规范，以JSON格式描述多类型模型（.dll、.exe、.py 等）元数据并持久化入库，结合 BPMN.js 构建流程设计器，支持拖拽式编排、模型绑定与动态表单配置，实现异构模型的统一集成。

动态表单配置

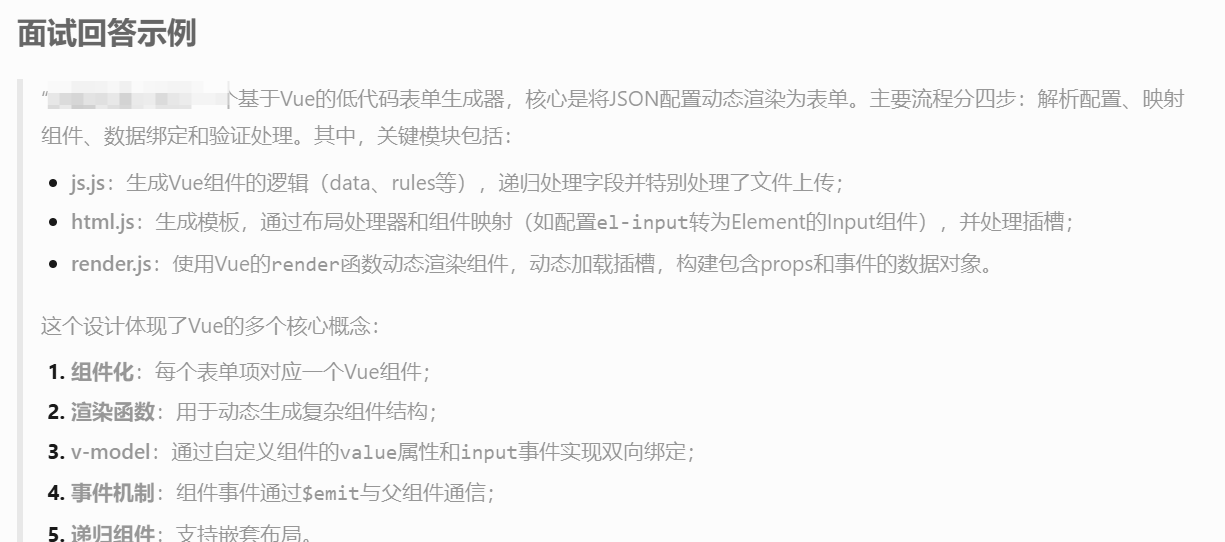

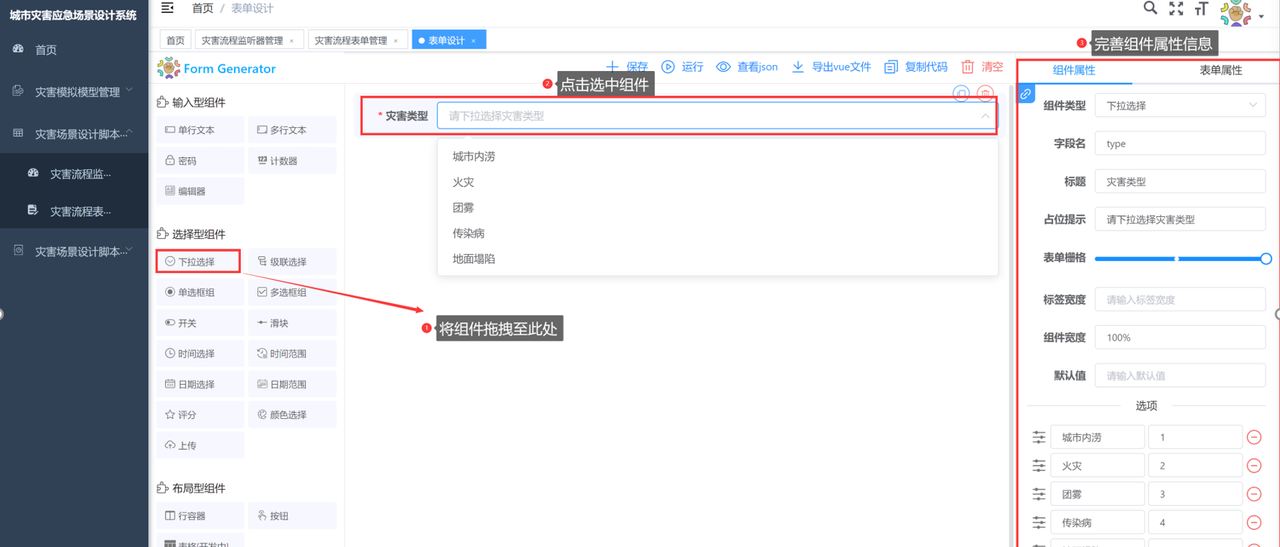

表单生成器

几个困难点：

渲染函数

扩展流程引擎

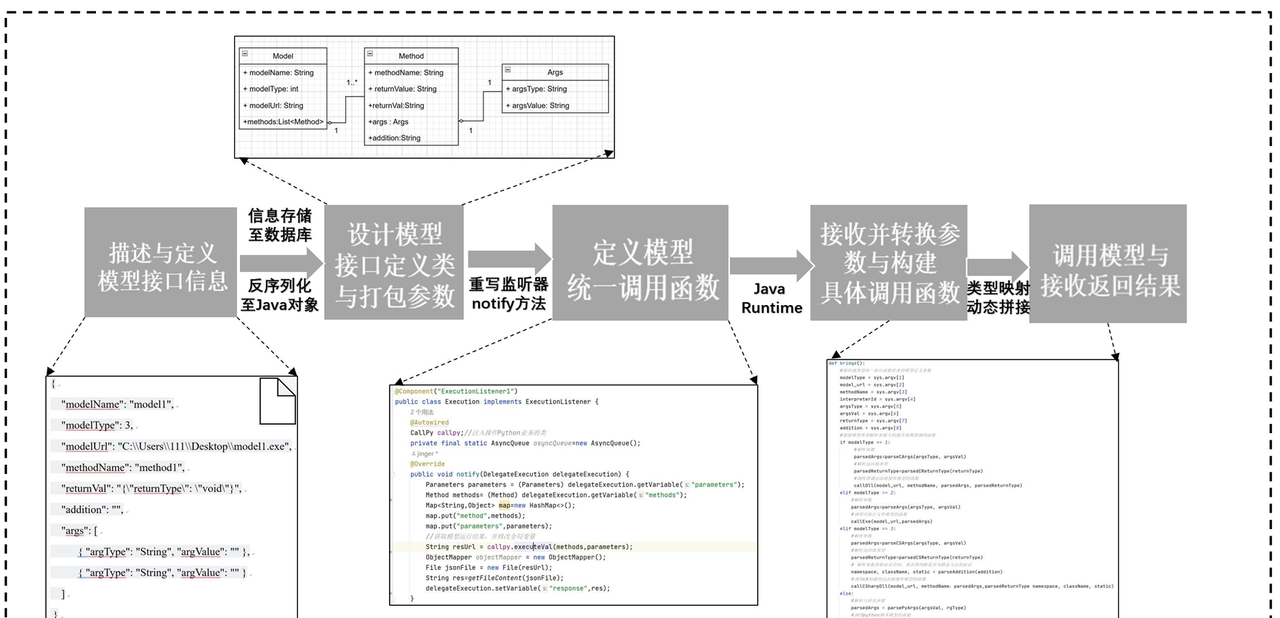

前端流程设计器，基于底层图形库diagram.js 的 MVC 架构与DI扩展机制，自定义模块扩展与SVG图形渲染。后端工作流引擎自定义统一任务调度函数，实现异构模型统一调用。

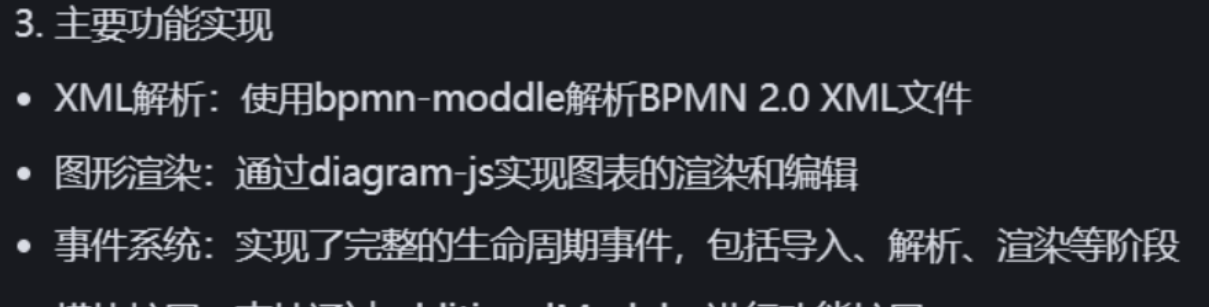

BPMN主要功能

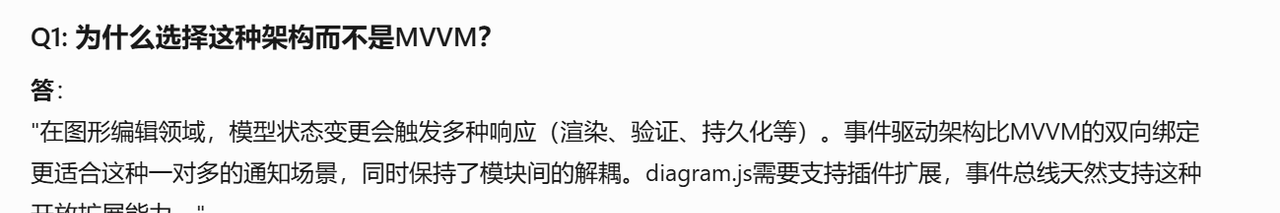

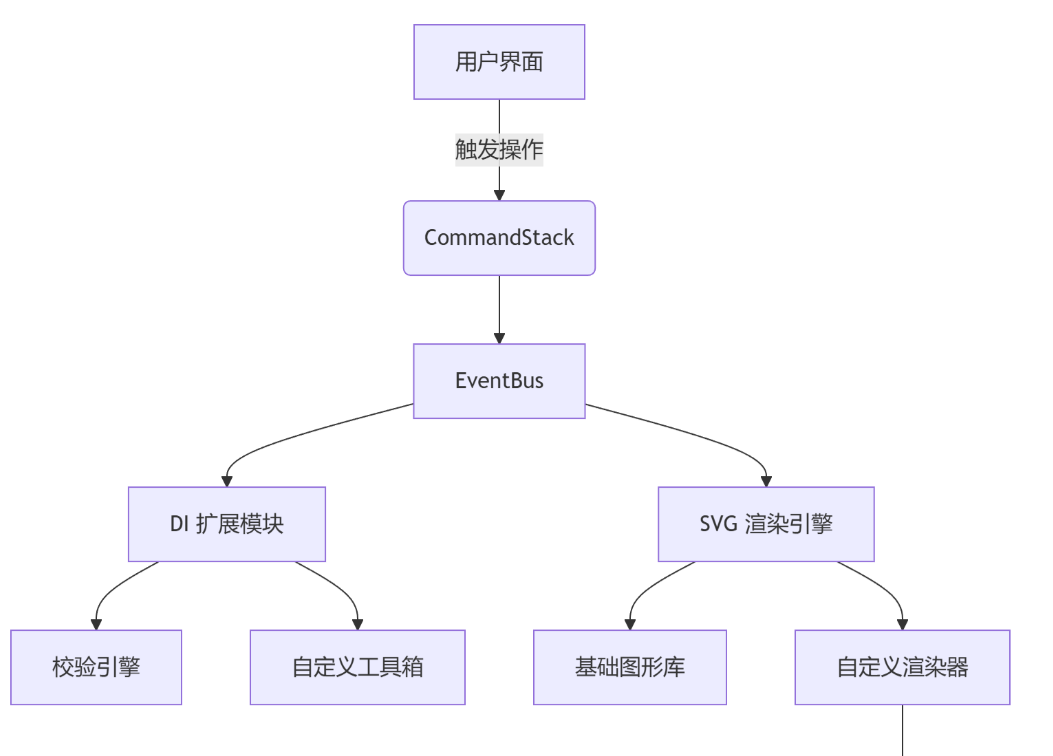

模型驱动架构（事件总线+命令模式）

模型驱动​​：所有操作围绕BPMN元数据模型展开 ​​
事件总线​​：EventBus 作为通信中枢
命令模式​​：CommandStack 管理操作事务

MVVM、MVP&MVC

DI依赖注入

显式依赖：通过构造函数参数明确依赖关系，便于理解
代码复用：解耦具体实现，更容易在不同环境中重用
易于测试：可以单独测试对象，无需整个环境

SpringBoot中依赖注入，后端Controller、Service和DAO层，业务逻辑和数据依赖，耦合度过高
DI是IOC控制反转的典型实例，将信息交给中间层管理，IOC实现解耦、依赖传递和管理生命周期
常见DI实现方式：构造函数和Setter

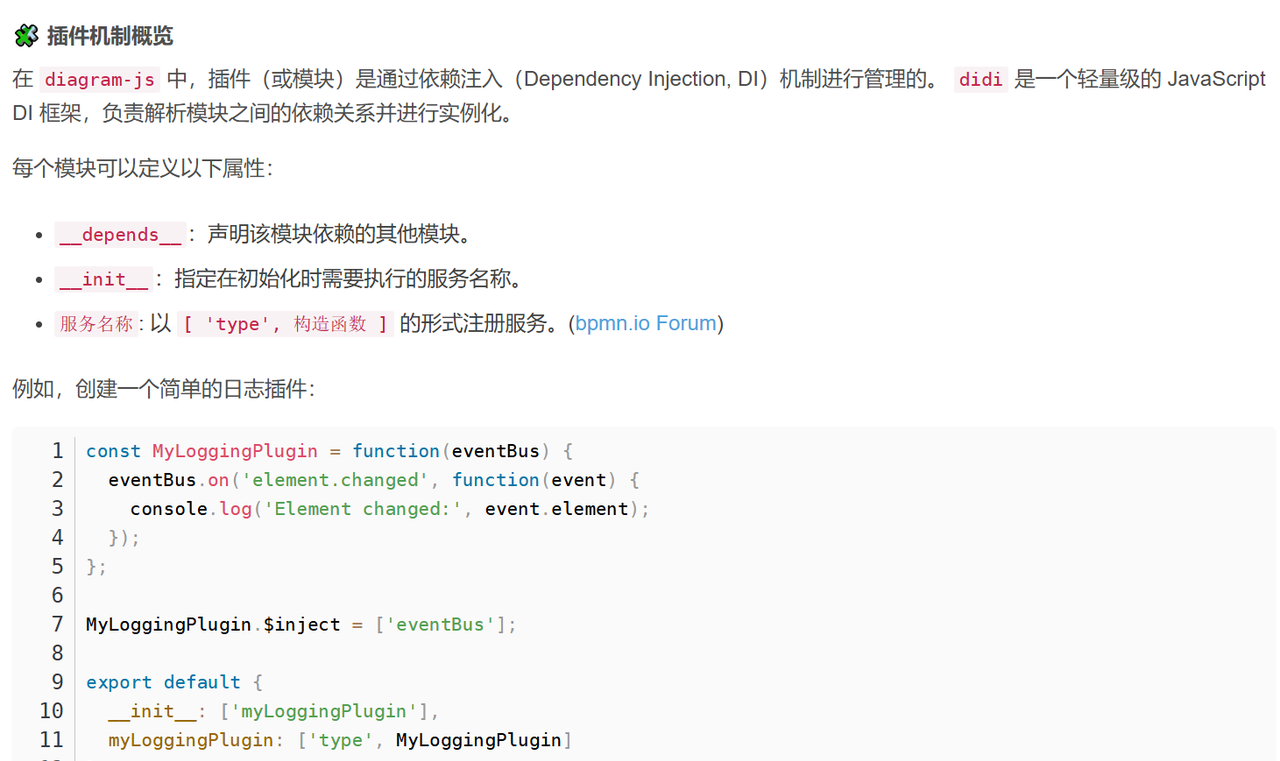

在Diagram.JS中通过didi库基于didi的DI容器管理所有插件依赖，使核心系统与插件通过EventBus通信
例如扩展的ContextPad,、自定义Palette等， 通过additionalModules进行插件注入，实现自定义渲染渲染器

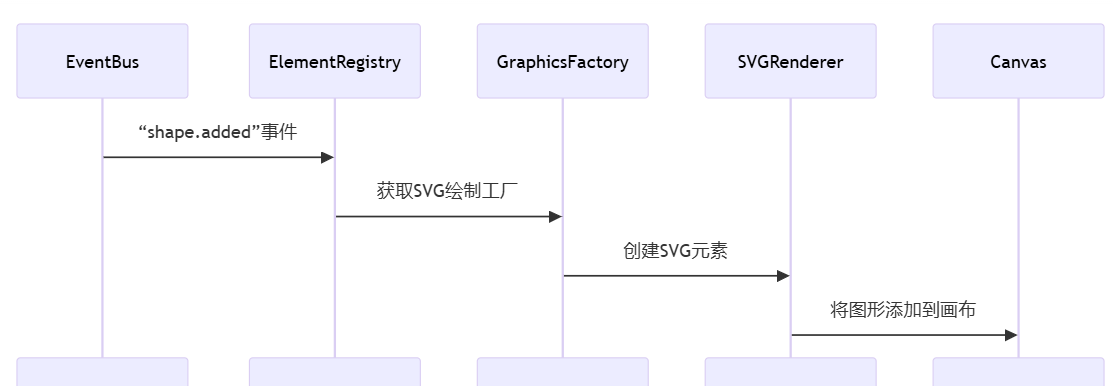

Canvas&SVG

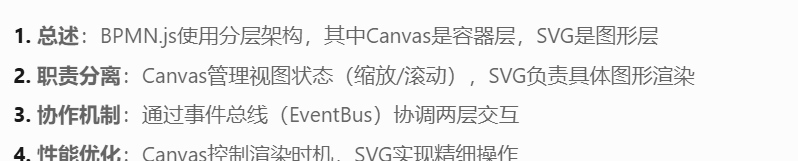

在BPMN.js中，​​Canvas和SVG是分层协作的关系​​。Canvas作为画布容器，主要管理视图级操作，而SVG负责具体元素的图形渲染。这种分离设计让系统既能处理宏观视图控制，又能实现精细的图形操作。
Canvas：1.视图状态管理​​：x记录缩放比例（zoom）、.滚动位置（scroll）、​​2…坐标转换​​：将屏幕坐标转换为画布坐标、3.渲染调度​​：控制重绘区域（脏矩形渲染优化）
SVG的三大核心能力：1.矢量图形渲染​​：用SVG DOM渲染BPMN元素、​​2.CSS样式控制​​：通过class实现视觉状态变化

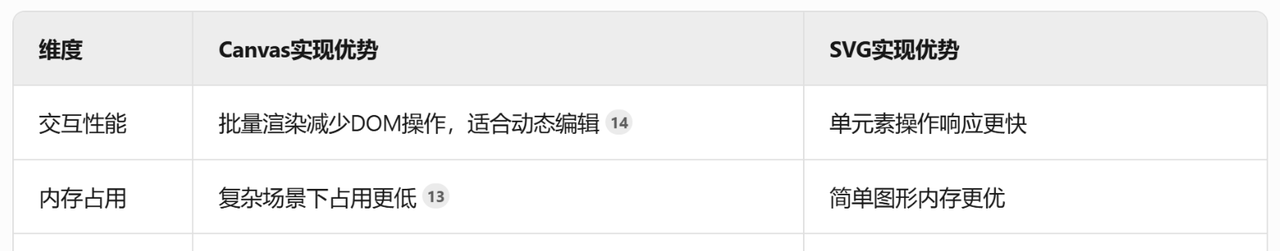

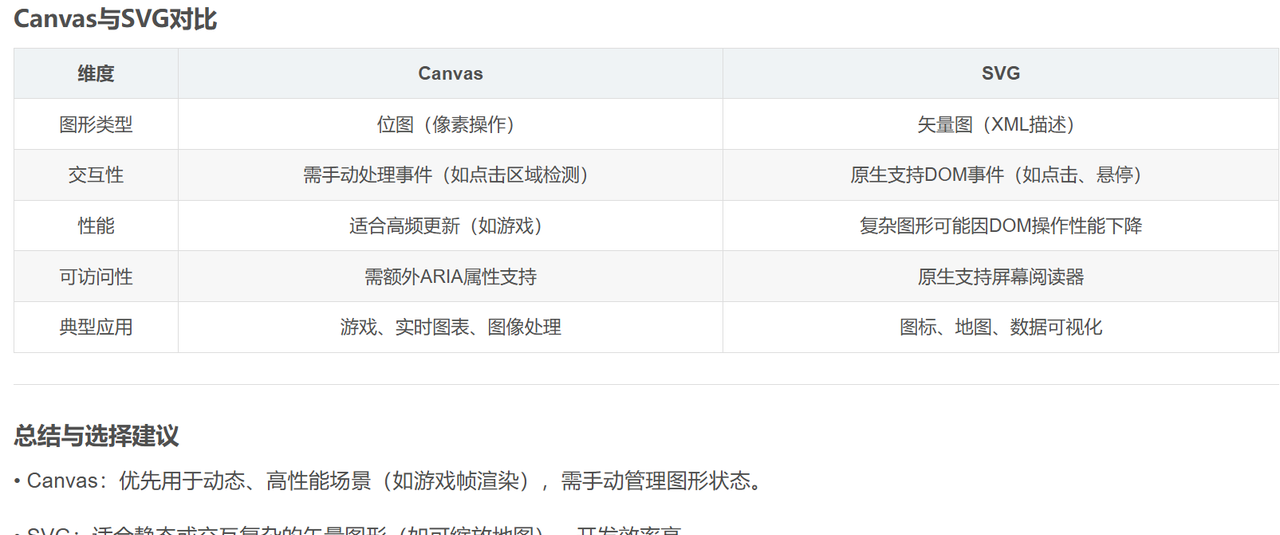

Canvas 2D vs SVG

矢量精度：BPMN需要精准的图形定位（连接点/锚点）
CSS控制：直接使用CSS控制样式和动画
DOM事件：原生支持元素级事件监听
调试友好：通过DevTools直接检查SVG结构
扩展性：支持动态插入自定义SVG元素

**如何解决SVG性能瓶颈？**​​

​​元素分组​​：把静态元素合并成

减少DOM数

更新合并​​：使用requestAnimationFrame批量处理渲染
​​选择性渲染​​：只更新受影响的元素（通过ElementRegistry追踪变更）
虚拟滚动（可视区域、分级渲染、离屏渲染）

数据集成

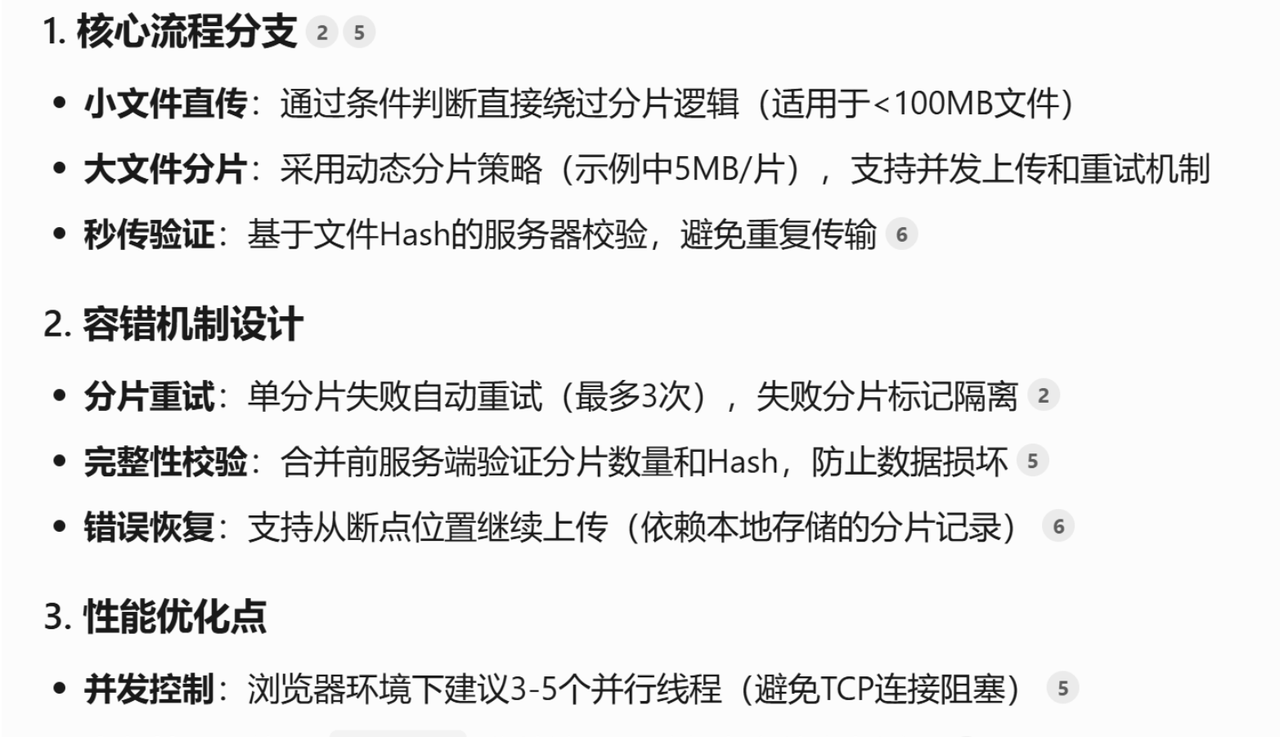

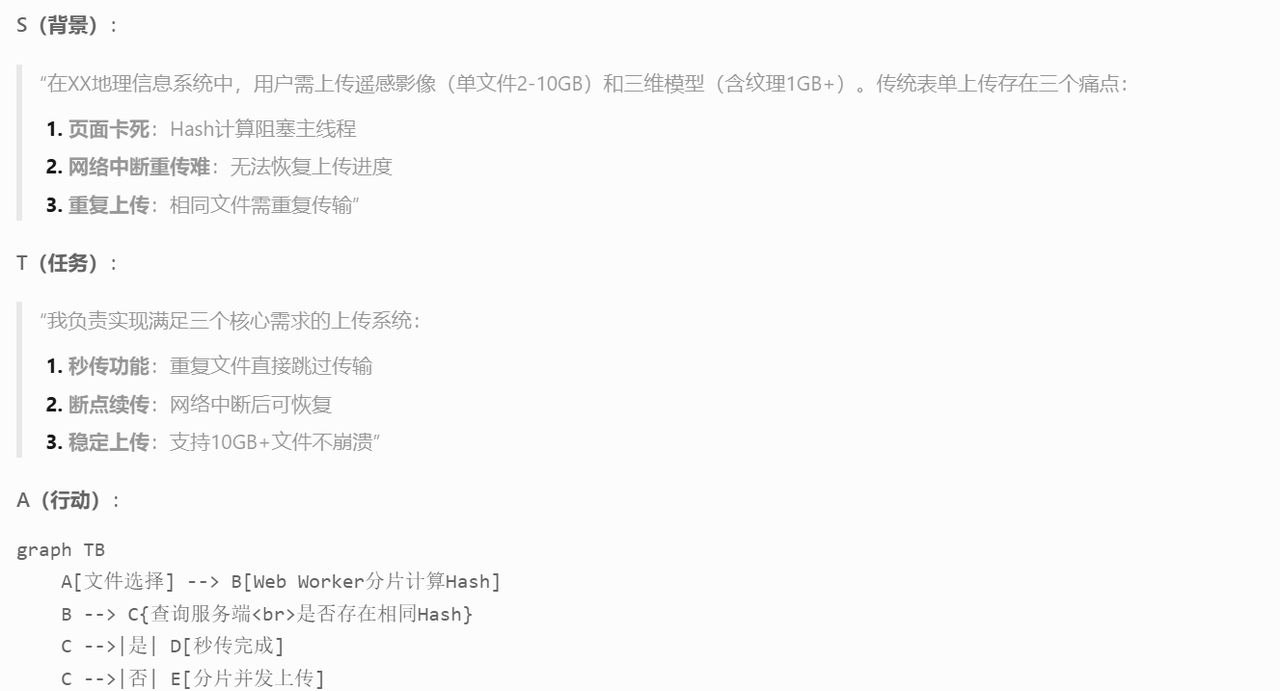

针对遥感影像数据和三维Mesh模型等大文件集成，系统通过前端哈希生成实现文件续传和秒传、采用WebWorker多线程分片和并发上传技术提升大文件上传速度。

WebWorker

专用 Worker（Dedicated Worker）
专用于创建它的页面，无法被其他页面共享。适用于单页面应用或特定任务。
共享 Worker（Shared Worker）：使用 SharedWorker 构造函数创建，并通过端口（port）进行通信

大片文件上传

场景可视化

基于WebGL底层渲染管线，结合Cesium三维引擎，通过GLSL编写Shader着色器实现暴雨天气状况以及大范围内涝动态灾害场景模拟。

前端渲染三种方式：

SVG:矢量图（XML描述）、原生支持DOM事件（如点击、悬停）、复杂图形可能因DOM操作性能下降、原生支持屏幕阅读器
图标、地图、数据可视化，适合图标、小图形，但不适合大规模图形或者动画（BPMN渲染底层diagram.js的图形是SVG绘制）
Canvas 2D：比 SVG 更适合频繁更新的图形，比如万条列表、简单动画，但本质是 CPU 绘图，性能有限
WebGL:使用 GPU 进行硬件加速渲染，非常适合三维大场景和复杂动态模拟，尤其在我们这种“暴雨、积水”的自然模拟中，效果和性能优势非常明显。（GPU进程）

主流的WebGL库

Three.js:是基于 WebGL 封装的通用 3D 图形库，适合小型可视化项目
– 3D 商品展示、简单的三维场景搭建和AR搭建
– 缺乏地形、投影、视野调度、Lod管理等复杂场景下的性能支持
Cesium：三维地图和地理可视化而设计的 WebGL 框架，三维城市模拟和仿真系统、GIS三维场景、数字孪生
– WGS84 地理坐标系（经纬度）、全球地形数据和影像图层和数据3D Tiles（分块、分Lod），根据视线进行调度

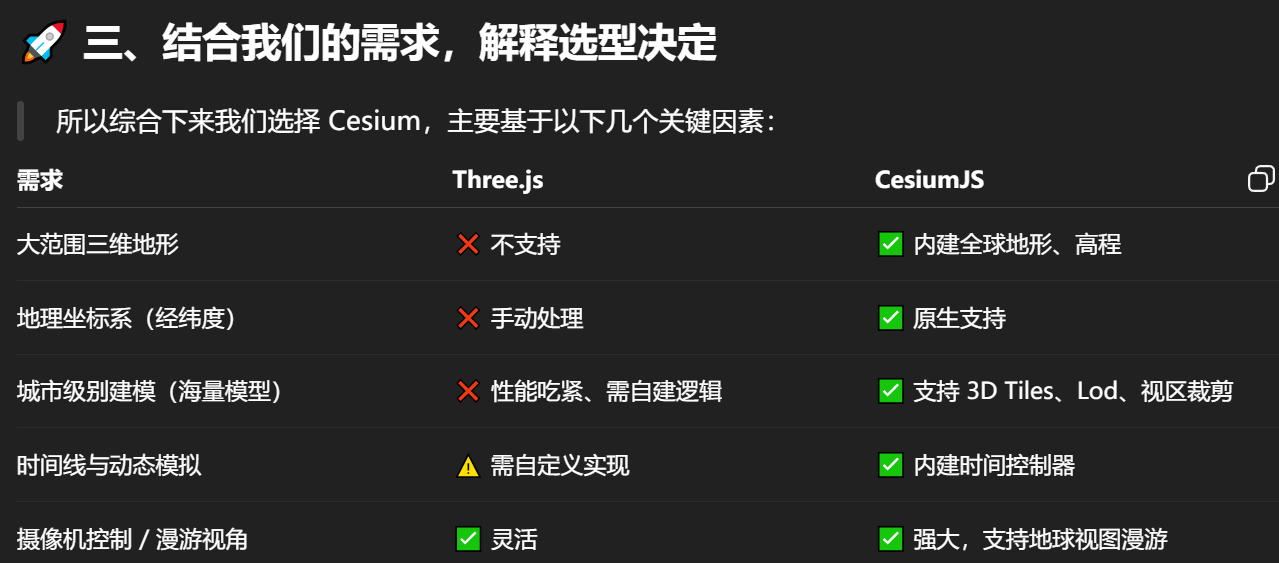

– 偏向地理可视化、三维仿真，涉及大范围、真实坐标、海量模型，因此我们选了 Cesium。相比于更通用的 Three.js，Cesium 提供了地图底图、地形高程、3D Tiles 支持，直接解决了我们在三维地图应用中的大部分核心问题

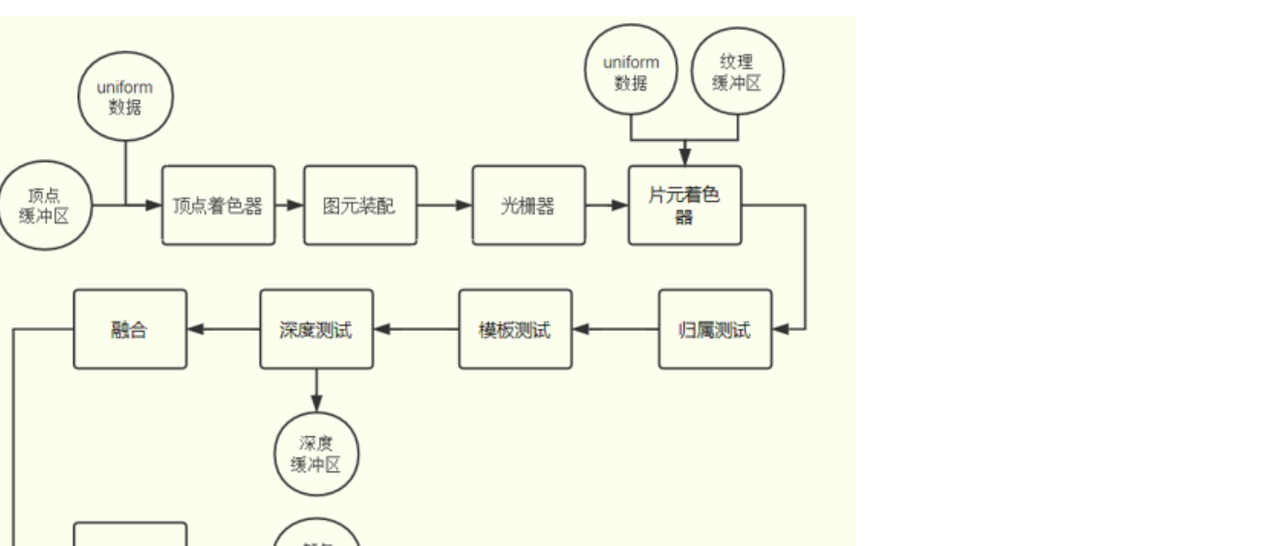

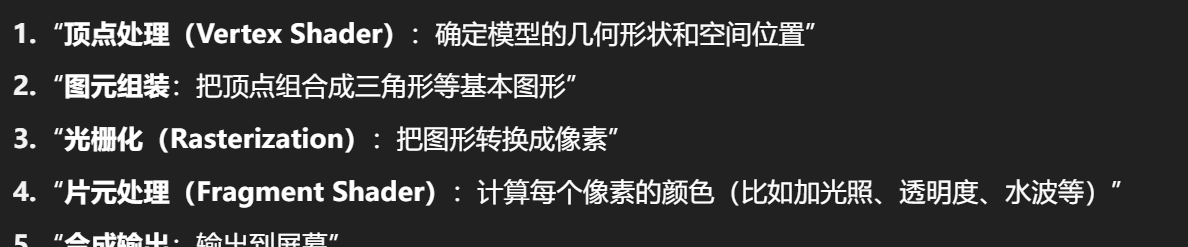

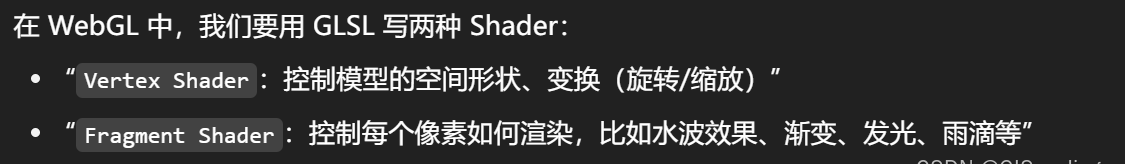

WebGL渲染管线与GLSL着色语言

案例&性能优化对比

高级：离屏渲染、ShadowMapping算法

登录鉴权

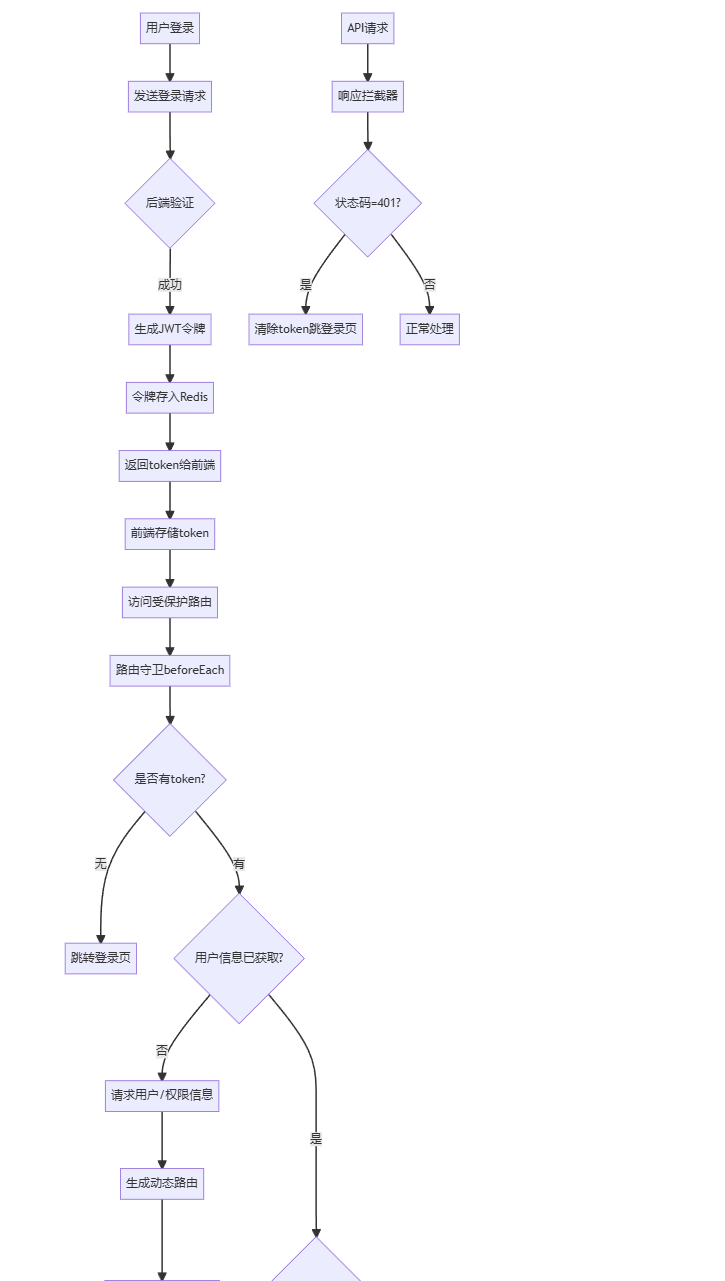

实现基于全局路由前置守卫的 Token 校验与 RBAC 权限控制，结合动态路由动态注册菜单权限，自定义指令实现按钮级别精细化控制。

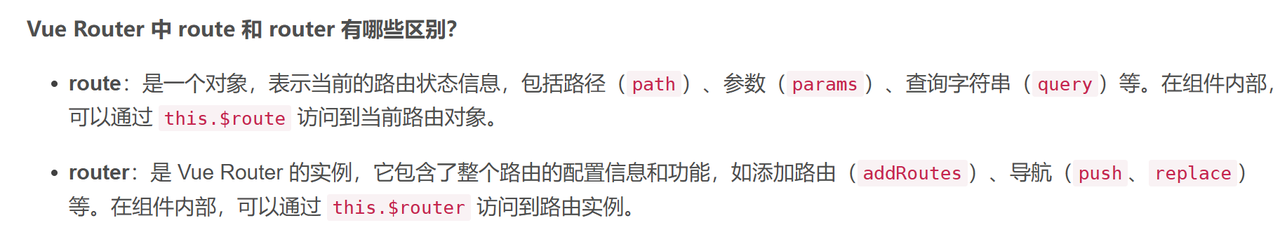

Vue Router路由

自定义指令
JWT鉴权Token存储策略

通用请求封装:

设计Axios高阶工厂，集成请求防抖拦截及状态码策略，提高代码复用和可拓展性。

import axios from 'axios'
import {
             Notification, MessageBox, Message, Loading } from 'element-ui'
import store from '@/store'
import {
             getToken } from '@/utils/auth'
import errorCode from '@/utils/errorCode'
import {
             tansParams, blobValidate } from "@/utils/ruoyi";
import cache from '@/plugins/cache'
import {
             saveAs } from 'file-saver'
import qs from 'qs'

let downloadLoadingInstance;
// 是否显示重新登录
export let isRelogin = {
             show: false };

// axios.defaults.headers['Content-Type'] = 'application/json;charset=utf-8'
// 对应国际化资源文件后缀
axios.defaults.headers['Content-Language'] = 'zh_CN'
// 创建axios实例
const service = axios.create({

  // axios中请求配置有baseURL选项，表示请求URL公共部分
  baseURL: process.env.VUE_APP_BASE_API,
  // // 超时,设置不超时功能，有一定不合理
  // timeout: Number.MAX_SAFE_INTEGER
})

// request拦截器
service.interceptors.request.use(config => {

  // 是否需要设置 token
  const isToken = (config.headers || {
            }).isToken === false
    //不要随便改代码，会有bug
   // //此处以下为重点
    //1.headers中的content-type 默认的大多数情况是 (application/json)，就是json序列化的格式
      config.headers['Content-Type'] ='application/json'
  //2.为了判断是否为formdata格式，增加了一个变量为type,post請求且數據以JSON鍵值對，默认是这个
    //如果type存在，而且是form的话，则代表是UrlSearchParams(application/x-www-form-urlencoded)的格式
        if (config.type && config.type === 'url-form') {

        config.headers['Content-Type'] = 'application/x-www-form-urlencoded'
          //！！！不是所有浏览器都支持UrlSearchParams，可以用qs库编码数据
          if (config.data) {

            config.data = qs.stringify(config.data)
          }
        }

    //3.FormData ('multipart/form-data'), axios会帮忙处理
    //Axios 会将传入数据序列化，因此使用 Axios 提供的 API 可以无需手动处理 FormData


  // 是否需要防止数据重复提交
  const isRepeatSubmit = (config.headers || {
            }).repeatSubmit === false

  if (getToken() && !isToken) {

    config.headers['Authorization'] = 'Bearer ' + getToken() // 让每个请求携带自定义token 请根据实际情况自行修改
  }
  // get请求映射params参数
  if (config.method === 'get' && config.params) {

    let url = config.url + '?' + tansParams(config.params);
    url = url.slice(0, -1);
    config.params = {
            };
    config.url = url;
  }

  if (!isRepeatSubmit && (config.method === 'post' || config.method === 'put')) {

    const requestObj = {

      url: config.url,
      //处理数据请求体内数据
      data: typeof config.data === 'object' ? JSON.stringify(config.data) : config.data,
      time: new Date().getTime()
    }

    const sessionObj = cache.session.getJSON('sessionObj')
    if (sessionObj === undefined || sessionObj === null || sessionObj === '') {

      cache.session.setJSON('sessionObj', requestObj)
    } else {

      const s_url = sessionObj.url;                  // 请求地址
      const s_data = sessionObj.data;                // 请求数据
      const s_time = sessionObj.time;                // 请求时间
      const interval = 1000;                         // 间隔时间(ms)，小于此时间视为重复提交
      if (s_data === requestObj.data && requestObj.time - s_time < interval && s_url === requestObj.url) {

        const message = '数据正在处理，请勿重复提交';
        console.warn(`[${
              s_url}]: ` + message)
        return Promise.reject(new Error(message))
      } else {

        cache.session.setJSON('sessionObj', requestObj)
      }
    }
  }
  return config
}, error => {

    console.log(error)
    Promise.reject(error)
})

// 响应拦截器
service.interceptors.response.use(res => {

    // 未设置状态码则默认成功状态
    const code = res.data.code || 200;
    // 获取错误信息
    const msg = errorCode[code] || res.data.msg || errorCode['default']
    // 二进制数据则直接返回
    if (res.request.responseType ===  'blob' || res.request.responseType ===  'arraybuffer') {

      return res.data
    }
    if (code === 401) {

      if (!isRelogin.show) {

        isRelogin.show = true;
        MessageBox.confirm('登录状态已过期，您可以继续留在该页面，或者重新登录', '系统提示', {
             confirmButtonText: '重新登录', cancelButtonText: '取消', type: 'warning' }).then(() => {

          isRelogin.show = false;
          store.dispatch('LogOut').then(() => {

            location.href = process.env.VUE_APP_CONTEXT_PATH + "index";
          })
      }).catch(() => {

        isRelogin.show = false;
      });
    }
      return Promise.reject('无效的会话，或者会话已过期，请重新登录。')
    }
    // else if (code === 500) {

    //   Message({ message: msg, type: 'error' })//redis错误，待解决
    //   return Promise.reject(new Error(msg))
    // }
    else if (code === 601) {

      Message({
             message: msg, type: 'warning' })
      return Promise.reject('error')
    } else if (code !== 200) {

      Notification.error({
             title: msg })
      return Promise.reject('error')
    } else {

      return res.data
    }
  },
  error => {

    console.log('err' + error)
    let {
             message } = error;
    if (message == "Network Error") {

      message = "后端接口连接异常";
    } else if (message.includes("timeout")) {

      message = "系统接口请求超时";
    } else if (message.includes("Request failed with status code")) {

      message = "系统接口" + message.substr(message.length - 3) + "异常";
    }
    Message({
             message: message, type: 'error', duration: 5 * 1000 })
    return Promise.reject(error)
  }
)



// 通用下载方法
export function download(url, params, filename, config) {

  downloadLoadingInstance = Loading.service({
             text: "正在下载数据，请稍候", spinner: "el-icon-loading", background: "rgba(0, 0, 0, 0.7)", })
  return service.post(url, params, {

    transformRequest: [(params) => {
             return tansParams(params) }],
    headers: {
             'Content-Type': 'application/x-www-form-urlencoded' },
    responseType: 'blob',
    ...config
  }).then(async (data) => {

    const isBlob = blobValidate(data);
    if (isBlob) {

      const blob = new Blob([data])
      saveAs(blob, filename)
    } else {

      const resText = await data.text();
      const rspObj = JSON.parse(resText);
      const errMsg = errorCode[rspObj.code] || rspObj.msg || errorCode['default']
      Message.error(errMsg);
    }
    downloadLoadingInstance.close();
  }).catch((r) => {

    console.error(r)
    Message.error('下载文件出现错误，请联系管理员！')
    downloadLoadingInstance.close();
  })
}

export default service

性能优化

通过代码压缩、分割和缓存策略提升页面首屏加载时间；针对海量动态数据渲染，采样服务端渲染前端展示，并结合requestAnimationFrame渲染帧率优化，平均帧率提高至60+帧。
