ZGC整理

ZGC

更多内容，请已关注公众号：Java晋升

ZGC是一款JDK 11中加入的具有实验性质的低延迟垃圾收集器。在JDK15声明可以用于生产环境，在JDK21开始支持分代，并且在JDK23分代成为默认选项。

各个系统的支持情况如下：

特点：

支持TB量级的堆。目前已支持16TB的内存。 JDK 11支持最大4TB堆内存，JDK13开始支持16TB内存
GC停顿时间非常短。根据官方文档所说，在JDK16以下，最大GC停顿时间在10ms。在JDK16以上，最大GC停顿时间要小于1ms。并且GC停顿时间不会随着堆大小增大而较少。
支持64位的系统，不支持32系统。也不支持指针压缩。
**支持NUMA-Aware内存分配：**在NUMA（非统一内存访问架构）架构下，每个处理器核心有独立管理的本地内存，访问其他核心的内存较慢。ZGC通过优先在请求线程所在处理器的本地内存上分配对象，优化了内存访问效率。
基于Region布局。

​

基本框架：

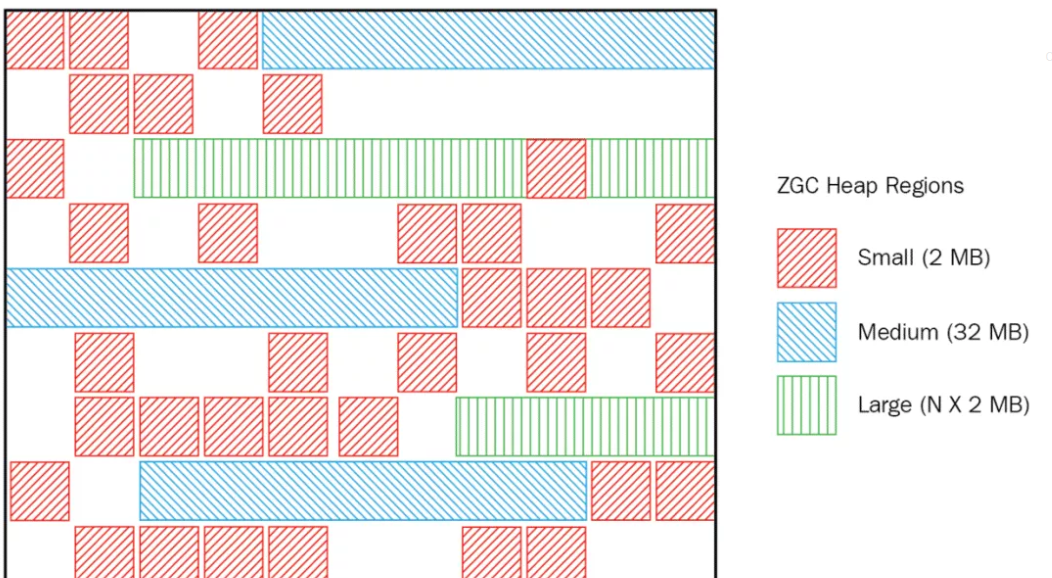

看到这张图，大家可能第一时间会想到G1回收器，实际上ZGC确实与G1有相似的地方，比如都是基于Region布局内存的。

ZGC的Region可以具有大、 中、 小三类容量：

小型Region（Small Region） ： 容量固定为2MB， 用于放置小于256KB的小对象。
中型Region（Medium Region） ： 容量固定为32MB， 用于放置大于等于256KB但小于4MB的对象。
大型Region（Large Region） ： 容量不固定， 可以动态变化， 但必须为2MB的整数倍， 用于放置4MB或以上的大对象。 每个大型Region中只会存放一个大对象， 这也预示着虽然名字叫作“大型Region”， 但它的实际容量完全有可能小于中型Region， 最小容量可低至4MB。 大型Region在ZGC的实现中是不会被重分配的， 因为复制一个大对象的代价非常高昂。

NUMA：

在了解NUMA之前，我觉得要先了解一下SMP。

SMP:

SMP全程为Symmetric Multiprocessing – 对称多处理**。所有 CPU 核心通过一条共享总线（Bus）平等地访问一个统一的、集中的内存池。内存访问延迟和带宽对所有 CPU 核心都是统一的（Uniform Memory Access – UMA）。

缺点：

总线的物理带宽（数据传输速率）是固定且有限的。当多个 CPU 核心同时需要访问内存或 I/O 时，它们必须在总线上竞争。总线仲裁器需要决定谁先使用总线，这本身就带来延迟。会导致CPU 核心经常需要空等（Bus Wait State）总线空闲才能进行内存读写。核心越多，等待时间越长，CPU 实际用于计算的时间比例越低。即使核心空闲，也可能因为等总线而无法工作。

因为总线争用和仲裁开销直接增加了每次内存访问所需的时间。所以 SMP 保证了所有 CPU 看到的内存延迟是统一的（UMA），但这个统一的延迟值本身会随着系统规模增大而显著升高。

SMP 架构无法通过简单地增加 CPU 核心数量来线性地提升系统整体性能。在核心数较少时，增加核心可能带来接近线性的性能提升。但一旦核心数达到总线带宽的饱和点，再增加核心不仅无法提升性能，反而可能导致性能下降（阿姆达尔定律遇到物理瓶颈）。

可以简单理解为，SMP中，所有的CPU通过一条路去找内存，但是路的宽度是固定的。需要CPU去抢占路的使用权，CPU越多，竞争越激烈，竞争不到的CPU就越需要空等。

于是在SMP基础之上进行了优化，有了NUMA。

NUMA:

NUMA(Non-Uniform Memory Access (非统一内存访问))，在拥有多个 CPU 插槽 (物理处理器) 的服务器上，内存并不是简单地“连在一起”让所有 CPU 平等访问。而是物理内存被划分并物理上靠近特定的 CPU 组（称为 NUMA 节点）。CPU 访问本地节点内存快，访问远程节点内存慢（通过 CPU 间互联）。访问是非统一的。

Local Access（本地访问）：

CPU访问其所属NUMA节点（Node）直接连接的本地内存（Local Memory）。通常是系统中最快的内存访问方式。

Remote Access（远程访问）：

CPU访问其他NUMA节点管理的远程内存（Remote Memory）。延迟显著高于本地访问（可达2倍以上），是NUMA性能瓶颈的主要来源

Interconnect（互联通道）：

连接不同NUMA节点的高速通信网络，用于传输跨节点访问的请求与数据。

NUMA解决传统 SMP/UMA 架构在 CPU 核心数量非常多时面临的内存带宽瓶颈和访问延迟问题。

ZGC在分配对象时，会识别当前执行线程所在的NUMA节点（CPU插槽），并‌优先从该节点关联的本地内存分配内存空间‌。提高了内存访问效率，增强扩展性。

颜色指针：

颜色指针是利用现代 64 位系统（如 Linux x86_64）上指针地址的高位通常未全部使用这一情况，在这些未使用的比特位中嵌入 GC 相关的元数据（“颜色”）。

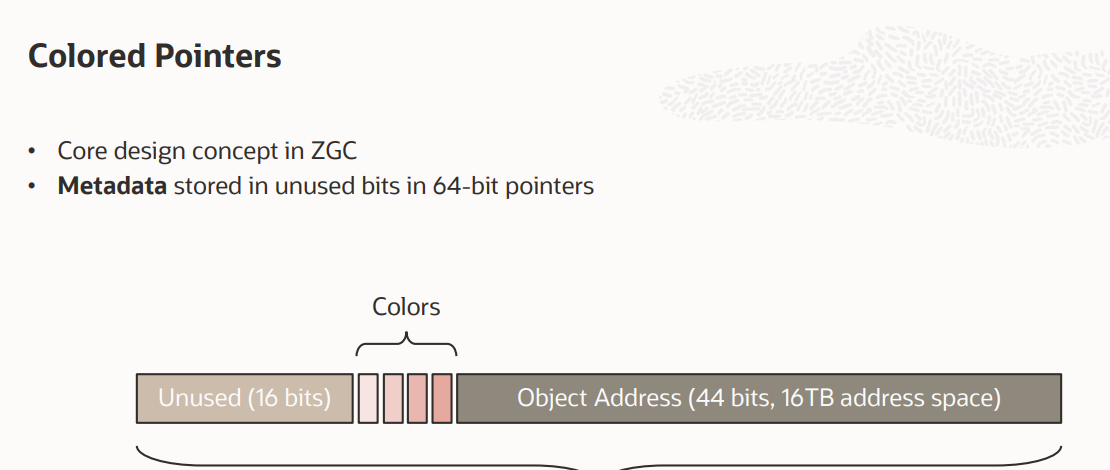

每个对象有一个64位指针，这64位被分为：

16位：预留给以后使用；
1位：Finalizable标识，此位与并发引用处理有关，它表示这个对象只能通过finalizer才能访问；
1位：Remapped标识，设置此位的值后，对象未指向relocation set中（relocation set表示需要GC的Region集合）；
1位：Marked1标识；
1位：Marked0标识，和上面的Marked1都是标记对象用于辅助GC；
44位：对象的地址（所以它可以支持2^44=16T内存）：

颜色指针的三大优势：

一旦某个Region的存活对象被移走之后，这个Region立即就能够被释放和重用掉(配合转发表)，而不必等待整个堆中所有指向该Region的引用都被修正后才能清理，这使得理论上只要还有一个空闲Region，ZGC就能完成收集。
颜色指针可以大幅减少在垃圾收集过程中内存屏障的使用数量，ZGC只使用了读屏障。
颜色指针具备强大的扩展性，它可以作为一种可扩展的存储结构用来记录更多与对象标记、重定位过程相关的数据，以便日后进一步提高性能。

M0 (Marked 0):

作用： 在标记阶段使用。当 GC 线程标记一个对象为活动对象时，会根据当前标记周期是奇数还是偶数，设置 M0 或 M1 位。
值： 0 或 1。

M1 (Marked 1):

作用： 同上，与 M0 交替使用，用于区分不同的标记周期。一个周期只使用 M0 或 M1 中的一个。
值： 0 或 1。

Remapped :

作用： 表示这个指针是 “重映射” 后的指针。当一个对象被移动（重定位/压缩）后，所有指向它的指针都需要更新到新地址。设置 Remapped 位表示这个指针指向的是对象的最新位置。
值： 0 或 1。
0：指针未重映射（可能指向旧位置）。
1：指针已重映射（指向对象当前正确的新位置）。

颜色组合的含义： ZGC 通过检查这三个关键位的组合来判断对象状态和指针状态：

M0/M1 位：表示对象在当前或上一个标记周期中是否被标记为存活（需结合当前 GC 周期）。
Remapped 位：表示指针是否指向对象的最新位置。
例如，一个指针的 Remapped=0 且 M0=1 (假设当前周期用 M0)，可能表示：对象在上个周期被标记存活，但尚未被重定位，指针指向旧地址。GC 或应用线程（通过读屏障）看到这个组合，就知道可能需要处理（如触发重定位或更新指针）。

颜色指针的虚拟映射

CPU 和操作系统看到的指针就是一个内存地址。如果 ZGC 随意修改指针的高位（颜色位），当应用线程直接使用这个“染色”后的指针去访问内存时，肯定会发生异常的。

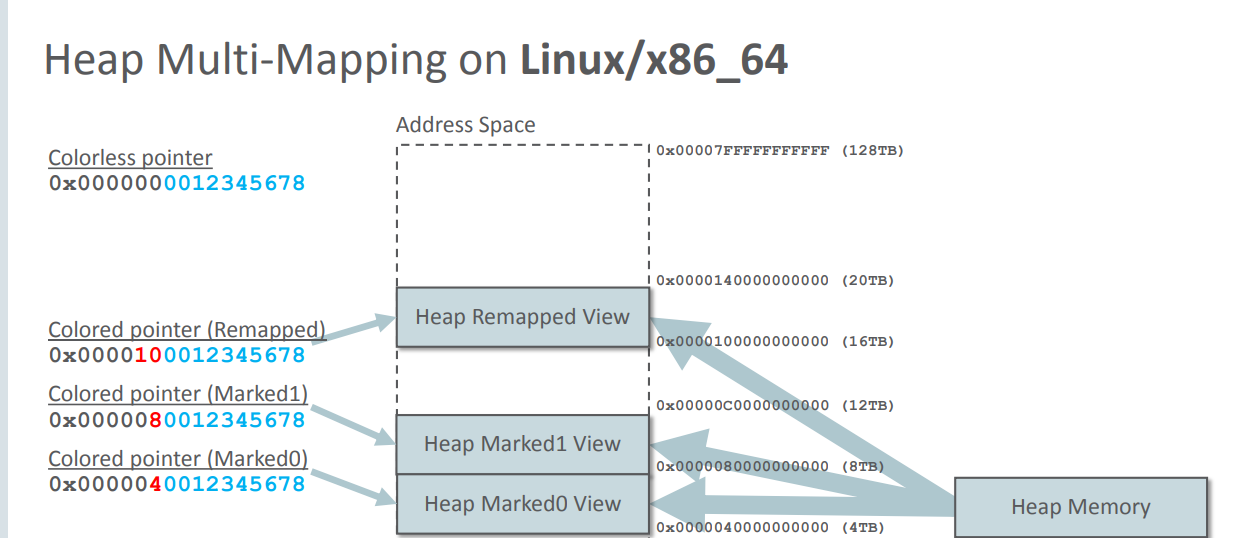

为了解决上述问题，ZGC 在初始化时，会向操作系统请求将**同一块物理内存区域映射到多个不同的虚拟地址范围（称为 “视图” View）**上。每个视图对应一种特定的颜色位组合（主要是 M0, M1, Remapped 的组合）。

也就是说，，ZGC 会在 M0、M1、Remapped 视图中为该对象分别申请一个虚拟地址，且三个虚拟地址都映射到同一个物理地址。

这样，对于堆内存中的同一个物理字节，存在多个虚拟地址可以访问它。这些虚拟地址的区别仅在于它们的高位（颜色位）不同，而它们的低 44位（Address 部分）完全相同。

例如，物理地址 0x00000000'1234'5678 可能同时映射到：

0x0000'**10*00'1234'5678
0x00002'**8**00'1234'5678
0x00000'**4**00'1234'5678

在G1/CMS等垃圾回收器中，GC的标志位是存储在对象头的markword区域。ZGC使用了对象指针去存储GC标志。

颜色指针 vs 传统对象头 GC 标志

理解颜色指针的优势，对比传统 GC 在对象头存储标志的方式就非常清晰：

特性	传统对象头 GC 标志 (如 G1, CMS)	ZGC 颜色指针	颜色指针的优势
元数据位置	存储在对象本身的头部 (mark word 中)	存储在指向对象的指针中	解耦： 元数据与对象分离，访问元数据不强制访问对象 (减少缓存污染)。
元数据访问速度	需要先通过引用指针加载对象头才能读取标志	直接从指针值中位操作提取颜色位 (极快)	速度： 访问元数据速度快几个数量级，无内存访问延迟。
对象移动支持	对象移动后，需扫描整个堆/卡表/记忆集更新所有引用	对象移动后，只需设置旧指针的 Remapped 位=0	高效重定位： 更新指针状态只需位操作，无需立即修改所有引用地址。读屏障延迟更新。
并发性	修改对象头标志通常需要 CAS 或锁 (易争用)	修改指针颜色位是 纯算术操作 (加/减固定偏移量)	无锁并发： 修改元数据无竞争，极大提升并发标记/重定位效率。
内存占用	每个对象头都需要空间存储标志位	无额外对象头开销 (用于 GC 元数据)	空间效率： 节省堆内存，尤其对小对象比例高的应用。
屏障开销	写屏障通常更重 (记录引用变化)	读屏障 相对较轻 (检查颜色位，触发少量操作)	屏障优化： 读屏障频率通常低于写屏障，且现代 CPU 优化读屏障更好。
处理跨代引用	需要 Remembered Sets (卡表)	无需 Remembered Sets (得益于染色指针的全局视图)	简化： 消除卡表维护开销和空间占用。

读屏障：

传统 GC (如 G1, CMS) 主要依赖 写屏障 (Write Barrier) 来记录引用变化（用于维护 Remembered Sets 等），这次ZGC采用了完全不同的方案读屏障，这个是ZGC一个非常重要的特性。

在标记和移动对象的阶段，每次「从堆里对象的引用类型中读取一个指针」的时候，都需要加上一个Load Barriers。

那么我们该如何理解它呢？

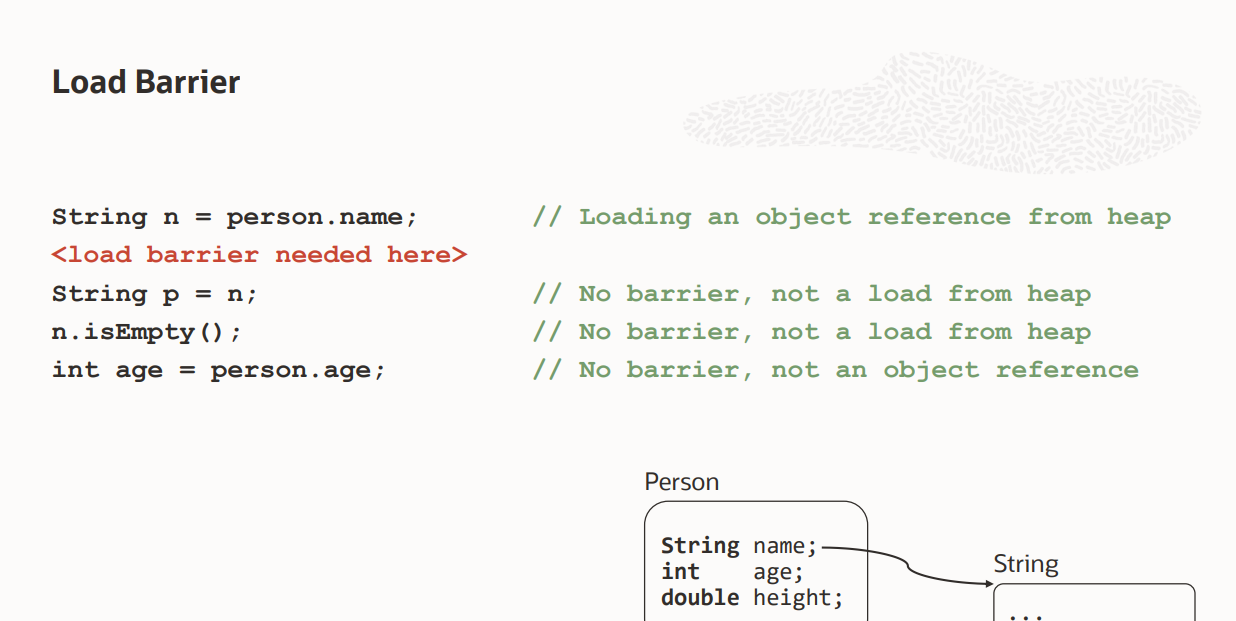

看下面的代码，第一行代码我们尝试读取堆中的一个对象引用person.name并赋给引用n（name也是一个对象时才会加上读屏障）。

如果这时候对象在GC时被移动了，接下来JVM就会加上一个读屏障，这个屏障会把读出的指针更新到对象的新地址上，并且把堆里的这个指针“修正”到原本的字段里。

这样就算GC把对象移动了，读屏障也会发现并修正指针，于是应用代码就永远都会持有更新后的有效指针，而且不需要STW。

有点类似于AOP。

简单说明一下流程就是：

当从堆中加载对象引用时，由即时编译器（JIT）在关键位置注入的少量代码。
检查所加载对象引用的标记(颜色指针)是否异常，若异常，则触发处理逻辑并修正该引用。

使用读屏障的目的就是确保应用线程看到的引用是“正确”的（指向活动对象的最新位置），并协助 GC 线程完成并发任务，避免长时间的全局 Stop-The-World (STW)。

ZGC流程

下图为整体的GC流程：

在整个GC流程中，会发生3次STW，就是上图中向下箭头的部分。

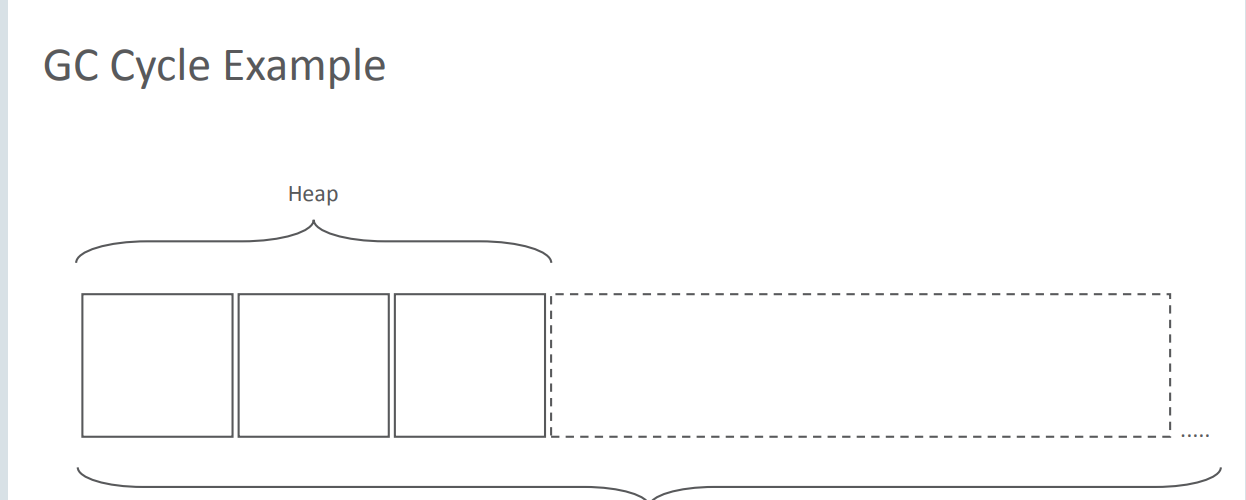

初始状态：

ZGC将内存划分为不同大小的Region。

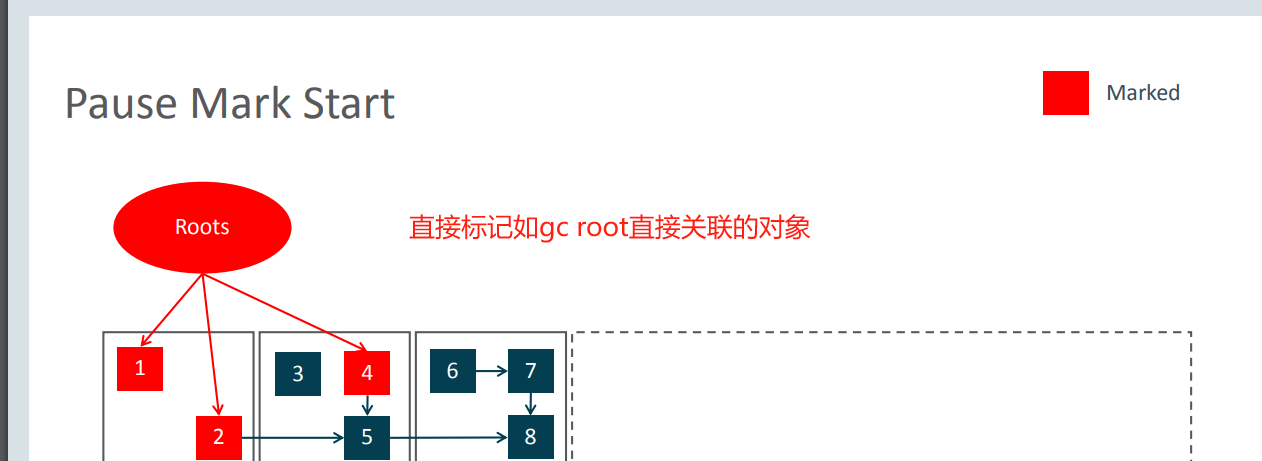

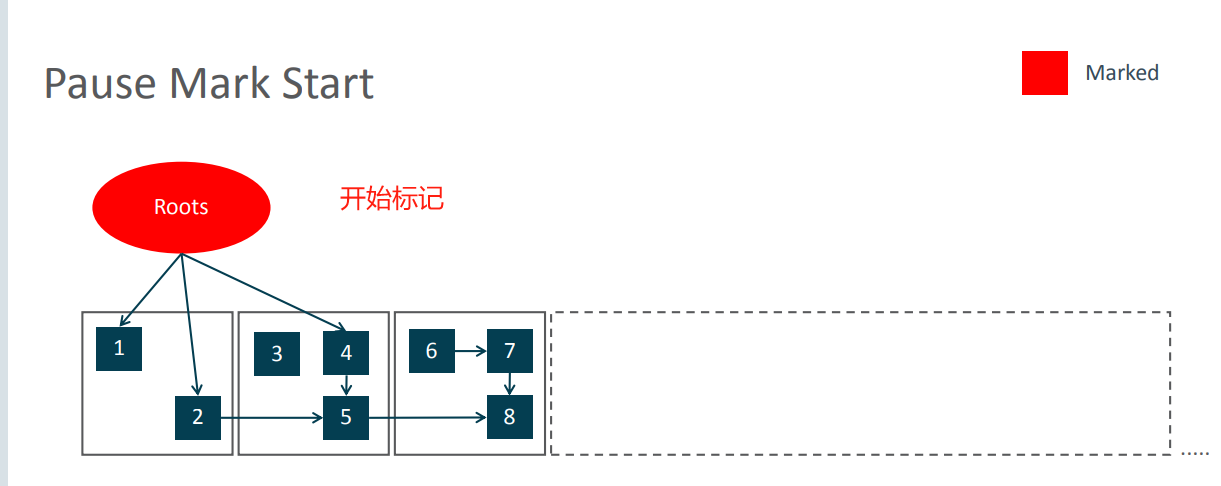

初始标记(STW)：

在初始标记阶段，会STW，ZGC直接标记所有从GC ROOTS对象直接关联的对象。

并发标记：

并发标记阶段，这个过程不会发生STW，ZGC会遍历对象图做可达性分析，并进一步标记可以抵达的对象。

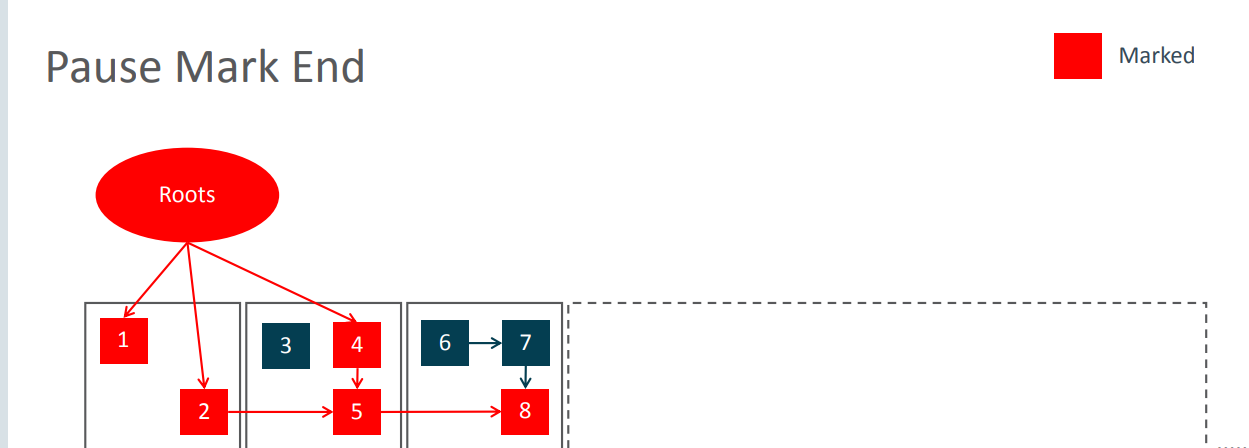

最终标记(STW)：

最终标记阶段：STW，这个阶段会再次标记在并发标记阶段新产生的对象。这里没有新对象产生，所以没有发生变化。

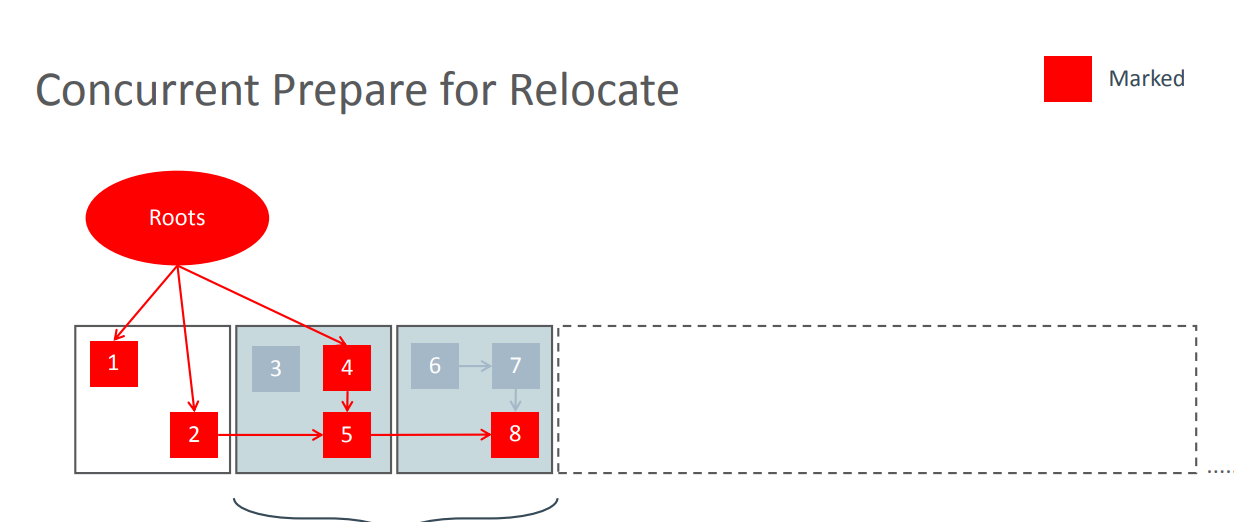

并发转移准备：

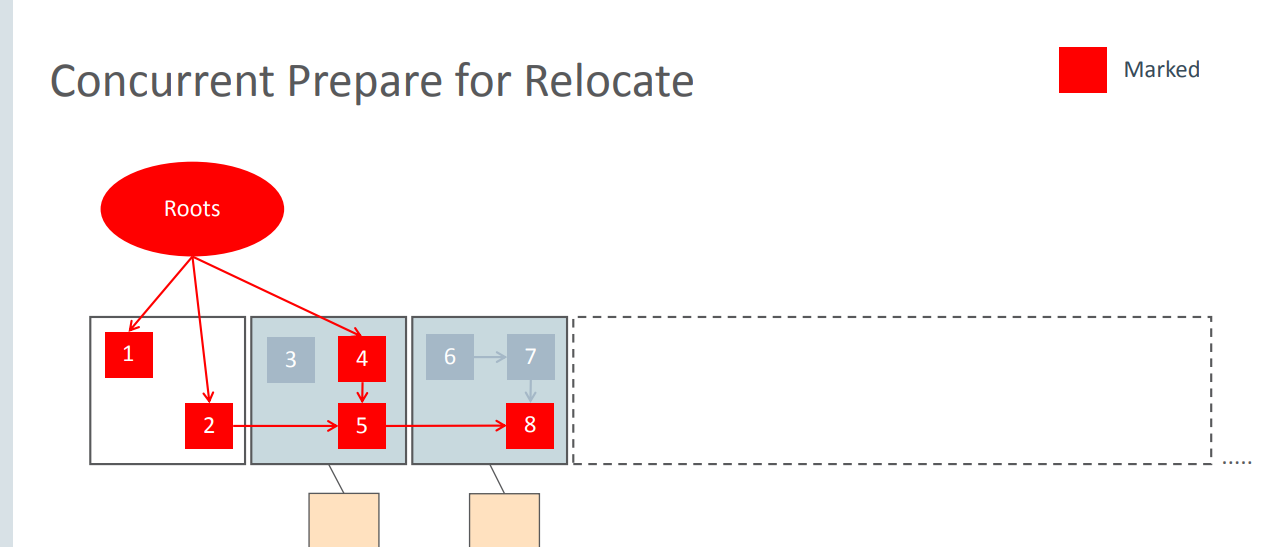

这个阶段主要是为真正转移对象前做一些准备工作，会根据特定的查询条件统计得出本次收集过程要清理哪些Region，将这些Region组成重分配集（Relocation Set）。后续还会为重分配集中维护一个转发表(Forwarding Tables)，记录从旧对象到新对象转向关系。

初始重分配(STW)：

初始重分配阶段，会先迁移gc roots 直接关联的对象到新的分区，由于只迁移直接引用的对象，所以停顿时间非常短。对象1、2直接引用，但是对饮区域没有未标记对象，没有选择对这个区域进行回收。

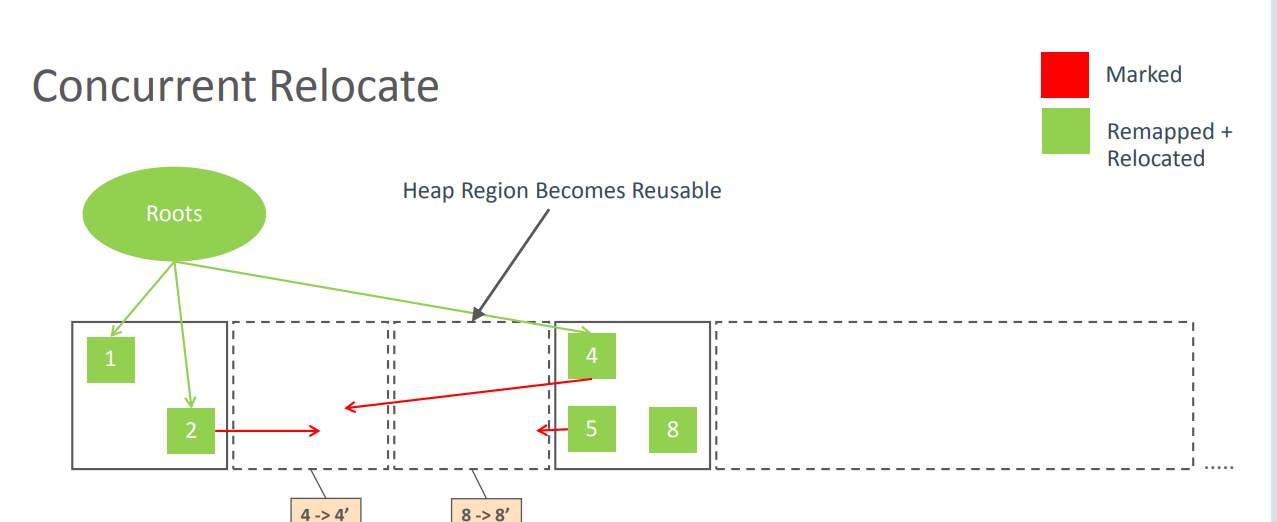

并发重分配：

并发重分配阶段会移动存活对象到新Region，并且释放原来的Region区域。可以看到对象2引用的对象5还是重分配前的状态，对象4引用对象5，对象5引用对象8同样。转发表中记录了旧对象到新对象的映射。

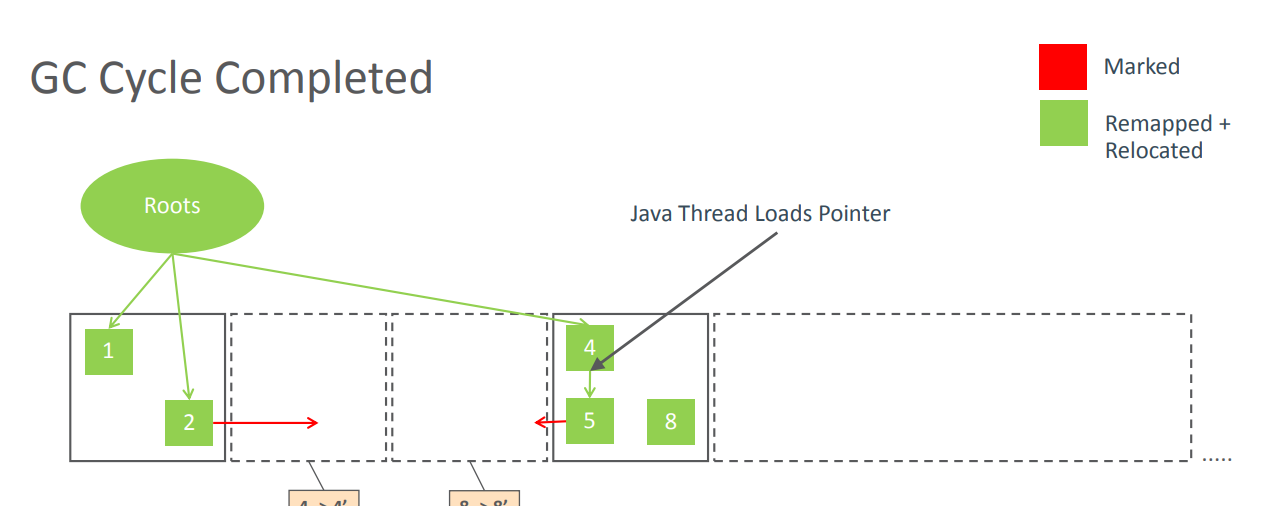

此时，如果有用户线程通过对象4访问对象5，也就是用户线程访问了位于重分配集中的对象，这次访问会被读屏障锁截获，然后根据Region上的转发表记录将访问转发到新复制的对象上，同时修正更新该引用的值，使其直接指向新对象，ZGC将这种行为称为指针的“自愈”（Self-Healing）能力。

从图中看，对象4值引用对象5的指针，不再指向就得Region，而是指向对象5复制到的新Region区域。

并发重映射：

重映射所做的就是修正整个堆中指向重分配集中旧对象的所有引用，但是ZGC中对象引用存在“自愈”功能，所以这个重映射操作并不是很迫切。ZGC很巧妙地把并发重映射阶段要做的工作，合并到了下一次垃圾收集循环中的并发标记阶段里去完成，反正它们都是要遍历所有对象的，这样合并就节省了一次遍历对象图的开销。一旦所有指针都被修正之后， 原来记录新旧对象关系的转发表就可以释放掉了。

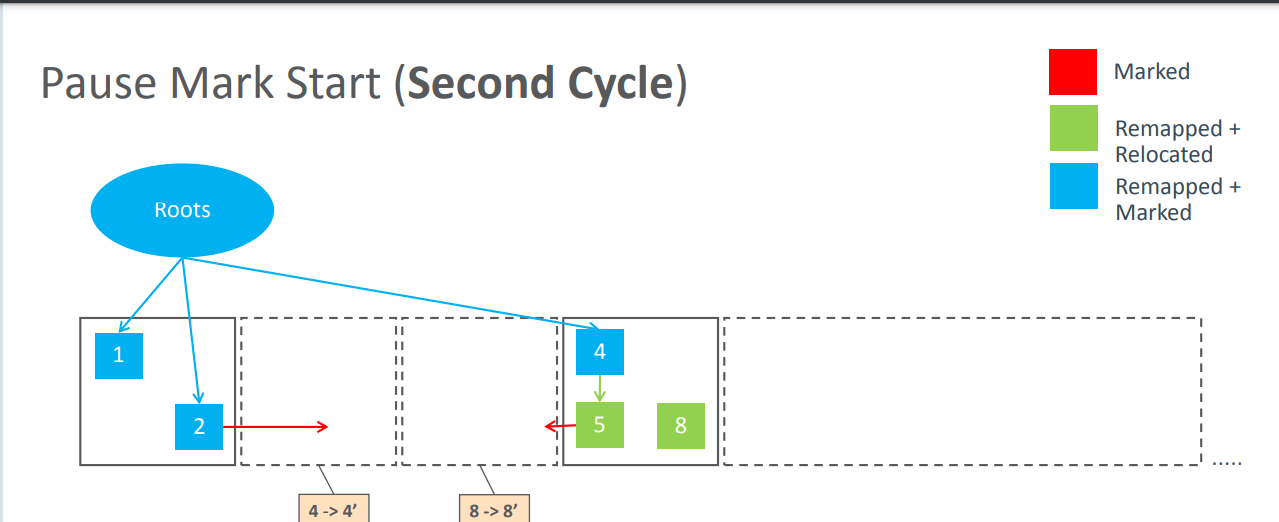

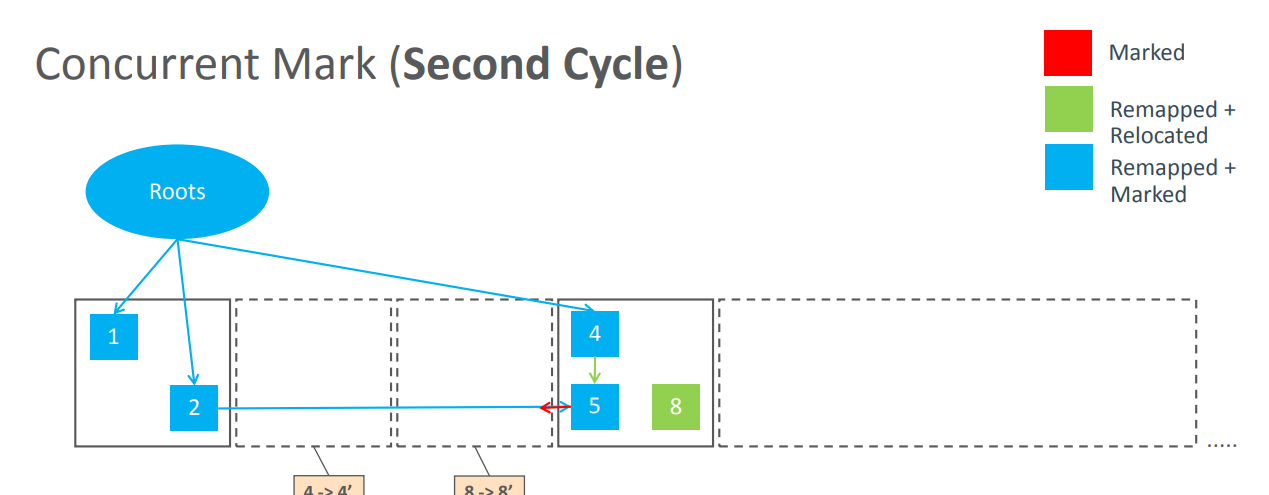

下图中展示的是第二次GC的时候，在遍历对象图的时候，会修正上一次的指向重分配集中就对象的引用。

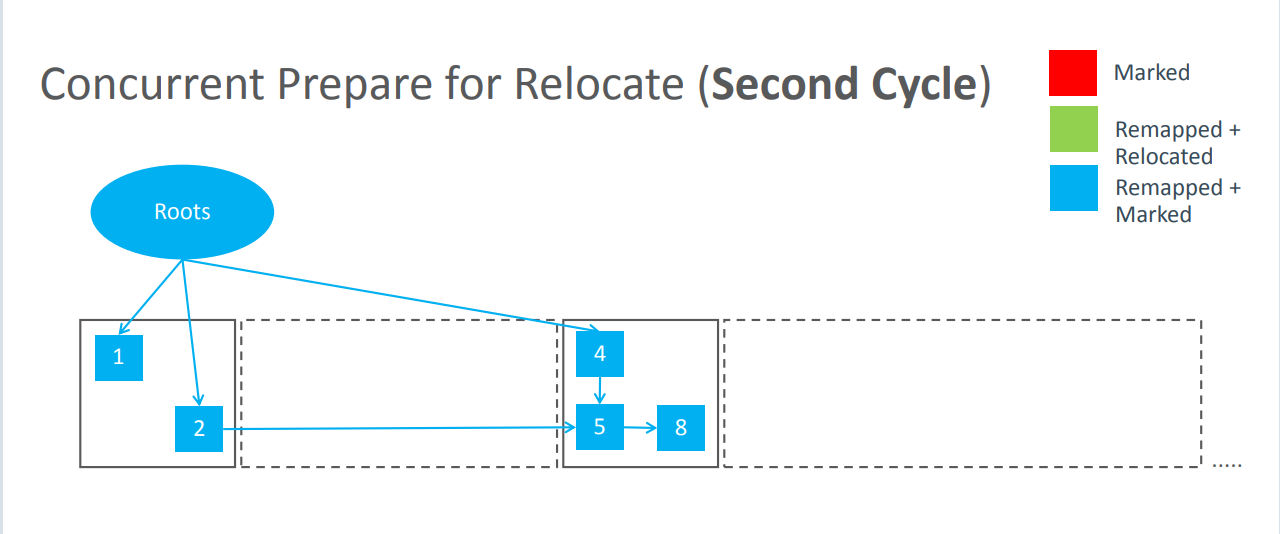

在第二次GC的并发转移准备阶段，所有对象的引用都被修正了，会将第一次GC的时候维护的转发表释放。

ZGC参数：

-XX:+UseZGC -Xmx<size> -Xlog:gc*
# 指定堆空间大小 以及GC日志(详细)

参考文章：

[The Design of ZGC]:

https://cr.openjdk.org/~pliden/slides/ZGC-PLMeetup-2019.pdf

[Open JDK wiki]:

https://wiki.openjdk.org/display/zgc/Main#Main-JDK21
