技术说明：
文中涉及的汇编代码采用AT&T汇编语法
本文内容基于32位x86架构，其他架构可能存在差异
适合有一定汇编和操作系统基础的读者
引言
操作系统的内存管理是计算机系统最核心的组成部分之一，它直接影响着系统的性能、稳定性和安全性。从早期8080处理器的简单线性寻址，到现代x86架构复杂的段页式混合管理，内存管理技术经历了深刻的变革。
本文将带你深入探索这一演进过程，理解每个阶段的设计思想、技术特点以及历史局限性，帮助你构建完整的内存管理知识体系。
地址空间基础概念
在深入探讨具体的内存管理机制之前，我们需要明确几个核心概念：
关键地址类型
物理地址（Physical Address）
处理器地址总线上实际产生的地址
直接对应物理内存或I/O设备的位置
重要提醒：物理地址空间不仅包含内存，还包括ROM、存储控制器、网络设备等
线性地址/虚拟地址（Linear/Virtual Address）
处理器可寻址的连续地址空间
在未启用分页时，线性地址等同于物理地址
启用分页后，需要通过页表转换为物理地址
逻辑地址（Logical Address）
程序执行时使用的地址格式
由段选择器和偏移量组成（段:偏移）
需要通过段机制转换为线性地址
虚拟内存（Virtual Memory）
基于分页技术的内存管理抽象
支持按需调页，数据可存储在外部存储设备
显著提高内存利用效率和系统并发能力
内存管理技术演进历程
第一阶段：线性地址模式（8080时代）
技术特点：
地址空间：16位地址，最大64KB寻址能力
寻址方式：直接物理地址访问，无地址转换
内存管理：无保护机制，程序直接操作物理内存
适用场景：单任务系统，内存需求简单
这种简单直接的方式虽然效率高，但缺乏保护机制，无法支持多任务操作系统。
第二阶段：段寄存器寻址（8086实模式）
8086处理器（1978年）首次引入段机制，标志着内存管理技术的重要突破。
核心创新
引入地址转换机制
使用”段寄存器 + 偏移量”的二维寻址方式
将20位物理地址空间划分为可重叠的段
扩展寻址能力
从64KB扩展到1MB（20位地址线）
单个段仍限制在64KB内
段寄存器体系
| 段寄存器 | 全称 | 主要用途 | 典型应用场景 |
|---|---|---|---|
| CS | Code Segment | 代码段 | 存储当前执行的程序代码 |
| DS | Data Segment | 数据段 | 访问程序的全局变量和静态数据 |
| ES | Extra Segment | 附加段 | 字符串操作、数据复制等 |
| SS | Stack Segment | 堆栈段 | 函数调用、局部变量存储 |
地址转换机制
转换公式：
物理地址 = 段寄存器值 × 16 + 偏移地址
实际应用示例：
# 设置数据段寄存器
mov $0x1000, %ax
mov %ax, %ds
# 访问数据段内的数据（偏移0x0234）
# 实际物理地址 = 0x1000 × 16 + 0x0234 = 0x10234
movw $0x1234, 0x0234
段重叠现象
由于段地址左移4位的机制，不同的段:偏移组合可能指向相同物理地址：
0x1000:0x0234 → 0x10234
0x1023:0x0004 → 0x10234 # 相同的物理地址
这种设计虽然提供了灵活性，但也带来了地址管理的复杂性。
实模式内存布局
| 地址范围 | 大小 | 用途 | 重要性 |
|---|---|---|---|
0x00000-0x003FF |
1KB | 中断向量表（IVT） | ⭐⭐⭐ |
0x00400-0x004FF |
256B | BIOS数据区 | ⭐⭐ |
0x00500-0x07BFF |
~30KB | 可用内存区域 | ⭐⭐⭐ |
0x07C00-0x07DFF |
512B | 引导扇区加载区 | ⭐⭐⭐ |
0x07E00-0x9FFFF |
~608KB | 主要可用内存 | ⭐⭐⭐ |
0xA0000-0xBFFFF |
128KB | 视频内存 | ⭐⭐ |
0xC0000-0xFFFFF |
256KB | ROM BIOS | ⭐ |
编程实例：
# 文本模式视频内存访问示例
video_display:
mov $0xB800, %ax # 文本模式视频内存段地址
mov %ax, %es # 设置附加段寄存器
mov $0, %di # 屏幕左上角位置
mov $0x0741, %ax # 属性字节(07h) + 字符'A'(41h)
mov %ax, %es:(%di) # 在屏幕上显示红色字符'A'
第三阶段：段描述符表寻址（80286保护模式）
80286处理器引入保护模式，实现了质的飞跃：
关于保护模式，请参考上一篇文章：揭秘保护模式：CPU如何筑起操作系统的安全防线
重大改进
内存保护机制
引入特权级概念（4级权限：0-3）
防止不同进程间的非法内存访问
提供系统调用的安全机制
寻址能力提升
从1MB扩展到16MB（24位地址总线）
为虚拟内存奠定基础
A20地址线：向上兼容的关键
你可能会疑惑，怎么突然蹦出来一个A20地址线，因为这是我们能访问1M以上内存的关键点，所以，我希望为你解释清楚；
历史背景：
8086/8088只有20根地址线（A0-A19），最大寻址1MB
当计算地址超过1MB时会发生地址环绕，例如：对于FFFF:FFFF这个地址，理论上对应的物理地址是0x10FFEF（0xFFFF * 16 + 0xFFFF），但是由于只有20根地址线，实际访问的地址是0xFFEF（高位被截断）
80286为了向后兼容，引入A20 Gate控制机制
启用方式：
A20地址线通过A20 Gate进行控制
最初使用8042键盘控制器的空闲引脚来控制A20线
A20 Gate可以开启或禁用第20位地址线
开启A20地址线后，我们就可以访问超过1M的内存，当前有多种方法可以开启A20地址线，我们这里只讲通过8042键盘控制器开启的方法，虽然这种方法需要复杂的握手协议，处理速度较慢，但是兼容性好，有兴趣的可以自行了解其他开启方法；
enable_a20:
call a20wait
mov $0xD1, %al # 向键盘控制器发送命令
out %al, $0x64
call a20wait
mov $0xDF, %al # 启用A20线
out %al, $0x60
call a20wait
ret
a20wait:
in $0x64, %al # 等待键盘控制器就绪
test $2, %al
jnz a20wait
ret
GDT（全局描述符表）机制
GDT（Global Descriptor Table）的作用：
存储段信息的核心数据结构
替代实模式下的简单段寄存器机制
提供详细的访问控制和权限管理
段描述符结构：
关键字段解析：
limit：段的大小 – 1，总共 20bit；
base：段的起始物理地址，总共 32bit；
Access Byte：访问权限定义；
flags：标志位。
说明：
limit 0:15表示 limit 的低 16 位；
base 0:15表示 base 的低 16 位；
base 16:23表示 base 的中间 8 位；
limit 16:19表示 limit 的高 4 位；
base 24:31表示 base 的高 8 位。

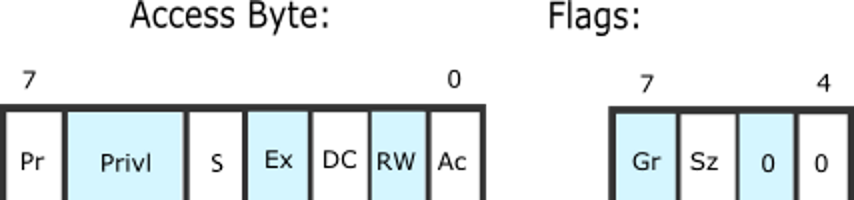

Access Byte 与 Flags 的结构如下图所示：
P（Present）：段是否存在（1 为可用）；
DPL（Descriptor Privilege Level）：2bit 特权级，0 最高，3 最低；
S：描述符类型（1 为代码段/数据段，0 为系统段）；
Ex（Executable）：1 表示代码段，0 表示数据段；
DC：
对数据段：0 为向上增长，1 为向下增长；
对代码段：1 表示 CPL ≥ DPL 可执行，0 表示 CPL == DPL 才可执行；
RW（Readable/Writable）：
数据段：1 为可写；
代码段：永远不可写；
Ac（Accessed）：初始为 0，CPU 访问后置为 1；
Gr（Granularity）：limit 单位，0 为字节，1 为 4KB；
Sz（Size）：0 表示 16 位，1 表示 32 位保护模式
GDTR寄存器：
当我们在内存中定义好GDT后，需要告诉CPU去哪里找GDT，CPU提供了一个GDTR寄存器，用来让我们告诉CPU去哪里找GDT，GDTR寄存器定义如下：
| bit | name | description |
|---|---|---|
| 0-15 | size | 定义GDT的大小，单位byte，比实际大小减去了1byte，因为16bit的最大值是65535 byte（8192个 entry），而gdt表的最大值是65536 byte |
| 16-47 | offset | GDT的起始位置（注意，是物理地址） |

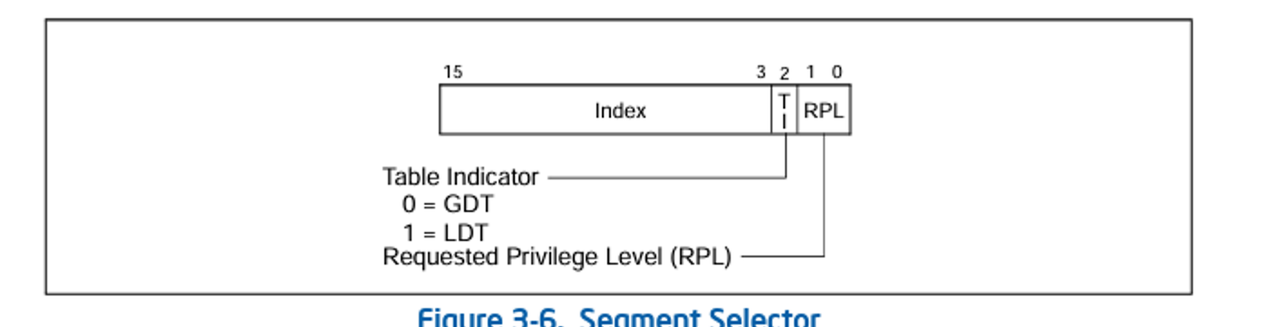

段选择子结构：
在进入保护模式，使用段描述符表寻址机制后，原来的段寄存器就变成了段选择子，定义如下：
| 字段 | 位数 | 含义 |
|---|---|---|
| Index | 13位 | GDT表项索引（最多8192项） |
| TI | 1位 | 表指示器（0=GDT，1=LDT） |
| RPL | 2位 | 请求特权级 |
地址转换流程：
逻辑地址（段选择子:偏移）
↓
段选择子解析
↓
查找GDT获取段描述符
↓
权限检查与验证
↓
线性地址 = 段基址 + 偏移
↓ 此时线性地址实际上就是物理地址（未启用分页时）
物理地址
第四阶段：段页式混合寻址（80386及以后）
注意，在32位x86架构下，可以使用2级页表或者3级页表，64位x86-64架构下用的是4级页表或者5级页表， 下面我们讲的都是32位x86架构下的2级页表，其他思想类似，感兴趣的可以自行了解；
80386引入了32位架构和分页机制，形成了现代操作系统内存管理的基础。
分页机制概述
设计目标：
实现真正的虚拟内存管理
支持按需调页和内存保护
提高内存利用效率
核心组件：
页目录（Page Directory）：1024个条目，每个4字节
页表（Page Table）：1024个条目，每个4字节
页框（Page Frame）：4KB物理内存块
页目录中的每个条目指向一个页表，而页表中的每个条目指向一个页框。地址转换通过页目录内的偏移加上页表中的偏移来计算得出。
二级页表结构详解
为什么选择二级页表？
对比一级页表的优势：
| 方面 | 一级页表 | 二级页表 |
|---|---|---|
| 内存占用 | 每进程固定4MB | 最小8KB，按需分配 |
| 内存利用 | 大量空间浪费 | 高效利用，适合稀疏地址空间 |
| 碎片问题 | 需要大块连续内存 | 4KB对齐即可，降低碎片 |

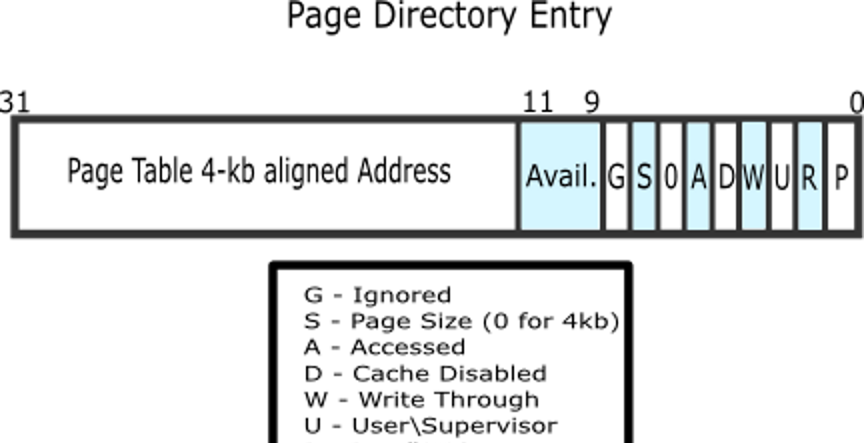

页目录结构
关键字段说明：
| 字段 | 作用 | 重要性 |
|---|---|---|
| Address | 页表物理基址（4KB对齐） | ⭐⭐⭐ |
| P (Present) | 存在标志，表示页面是否在物理内存中，虚拟内存实现的基础 | ⭐⭐⭐ |
| R/W | 读写权限控制 | ⭐⭐⭐ |
| U/S | 用户/内核访问权限 | ⭐⭐⭐ |
| A (Accessed) | 访问标志，用于页面置换算法 | ⭐⭐ |
| S (Size) | 页面大小（0=4KB，1=4MB） | ⭐⭐ |
| D (Cache Disable) | 缓存禁用标志，设置后不缓存该页 | ⭐⭐ |

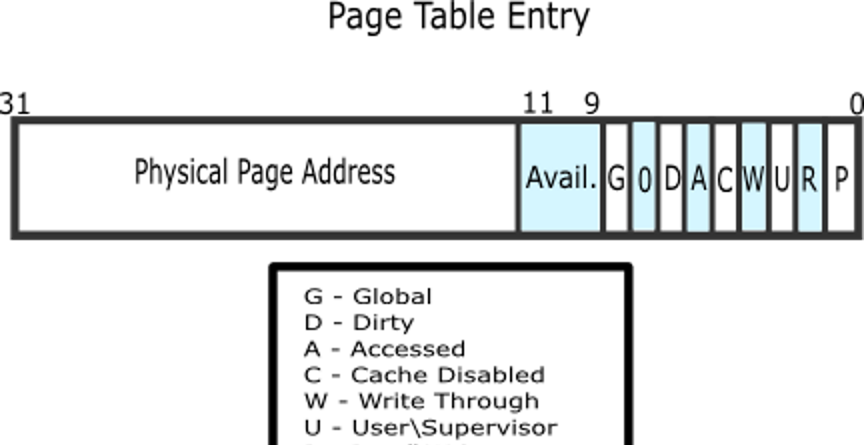

页表结构
特殊字段：
| 字段 | 作用 |
|---|---|
| Address | 4KB对齐的物理地址，也页目录不同的是，这里的地址指向的是4KB的物理块 |
| C (cached) | 来自前一个表的D位 |
| G (Global) | 全局页标志，TLB管理,防止在CR3更新时TLB刷新缓存 |
| D (Dirty) | 脏页标志，设置该标志标识页面已经被写入，该标志不会被CPU更新，一旦设置将不会自行取消设置；只对file backed的page有意义，当page被写入时硬件将该位置为1，表明该page的内容比外部（disk/flash）对应的部分要新，当系统内存不足需要回收内存时如果该位为1需要将该page对应的内存的内容刷新到disk/flash，然后将该位清0，之后改page对应的内存就可以释放了（可能还有其他操作，例如设置P位） |
这里你有没有疑惑，32位系统支持4G内存，但是这里的地址字段只有20位，岂不是只能访问1M内存吗？不要忘了，这里的地址指向的是4K页框，而不是物理地址，所以最终页表能管理的内存就是4G，而不是1M；

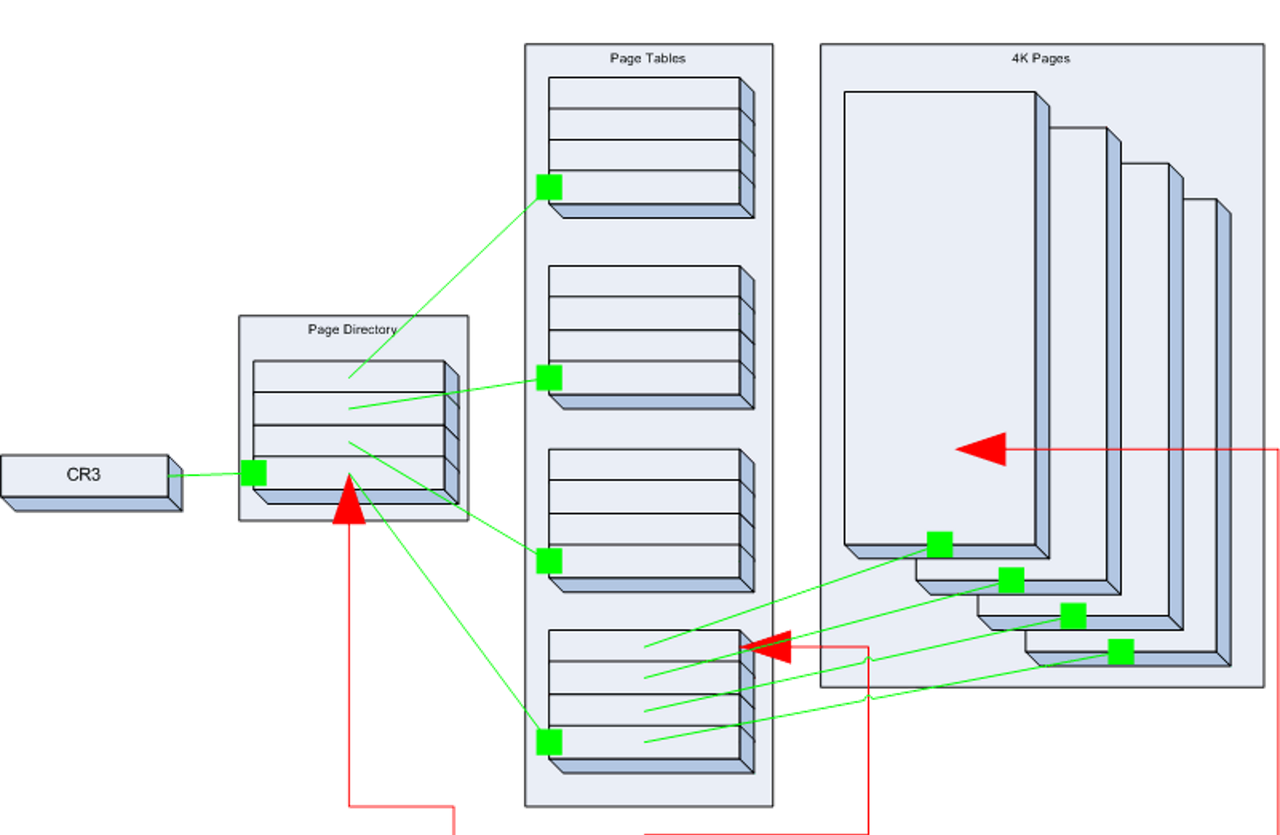

分页整体结构如下
地址转换完整流程
虚拟地址分解：
位31-22：页目录索引（10位，1024项）
位21-12：页表索引（10位，1024项）
位11-0：页内偏移（12位，4096字节）
正是这个机制，限制页目录最大只能有1024项，每个页目录的页表最大只能有1024项，一个页只能有4K，因为页目录索引和页表索引只有10位，地址位（页内偏移）只有12位；
转换步骤：
1. 从CR3寄存器获取页目录物理地址
2. 用虚拟地址[31:22]索引页目录，获取页表地址
3. 用虚拟地址[21:12]索引页表，获取物理页框地址
4. 物理地址 = 页框地址 + 虚拟地址[11:0]

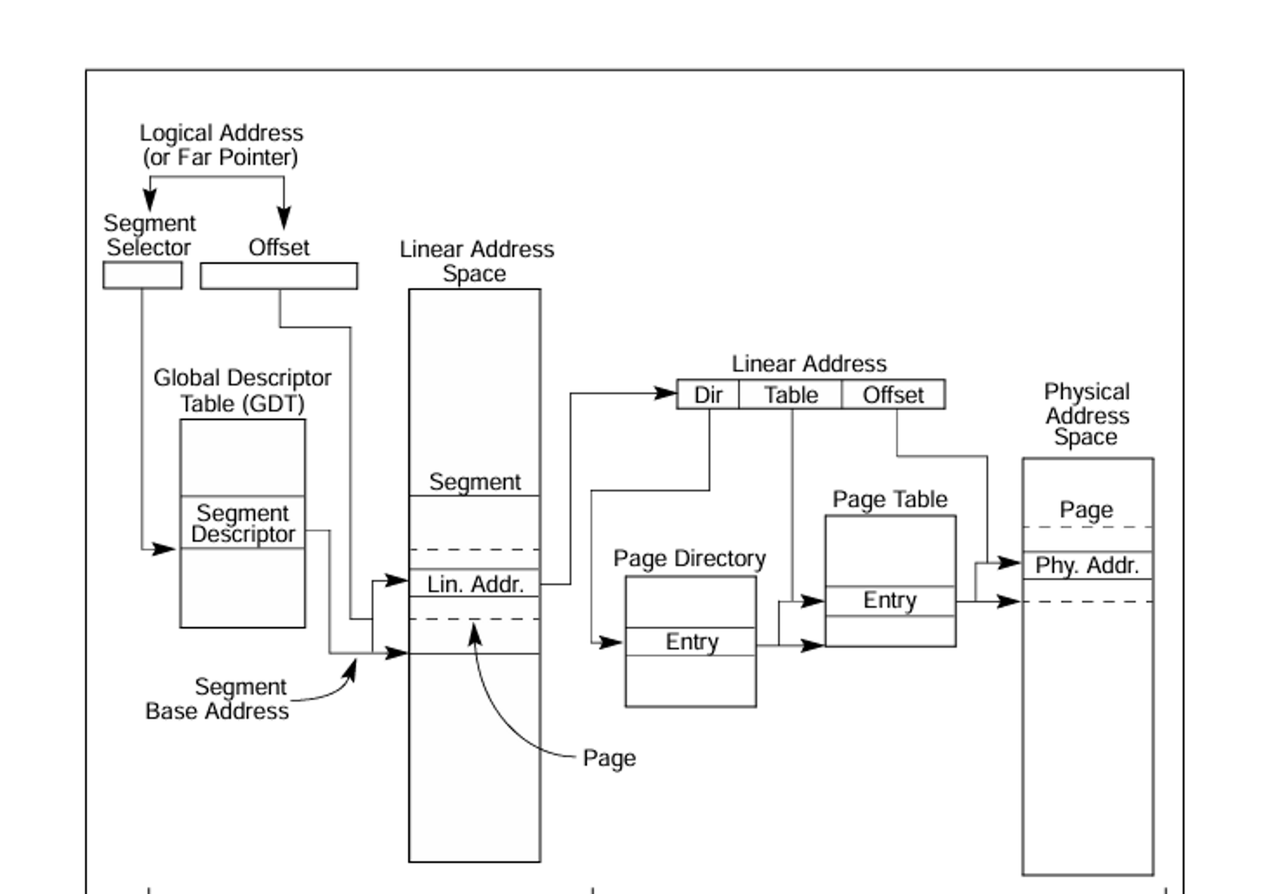

完整转换流程图：
分页机制启用
启用步骤：
# 1. 初始化页目录和页表（需要预先准备）
# 2. 设置CR3寄存器
mov page_directory, %eax # page_directory为页目录物理地址
mov %eax, %cr3
# 3. 启用分页和保护模式
mov %cr0, %eax
or $0x80000001, %eax # 设置PG位(31)和PE位(0)
mov %eax, %cr0
# 注意：必须同时启用PE和PG，否则会产生异常
TLB：地址转换的性能优化
TLB工作原理
Translation Lookaside Buffer（地址转换旁路缓存） 是CPU内置的硬件缓存，专门用于加速虚拟地址到物理地址的转换。
关键特性：
容量：通常8-4096个页表项
命中率：由于程序局部性原理，通常可达95%以上
访问速度：1个CPU周期 vs 内存访问的几十个周期
TLB管理策略
x86架构的简单策略：
CR3寄存器更新时强制刷新整个TLB
进程切换成本较高，但实现简单
其他架构的优化：
基于进程ID的标记机制
选择性TLB刷新
软件管理的TLB
实际应用与性能考量
内存管理的性能影响
地址转换开销：
TLB命中： ~1 CPU周期
TLB未命中： ~20-100 CPU周期（需访问页表）
缺页异常： ~100,000+ CPU周期（需磁盘I/O）
优化策略：
提高TLB命中率（数据局部性）
合理的页面大小选择
高效的页面置换算法
现代操作系统的扩展
64位架构的演进：
4级或5级页表结构
更大的虚拟地址空间
NUMA感知的内存管理
新技术的应用：
大页（Huge Pages）支持
内存去重和压缩
容器化的内存隔离
总结与展望
操作系统内存管理的演进历程体现了计算机系统不断追求性能、安全性和灵活性平衡的过程：
技术演进的驱动力
硬件能力提升：从16位到64位，地址空间持续扩展
应用需求变化：从单任务到多任务，从简单到复杂
安全要求增强：从无保护到细粒度权限控制
核心设计原则
抽象与隔离：虚拟内存为每个进程提供独立的地址空间
按需分配：分页机制实现内存的高效利用
性能优化：TLB缓存和多级页表的精妙平衡
向后兼容：每一代技术都保持对历史软件的支持
现代意义
这些经典的内存管理机制不仅是操作系统的基础，也为云计算、虚拟化、容器等现代技术提供了理论基础。理解这些机制有助于：
系统性能调优：了解内存访问模式对性能的影响
安全漏洞分析：理解内存保护机制的工作原理
新技术学习：为学习现代内存管理技术打下基础
内存管理技术的发展远未停止，随着新的计算范式和硬件技术的出现，我们还将见证更多创新的出现。
