视频会议摄像机概述

前言

超级感谢您使用本公司视频会议产品!在使用本产品之前，敬请仔细阅读使用手册。本手册详细介绍了多功能视频会议摄像机的功能、安装和使用操作的一般原则及方法。本系列视频会议摄像机是一款高性能、高灵敏度的彩色视频摄像机，具备水平340度任意方位与垂直120度方向可调，装备了原装进口高性能数字处理(DSP)一体化摄像机，具备 SONY VISCA通讯协议以及PELCO P/D协议。

除了遥控操作外还可以使用RS-232/485接口实现远程的准确控制。

般安全要求

为防止本产品或其相连接的其他的任何产品受到损坏，为了避免可能发生的危险，本产品只能在规定的范围内使用;在安装和使用产品之前，请阅读下列安全注意事项。

●只能由合格的技术人员去执行安装和维修:

●不能安装在有雨淋和潮湿的地方;不要在超出限定温度、湿度或电源规格的状态下使用摄像机:

●只能使用本公司推荐的备用零件;

●在更换和维修本产品的电路单元后，请用万能表测试，避免不应有的短路和断路:

·清洗摄像机外罩时，请使用干的软布擦拭，如污垢严重时，请使用中性清洁剂轻轻拭:●不要用强烈的或带有腐蚀的清洁剂，以免损伤外罩和镜头;

●要特别小心,轻拿轻放，勿用力挤压机芯结构部件，以免造成会议摄像机故障;●安装的支架应该能够承受三倍以上一体化摄像机的总重量。

主要功能特点

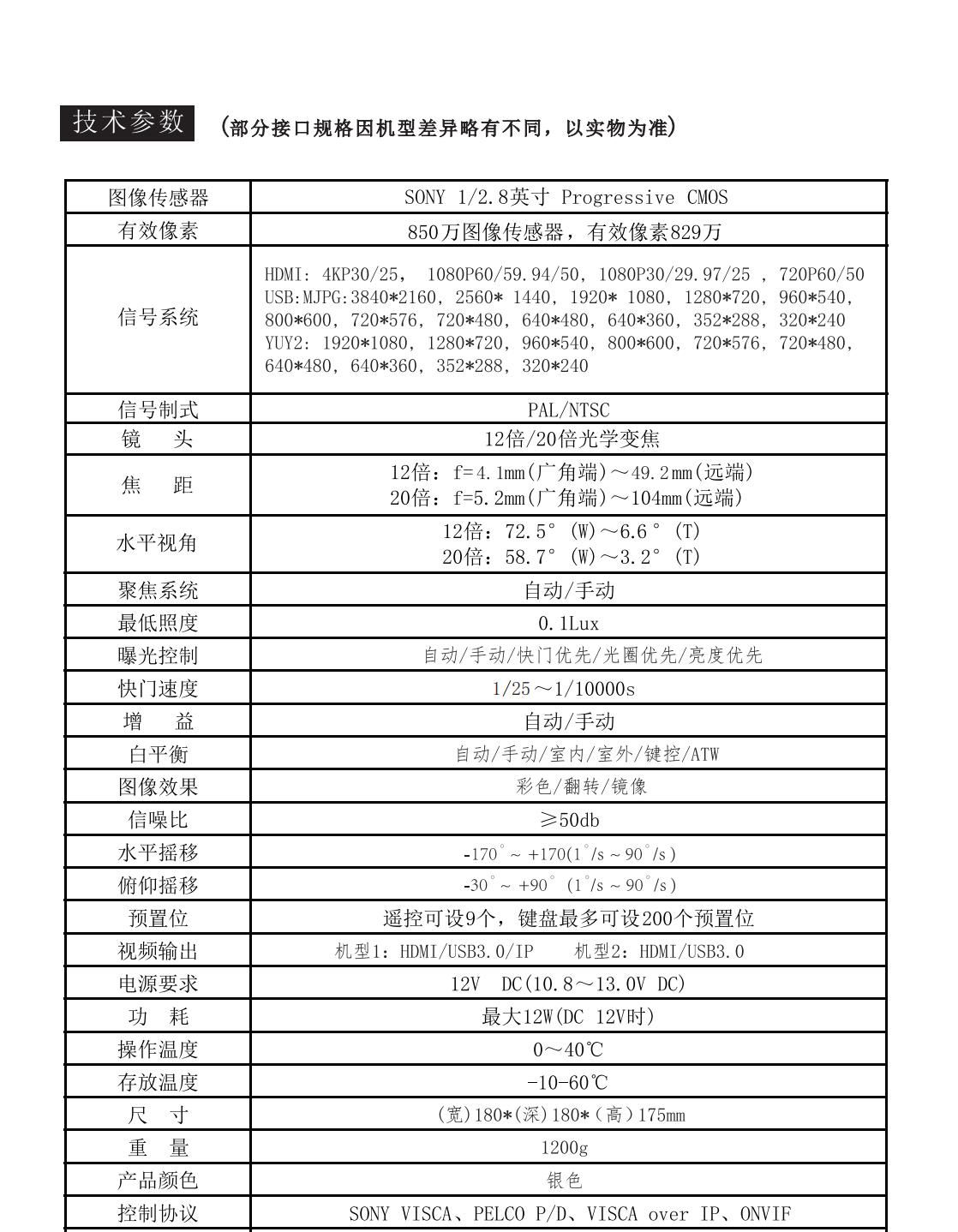

·最高850万，有效像素829万，可使用此摄像机拍摄高分辨率的图像。具有340度水平旋转与120度垂直转动。

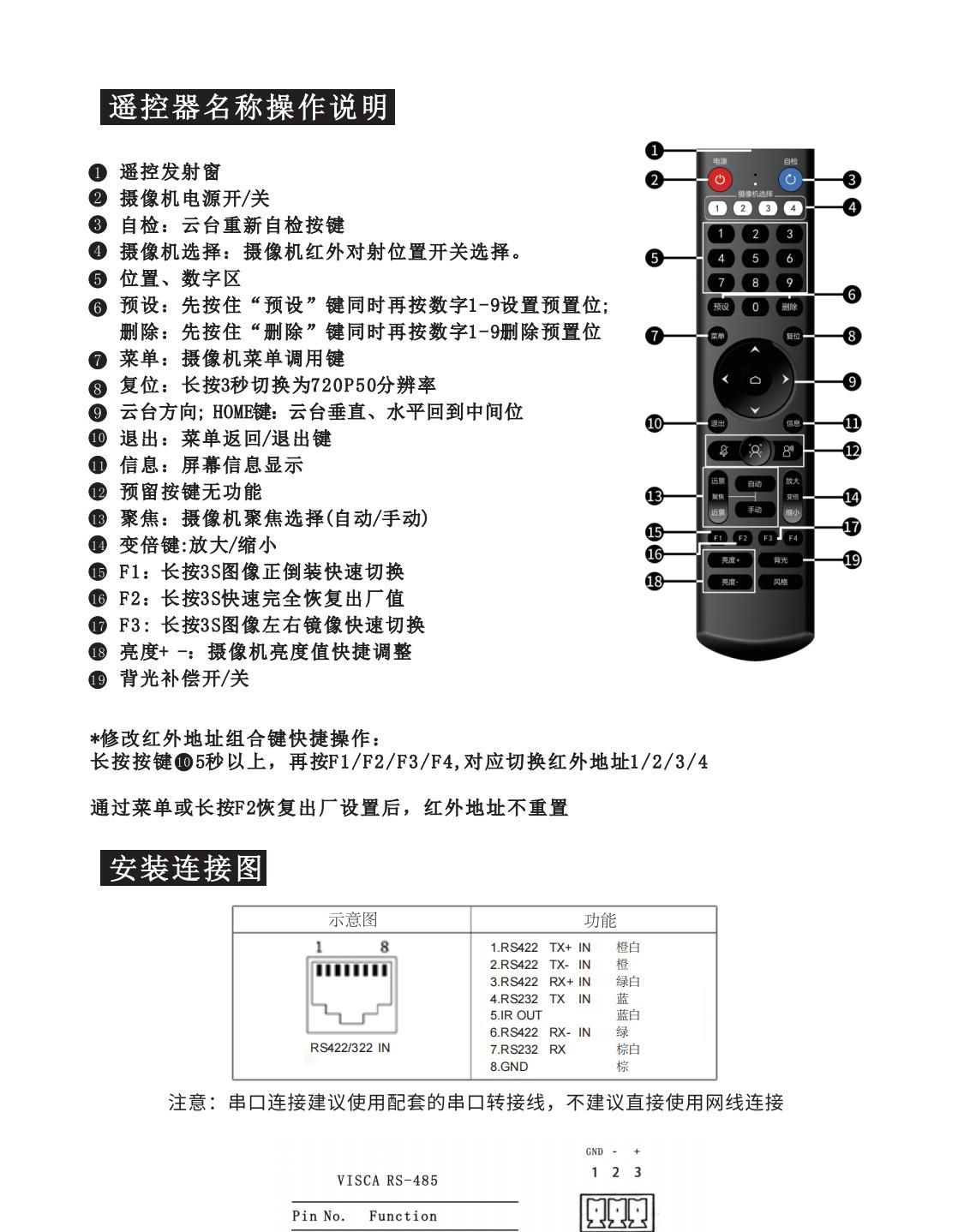

通过使用最新开发的数字信号处理器(DSP)可以提高数字变焦特性的图像质量。·多功能红外遥控器:遥控器可方便地控制摄像机的云台、镜头等基本功能。·通过菜单可选VISCA、PELCO协议，用于计算机控制摄像机。

多功能红外遥控和RS-485工业控制接口及电脑PC机RS-232控制多种方式。可支持200预置位。

●水平手动控制速度:最大90度/秒。垂直手动控制速度:最大90度/秒。●提供多功能的准确远程控制。

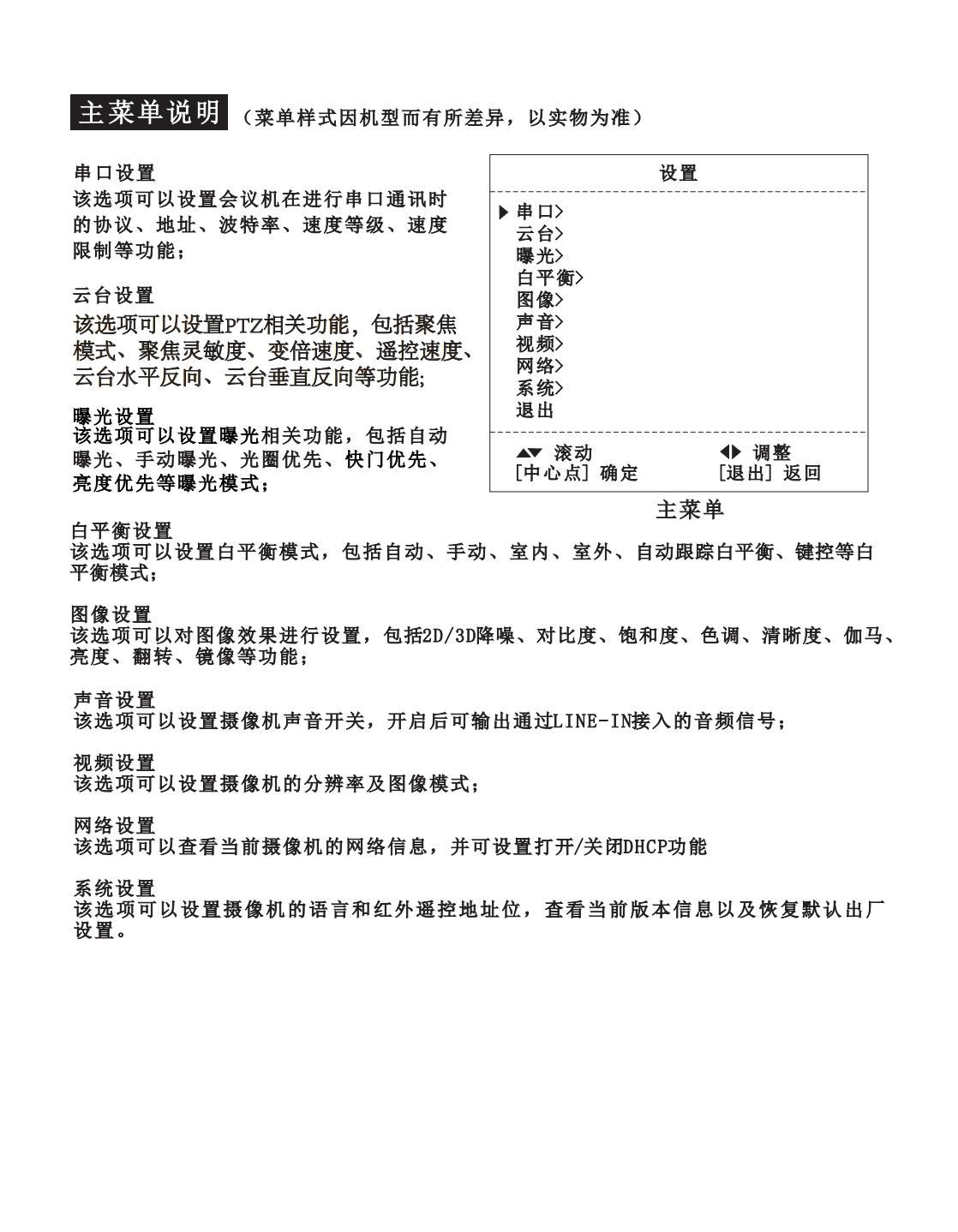

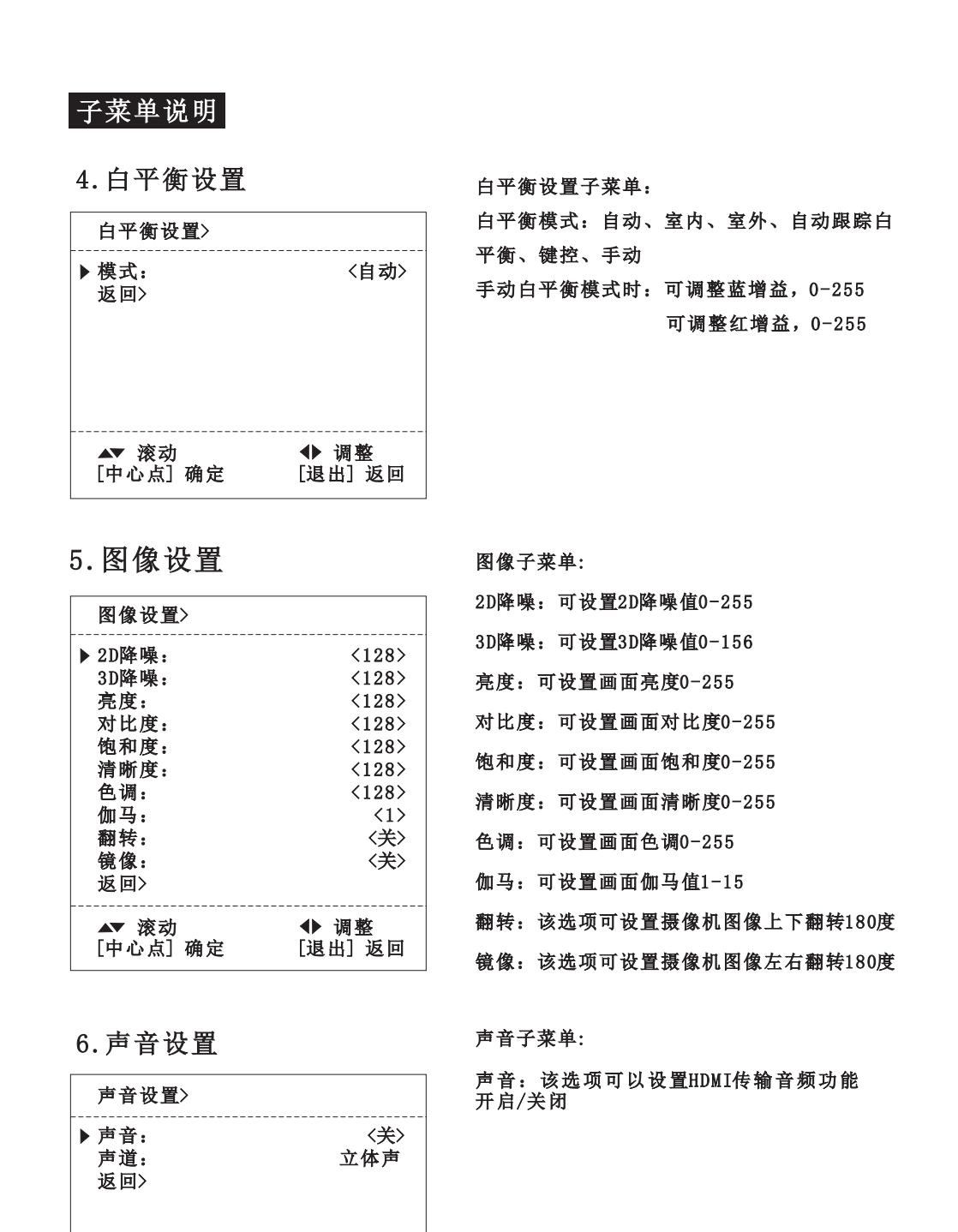

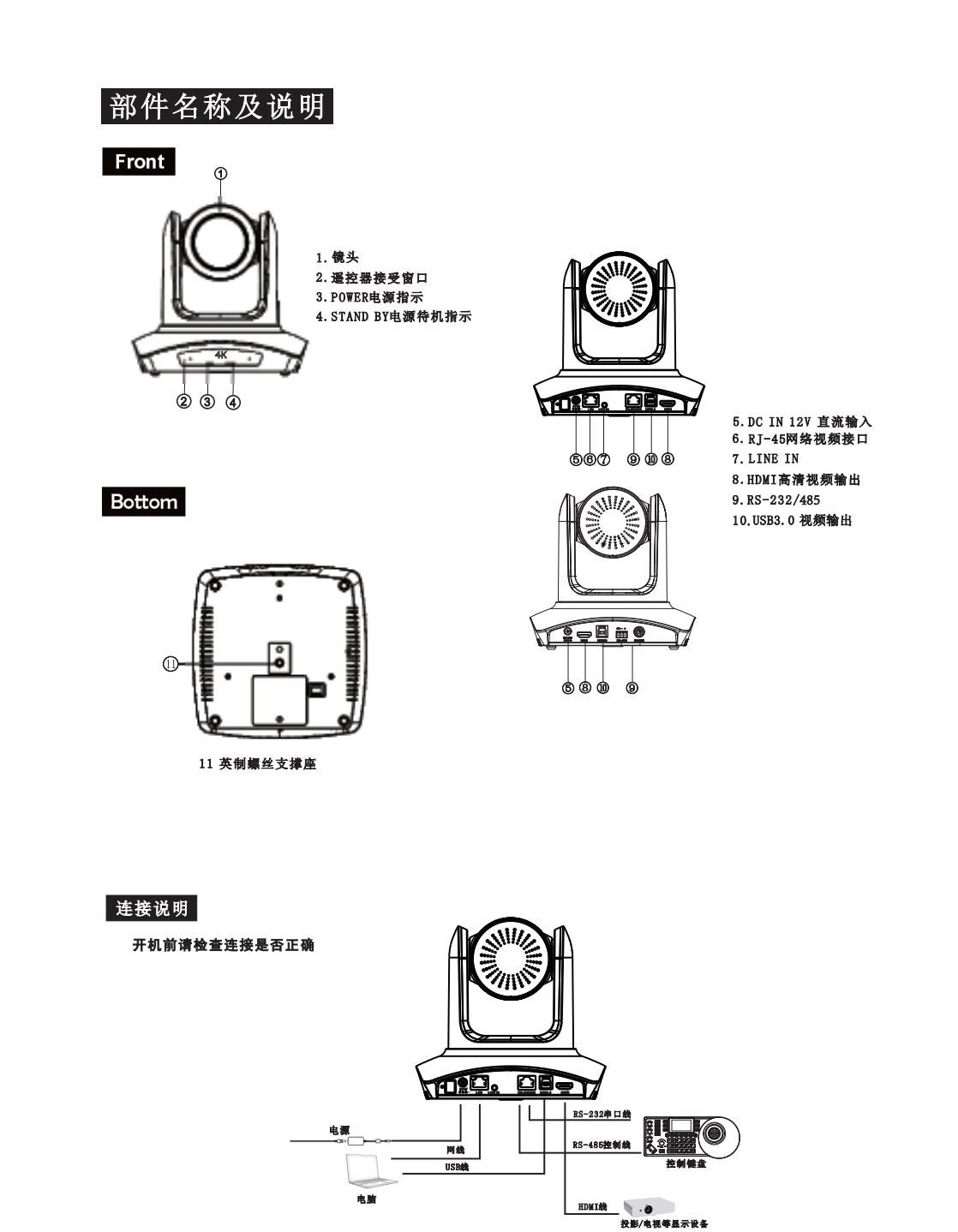

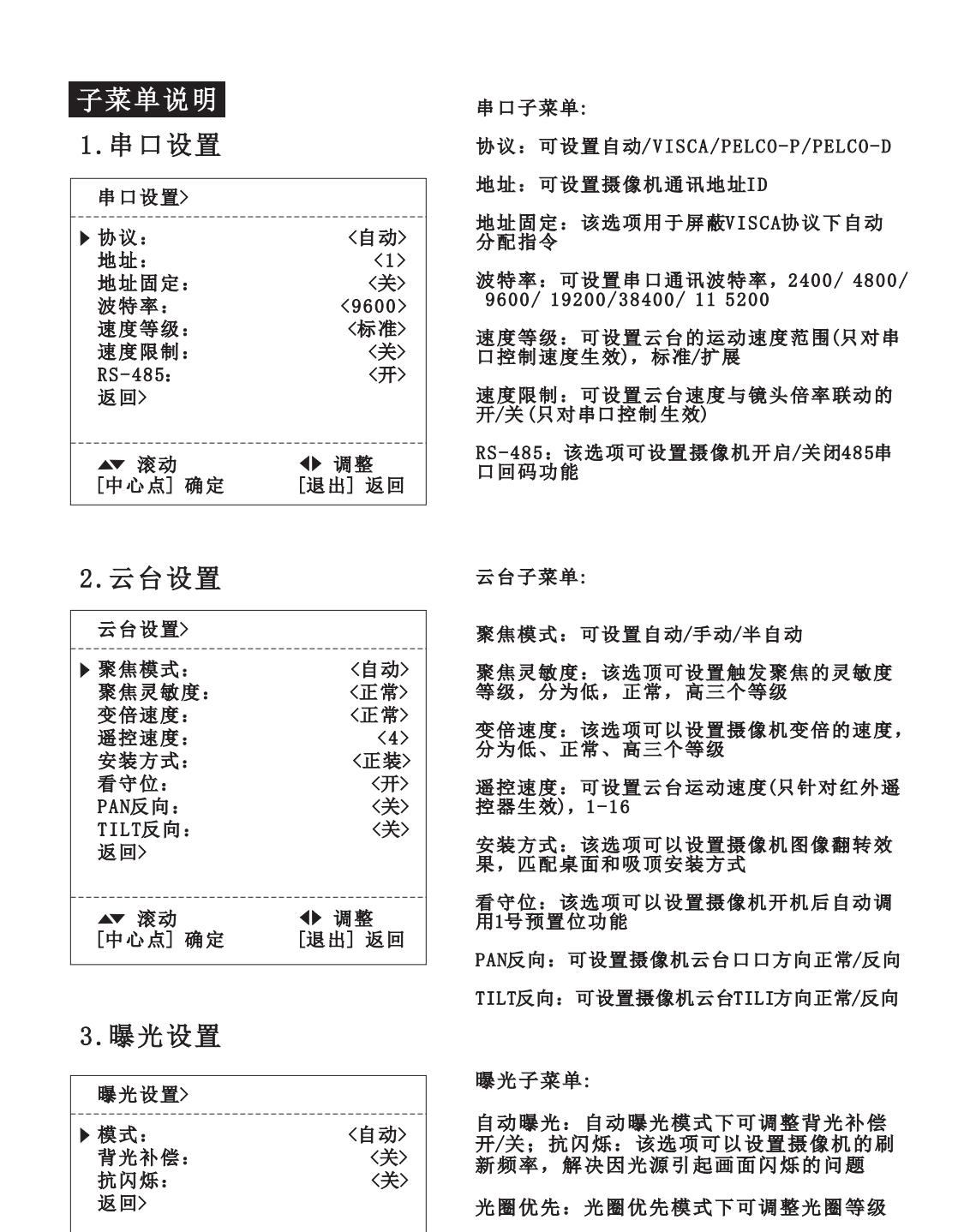

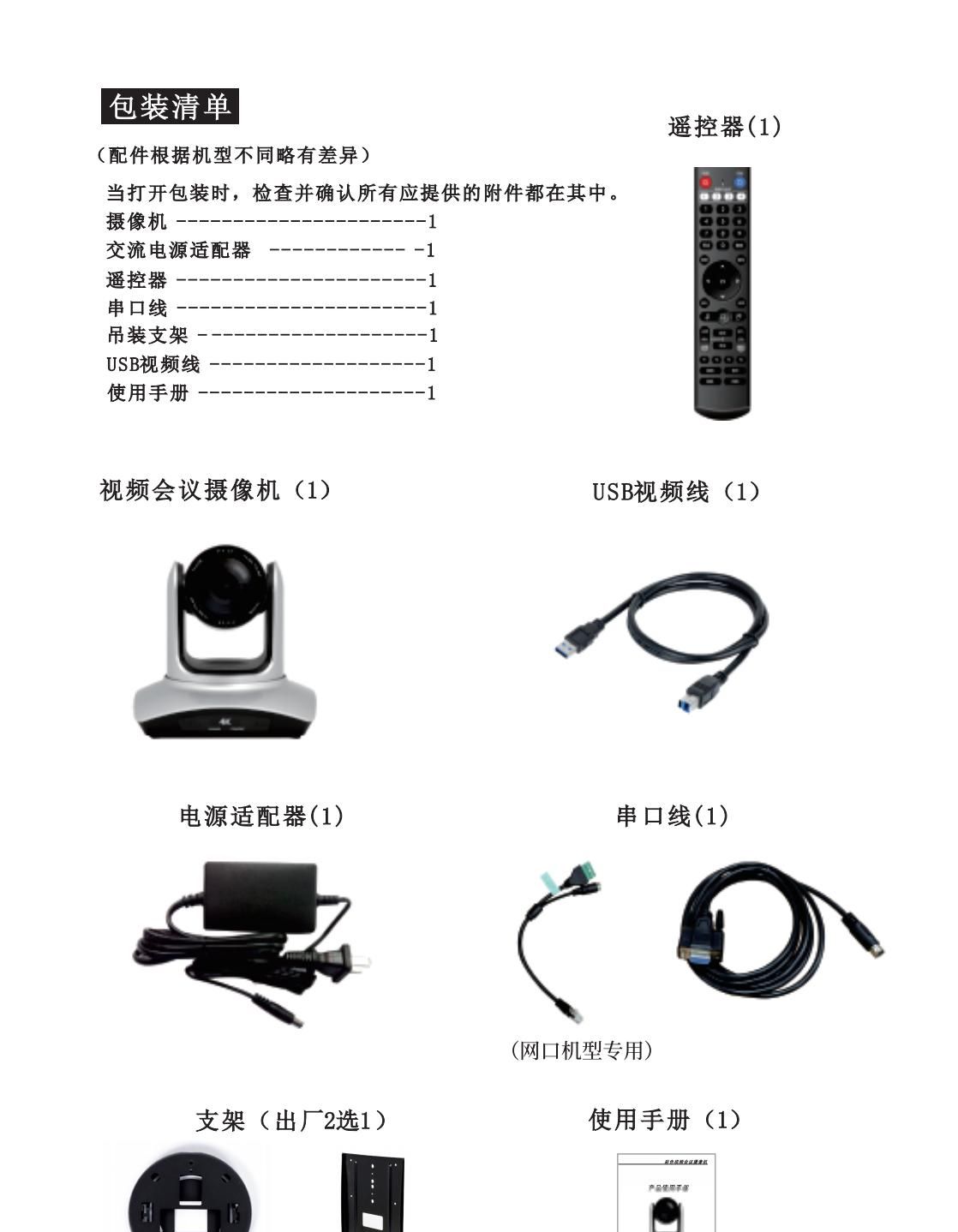

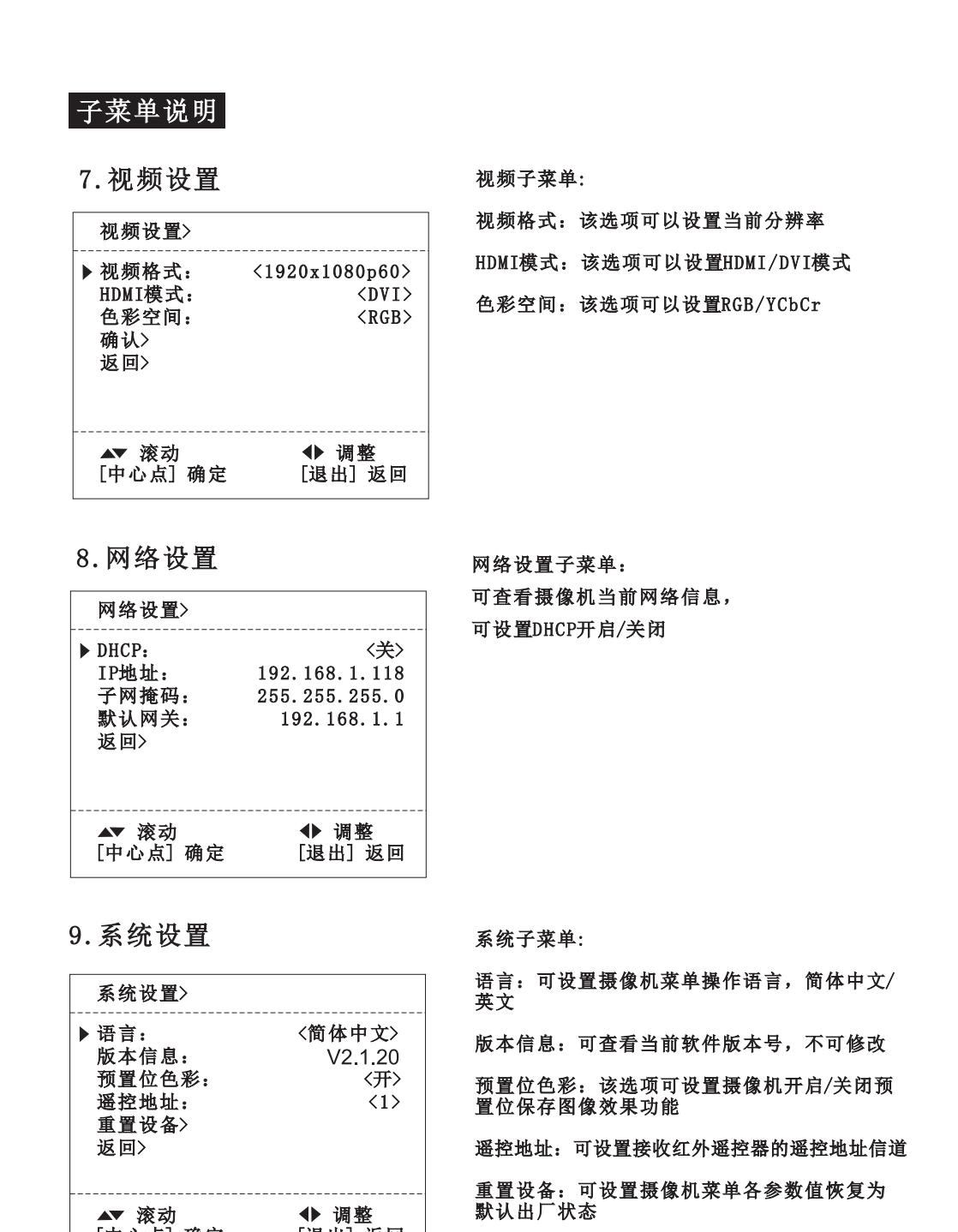

同三维S40-12K 20K两款摄像机

同三维S40-12K 20K两款摄像机

同三维S40-12K 20K两款摄像机

同三维S40-12K 20K两款摄像机

同三维S40-12K 20K两款摄像机

同三维S40-12K 20K两款摄像机

同三维S40-12K 20K两款摄像机

网络连接(带网口机型的功能)连接模式

直连模式:直接将摄像机与计算机用网络连接线连接。

网络连接模式:将摄像机连接到Internet网络中，可通过路由器或交换机接入网络中，用户通过浏览器即可登录设备。

计算机中须有摄像机IP所在网段，若未添加网段，则会出现无法登录等现象。如摄像机默认 IP地址为192.168.1.118，计算机中需添加1网段。具体方法如下:

第一打开计算机网络本地连接属性窗口，选中“Internet协议版本4(TCP/IPv4)”双击或点属性“Internet协议版本4(TCP/IPv4)”后进入属性窗口，点击“高级”进入高级TCP/ IP设置，在IP地址栏中添加IP和子网掩码，添加完成后点“确定”即完成IP网段添加。用户可根据自己修改的摄像机IP地址添加相应网段。

网络登录 WEB端登录:

在浏览器地址栏中输入设备IP地址默认为192.168.1.118，回车进入Web客户端登录界面。在[用户名]栏输入admin，在[密码]栏输入admin，通过验证，即可进入后台预览界面。

语言选择:登录界面下方可显示选择语言。

预览及云台

图像预览

登录成功后进入管理界面，默认进入的是视频预览界面。在预览界面左侧，为图像预览区，在预览界面右侧，为云台控制区域，具体可实现以下功能:云台向上转动，云台向下转动，云台向左转动,云台向右转动，云台恢复起始正中位置，镜头变倍缩小，镜头变倍放大，近焦远焦调整，云台速度等级调整，变倍速度等级调整，聚焦模式调整;设定预置位编号，编号1开始计数，为1号预量位;保存当前设定的预置位;删除对应的预置位;调用对应的预置位。

配 置

点击界面上方的“配置”进入软件参数配置界面，主要有以下选项:系统、网络、音视频、图像、用户管理。系统

1) 、系统设置:显示设备基本信息(不可调)，时间配置用于配置系统时间;

2) 、系统维护:可用于软件升级，恢复出厂设置和重启设备。

网络

1) 、基本配置

TCP/IP配置

网络连接 (带网口机型的功能)

配 置

DHCP:设置是否开启自动获取IP:

IP地址:设置IP地址,默认为192.168.1.118,此处IP即为登录web页面的地址;子网掩码:设量子网掩码(默认为255.255.255.0);默认网关:设置默认网关(默认为192.168.1.1):

首选DNS服务器:设置DNS服务器(默认为192.168.1.1)。

DDNS状态选择

端口配置

HTTP端口:设置HTTP端口,默认为80; RTSP端口:视频获取端口,默认为554;0NVIF端口:设置ONVIF端口,默认为2000;服务端口:设置服务端口,默认为90;

VISCA IP端口:显示VISCA IP端口，默认为52381。

2) 、高级配置

可配置SRT、RTMP、RTSP等相关参数。

视音频1)、视频

设置视频压缩格式，默认压缩格式为H.264/H.265;

码流:设置不同的视频输出模式，选用不同的码流。主码流可选1920*1080;视频帧率:设置视频帧率: I帧间隔:设置关键帧间隔;码率类型;默认可变码率;

图像质量:可变码率条件下，可选图像质量;码率上限:128~20000可选。

2)、音频配置网络音频。

图像

图像参数图像参数界面可对图像效果进行以下调整:

图像调节:可设置画面亮度、对比度、饱和度、锐度、色度、3D降噪等功能:曝光:可设量曝光模式、快门速度、增益、光圈等;图像增强:可设置左右镜像、上下镜像、背光补偿;白平衡:可设置白平衡模式、红蓝增益效果图像。

用户管理

用于修改用户名、密码。
