项目背景

企业内部有4个视频监控摄像头，需要通过VPN隧道与上级单位的视频监控平台进行对接，实现对这4路摄像头的实时画面进行预览、回放以及管理。

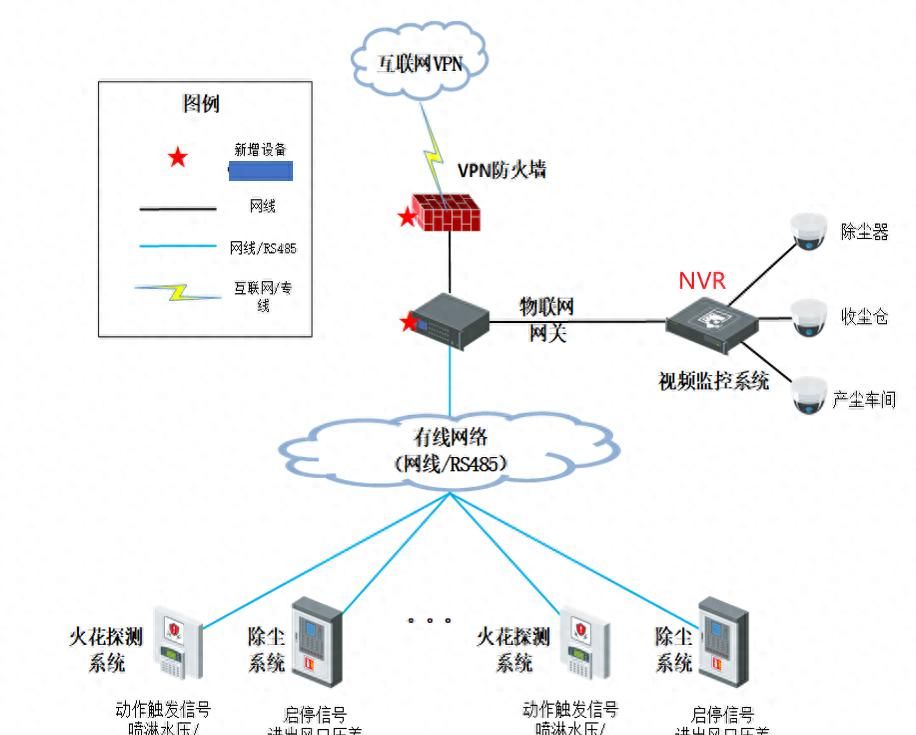

网络拓扑

企业现有网络架构比较简单，H3C防火墙作为出口网关，部署在企业网络的边界；H3C防火墙下连一台核心交换机，NVR主机和摄像头通过PoE交换机与核心交换机直连。

新增S02防火墙部署方式

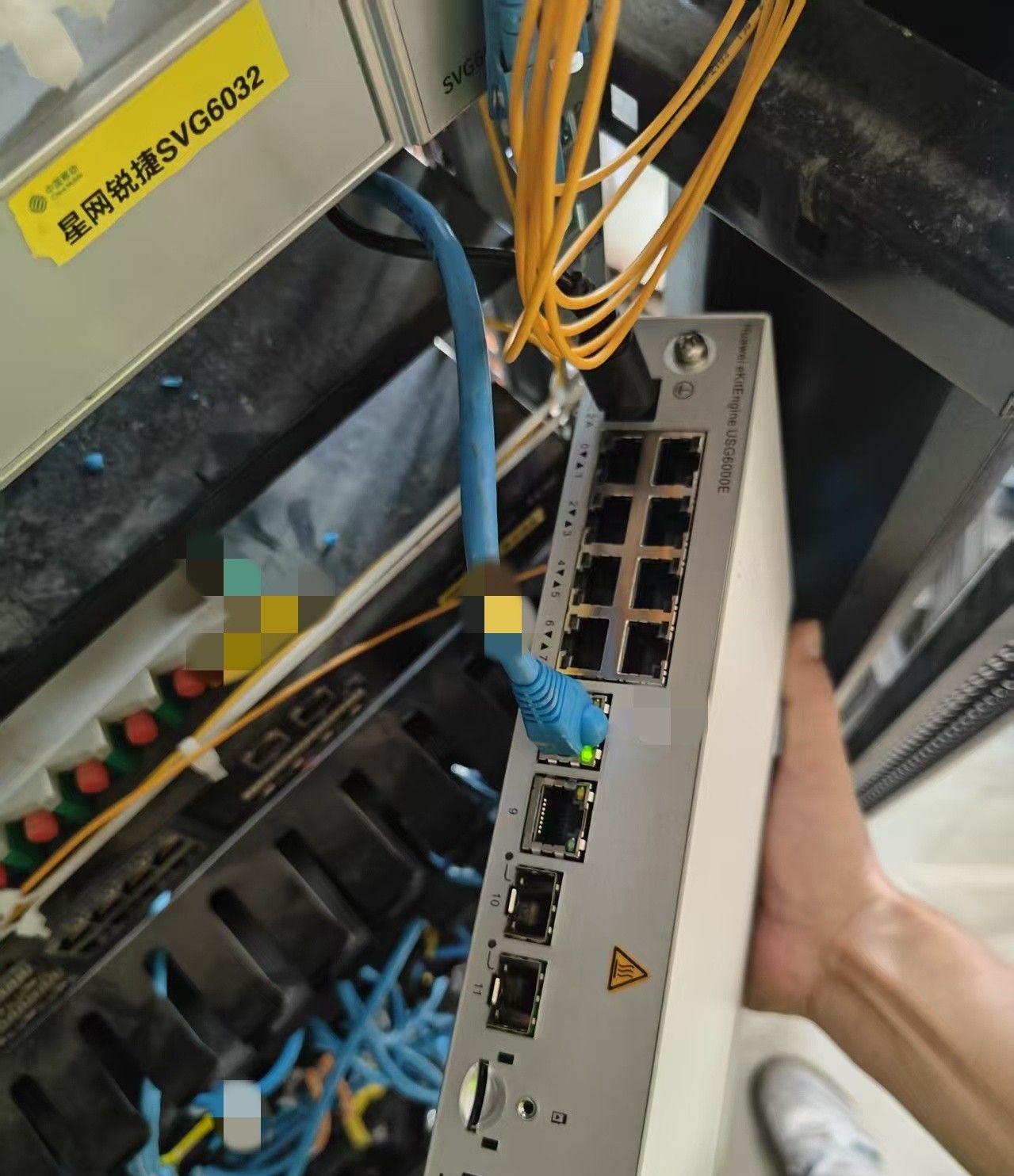

新增1台华为USG6000E-S02防火墙，旁挂在核心交换机，不改变原来的拓扑架构，与上级视频监控平台建立IPSec隧道，仅对监控摄像头进行加密传输，视频监控摄像头的网段是10.0.0.0，掩码25，视频监控录像机（NVR）的IP地址：10.0.0.8。

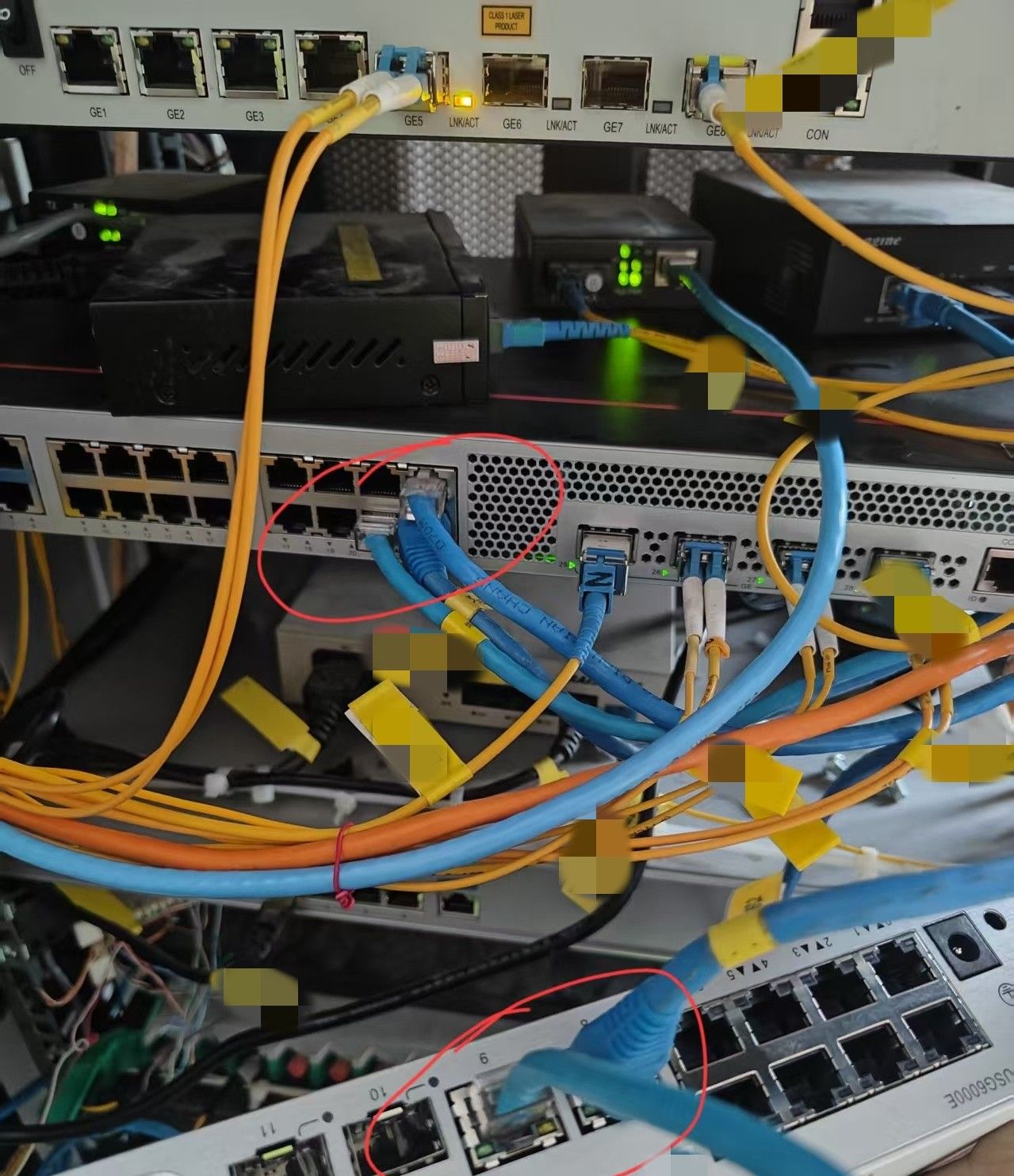

S02防火墙1-2口连接核心交换机1-2口，防火墙1口配置三层接口地址：8.8.8.1，掩码30；防火墙2口配置三层接口地址：172.X.X.1，掩码26，这个地址是由上级视频监控平台分配的。

核心交换机1口配置三层接口地址：8.8.8.2，掩码30；2口配置三层接口地址：172.X.X.2，掩码26。

新增S02防火墙详细配置

1、NAT策略，内网视频监控摄像头的报文通过防火墙接口2转发出去时，需要做源NAT转换，即转换为出接口地址172.X.X.1，因此需要配置NAT Policy：

nat-policy

rule name ipsec_vpn_1

egress-interface GigabitEthernet0/0/2

action source-nat easy-ip

2、静态路由

默认路由：ip route-static 0.0.0.0 0.0.0.0 GigabitEthernet0/0/2 172.X.X.2

回程路由：ip route-static 10.0.0.0 255.255.255.128 GigabitEthernet0/0/1 8.8.8.2

3、端口映射（目的NAT转换）

访问172.X.X.1的30080、37777-37778、554、30443端口，映射到内网NVR_IP地址10.0.0.8的对应端口：

nat server 30080 protocol tcp global 172.X.X.1 30080 inside 10.0.0.8 www no-reverse

nat server 37777 protocol tcp global 172.X.X.1 37777 inside 10.0.0.8 37777 no-reverse

nat server UDP37778 protocol udp global 172.X.X.1 37778 inside 10.0.0.8 37778 no-reverse

nat server UDP554 protocol udp global 172.X.X.1 554 inside 10.0.0.8 554 no-reverse

nat server 554 protocol tcp global 172.X.X.1 rtsp inside 10.0.0.8 rtsp no-reverse

nat server 30443 protocol tcp global 172.X.X.1 30443 inside 10.0.0.8 443 no-reverse

4、IPSec VPN配置

IPSec VPN提议通过Web网页进行配置，需要注意的是两端的加密方式和预共享密码必须要一致，其它的按照实际情况配置，这里就不再详细说明了。

核心交换机配置

配置策略路由（流分类、流行为、流策略），将内网视频监控网段10.0.0.0/24的默认路由下一跳重定向至8.8.8.1。

出口网关（H3C防火墙）配置

1、新增一条回程路由，目的地址172.X.X.0/26，下一跳指向核心交换机；

2、新增NAT端口映射，将公网接口IP地址的UDP500和4500端口，映射到172.X.X.1，用于建立IPSec VPN隧道；

3、配置安全策略，放通对应的流量。
