iOS高级开发工程师面试——常见第三方框架架构设计

一、SDWebImage

1. SDWebImage 组织架构：
2. SDWebImage 图片加载流程：

二、AFNetWorking

AFNetWorking 组织架构：主要有5个模块

一、SDWebImage

1. SDWebImage 组织架构：

图片[1] - iOS高级开发工程师面试——常见第三方框架架构设计 - 宋马
SDWebImageDownloader ：负责维持图片的下载队列；
SDWebImageDownloaderOperation：负责真正的图片下载请求；
SDImageCache：负责图片的缓存；
SDWebImageManager：是总的管理类，维护了一个SDWebImageDownloader 实例和一个 SDImageCache 实例，是下载与缓存的桥梁;
SDWebImageDecoder：负责图片的解压缩；
SDWebImagePrefetcher：负责图片的预取；
UIImageView+WebCache：和其他的扩展都是与用户直接打交道的。

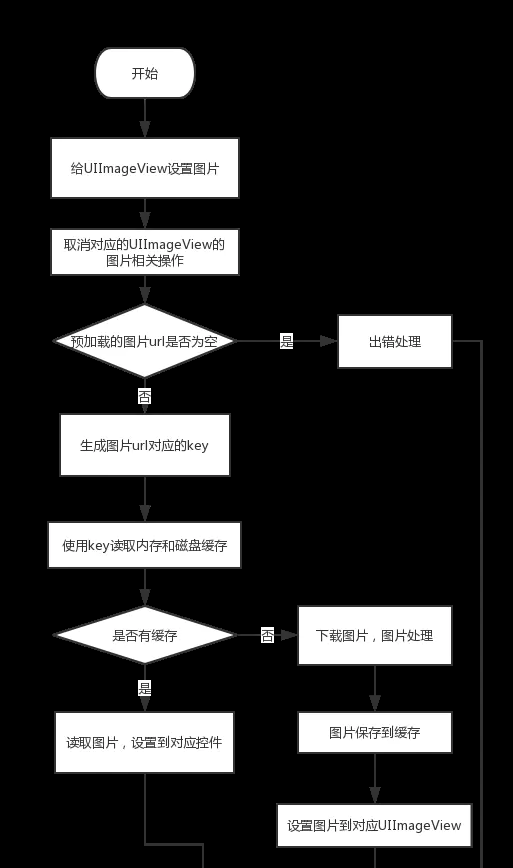

2. SDWebImage 图片加载流程：

判断图片URL 是否为 nil，是则做出错处理并返回;
URL MD5加密生成 key;
根据 key 读取内存（memory）缓存, 有则拿到图片返回，否则往下;
根据 key 读取磁盘（disk）缓存,有则拿到图片返回，否则往下;
根据URL 下载图片，下载成功则将图片保存到内存和磁盘中返回图片

二、AFNetWorking

AFNetWorking 组织架构：主要有5个模块

AFHTTPSessionManager ：是对 NSURLSession 的封装，负责发送网络请求，是 AFNetWotking 中使用最多一个模块

AFNetworkingReachabilityManager ：实时监测网络状态的工具类

AFSecurityPolicy ：网络安全策略的工具类，主要是针对于 Https 服务

Serializstion ：请求序列化工具类

AFURLRequestSerialization：请求入参序列化工具基类

AFURLResponseSerialization ：请求回参序列化工具基类

AFJSONResponseSerializer ： Json 解析器，
AFNetWorking 的默认解析器
AFXMLParserResponseSerializer ：XML 解析器
AFHTTPResponseSerializer ：万能解析器，直接返回二进制数据（NSData），服务器不会对数据进行处理

UIKit ：对iOS UIKit 的扩展
5.1. AFNetworking 2.x怎么开启常驻子线程？为何需要常驻子线程？
在 2.x 版本中 AFNetWorking 通过 RunLoop 开启了一个常驻子线程，具体代码是这样的

+ (void)networkRequestThreadEntryPoint:(id)__unused object {

    @autoreleasepool {

        [[NSThread currentThread] setName:@"AFNetworking"];

        NSRunLoop *RunLoop = [NSRunLoop currentRunLoop];
        [RunLoop addPort:[NSMachPort port] forMode:NSDefaultRunLoopMode];
        [RunLoop run];
    }
}

+ (NSThread *)networkRequestThread {

    static NSThread *_networkRequestThread = nil;
    static dispatch_once_t oncePredicate;
    dispatch_once(&oncePredicate, ^{

        _networkRequestThread = [[NSThread alloc] initWithTarget:self selector:@selector(networkRequestThreadEntryPoint:) object:nil];
        [_networkRequestThread start];
    });

    return _networkRequestThread;
}

为何要开启常驻子线程？
NSURLConnection 的接口是异步的，然后会在发起的线程回调。而一个子线程，在同步代码执行完成之后，一般情况下，线程就退出了。那么想要接收到 NSURLConnection 的回调，就必须让子线程至少存活到回调的时机。而AF让线程常驻的原因是，当发起多个http请求的时候，会统一在这个子线程进行回调的处理，所以干脆就让其一直存活下来。
上面说的一般情况，子线程执行完任务就会退出。子线程能够继续存活，就需要通过RunLoop来开启常驻线程。

5.2. AFURLSessionManager 与 NSURLSession 的关系，每次都需要新建 manager 吗？
AFNetWorking 中 manager 与 session 是1对1的关系， AFNetWorking 会在 manager 初始化的时候创建对应的 NSURLSession 。同样， AFNetWorking 也在注释中写明了可以提供一个配置好的 manager 单例来全局复用。
这里复用 session 其实就是在利用 http2.0 的多路复用特点，减少访问同一个服务器时，重新建立 tcp 连接的耗时和资源。

5.3. AFSecurityPolicy 如何避免中间人攻击？
现在，由于苹果ATS的策略，基本都切到HTTPS了，HTTPS 的基本原理还是需要了解一下的，这里不做介绍。
通常，首先我们要了解中间人攻击，大体就是黑客通过截获服务器返回的证书，并伪造成自己的证书，通常我们使用的 Charles/Fiddler 等工具实际上就可以看成中间人攻击。
解决方案其实也很简单，就是 SSL Pinning 。 AFSecurityPolicy 的 AFSSLPinningMode 就是相关设置项。
SSL Pinning 的原理就是需要将服务器的公钥打包到客户端中， tls 验证时，会将服务器的证书和本地的证书做一个对比，一致的话才允许验证通过

typedef NS_ENUM(NSUInteger, AFSSLPinningMode) {

    AFSSLPinningModeNone,
    AFSSLPinningModePublicKey,    // 只验证证书中的公钥
    AFSSLPinningModeCertificate,    // 验证证书所有字段，包括有效期之内
};

由于数字证书存在有效期，内置到客户端后就存在失效后导致验证失败的问题，所以可以考虑设置为 AFSSLPinningModePublicKey 的模式，这样的话，只要保证证书续期后，证书中的公钥不变，就能够通过验证了。

5.4. AFNetWorking 3.x 为什么不再需要常驻线程？
AFNetWorking 2.x 使用NSURLConnection，痛点就是：**发起请求后，这条线程并不能随风而去，而需要一直处于等待回调的状态。**所以 AFNetWorking2.x 在权衡之后选择了常驻线程。

AFNetWorking 3.x 之后使用了 NSURLSession ：

self.operationQueue = [[NSOperationQueue alloc] init];
self.operationQueue.maxConcurrentOperationCount = 1;
self.session = [NSURLSession sessionWithConfiguration:self.sessionConfiguration delegate:self delegateQueue:self.operationQueue];

AFNetWorking 3.x 使用 NSURLSession 解决了 NSURLConnection 的痛点，从上面的代码可以看出，NSURLSession发起的请求，不再需要在当前线程进行代理方法的回调。可以指定回调的 delegateQueue ，这样我们就不用为了等待代理回调方法而苦苦保活线程了。

同时还要注意一下: 指定的用于接收回调的Queue的 maxConcurrentOperationCount 设为了 1 ，这里目的是想要让并发的请求串行的进行回调。

为什么 3.0 中需要设置为 1 ？
self.operationQueue.maxConcurrentOperationCount = 1;

解答：功能不一样：3.0的operationQueue是用来接收NSURLSessionDelegate回调的，
鉴于一些多线程数据访问的安全性考虑，
设置了maxConcurrentOperationCount = 1 来达到串行回调的效果。
而2.0的operationQueue是用来添加operation并进行并发请求的，所以不要设置为1。

- (AFHTTPRequestOperation *)POST:(NSString *)URLString
                      parameters:(id)parameters
                         success:(void (^)(AFHTTPRequestOperation *operation, id responseObject))success
                         failure:(void (^)(AFHTTPRequestOperation *operation, NSError *error))failure
{

    AFHTTPRequestOperation *operation = [self HTTPRequestOperationWithHTTPMethod:@"POST" URLString:URLString parameters:parameters success:success failure:failure];
    [self.operationQueue addOperation:operation];
    return operation;
}

为什么要串行回调？

- (AFURLSessionManagerTaskDelegate *)delegateForTask:(NSURLSessionTask *)task {

    NSParameterAssert(task);
    AFURLSessionManagerTaskDelegate *delegate = nil;
    [self.lock lock];
    //给所要访问的资源加锁，防止造成数据混乱
    delegate = self.mutableTaskDelegatesKeyedByTaskIdentifier[@(task.taskIdentifier)];
    [self.lock unlock];
    return delegate;
}

这边对 self.mutableTaskDelegatesKeyedByTaskIdentifier 的访问进行了加锁，目的是保证多线程环境下的数据安全。既然加了锁，就算 maxConcurrentOperationCount 不设为 1，当某个请求正在回调时，下一个请求还是得等待一直到上个请求获取完所要的资源后解锁，所以这边并发回调也是没有意义的。相反多 task 回调导致的多线程并发，还会导致性能的浪费。所以 maxConcurrentOperationCount = 1 。
