❲infoQ❳百度袁华良：如何快速搭建一个完整的移动端直播

来源：韩婷

原文地址：
http://www.infoq.com/cn/news/2016/07/baidu-Live-mobile-terminal-syste

伴随着直播行业的迅猛发展和各种新特性的增加，直播再也不是仅仅满足于主播单向传播的模式，它的互动性和实时性更强。这也为技术上带来了新的挑战，越来越多的开发者开始关注如何快速搭建一个完整的直播系统。

在7月2号由百度开发者中心、百度开放云联合举办的第64期“百度开放云移动游戏和直播技术解读”沙龙上，来自百度开放云数字媒体解决方案架构师袁华良，介绍了百度直播产品LSS背后的技术，以及如何利用LSS快速搭建直播系统。

演讲者简介：

袁华良，百度开放云数字媒体解决方案架构师，加入百度前，担任华为公司云计算解决方案架构师，专注于交通、教育、医疗等行业云计算解决方案。目前主要负责百度开放云数字媒体解决方案的研究与设计工作，提供端到端的一系列解决方案。

一、背景：网红经济给移动直播带来的挑战

泛娱乐直播被赋予了更多娱乐和社交的属性，只要你有一部能上网的手机，就可以随时随地发起或观看直播，而且今天的直播也不再满足于主播单向传播的模式，互动性和实时性更强，也为技术上带来了新的挑战。

• 实时互动要求直播内容从主播端到观看端做到超低时延，目前业内最高水平可将时延控制在1~3s。

• 稳定流畅是评估直播性能的核心技术指标，但多种网络形式及带宽环境（WiFi，2G/3G/4G等），以及不同的直播生产及消费工具的并存，给直播的稳定流畅性带来了诸多挑战。

• 视频质量和带宽损耗一般成正比，即视频质量越高，带宽损耗越大。如何在最低的带宽损耗下获得最高的视频质量，就成为直播平台和云计算服务商追求的目标。同时，移动端有限的计算资源也给视频压缩的有效性带来必定的考验。

• 美颜处理已成为全民直播的必备功能。人脸检测、皮肤检测、皮肤光滑等一系列计算复杂的像素处理过程，对实时性也是很大的挑战。

伴随着直播行业的迅猛发展，各大云服务商也纷纷推出了自己的直播云服务，而百度开放云早在去年9月就发布了一站式的视频直播解决方案——音视频直播LSS。

二、百度直播产品架构

针对移动直播所带来的挑战，百度进行了一系列的探索，推出了直播产品LSS。LSS是一个直播PaaS平台,提供直播从采集端到服务端，最后再到播放端的一站式全套SDK。

LSS的架构图如下图所示，前端可以通过手机、PC端进行采集，推到离它最近的CDN节点，然后经过上传加速，传至云平台，进行一系列处理，再通过合并，还原到离用户最近的CDN节点中，发送到播放器端。

三、六大技术点

LSS的关键技术点可以总结为：首屏秒开、上传下载加速、多码率满足复杂环境需求、分场景实时转码、全流程监控、智能多媒体处理六点。

首屏秒开

首屏秒开的原理：GOP Cache。

直播的数据，实则是一组图片，包括I帧、P帧、B帧，当用户第一次观看的时候，会寻找I帧，而播放器会到服务器寻找到最近的I帧反馈给用户。因此，GOP Cache增加了端到端延迟，由于它必须要拿到最近的I帧。

那么怎么解决这个问题呢？难道说我要牺牲GOP Cache长度来降低延时吗？通过以下表格的数据可以看到，GOP Cache的长度越长，画面质量越好，难道说说就不能兼得吗？答案当然是NO。

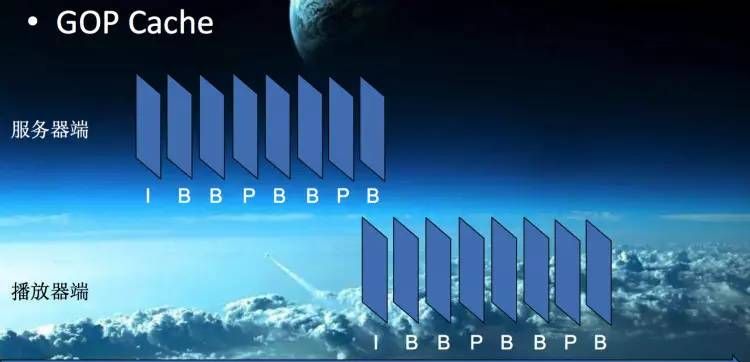

那我们是怎么做的呢？如下图所示，我们会在第一个I帧接入的时候做处理，这样既满足画面质量又满足首屏秒开的要求。

上传下载加速

提到上传下载加速，不得不提的是CDN。CDN的数量以及采用的调度算法都是决定分发效果的重大因素。

百度自建的CDN节点接入了市面上几乎所有的运营商，有一万多台的缓存服务器，同时还融合了第三方国外的CDN节点。

许多人有一个误解，认为CDN节点的数量越多，质量就越好。实则，影响其质量的，CDN节点质量及不仅仅是CDN节点的数量，还有其采用的调度算法，否则无法达到良好的分发效果。视频直播LSS所采用的CDN节点调度算法，和百度搜索的算法是一样的，可以达到毫秒级响应。

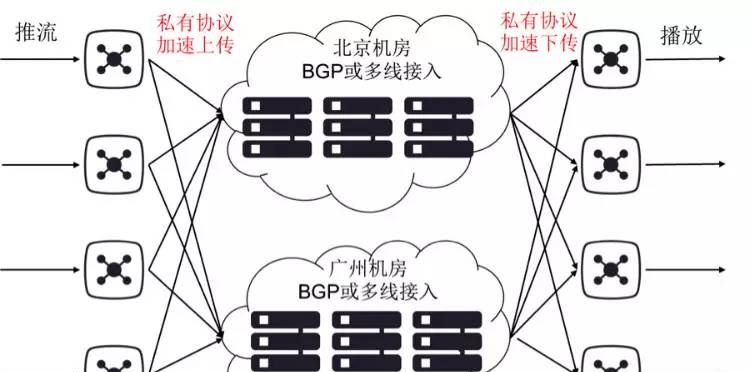

如下图所示，详细来说，我们第一个节点是推流到离用户最近的CDN节点，推流到CDN结点之后，会通过上传加速到北京和广州的两个集团，然后推给用户播放。这里的处理有一个亮点：传统的RTMP使用TCP时，三步握手等都会导致启动超级慢。列如AIMD在网络情况不好的时候，为了避免拥塞，传输的数据会下降，但是在直播领域的话，如果指数下降，那么画面就会滑屏。所以，我们采用了百度自有的私有协议，在CDN的边缘节点在原站加速下载，可以将传输的速率增大五到十倍，去保证直播延时在三秒之内。

多码率

最终的观众所处的网络情况是超级复杂的，有可能是WiFi，有可能4G、3G、甚至2G，那么怎么满足多方需求呢？

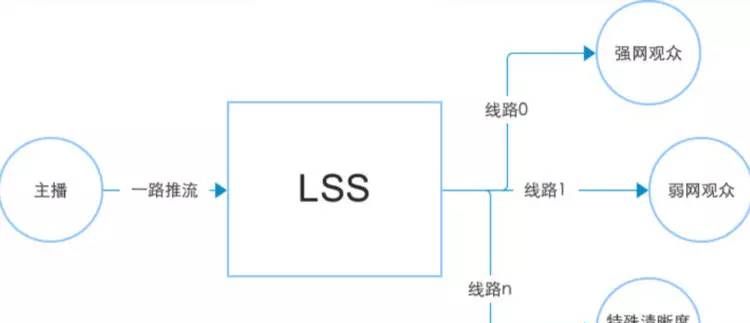

如下图所示，我们采用的是推流的最佳配制。主播一路推流,可同时输出多路直播流,可通过转码模板定制每路输出的音视频处理细节,最多支持5路.未来，我们还会支持主播根据当前网络环境推荐最佳推流配置。

分场景的实时转码

场景的分类是超级细致的，包括户外视频、电影、电视剧、动画、人像等，它们有什么区别呢？

户外视频，是低通率播器，色彩边界比较平滑，而游戏、教育更多的是电脑合成的视频，这种画面的质量会超级的锐化。

对于人像，我们需要对肤色进行调整，在不同场景下的编转码的参数也应该进行调整。

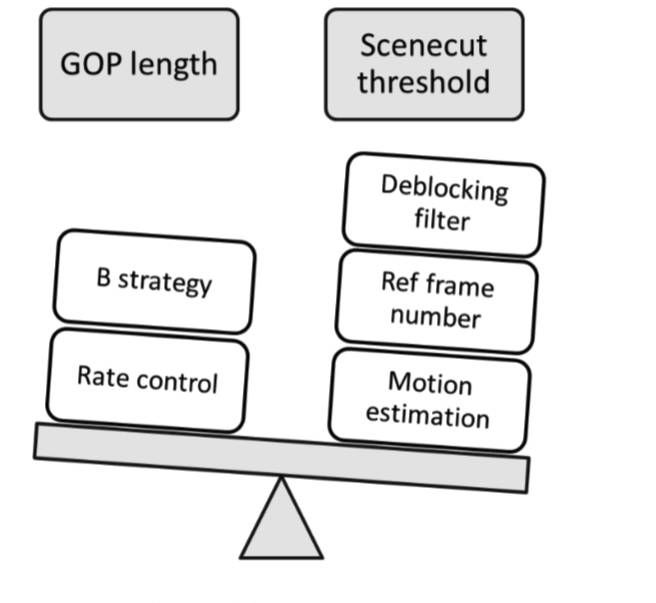

列如说我可能在户外视频、电影、电视剧我推荐的GOP length是5秒，但是在教育领域推荐更长。再列如说下图的Deblocking filter，在户外直播的情况下，由于边界不是超级锐化，那么Deblocking filter可以相对较大。而如果在游戏直播领域，采用跟户外一样的率播器的话，那么边界会模糊，用户观看的视觉效果也会受到影响。

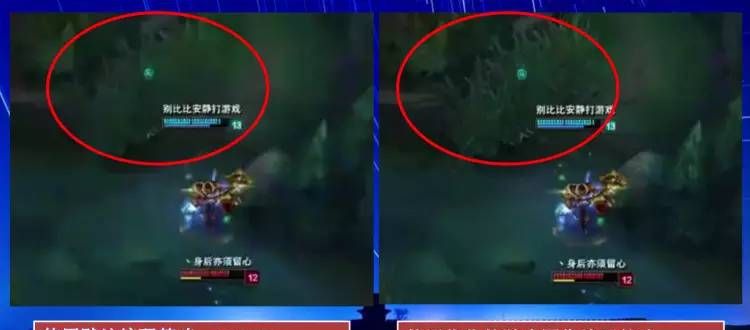

如下图所示，这是一个真实的截图。一个游戏场景，通过编转码的策略，峰值信噪比提高1.5dB从效果上看，清晰度有明显提升的。

全流程的监控

监控的目的保证上传和下载的流畅性。传统的监控系统监控的数值可能是时间、标准等。对于视片流的监控，则要针对帧率、码率、包括首帧时间等方面做监控。

如下图所示，这是一个下行码率和首屏时间的数据。从图中可以看到，下行码率是1.2左右，首屏时间相对比较杂乱，但基本是在500毫秒以下。

监控上传流畅性，我们有一套算法，下载码率在200~250的时候，我们会对整个的上传的流畅性进行打分。如果能平滑到30帧的话，可以打100分，从下图中的监控数据可以看出打分的机制。

智能多媒体处理

智能多媒体处理在直播中的应用是比较广泛的，通过智能的多媒体增加直播话题的趣味性，提供美颜和直播道具。百度的深度学习研究院比较擅长机械学习、人脸识别、语音识别等等。他们可以协助我们识别到人的几个特征点，包括鼻子、眼睛、嘴巴等。LSS和他们进行了深度结合，通过识别，再添加上各种各样的道具、模型，就形成了下图中的画面。

智能多媒体处理另外一个用途是黄反检测。如何保证平台不会涉及到色情的问题呢？色情图片，例如露点、低俗的图片，和一些正常图片，如婴儿的裸体、艺术裸体图片的差别是比较小的。怎么提高准确性，保证用户的内容不会被误判为色情内容呢？

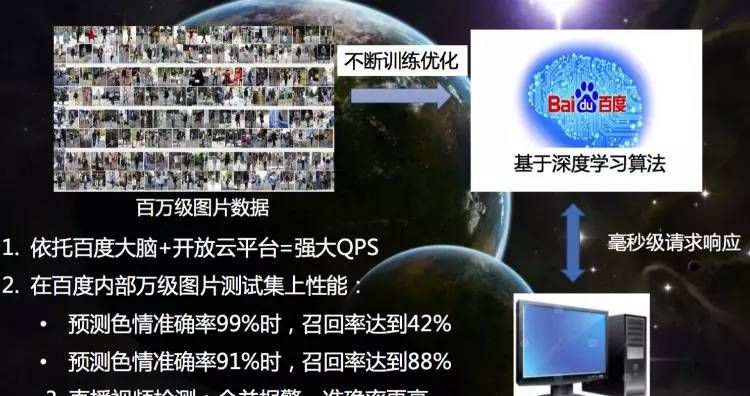

百度通过贴吧、搜索、图库、视频等产品，存储了大量的百万级的图片，通过人工智能深度学习算法不断地训练、优化，形成了黄反检测的机制，用于视频直播方面，可以保证不会误判。

四、开发者如何利用LSS快速搭建自己的直播平台

创建LSS直播会话

会话的创建和管理可以基于LSS控制台、API或SDK实现。以LSS控制台创建会话举例，

在控制台进入“会话管理”页签，选择接流服务器所属最近的区域，选择一种直播源协议：

• RTMP推流：选择RTMP推流协议，可直接完成并创建会话，系统将自动生成RTMP推流地址。

• RTMP/RTSP/HLS拉流：选择拉流协议，用户需填写已有直播源的拉流地址，系统从该地址拉取音视频流。

如不选择高级配置，系统默认使用“
live.rtmp_hls_forward_only”无损转发模板，即音视频输出格式与直播源保持一致。

完成并创建，即成功创建一个直播会话。

高级配置

• 实时转码，选择“内置转码模板”或“用户模板”灵活控制直播会话配置参数；

• 同步录制，选择已创建的“录制模板”，在直播过程中同步录制视频流。创建录制模板，请参考录制模板。

• 安全策略，目前仅支持默认安全策略，包括流认证推流认证，播放认证、内容加密、防盗链等功能；

• 通知，输入接口名称和接口地址，当直播会话状态转换时会主动向用户服务器推送消息。

直播推流或拉流

成功创建会话后，点击会话ID，进入会话详情页面。获取直播推流地址，开始推流、拉流操作：

• RTMP推流：获取推流地址后，即可使用LSS提供的推流SDK开发直播采集端软件或者使用第三方推流工具完成推流。详情请参考直播推流。

• RTMP/RTSP/HLS拉流：点击“开始拉流”按键，系统从用户输入的拉流地址拉取音视频流。

此时，会话的直播状态显示“直播中，有输入流”。

播放

在推流、拉流过程中，用户可直接在控制台进行播放音视频，或使用开放云提供多端播放器SDK进行播放，参见播放器SDK文档。

如何提高产品流量和曝光度

LSS还与百度相关产品进行了生态的结合，来提高流量及品牌曝光度。包括百度搜索、百度贴吧、百度推广等。百度贴吧有用户群人物画像，可以精准的引流；百度推广，可以提供视频直播平台的推广；百度搜索，可以进行线上的实时的直播处理，例如，华为P9发布会当天，如果用户在线上搜索其相关内容，就可以看到它的直播。
