技术制图 | 线型和线宽

图线是指起点和终点间以任何方式连接的一种几何图形，可以是直线或曲线、连续线或不连续线，还可以是不同线宽。绘制技术图纸时，应使用国家标准中所规定的线型与线宽。

1、线型

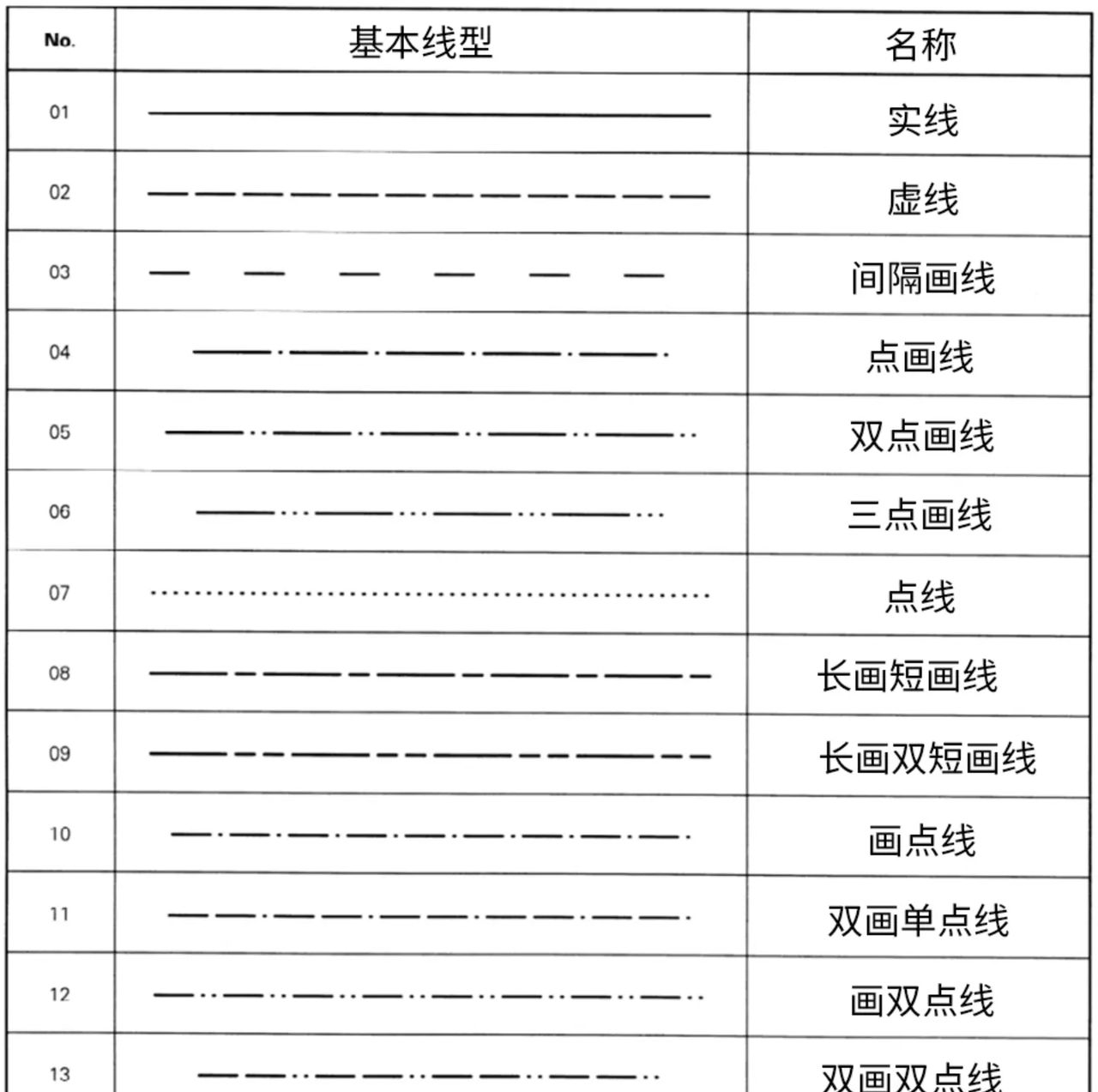

标准中规定的基本线型见下表。

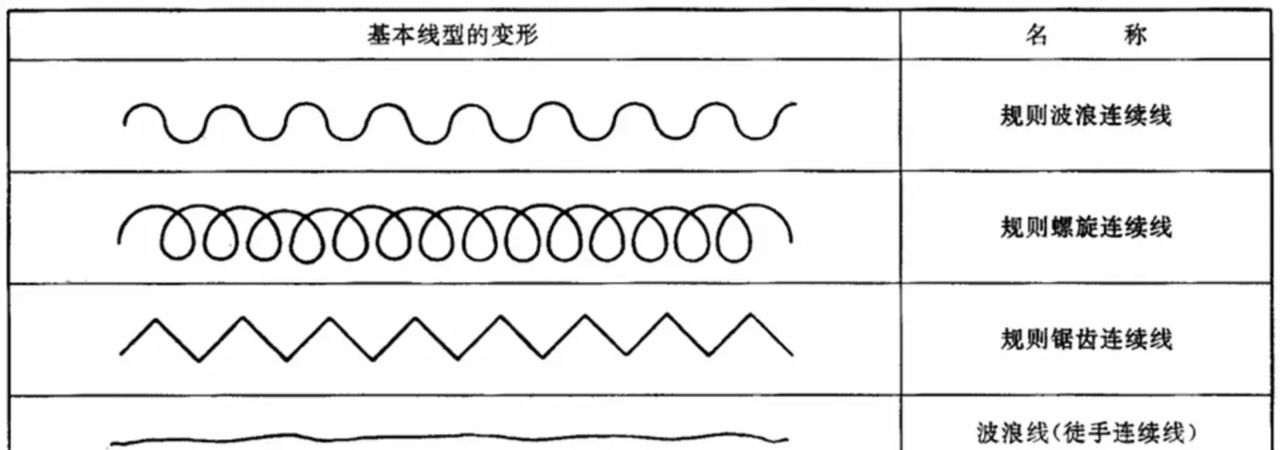

基本线型可能的变形如下表所示。

2、线宽

所有线型的图线宽度(d)应按图样的类型和尺寸大小在下列数系中选择。该数系的公比为(≈1：1．4)：

0.13mm，0.18mm，0.25mm，0.35mm，0.5mm，0.7mm，1mm，1.4mm，2mm

粗线、中粗线和细线的宽度比率为4：2：1。

在同一图样中，同类图线的宽度应该保持一致。

线宽偏差：

图线宽度允许有偏差。使用固定线宽的绘图仪器绘制的图线宽度的偏差不得大于±0.1d。

参考标准：ISO 281-20:1996; GB/T 17450-1998

更多技术制图规范请阅读往期文章～
