CAD如何修改图幅大小及比例 #cad画图

CAD如何修改图幅大小及比例？

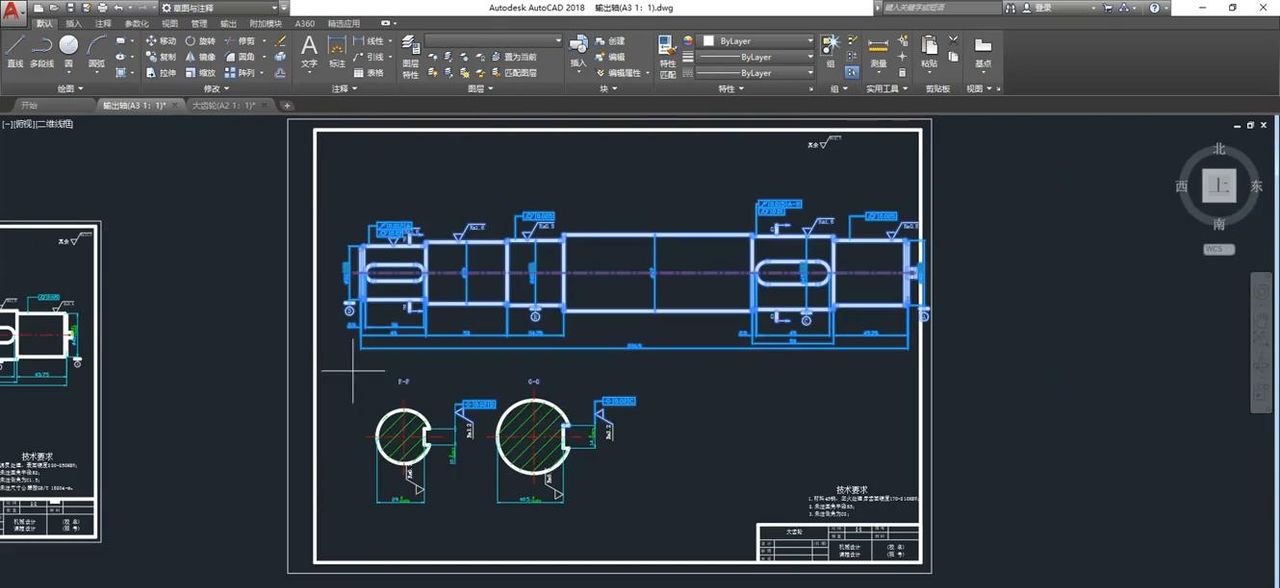

CAD更改图符，它目前是A3的图符，要把它换成A2的图符。

·先找一张A2的图符架，把框儿用上，把它先复制过来，Ctrl c复制，把它反过来，放过来把图粘过去，粘过去就Ctrl c就行，Ctrl v过来，粘过来。

·目前比例是1：1，但放A3的图幅是合适的，但放A2里边图幅图纸就偏小了，需要把它放大一些，看一下这样的尺寸数字，看注视比例有没有跟上。

·目前是40、50，如果放大了，尺寸变了就不对了，需要再去改注视比例，如果尺寸没变就直接修改就行了。

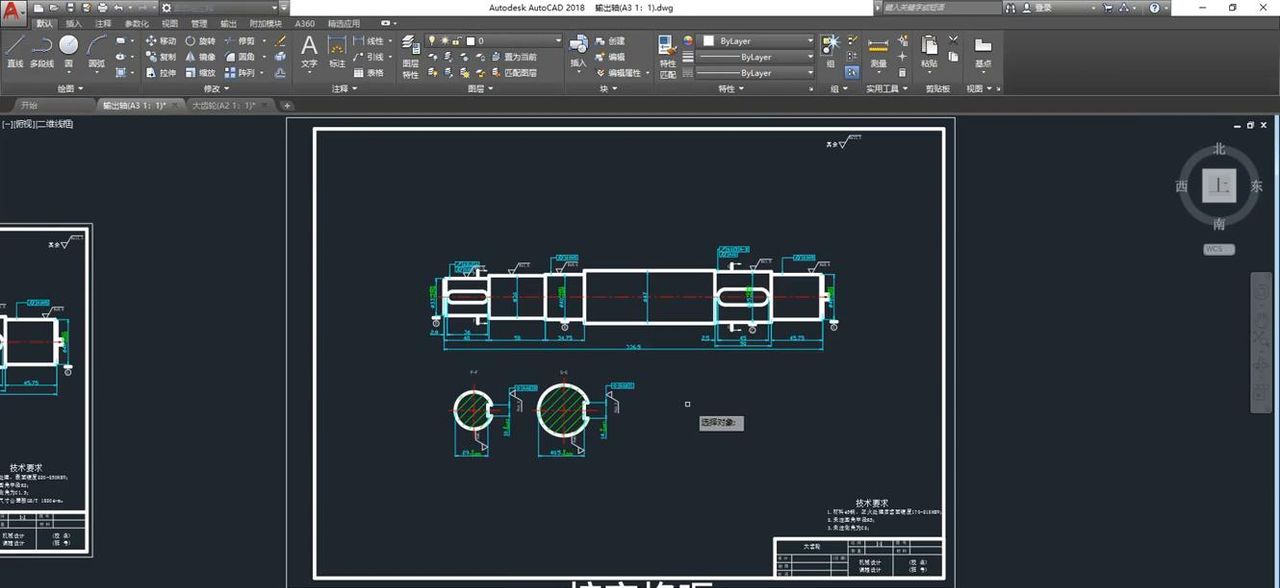

·先看一下2比1，把它放大一倍，输入SC快捷键，英文输入法下输入SC快捷键，按空格，先选中，按SC快捷键，目前让指定几点，指定放大的点，从哪个点放大就点中间或者随意找个点。

·比例因子下面有个复制或者参照，点参照或输入r，再回车，回车之后想放大一倍，就是在实际的40就是目前的80，目前直接输80，把40选中之后直接输80，目前就是二倍的状态。

·看二倍，尺寸数字是没有变，就说明注释比例是不变的，注释比例输入d，在这个里边就可以看到注释比例，主单位比例因子是1：1，是没变的，但是放大二倍说明它太大了，放大二倍有点太大了，就用1.5：1的比例去画。

·先撤回一下，然后把它一框选SC，找一个基点，再参照r回撤，选40、40，就40、40的1.5，40、20、60，直接输入60，目前这个图是1.5，目前应该刚刚能放下，我看这有点抽出去了，把它往过挪一挪，就整个复制，整个复制不了，你就得把这个正胶打开，让它对齐一点。

·输入m快捷键，随意点个地方，把它放到一个合适的位置，就这样可以，就把下边这个表格就得修改一下。

·你看目前这个输出轴，就把这个挪过来，把它删掉就行，你直接双击把它修改字体也行，双击修改字体，输出轴对不对？但是如果我们不想这样的话，我们就把它直接删掉，DELETE直接删掉。

·删掉之后，刚刚复制那个过来之后直接粘在这，你就把这个整个a删掉就行了。

·这个就是一个，这shifts我们就直接保存成AR的一个1.11.5：1的一个文件，对不对？这就可以修改一下，双击，这是1.5，对不对目前这个就合适了。

就这样一个步骤，注意看一些快捷键。
