CAD面积周长同步测量

今天说一个CAD梦想画图软件测量面积与周长的功能。

操作工具

操作系统：Windows10

CAD软件：CAD梦想画图

步骤

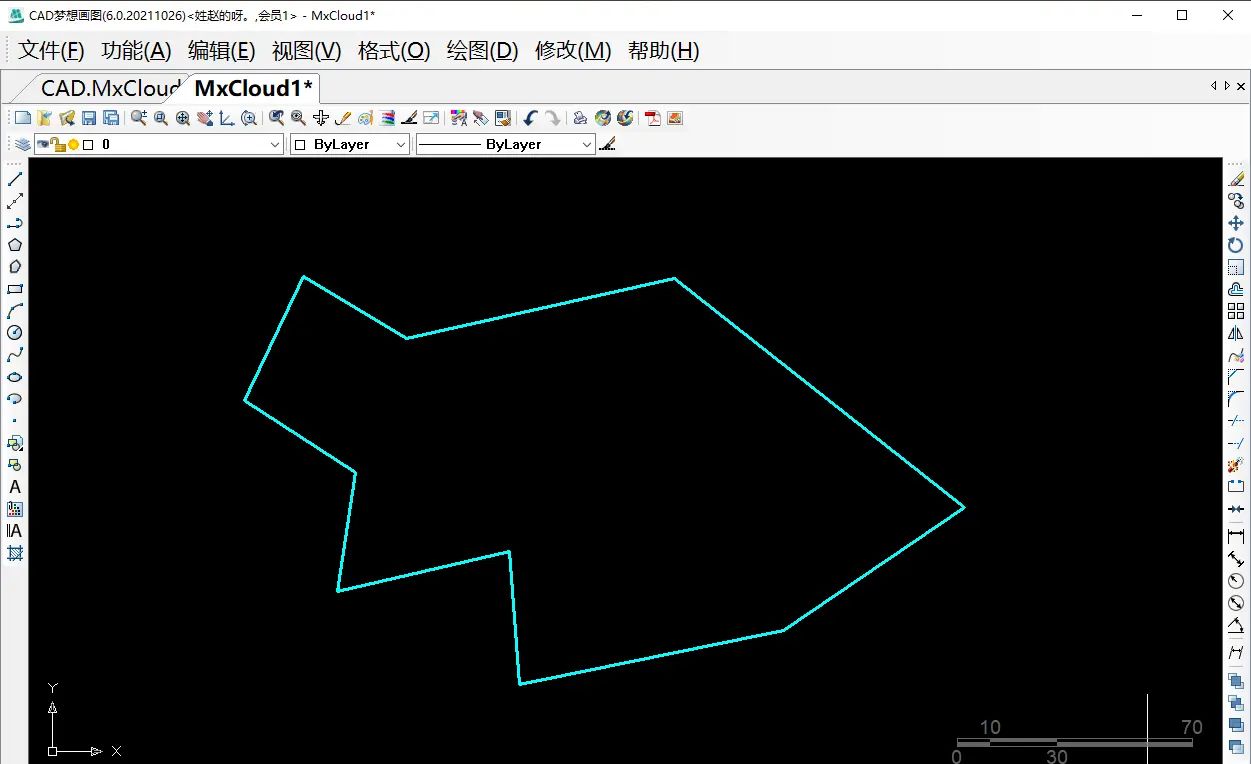

1.如果此图是我们需要测量面积与周长的对象，如下图所示：

测量对象

2.点击功能菜单下的测量选项，如下图所示：

菜单选项

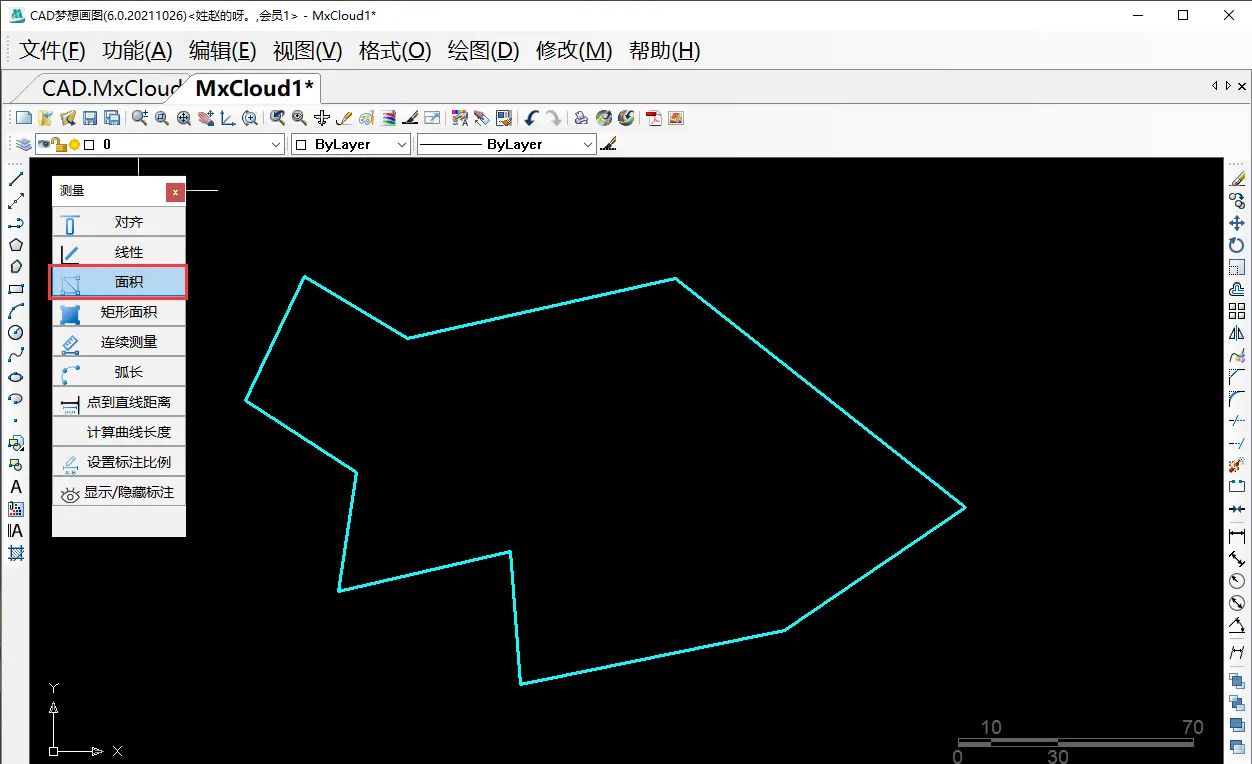

3.这时候会弹出一个“测量工具条”，我们点击面积选项，如下图所示：

测量工具条

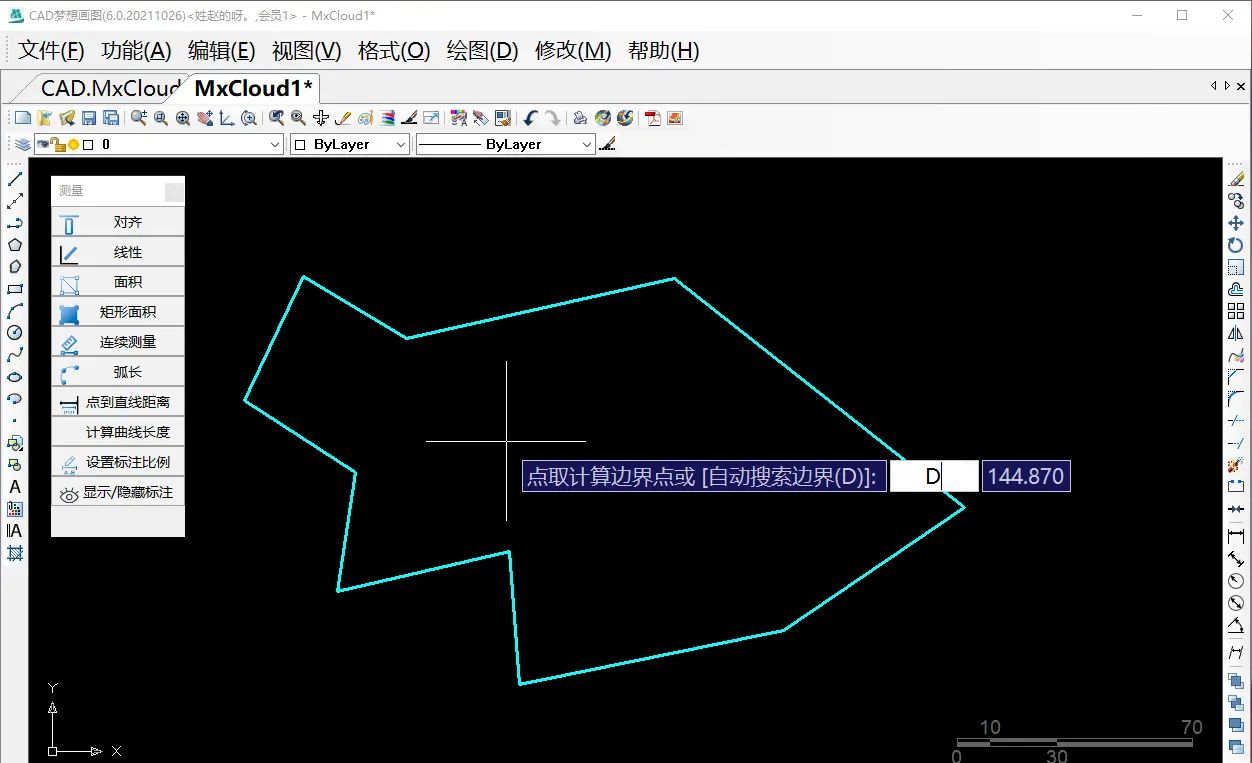

2、点击后我们再输入（D）选择自动搜索边界，效果如下图所示：

输入D

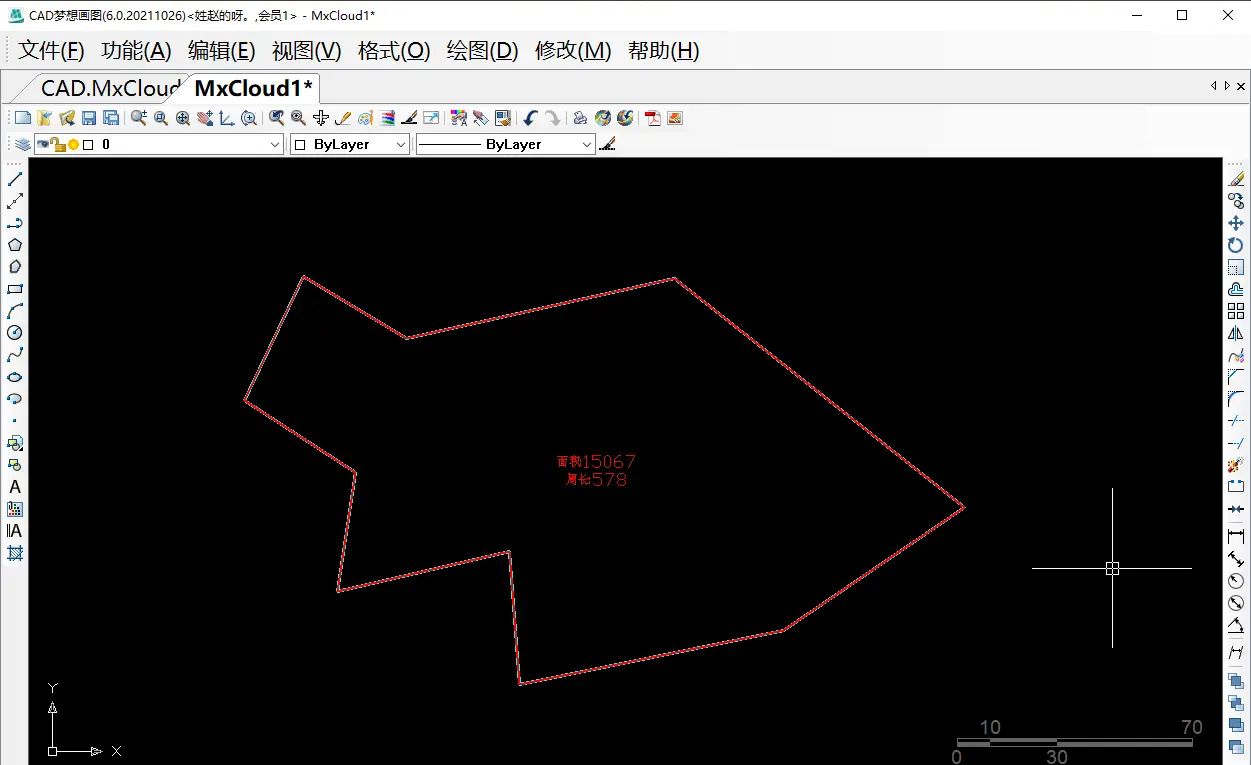

5.输入完成后直接拾取对象内部一点，这时就会显示出这个对象的面积与周长的具体数值了，再指定文字的插入点就行。完成后效果如下图所示

测量完成
