使用CAD标注时，不显尺寸线或尺寸界线是什么原因呢？

有的小伙伴在使用CAD制图软件进行标注的时候，会出现标注尺寸线或者尺寸界线不显示的情况，很有可能是标注设置的问题，我们可以通过调整标注设置来解决这个问题。目前我们就用CAD软件来演示一下解决方案的步骤吧！

操作步骤

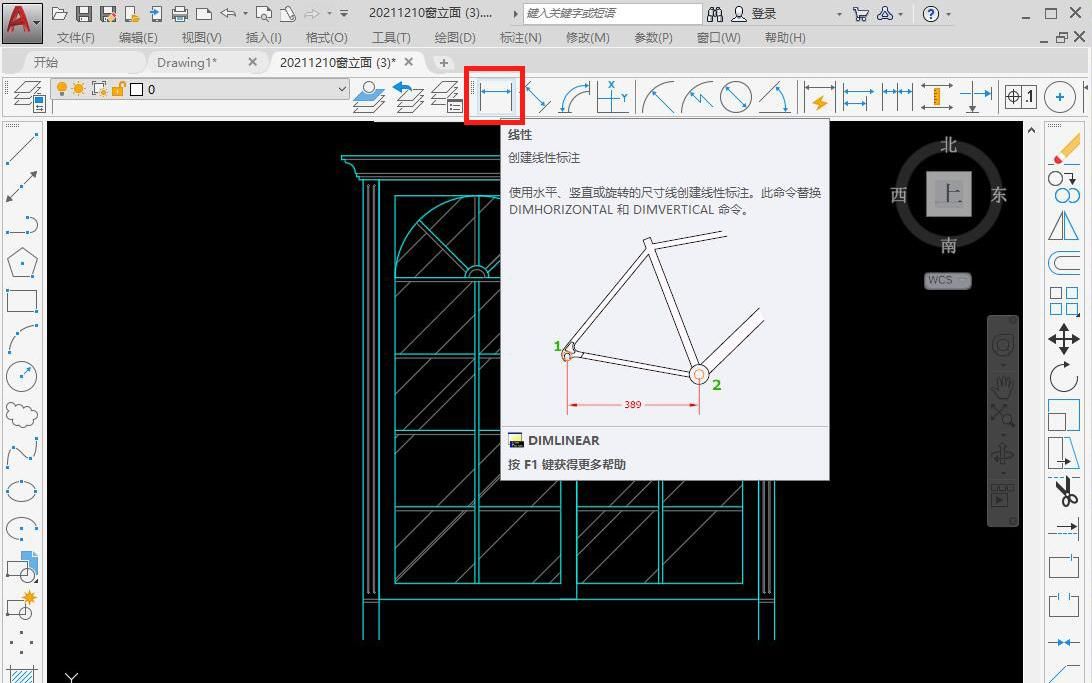

1.第一我们使用CAD画图软件演示一下标注尺寸线不显示的情况，在CAD主页面，点击菜单栏的“标注——线型”或者点击工具栏线性标注符号，也可以输入线性标注快捷键“DLI”。

标注——线型

线性标注符号

2.指定第一个尺寸界线原点和第二个尺寸界线原点，指定尺寸线位置。最后我们可以看到尺寸线缺失了一部分，接下来我们来看怎么解决吧！

第一个尺寸界线

第二个尺寸界线

尺寸线缺失

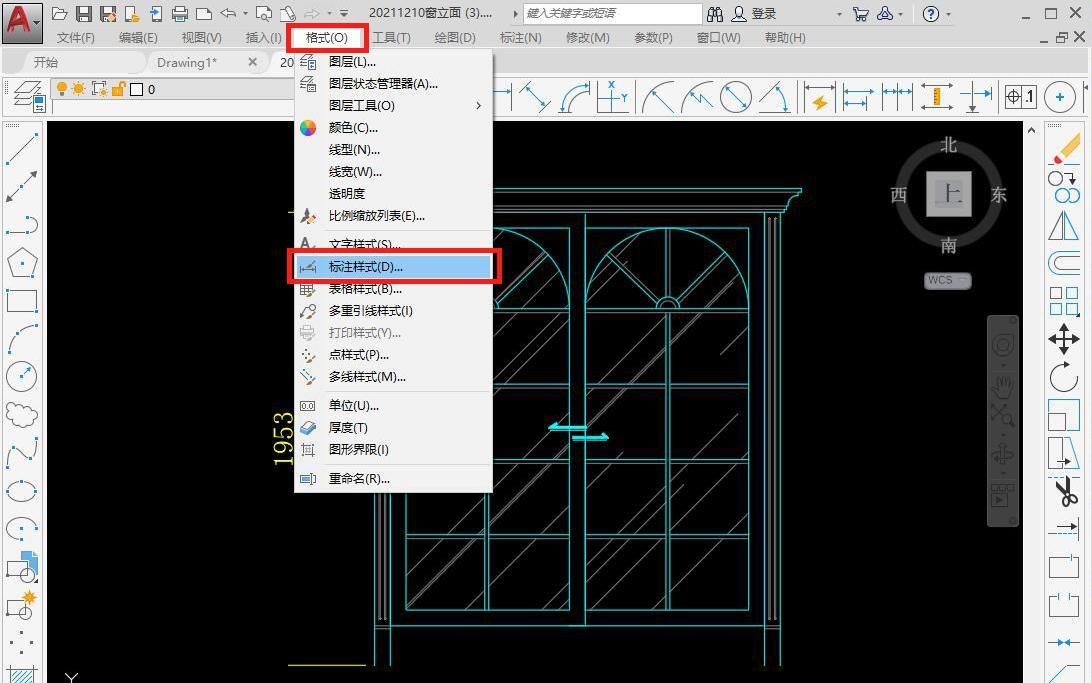

2.点击菜单栏“格式——标注样式”，或输入标注样式管理器的快捷键“D”，按空格，打开标注样式管理器面板。

格式——标注样式

3.接着点击面板中的修改按钮，进入修改面板，在“线”页面，我们看到尺寸线下方“隐藏”一栏后的尺寸线2被勾选了，这里我们撤销勾选尺寸线和尺寸界线一栏中的“隐藏”后面的所有小方框，然后点击确定。

修改按钮

尺寸线2勾选

撤销勾选

4.回到标注样式管理器，点击置为当前，再关闭管理器。然后我们就可以看到图纸上的标注恢复正常了。

置为当前

恢复正常
