CAD如何使用镜像命令

在CAD画图软件中把选择的对象以一条镜像线为轴进行对称复制。镜像操作完成后，可以保留源对象，也可以将其删除。

执行方式

（1）单击菜单栏“修改→镜像”。如图：

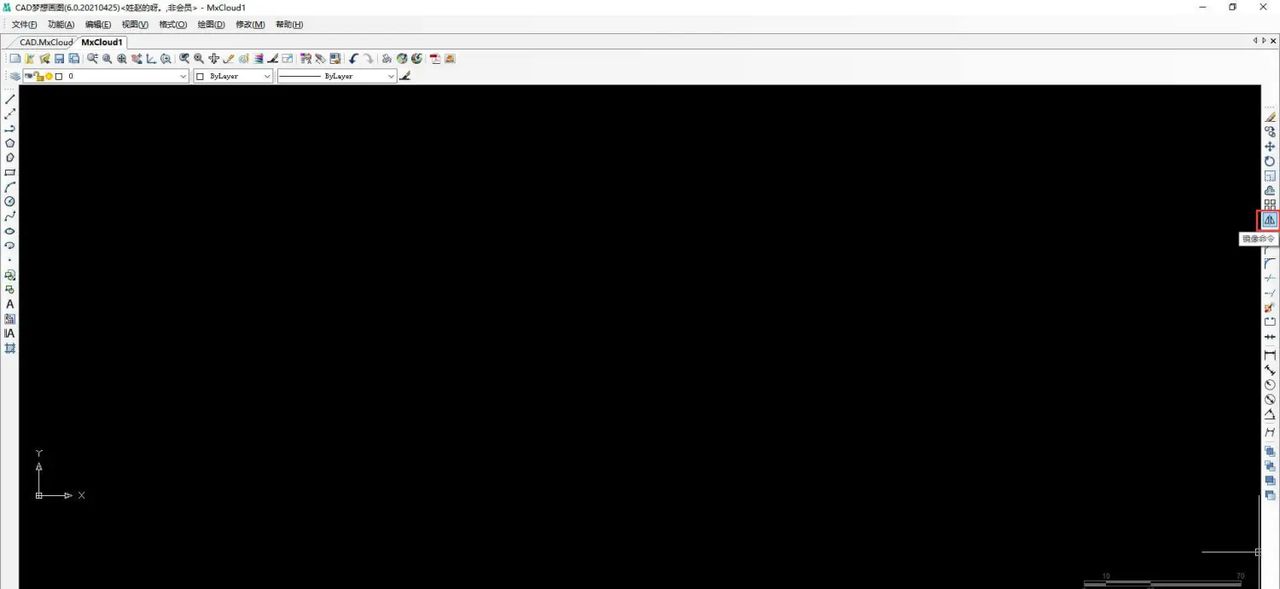

（2）单击编辑工具栏“镜像命令”按钮

。如图：

（3）在左下角命令行输入“mirror”按enter键。如图：

操作步骤

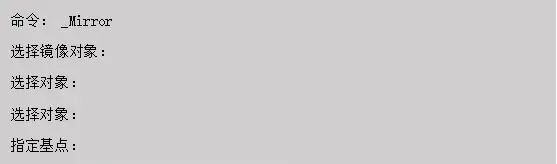

执行命令之后，命令行会显示以下信息：

选项说明

（1）选择镜像对象：指定要镜像的对象。

（2）指定基点：指定镜像线的两个基点。

（3）删除源对象：确定在镜像原始对象后，是删除还是保留。

镜像效果图如下图所示：

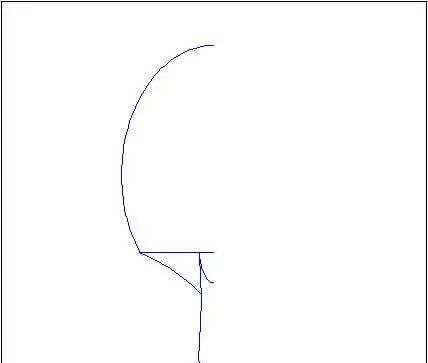

镜像前：

镜像后：
