CAD图纸修改图层颜色及细节处理。

针对一些同学的特殊要求和图纸的一些细节处理，教下大家怎么改。

·第一这个图全部得为黑白配色，我就先点图层属性，先点最上面的一个图层，然后滑到下面，按住SHIFT再点一下最后面一个，这样就全部选中。

·选中之后随意点一个，点开之后把颜色勾选为白色。目前看它颜色全部改成白色之后，目前这样是不是全部改过来？万一有哪个没有改过来之后没有改过来，颜色不对，你就得再选一下它，再在这里索引图层里边跟随图层之后就好了。

·还有另外一个问题，就列如说剖视图的剖视符号，剖视符号它这是不准确的，要把这个先删掉，再给它添加一个实线，这里有半截的细实线，我打开，打开正交F8，把正交打开，做这样一个粗实线，这部分是粗实线，再按一下空格重复命令，再把这部分改成粗实线，这样一个AA的剖视图就表达完成。

·还有一个问题就是你要详细看一下，列如说哪个数字有重叠，哪个数字1200跟某个数字有重叠，对不对？拖动一下，你看拖动一下之后，它这个数字是不是掉下来了？之后我们上一期视频说了，把它如何全部更改成上面，在这个标注样式里去标注样式里改。

我先演示一遍标注样式，标注这里有管理标注样式，把它修改成在垂直这里改成上。

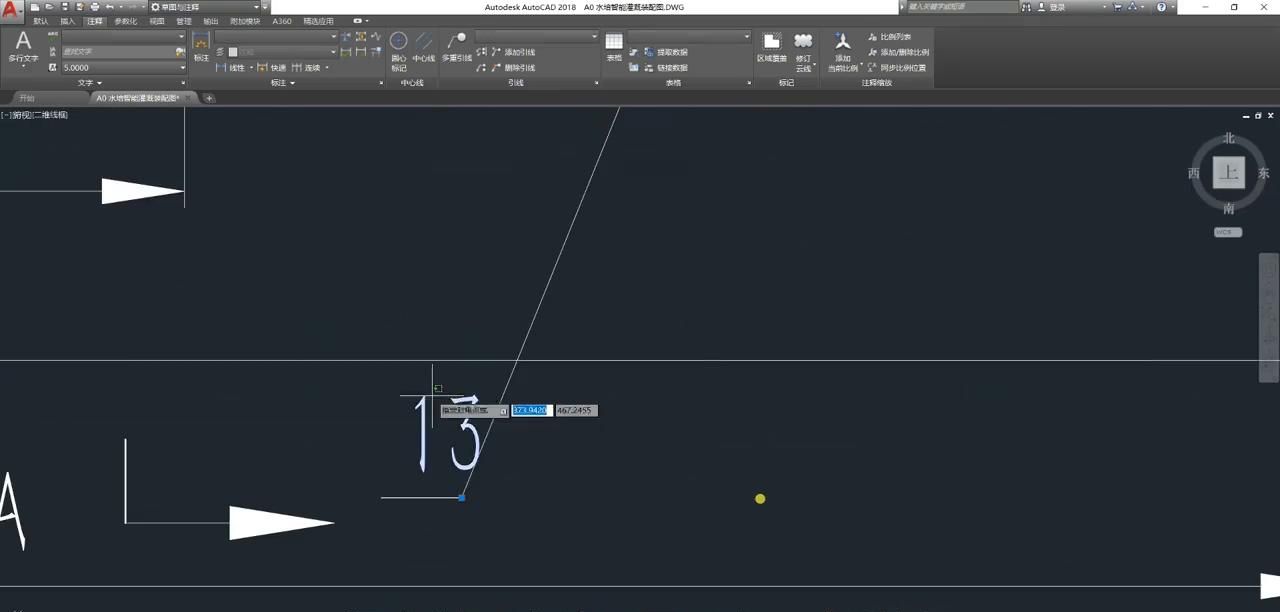

·但是我们有另外一种方法可以撤回一下，目前它在下面选中之后，鼠标放到这个小蓝，小蓝点上，点这个在尺寸线上方这样修改，这是一个问题。

·还有就是它这里显示有一点重叠，我把时间挪一下，但是它目前是一个整体，我们选中之后按按X键复选，再把这个数字挪动到一个合适的位置，这样这个图纸修修改好了。

·还有明细表，明细表分解完了之后，双击就可以修改这里边的字体，列如说你这个零件叫什么名称，就可以可以直接这样修改。

·还有这里的有点偏，可以点一下它挪动一下，这样一个细节的处理。
