在CAD中，如果图纸超大，我们就需要在布局中，将图纸拆小，放入图框中，我百度没有找到很具体的操作步骤：经过多方查阅，总结如下
1.第一将A1大小的框画在模型图纸上，将需要布局的图纸分隔出来。
画出图纸所需要的框

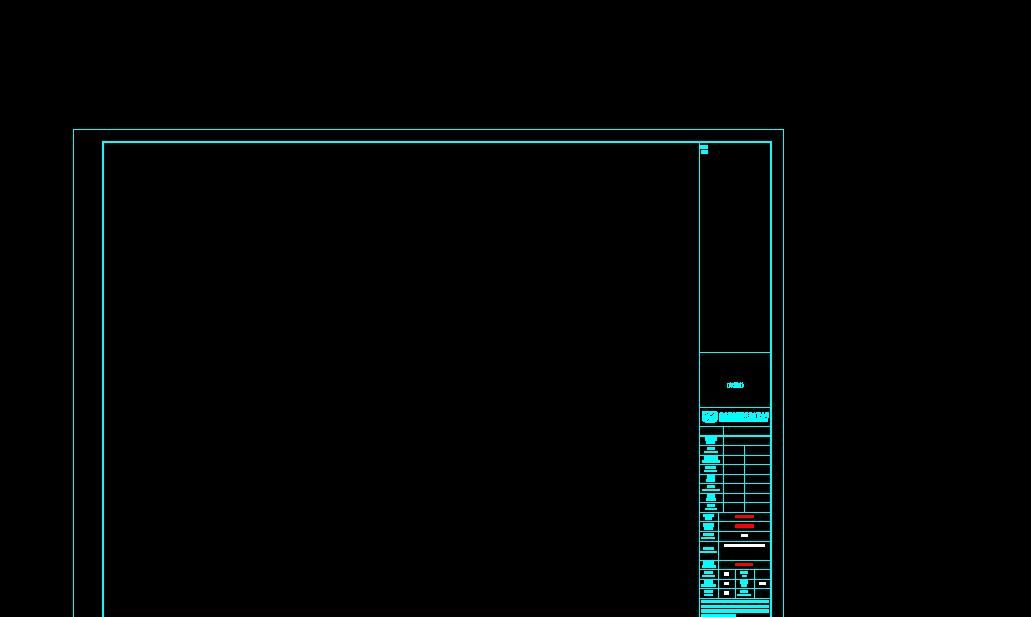

2.打开布局，插入图框
插入图框
3.输入mv，创建视口,选择对角两点，完成创建视口
选择创建视口的对角点
4.输入ms，编辑视口，使用鼠标滚轮调制窗口的大小，输入z，end，选择图中第一个角点，再次输入end选择第二个角点。
输入Z，end选择角点

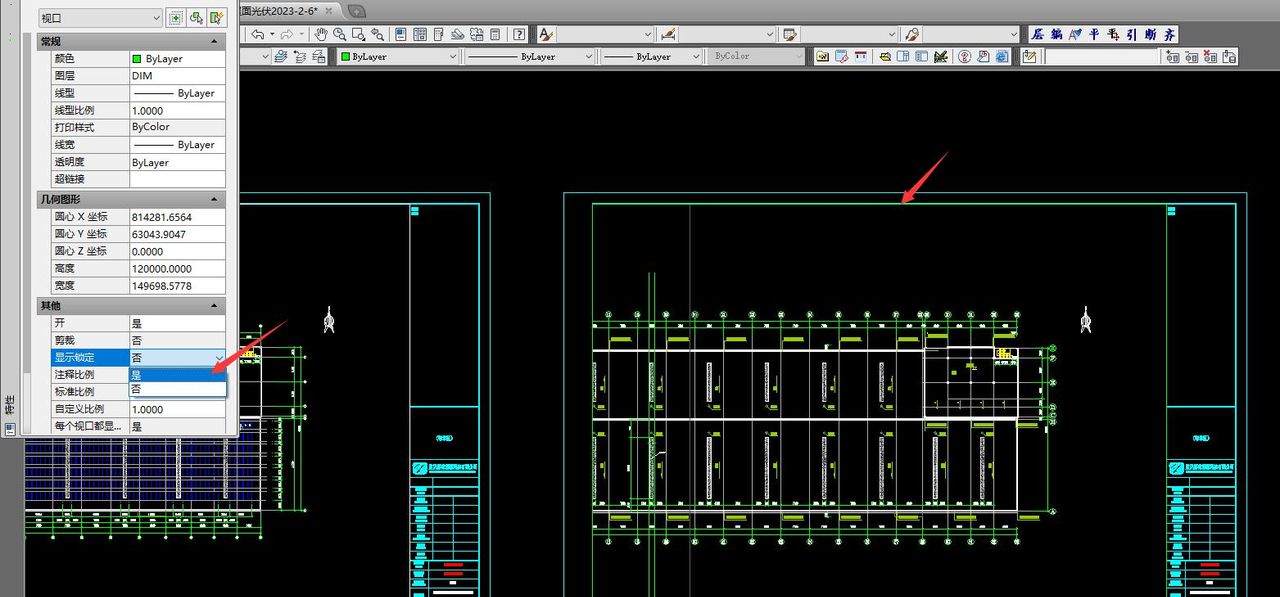

5.以上操作，完成后，就得到布局后的图纸了，双击外框，按Ctrl+1，找到锁定视口，完成布局（如何不锁定视口，鼠标滚轮可以改变视口的大小）
5.以上操作，完成后，就得到布局后的图纸了，按如上操作，完成余下布局。
谢谢学习。
