一、分析与说明

有些人将标注样式的单位格式与图形单位的长度类型混淆了，所以今天就用一个实例教程讲解一下怎样设置标注样式的单位格式。

20240421_02

二、标注单位格式设置实例演示

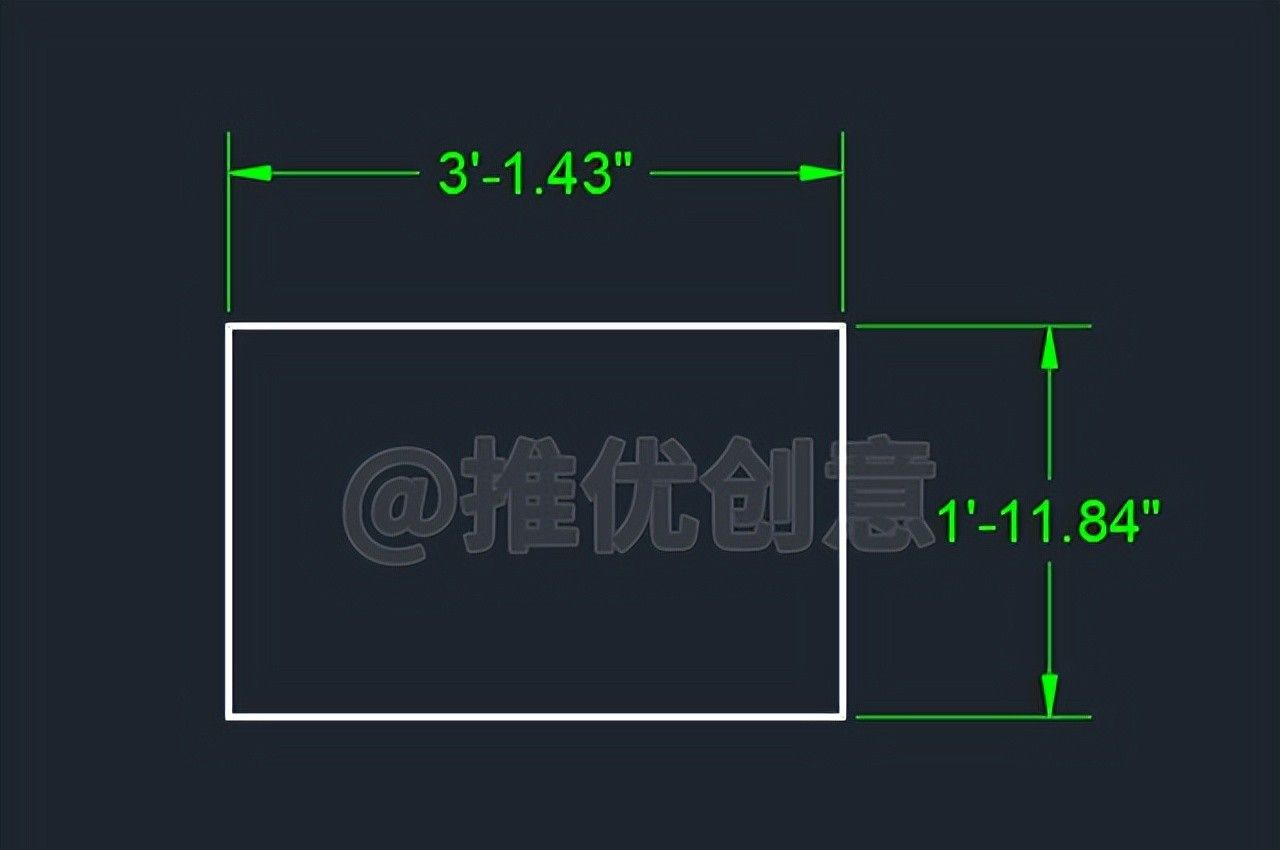

2.1、如下图所示，目前标注后的单位格式不是我们想要的小数，那么应该怎样将标注样式的单位格式设置为小数呢？

20240421_02

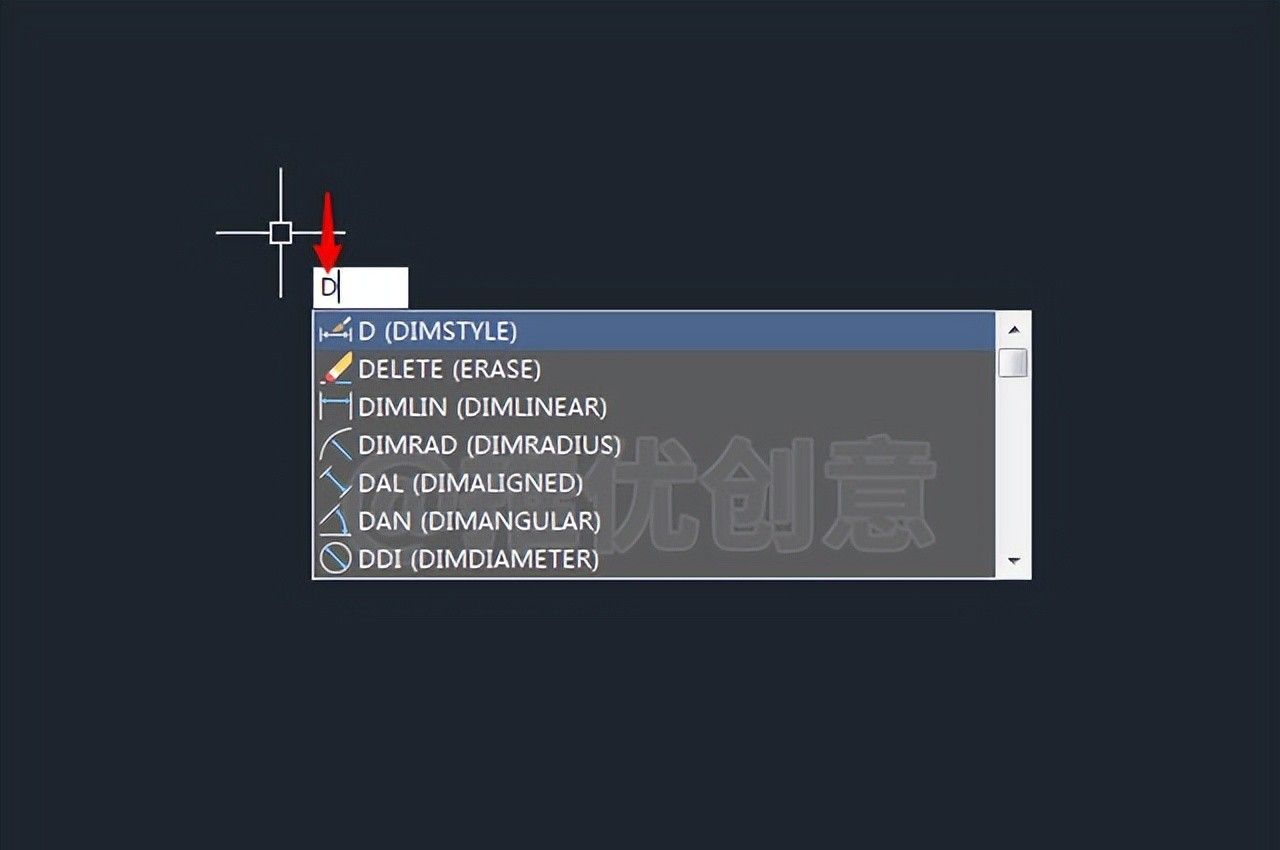

2.2、命令行输入“D”后回车，调出“标注样式管理器”对话框。

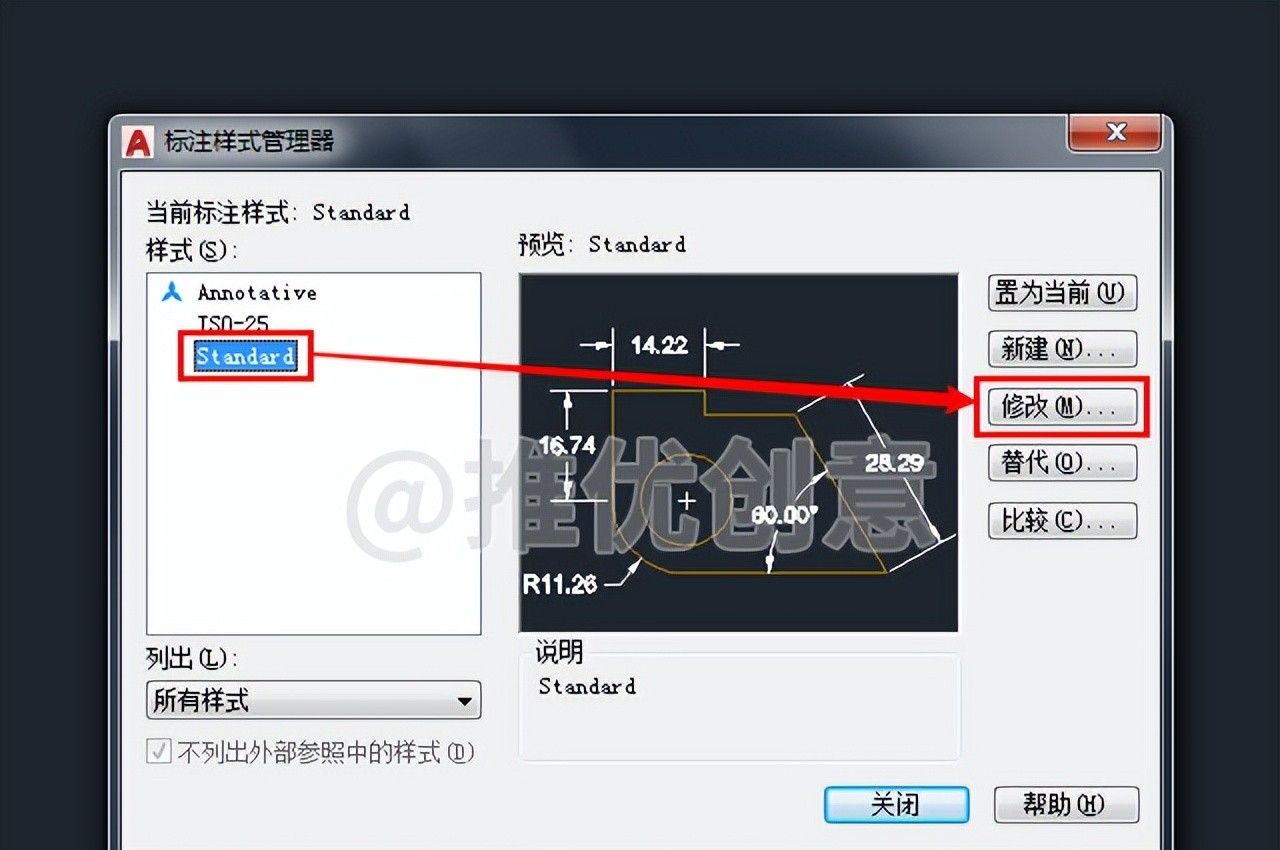

2.3、在“标注样式管理器”对话框左边的“样式”栏点选当前正在使用的标注样式，例如“Standard”，接着点击右侧的“修改”按钮。

2.4、点选“主单位”选项卡，可以看到“线性标注”栏的“单位格式”当前为“工程”。

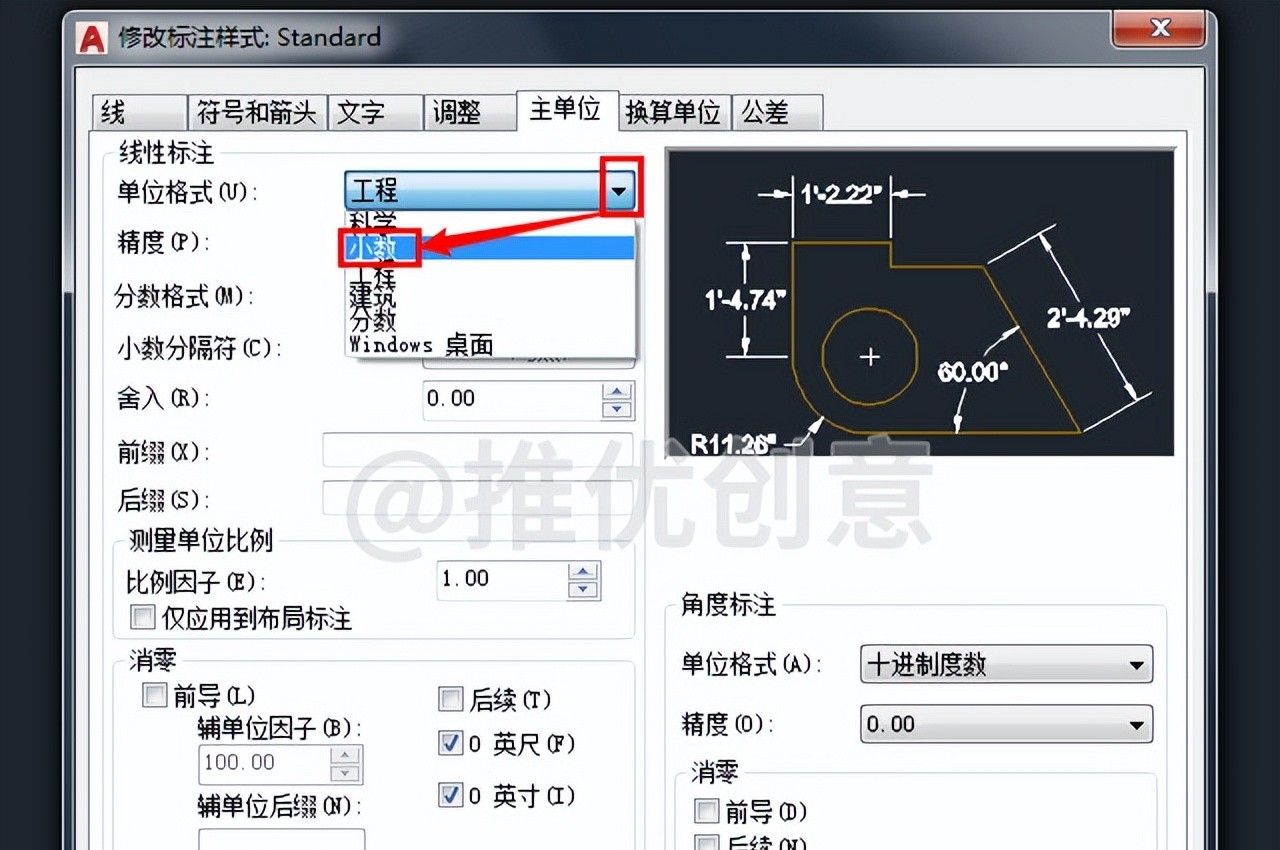

2.5、点开“单位格式”右侧的下拉箭头，接着点选“小数”。

从这个下拉工菜单也可以看出单位格式有六种，分别为科学、小数、工程、建筑、分数、Windows 桌面，以适用于不同的场景。

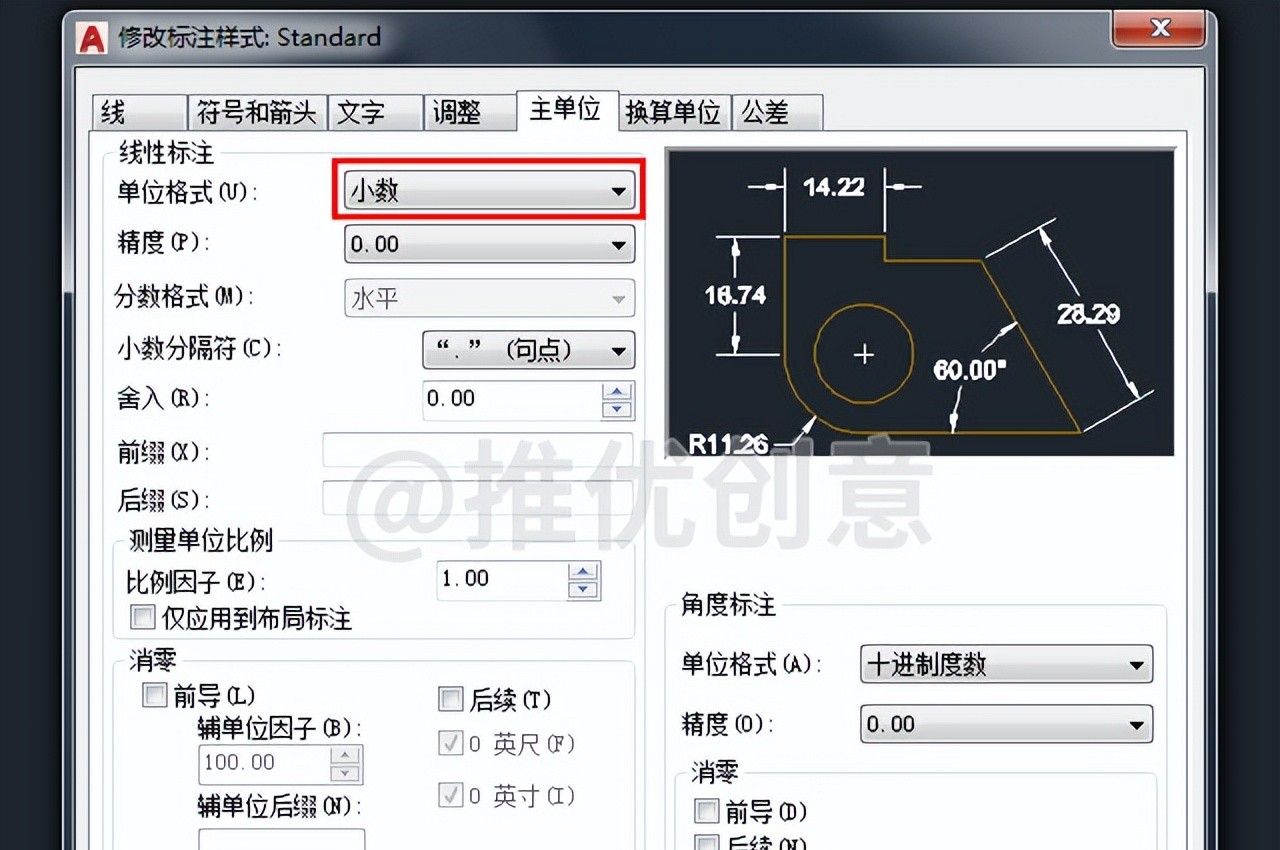

2.6、点击下面的“确定”。

这样就将“Standard”标注样式的“单位格式”更改为“小数”了。

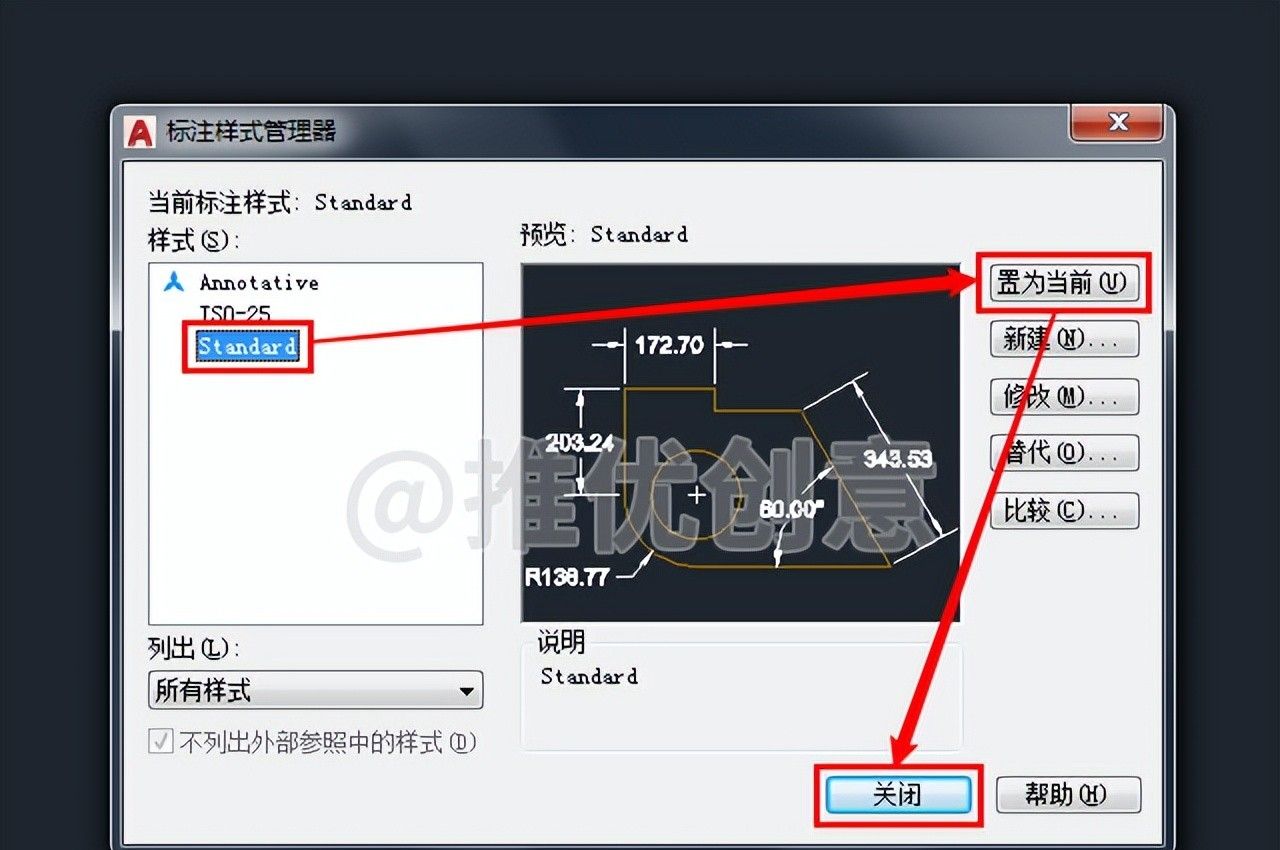

2.7、在左边的“样式”栏点选“Standard”，接着点击右侧的“置为当前”，最后点击“关闭”。

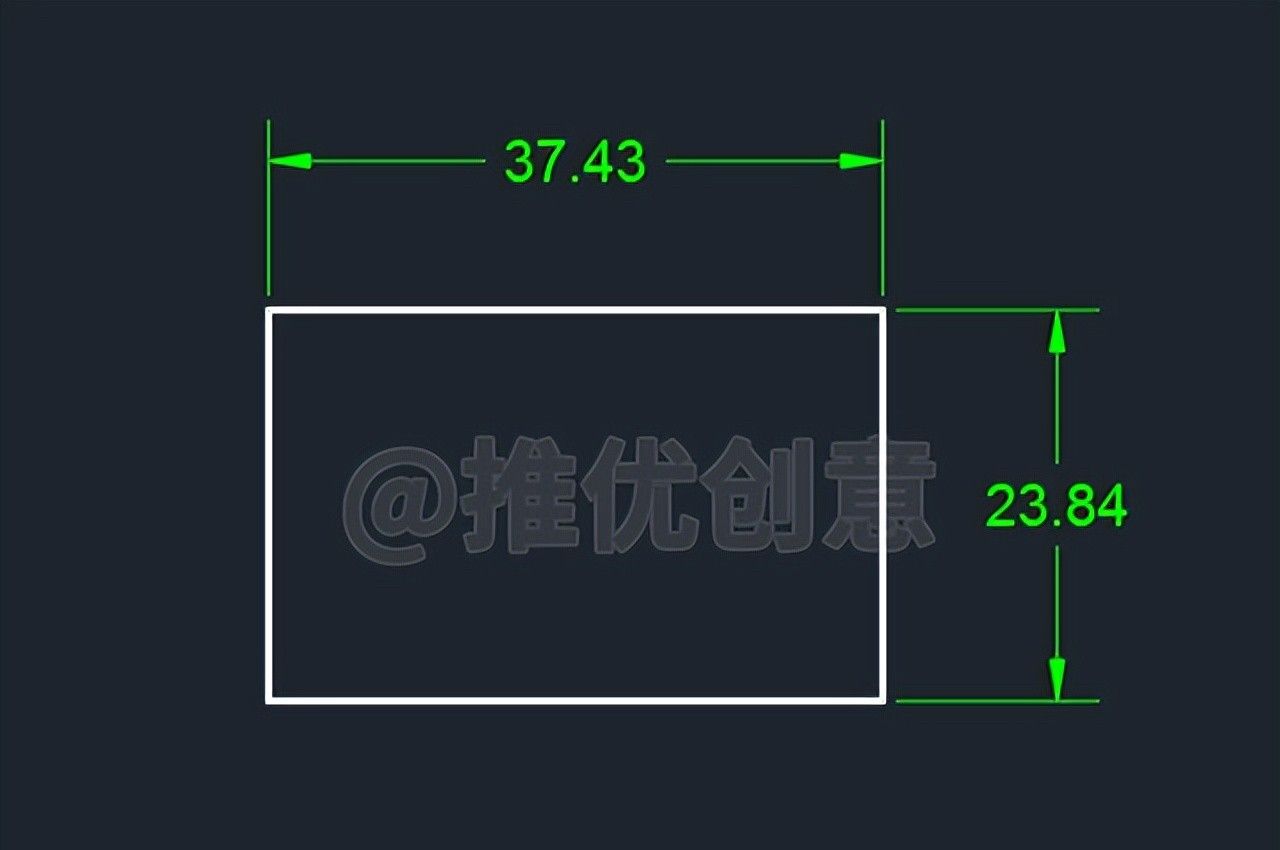

2.8、可以看到目前标注的单位格式为“小数”了。
