如何用CAD自定义线段宽度和绘制标注箭头

一、自定义宽度线段绘制

1、点击CAD命令栏中“多段线”按钮，在界面中点击线段起始位置；

2、在CAD对话栏中输入“W”，目的是指定线段的宽度，列如“25”，回车；

3、在CAD对话栏中输入目标宽度，列如“25”，回车；

4、指定线段终点，在CAD对话栏中输入“L”，提示输入直线的长度，如“120”，回车，注意控制好线段的方向，效果如下图：

图:1：线段绘制

二、箭头绘制

1、点击CAD命令栏中“多段线”按钮，在界面中点击线段起始位置；

2、设置宽度（输入“W”），列如“5”，起点和终点宽度一样，自定义长度，如“120”；

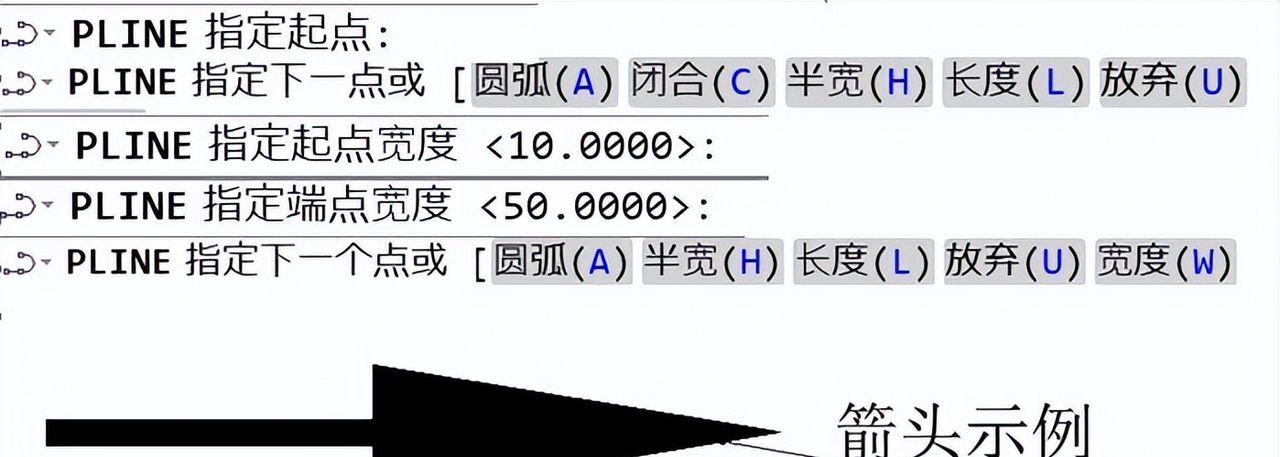

3、CAD对话栏提示输入下一点，此时我们该绘制箭头部分了，步骤与上面操作类似，如起点宽度设置为“50”，终点宽度设置为“0”，线段长度设置为“120”，注意控制箭头方向，效果如下图：

图2：自定义箭头绘制
