二、对象特性

对象特性是指“特性”工具栏中图形最基本的属性，如颜色、线型、线宽等，如图所示。这在1.10节内容已经有所了解。下面具体讲解：

1、颜色

在AutoCAD中是通过颜色索引（ACI）的形式来指定颜色。同线型和线宽一样，颜色也具有“ByLayer（随层）”和“ByBlock（随块）”两种逻辑颜色，此外AutoCAD还提供了255种颜色（包括9种标准颜色和6种灰度颜色）供用户使用。在工具栏颜色下拉列表中选择“选择颜色”，在打开的对话框中有多种颜色供选择，如图所示。

2、线型

线型是指线的样式，如果为图形设置某种线型，则对象将根据此线型的设置进行显示和打印。当创建一个新的图形文件后，一般会包括如下三种线型：

Ø “ByLayer（随层）”：逻辑线型，表明对象与其所在图层的线型保持一致。

Ø “ByBlock（随块）”：逻辑线型，表明对象与其所在块的线型保持一致。

Ø “Continuous（连续）”：连续的实线。

当我们需要更多的线型时，AutoCAD系统提供了线型库文件，其中包含了数十种的线型定义。在工具栏线型下拉列表中选择“其他”，在打开的“线型管理器”对话框中进行设置，用户可随时加载该文件。方法与图层中的线型设置方法一样。

3、线宽

线宽即对象的宽度，如果为图形对象指定线宽，则对象将根据此线宽的设置进行显示和打印。

在AutoCAD中可用的线宽预定义值包括0.00mm、0.05mm、0.09mm、0.13mm、0.15mm、0.18mm、0.20mm、0.25mm、0.30mm、0.35mm、0.40mm、0.50mm、0.53mm、0.60mm、0.70mm、0.80mm、0.90mm、1.00mm、1.06mm、1.20mm、1.40mm、1.58mm、2.00mm和2.11mm等。此外还包括如下几种：

“ByLayer（随层）”：逻辑线宽，表明对象与其所在图层的线宽保持一致。

“ByBlock（随块）”：逻辑线宽，表明对象与其所在块的线宽保持一致。

“Default（缺省）”：创建新图层时的缺省线宽设置，其缺省值是为0.25mm（0.01″）。

在工具栏线宽下拉列表中提供了各种预定义的线宽供选择，请参考图层中设置线型。

三、“特性”面板

“特性”面板包含更多的图形信息：除包括颜色、图层、线型等通用特性外，还包括各种几何信息、属性样式等。如果用户想访问特定对象的完整特性，则可通过“Properties（特性）”窗口来实现，该窗口是用以查询、修改对象特性的主要手段。

“特性”面板的调用方法许多：

菜 单：【修改】→【特性】

工具栏：“标准”工具栏中

图标；

命令行：Properties（或别名ch、mo、pr、ddchprop、ddmodify）

组合键：【Ctrl】+【1】

无论哪种方法，均可打开“特性”面板。在打开“特性”窗口的同时可以在AutoCAD中输入命令、使用菜单和对话框等。可用鼠标拖动标题栏改变窗口位置；也可单击

按钮关闭（隐藏）特性窗口。

如果在绘图区域中选中某一对象，“特性”窗口将显示此对象所有特性的当前设置，用户可以修改任意可修改的特性。根据所选择的对象种类的不同，其属性也有所变化，如图所示。

动手练一练：——绘制压盖平面图

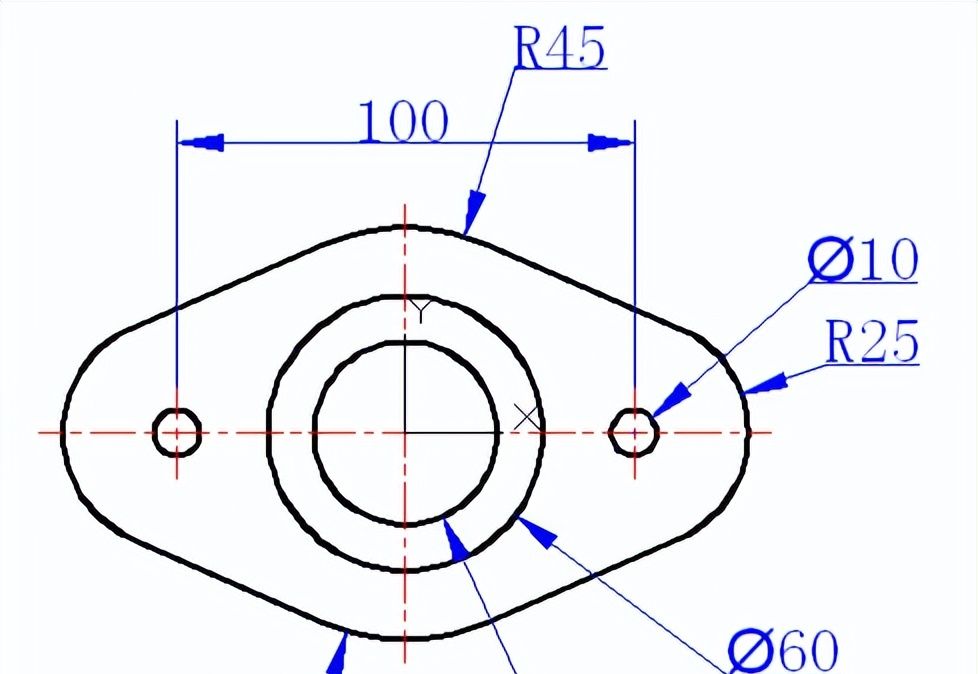

本例主要练习图层及属性的应用，将轮廓线、中心线以及标注分别放在不同的图层绘制，如图所示。

操作步骤：

1． 启动AutoCAD2014软件，自动新建空白文档。

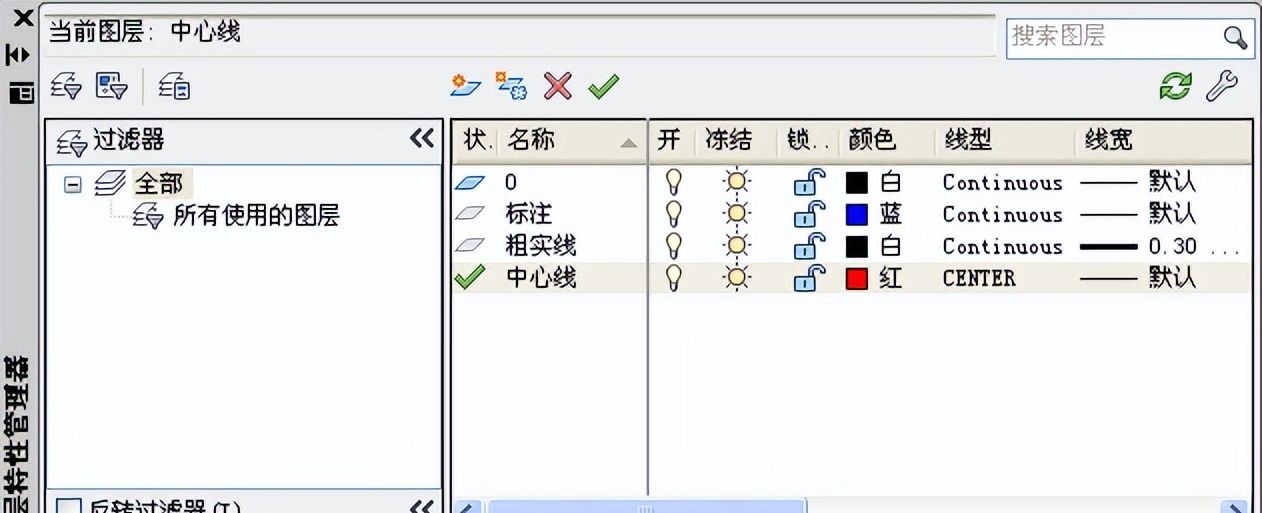

2． 单击“图层”工具栏中按钮，打开“图层特性管理器”，新建“中心线”、“粗实线”、“标注”层，并设置各层颜色、线型、线宽如下图所示，将“中心线”层设置为当前图层，如图图所示。

3． 执行【工具】→【新建UCS】→【原点】菜单，在绘图区中间位置单击，将该点设置为新UCS原点。单击状态栏中

图标或按【F12】键，确定动态输入为关闭状态。

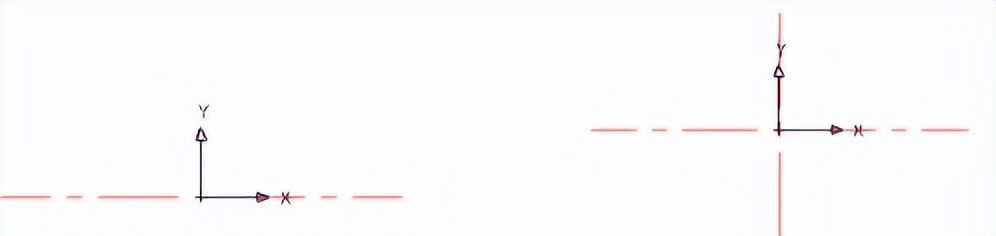

4． 绘制水平辅助线。单击

按钮或在命令行中命令行中输入L，绘制一条水平辅助线，两点坐标分别为（-80，0）、（80，0），如图图3-44所示。

5． 为了便于观察图形，单击“标准”工具栏中的“实时缩放”工具

和“实时平移”工具

，将图形置于绘图区适当位置。

6． 绘制中心辅助线。单击

按钮或在命令行中命令行中输入L，绘制中心垂直辅助线，两点坐标分别为（0，50）、（0，-50）。

7． 按Enter键重复直线命令，分别绘制另两条垂直辅助线，其坐标分别为（-50，10），（-50，-10）和（50，10），（50，-10），如图所示。

8． 打开“图层”下拉列表，选择“粗实线”层为当前图层，如图所示。

9． 单击

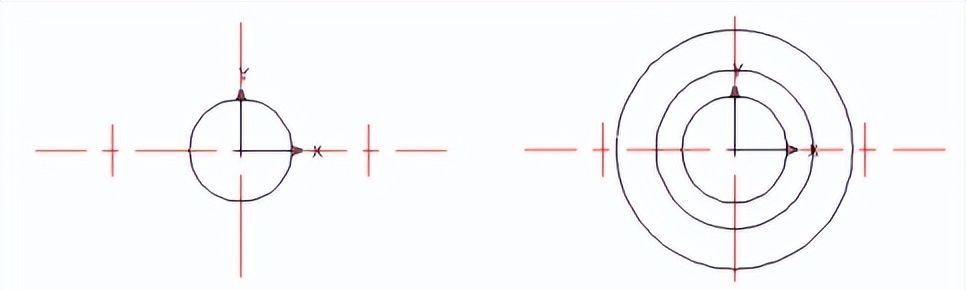

按钮或在命令行中输入C，捕捉水平辅助线与中心垂直辅助线的交点为圆心，绘制半径为20的圆，如图所示。

10． 按Enter键重复圆命令，以（0,0）为圆心，分别绘制半径分别为30、45的圆，如图所示。

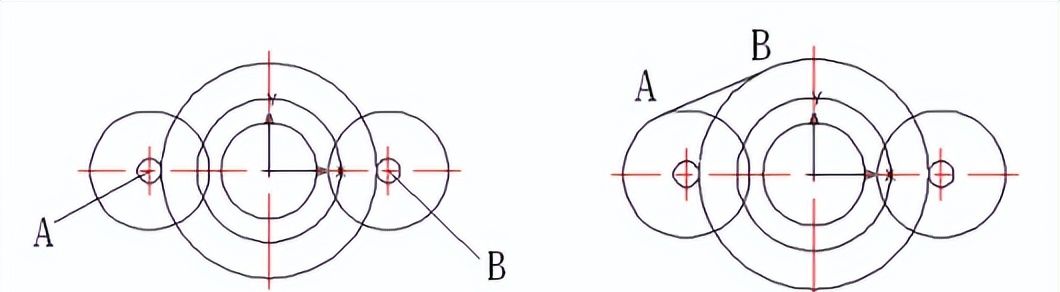

11． 同理，以点A为圆心，绘制半径分别为5与25的圆；以点B为圆心，绘制半径分别为5与25的圆，如图所示。

12． 绘制切线AB。单击按钮或在命令行中命令行中输入L，按住Shift键同时鼠标右击，选择“捕捉到切点”图标，将光标移至下右图A点处，待出现“递延切点”提示时单击。再次使用临时捕捉工具，将光标移至B点，出现“递延切点”提示时单击，两圆之间的切线AB绘制完成，如图所示。

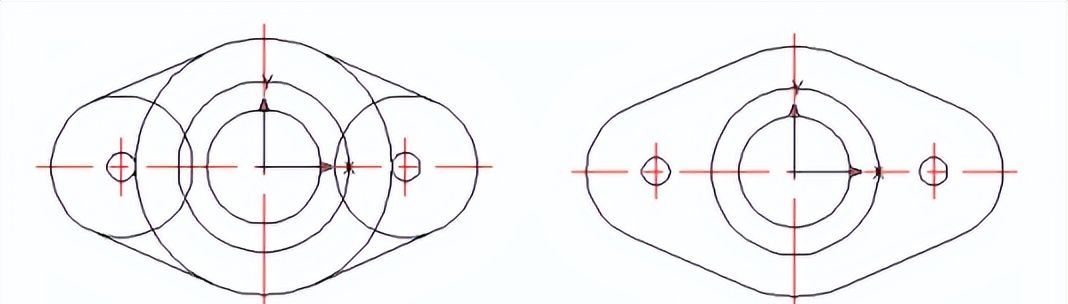

13． 同样的方法绘制其他3条切线，如图所示。

14． 单击按钮或在命令行中输入Tr，以4条切线为边界修剪圆弧，如图所示。

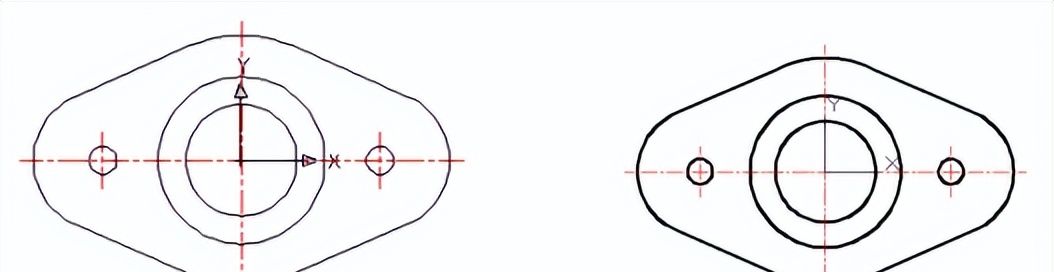

15． 执行“格式”→“线型”命令，打开“线型管理器”对话框，将全局比例因子调整为0.3，如图所示。

16． 单击状态栏中按钮显示线宽，如图所示。

17． 最后将标注层设置为当前，利用各种尺寸标注命令标注的尺寸。（标注工具详见第8章）
