CAD中的坐标系是用来准确定位图形元素的关键工具。主要分为两种类型：

用户坐标系（UCS）：

• 是用户可以自定义的坐标系，可以根据绘图需求设置其原点和坐标轴方向。
• UCS的创建可以让绘图过程更加灵活和方便，特别是在处理复杂图形时。

世界坐标系（WCS）：

• 是CAD软件的默认坐标系，固定在绘图区域的某个位置（一般是左下角）。
• 由X、Y、Z三个坐标轴组成，形成一个三维空间。
• 在WCS中，所有的点、线和图形元素都有确定的坐标位置。

今天给大家分享一下：浩辰CAD看图王电脑版【坐标系切换】功能，大家在测量坐标的时候，可以将自定义坐标系和世界坐标系进行切换啦！

（一）自定义坐标系测坐标

启动浩辰CAD看图王电脑，打开需要测量的CAD图纸，在【览图测量】菜单栏中点击【坐标】，指定图纸中相应的位置，其坐标就显示在界面下方的对话框中，如下图所示，第一显示的是未命名坐标系的坐标，在这里未命名的就是我们自己自定义的坐标系。

（二）世界坐标系测坐标

同样的点位，当我们将坐标系切换到【世界坐标系】再次进行测量的时候，X,Y的坐标就会发生变化，如下图所示。

（三）测量设置里面设置坐标系

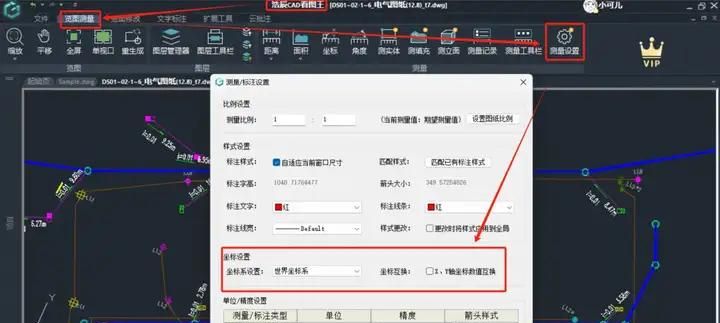

除了上面我们在测量的时候进行坐标系切换以外，我们还可以在【测量设置】里面进行坐标系的转换，如下图所示，我们可以对坐标系进行设置，还可以对X,Y的坐标进行互换。

以上就是浩辰CAD看图王电脑版中进行坐标系转换的方法了，需要给大家说明的是这个坐标系转化必须是在设计软件中设置了多个坐标系，才可以进行切换的哦，小伙伴们，赶快来体验下吧！~
