AutoCAD制图知识

学好AutoCAD制图，需要掌握如下几个方面的知识点：

基础操作

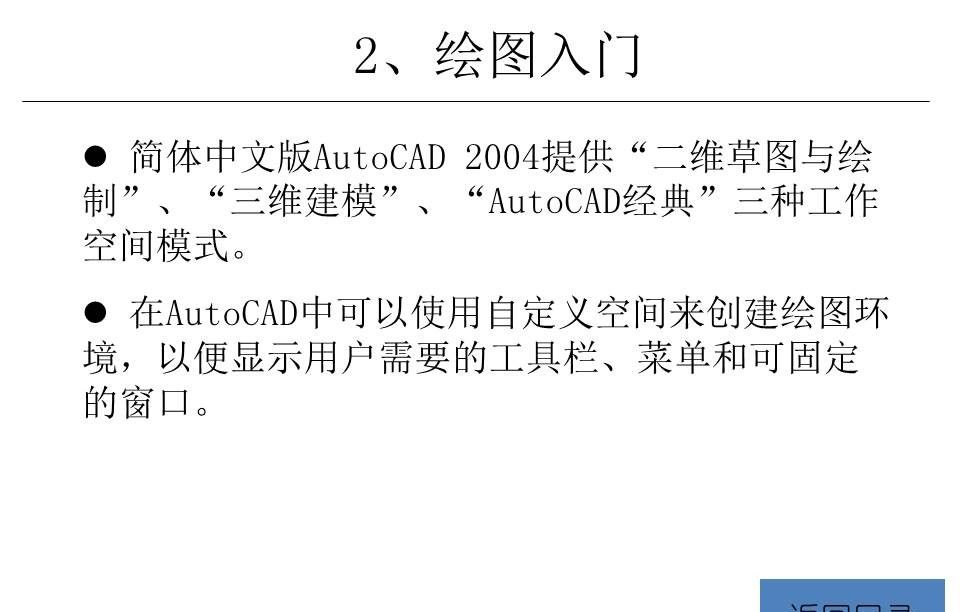

• 界面熟悉：工作空间、工具栏、命令行操作

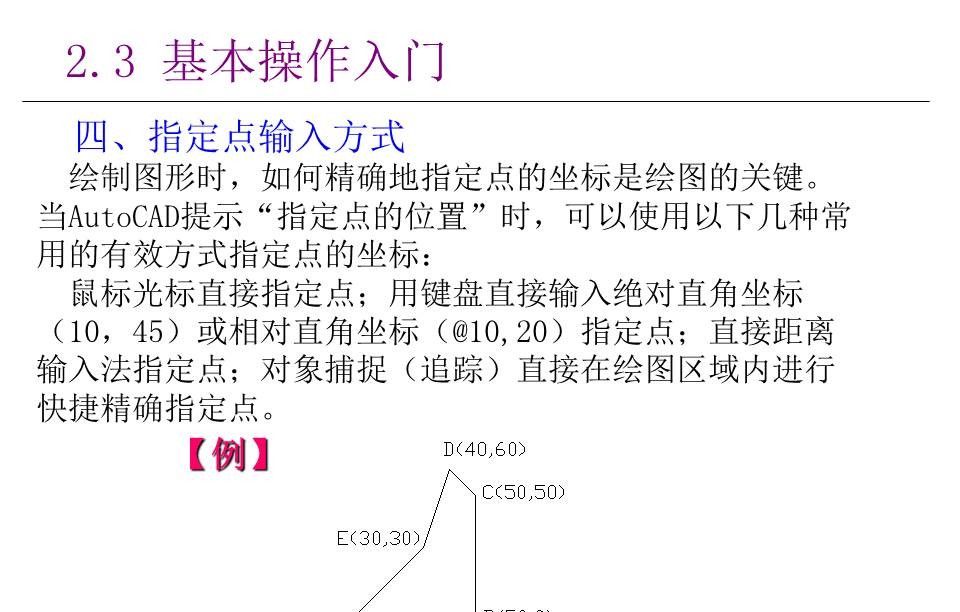

• 坐标系：绝对/相对坐标输入，动态UCS
• 视图控制：缩放、平移、视口管理

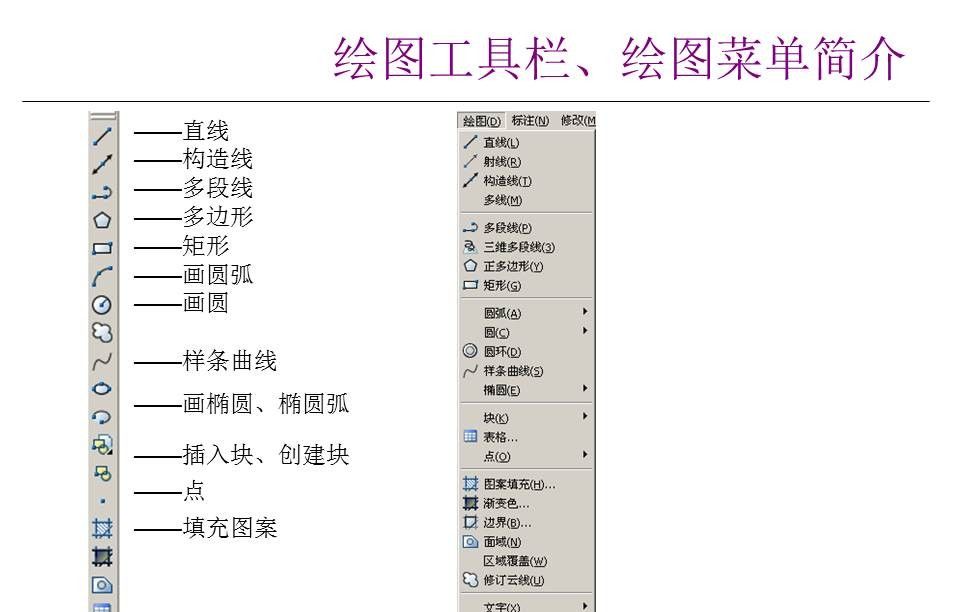

绘图命令

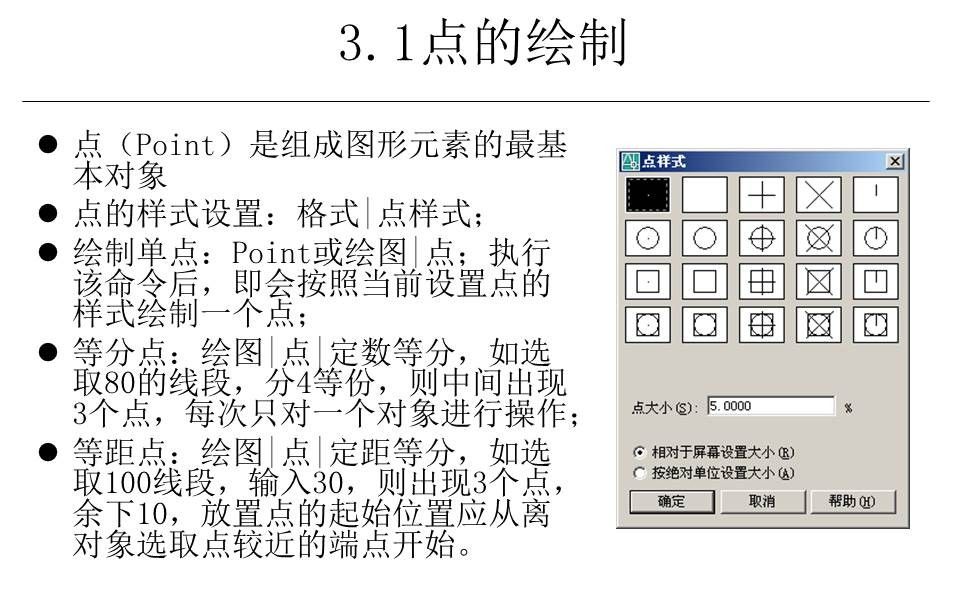

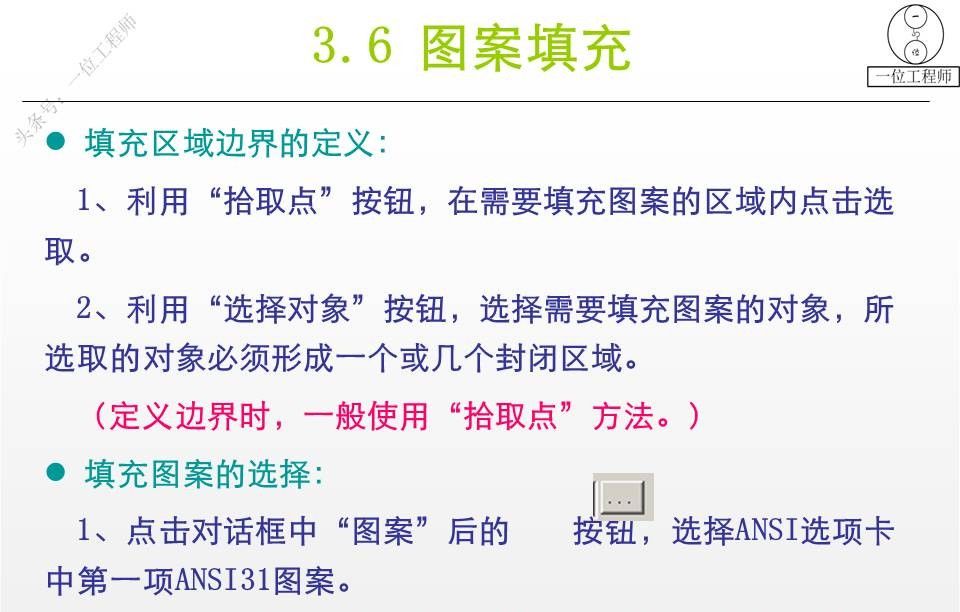

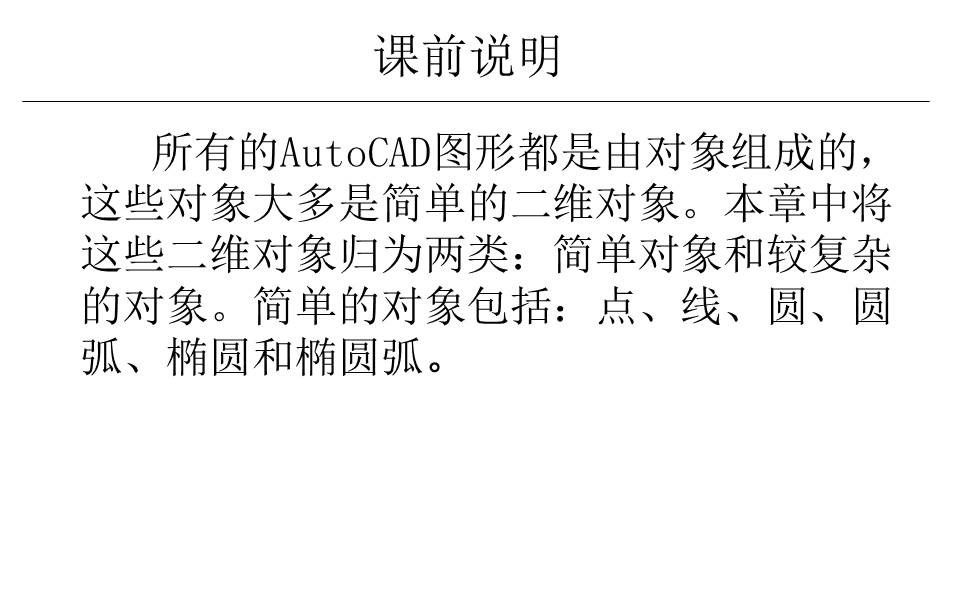

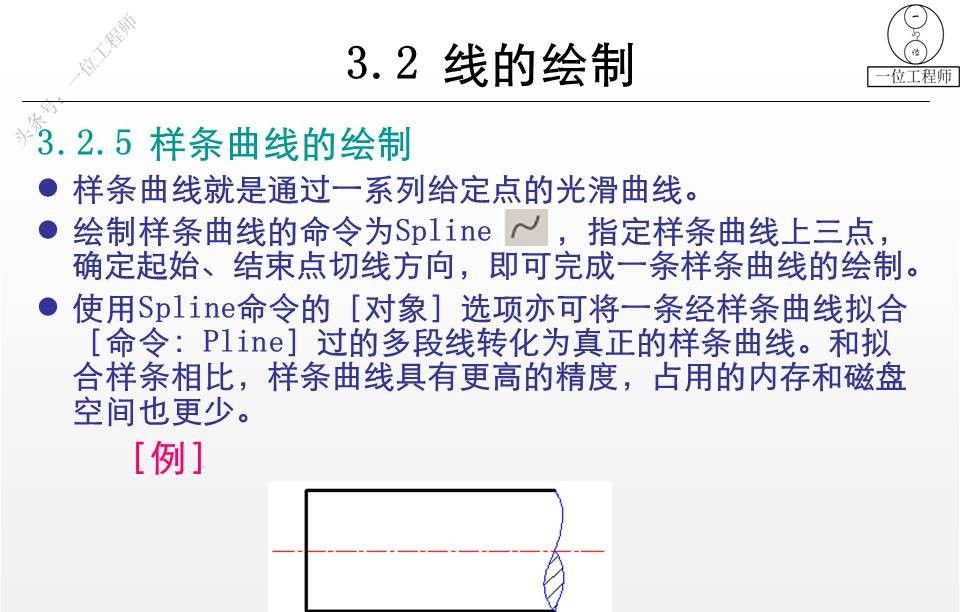

• 基本图形：直线、圆、弧、多段线、图案填充

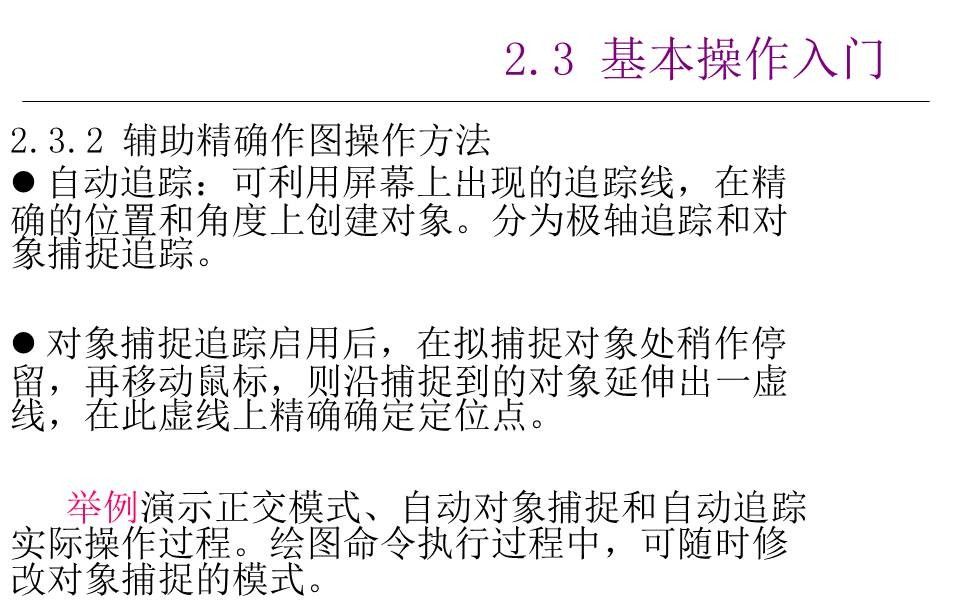

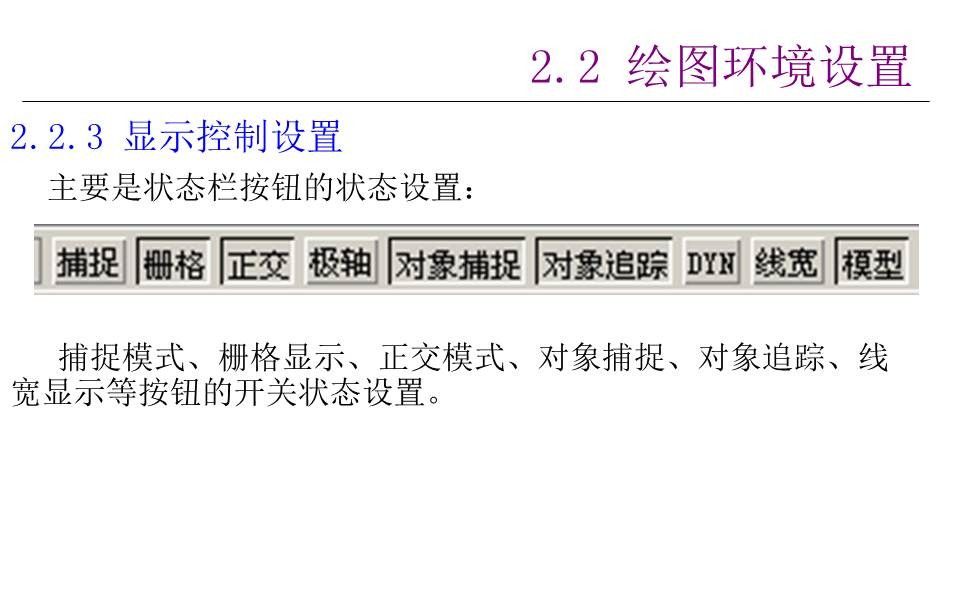

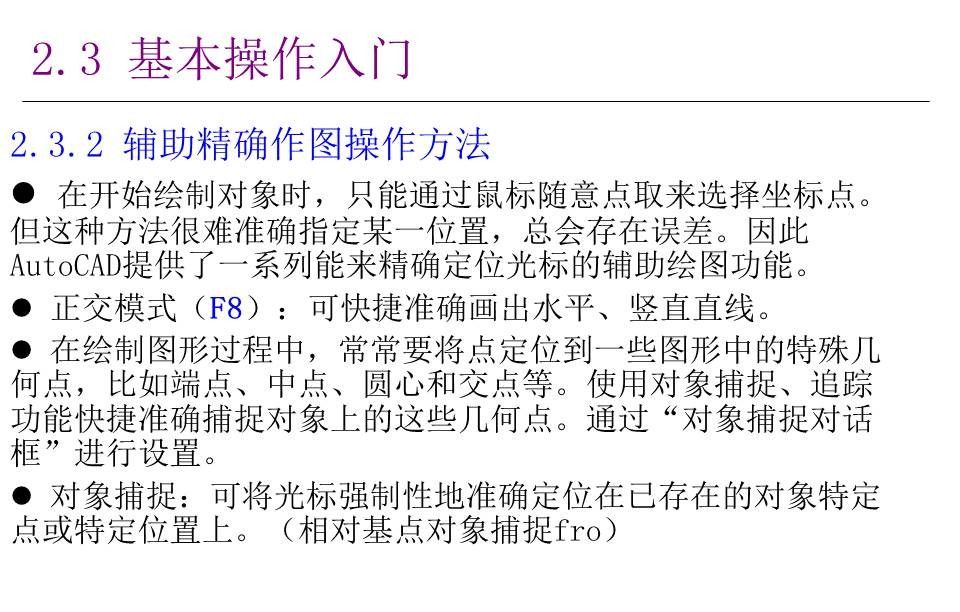

• 准确绘图：对象捕捉（端点、中点等）、极轴追踪、对象追踪

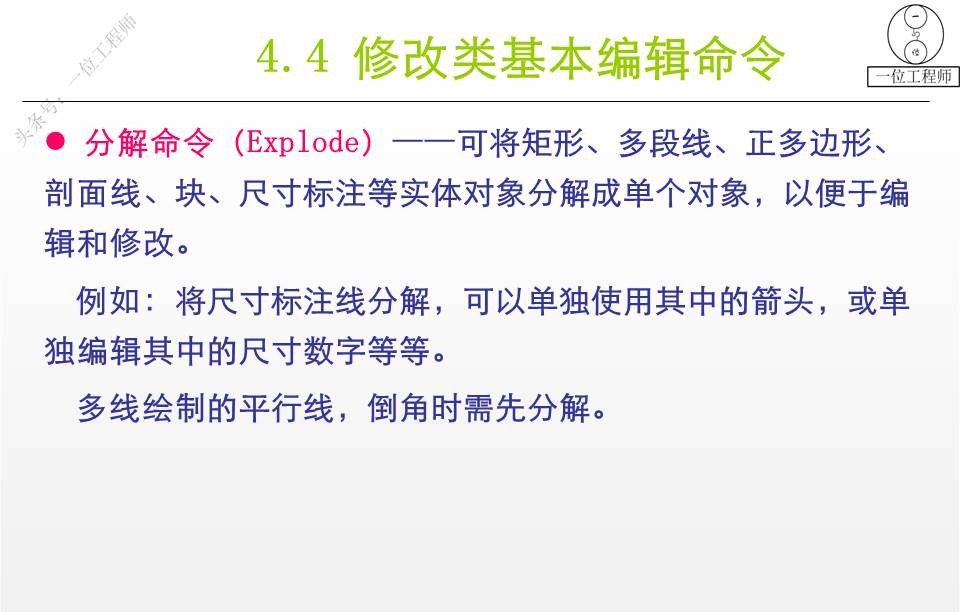

修改工具

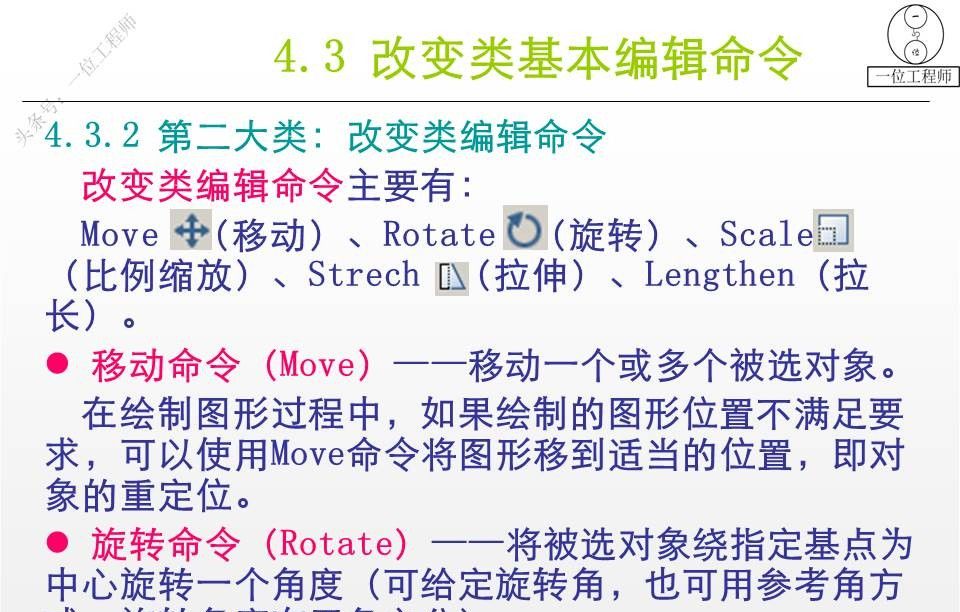

• 编辑命令：移动、复制、旋转、缩放、修剪/延伸

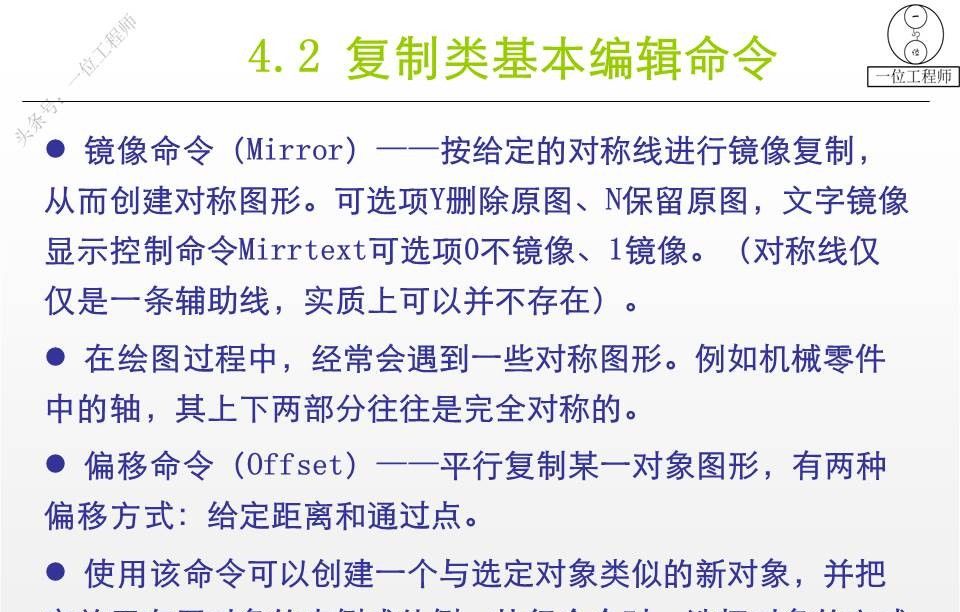

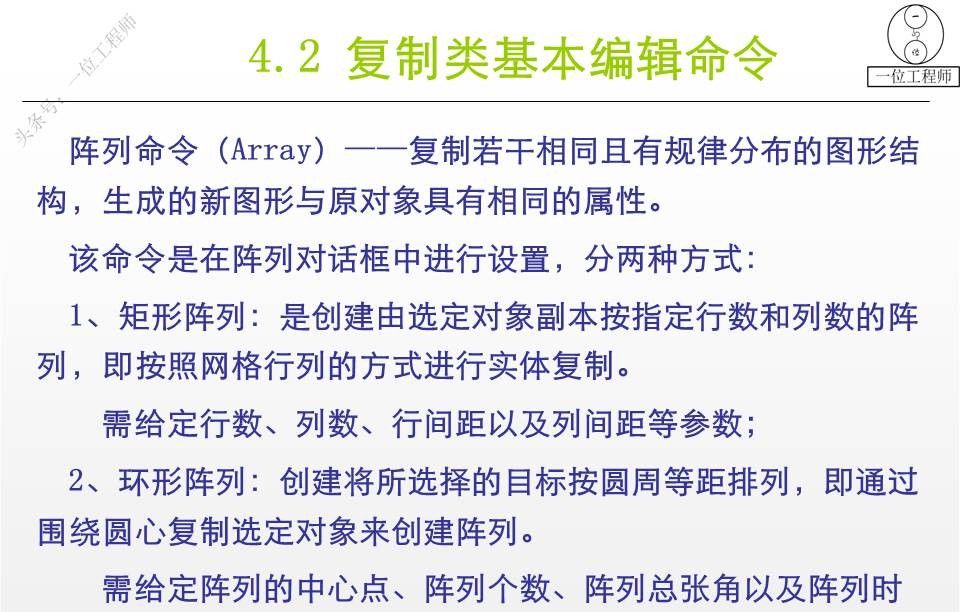

• 高级编辑：偏移、阵列（矩形/环形）、镜像、拉伸

图层与属性

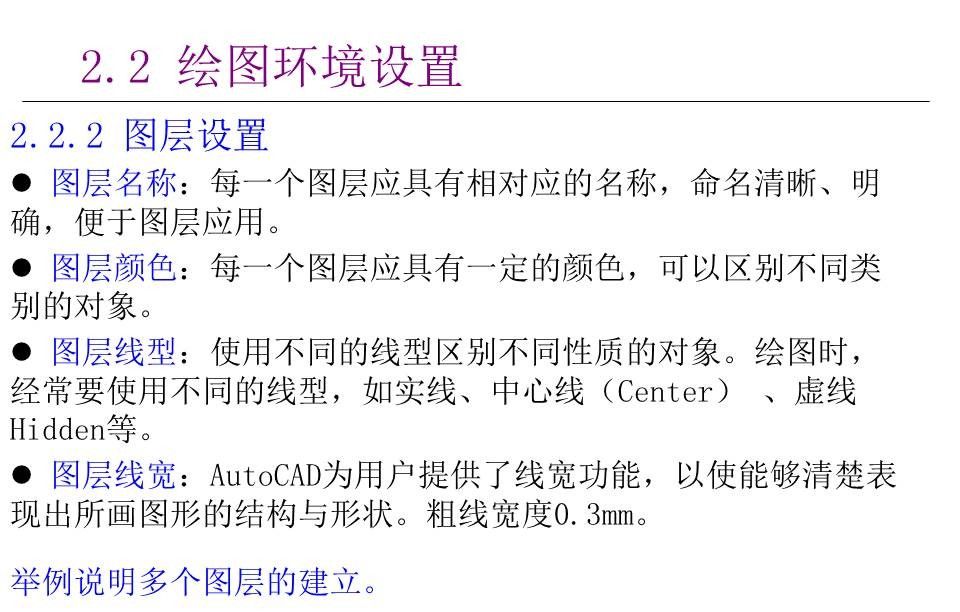

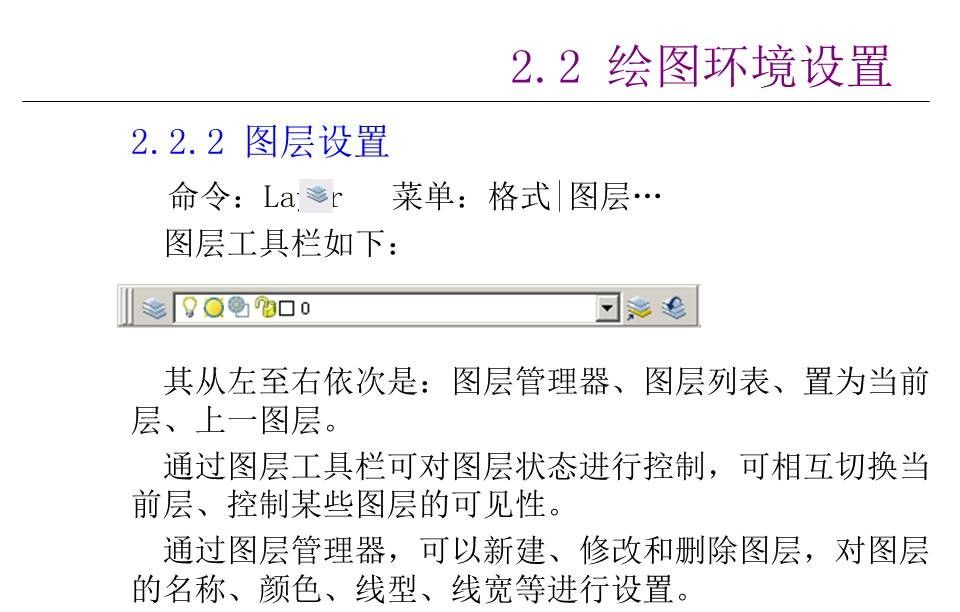

• 图层管理：创建/开关/冻结图层，设置线型/颜色/线宽
• 对象属性：ByLayer控制，特性匹配（格式刷）

注释与出图

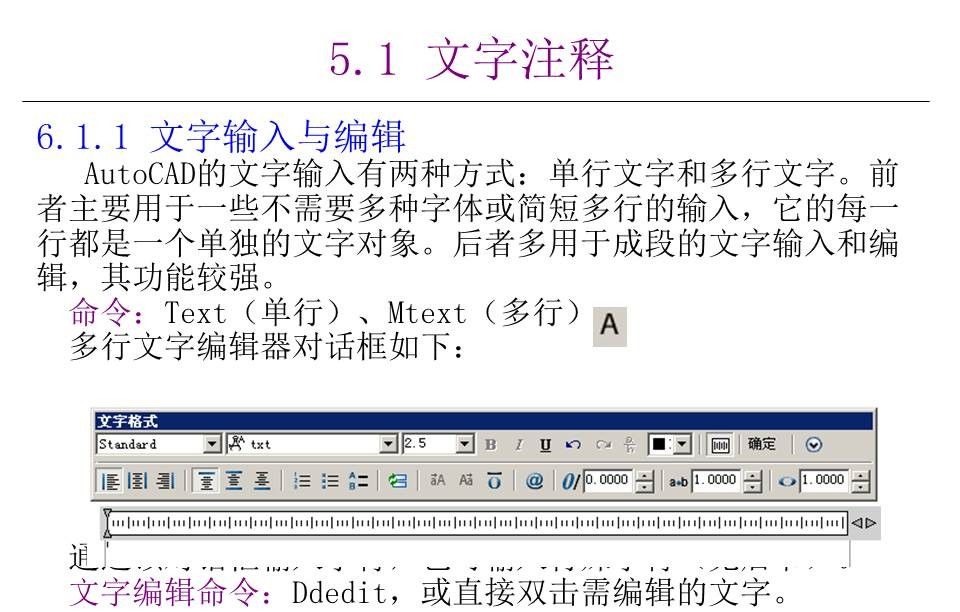

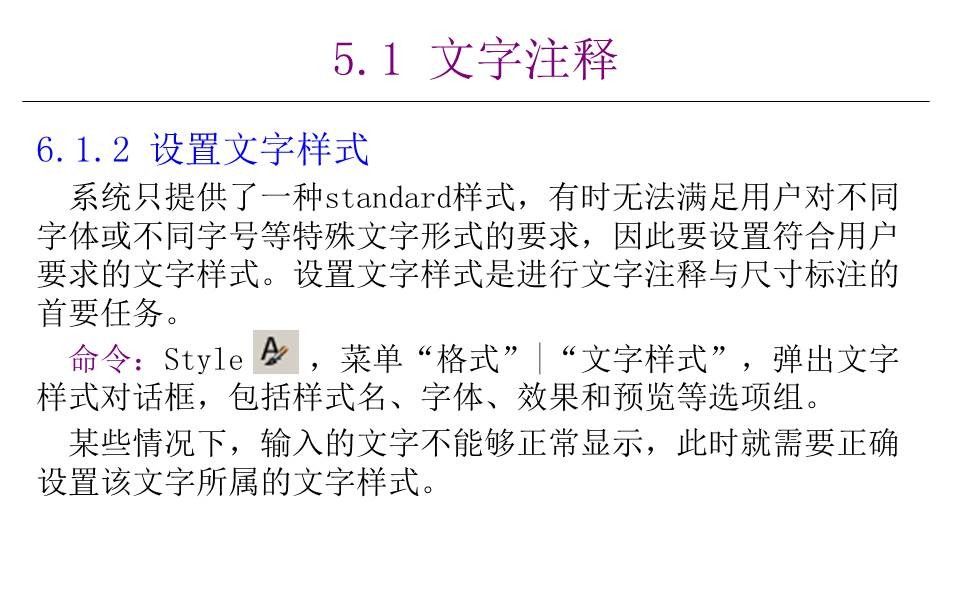

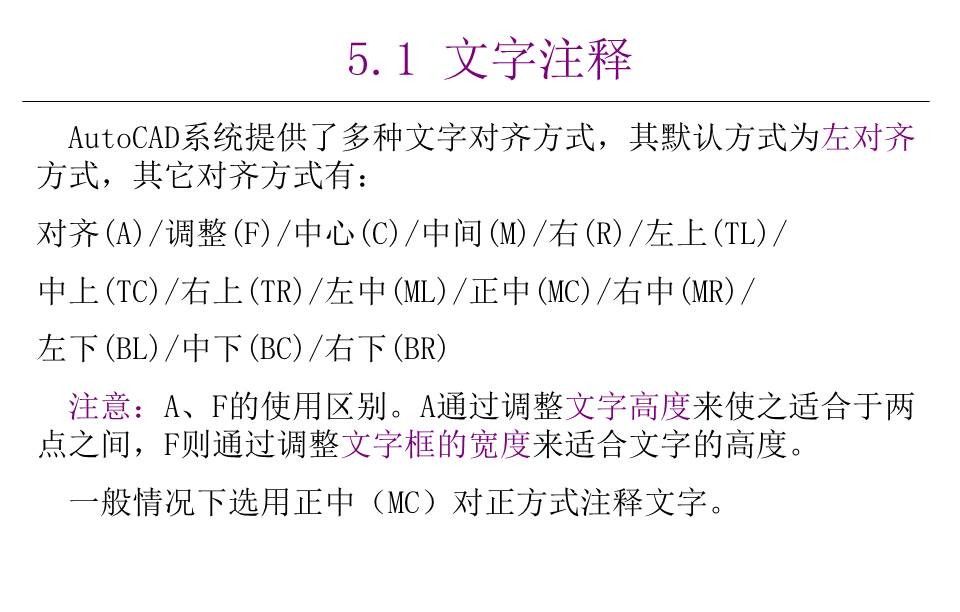

• 文字：单行/多行文字，字体样式

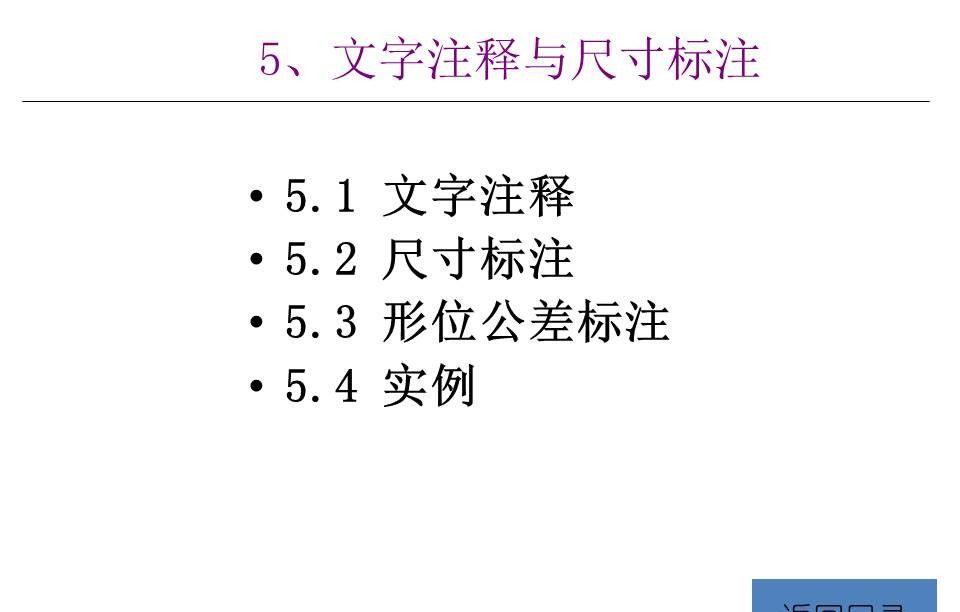

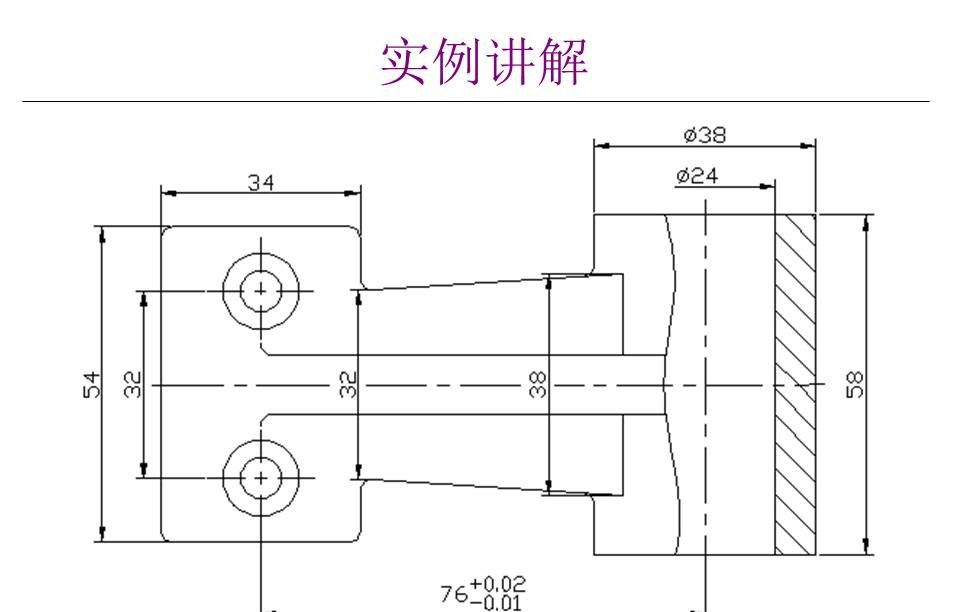

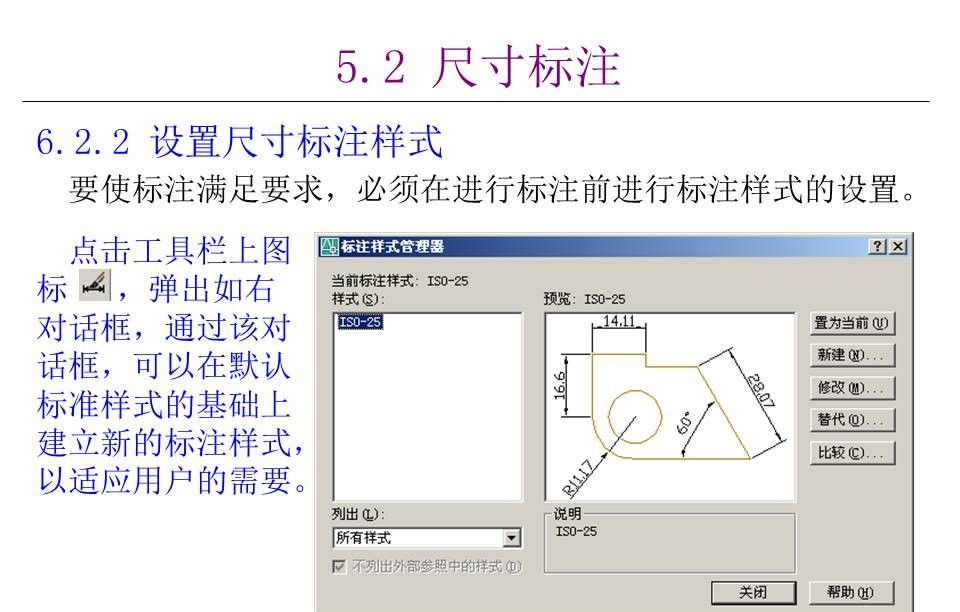

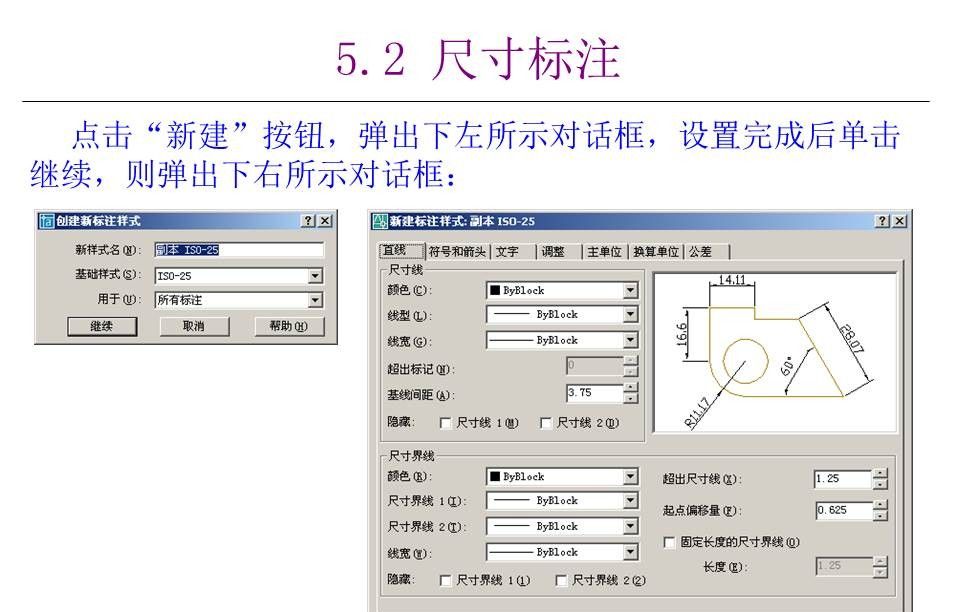

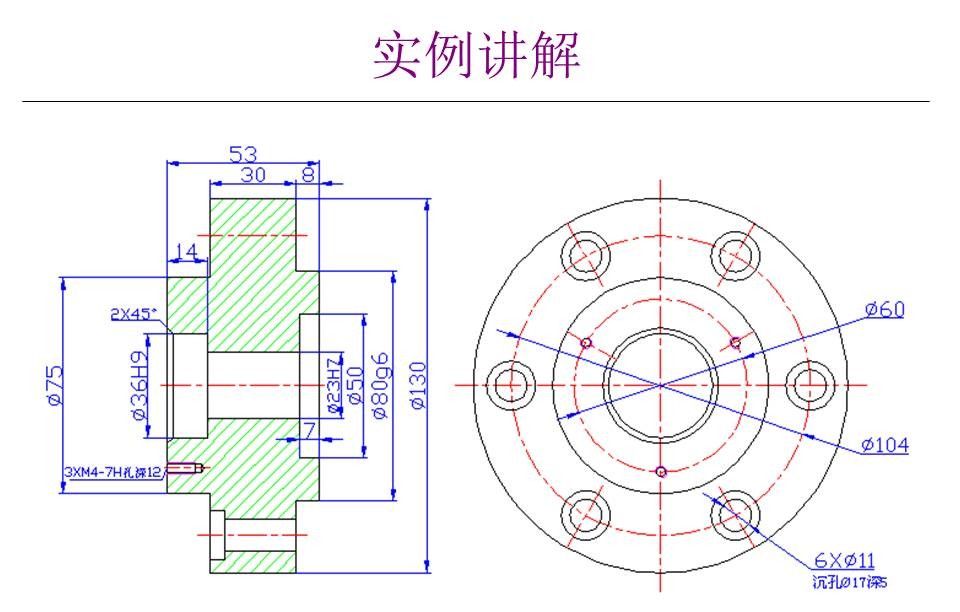

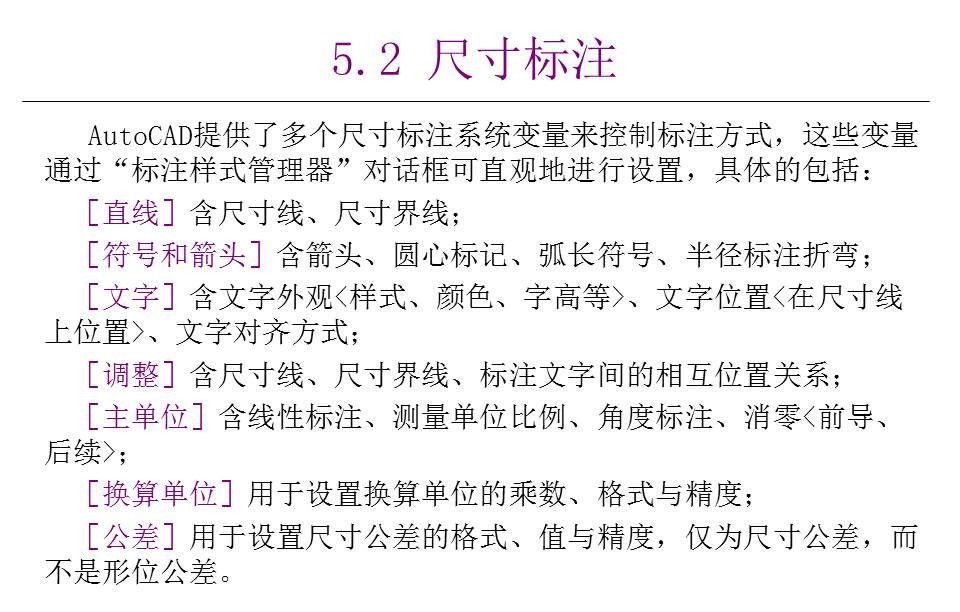

• 标注：线性/角度/半径标注，标注样式设置

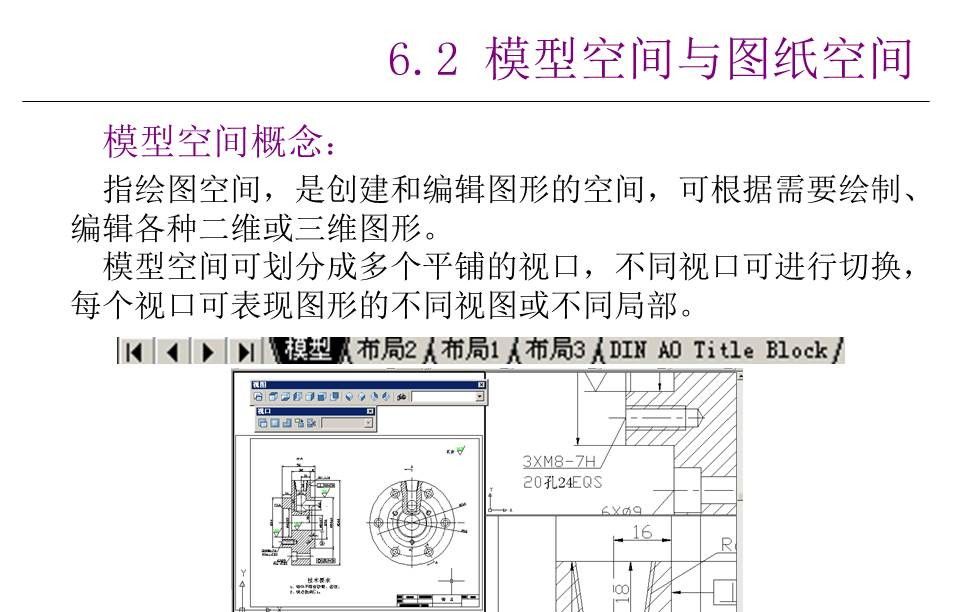

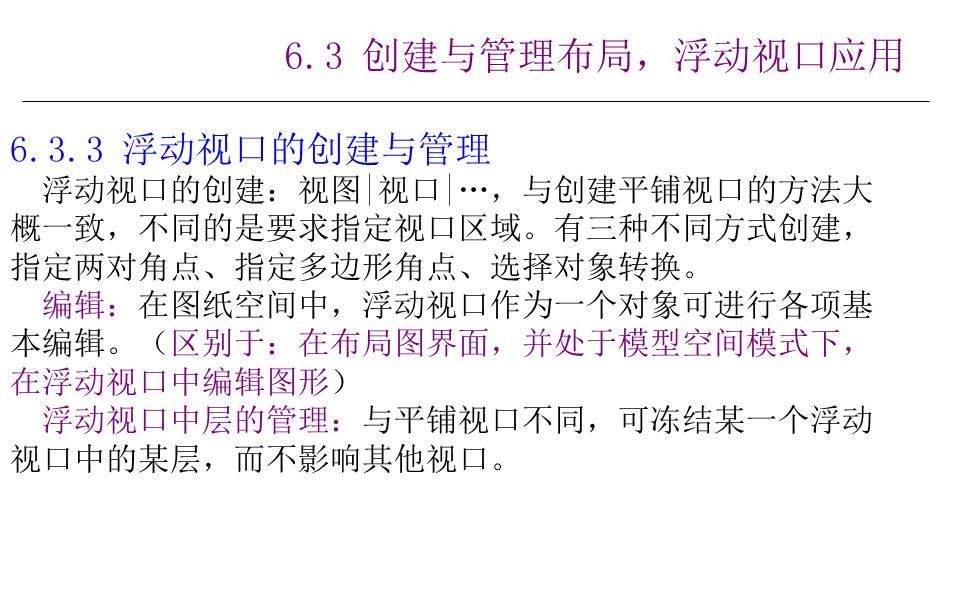

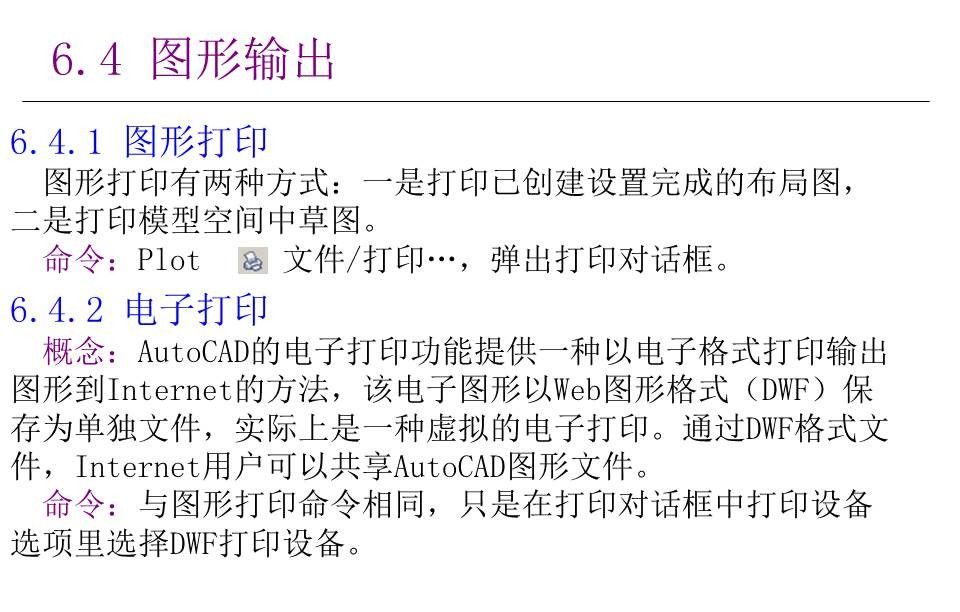

• 布局：模型空间与图纸空间，视口比例，打印配置

进阶技能

• 图块与属性：创建动态块，外部参照
• 参数化设计：几何约束与标注约束
• 简单三维建模：拉伸、旋转实体，视图切换

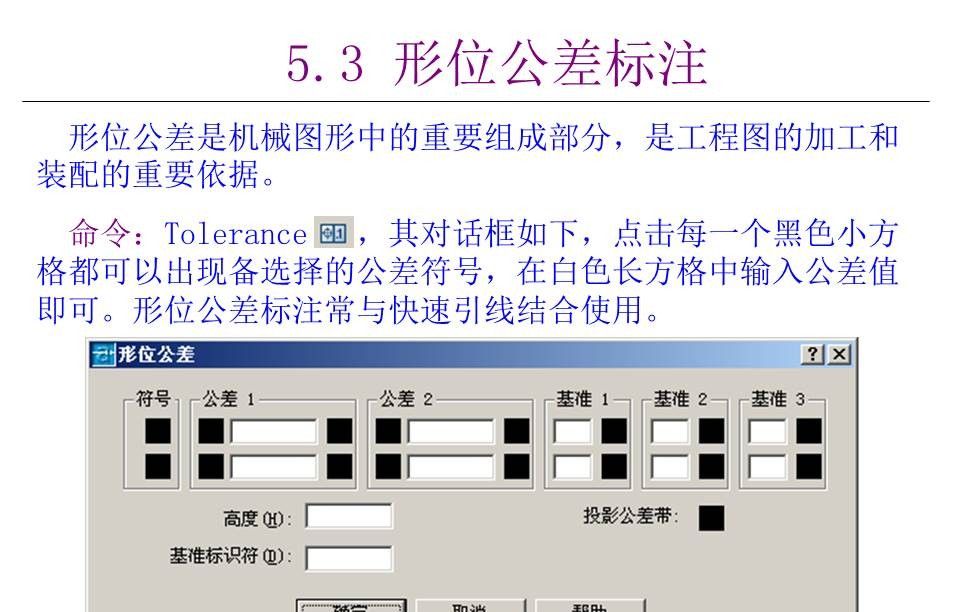

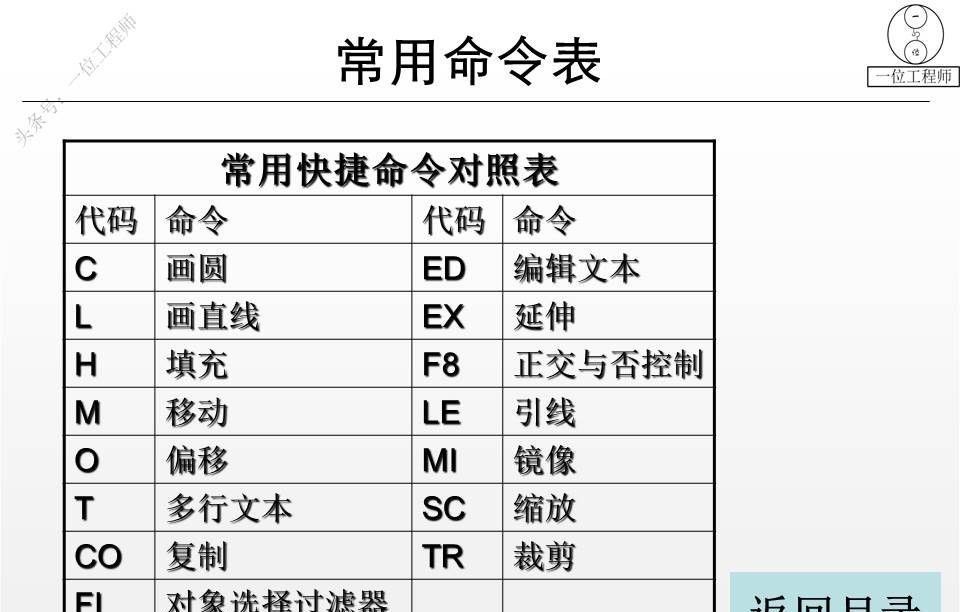

行业扩展：建筑需学建筑工具集，机械掌握公差标注，电气了解符号库管理。核心要点：掌握绘图规范（如GB/T）、注重命令效率（快捷键），持续项目实践深化技能。

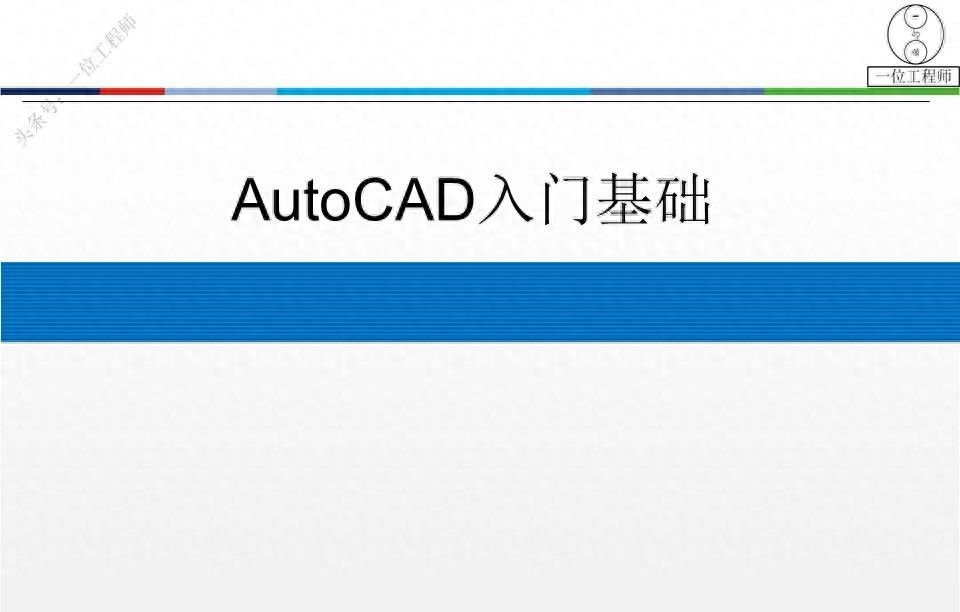

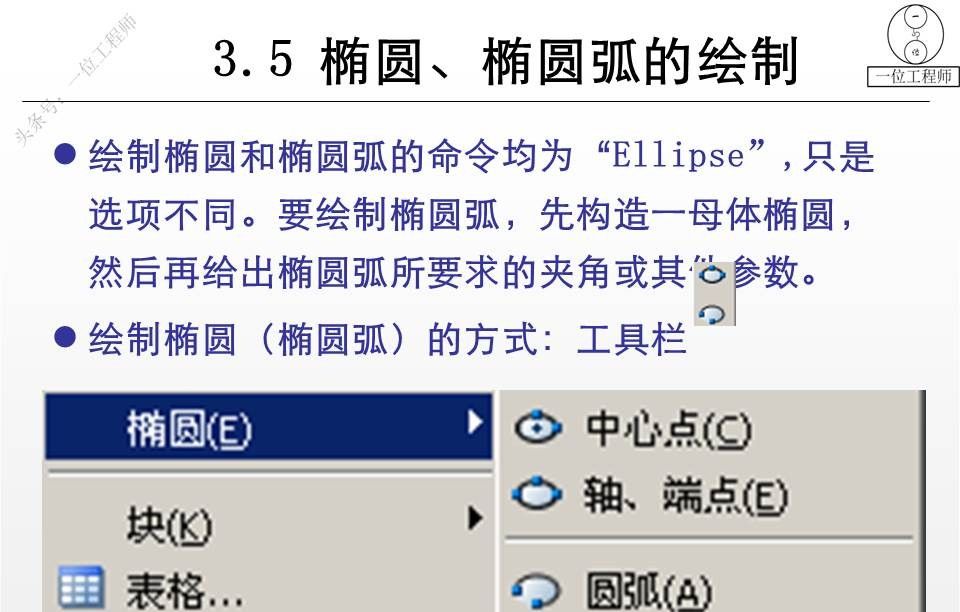

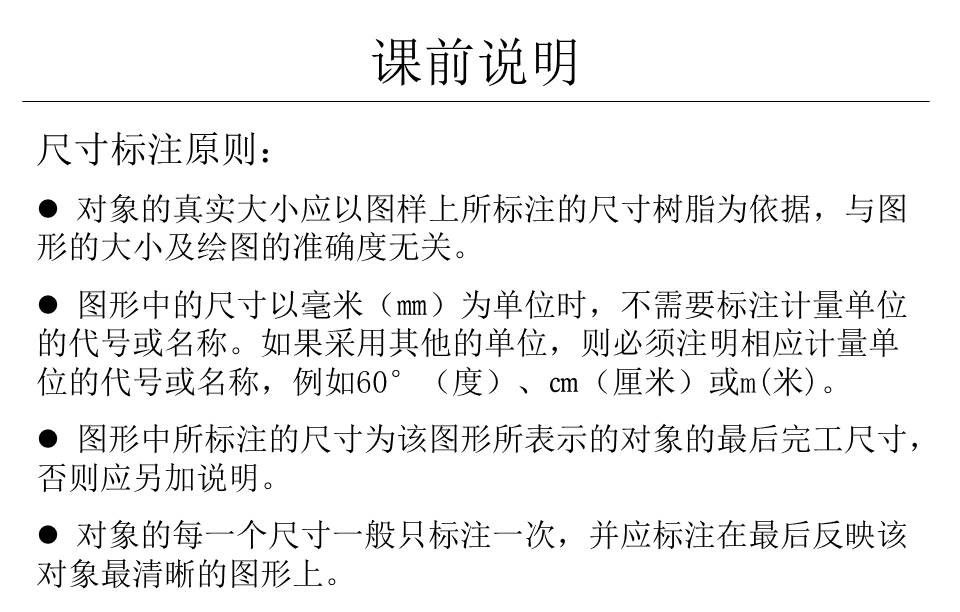

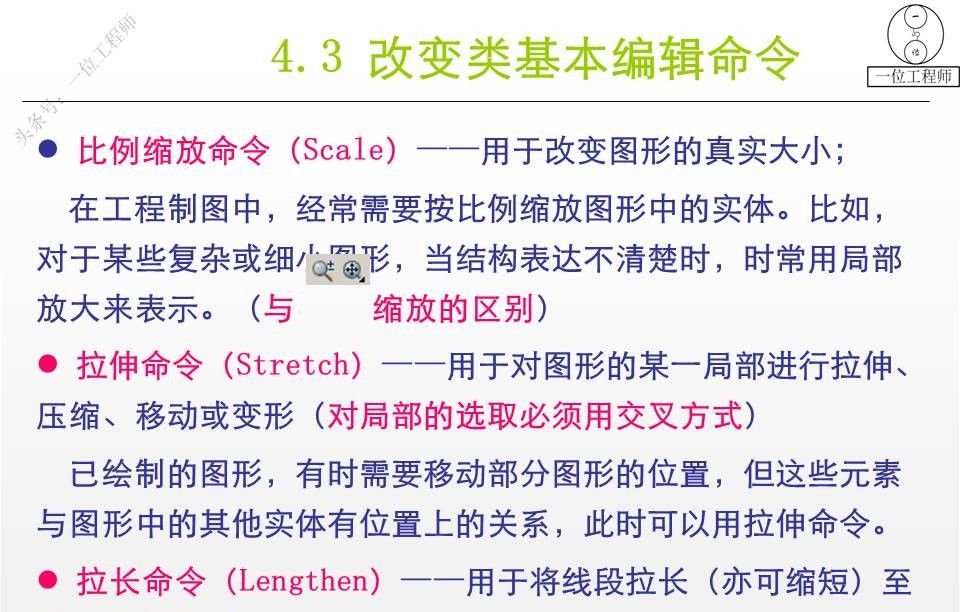

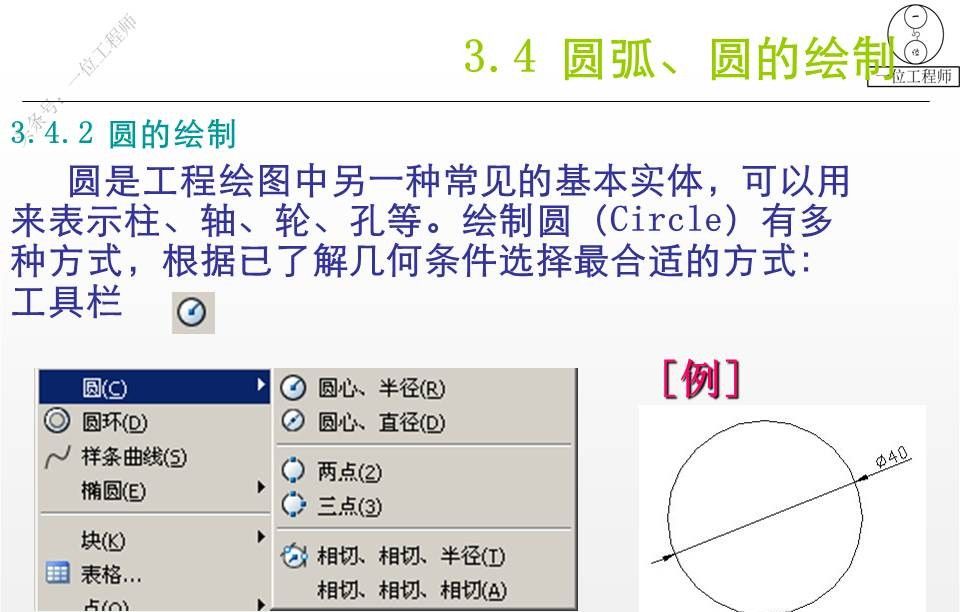

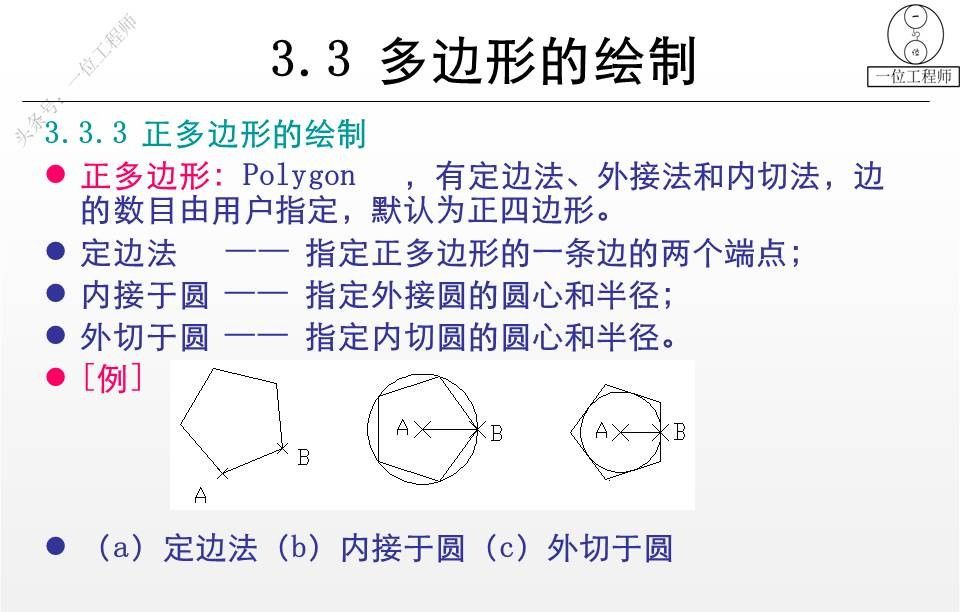

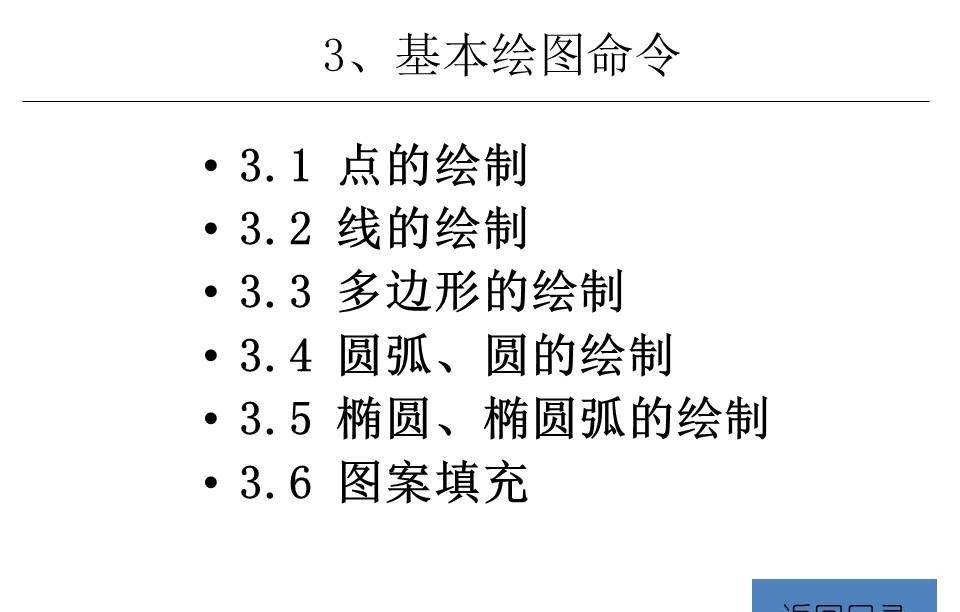

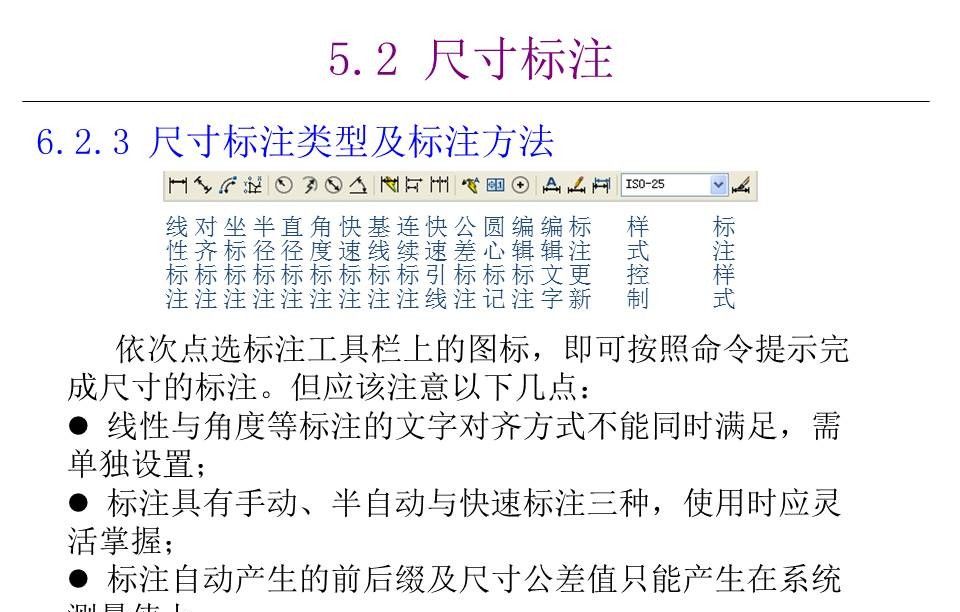

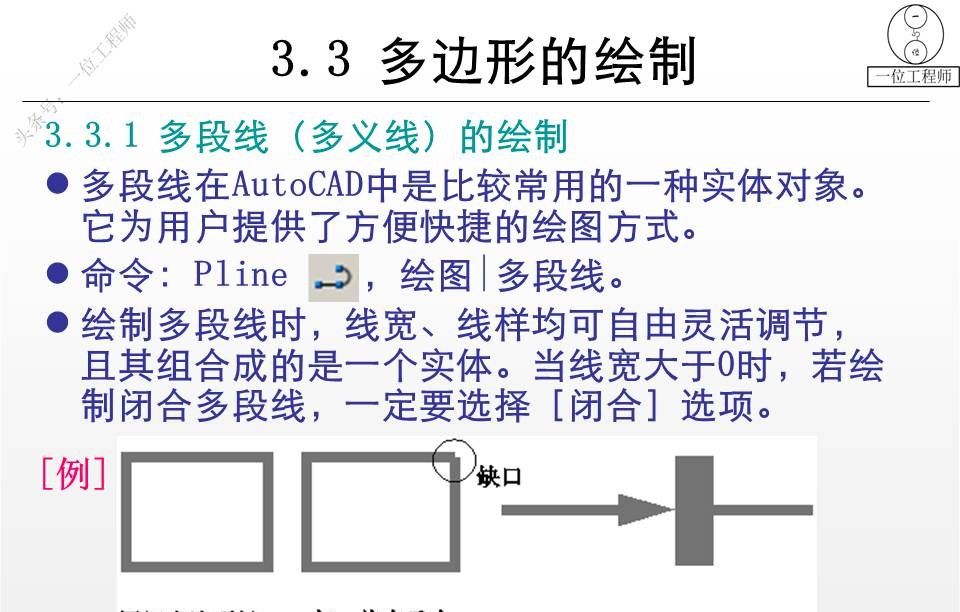

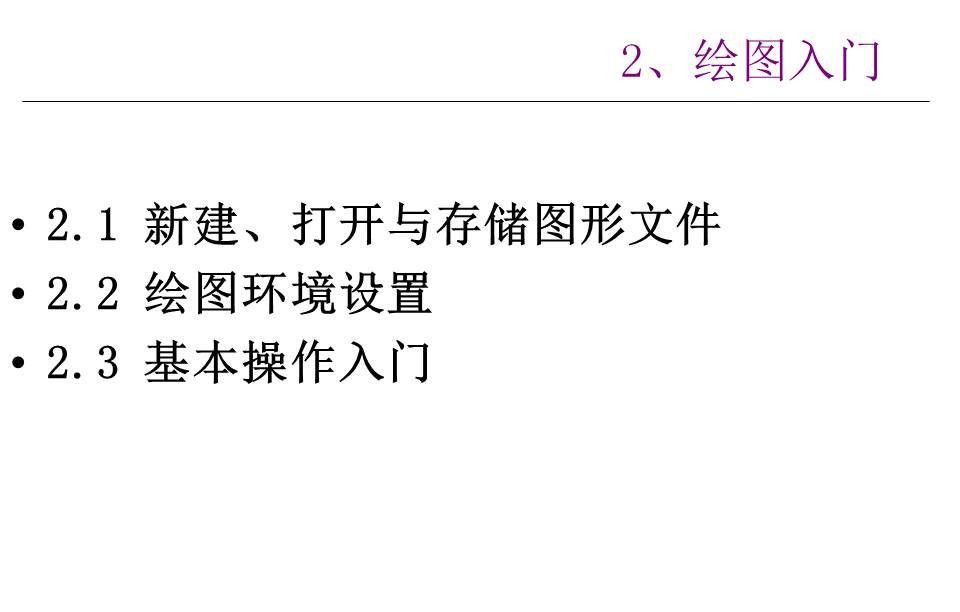

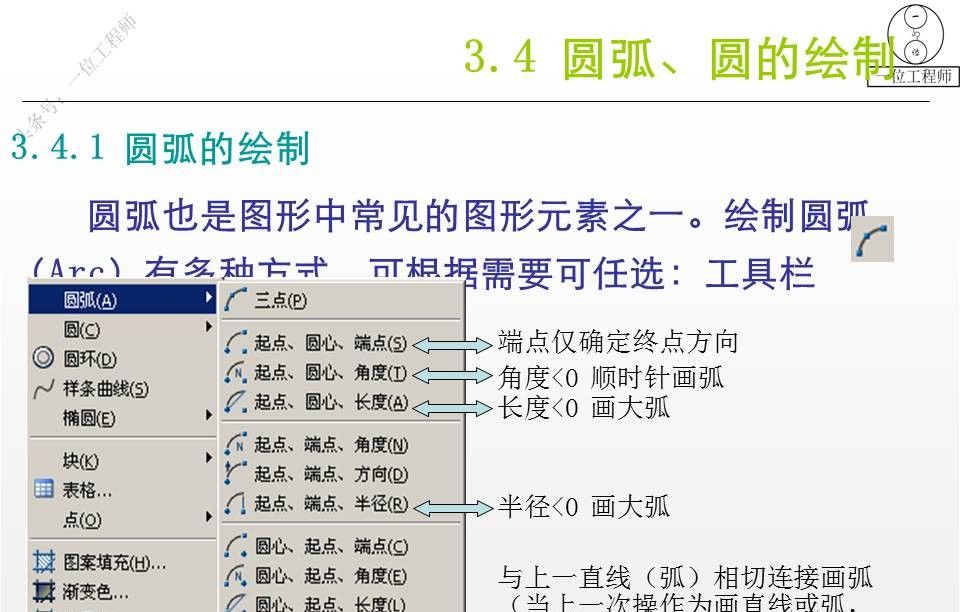

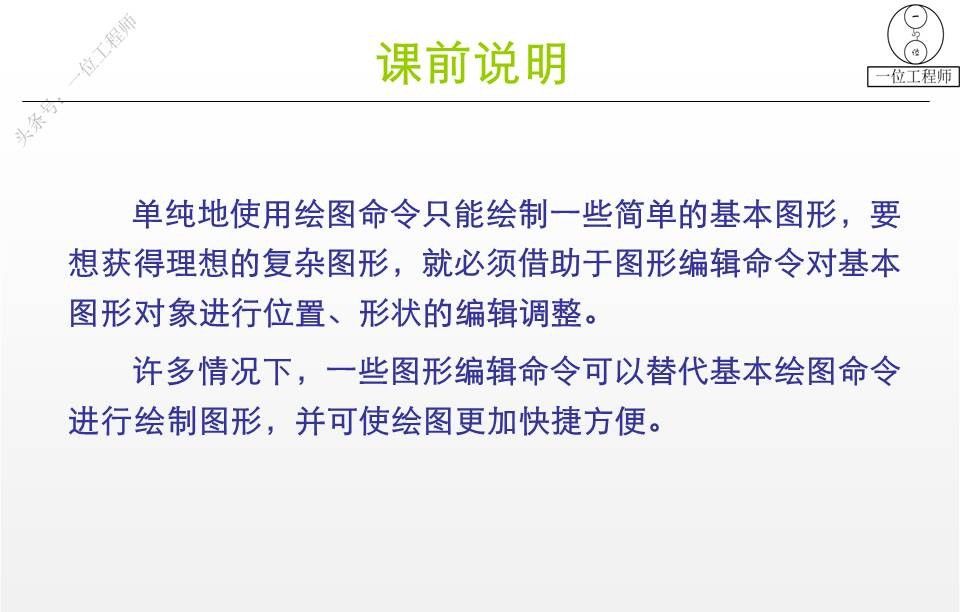

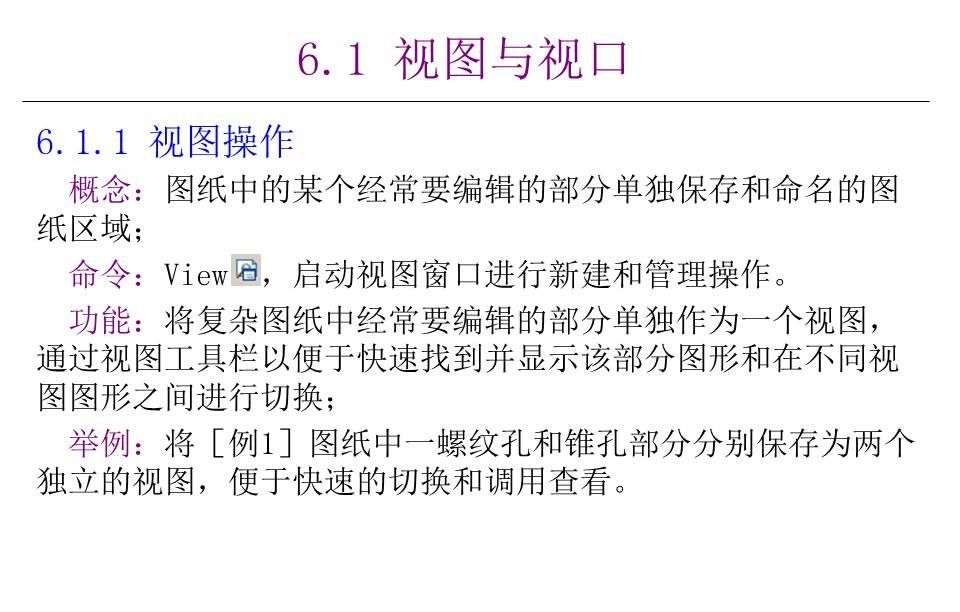

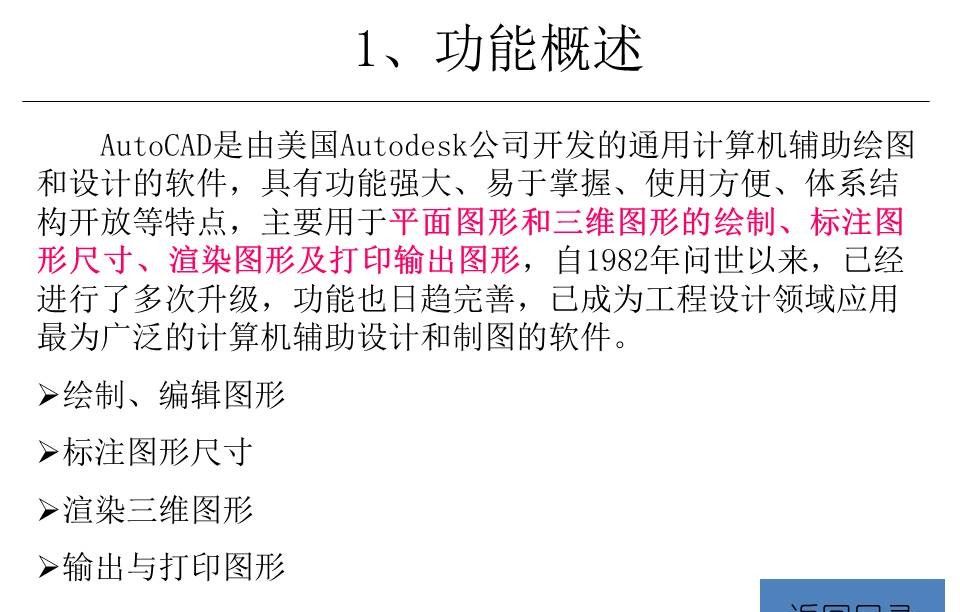

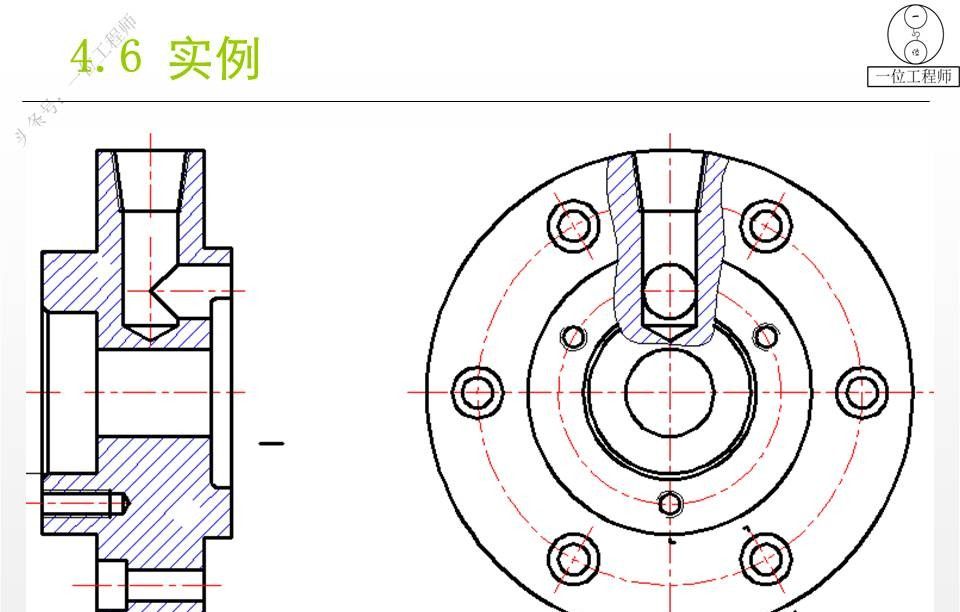

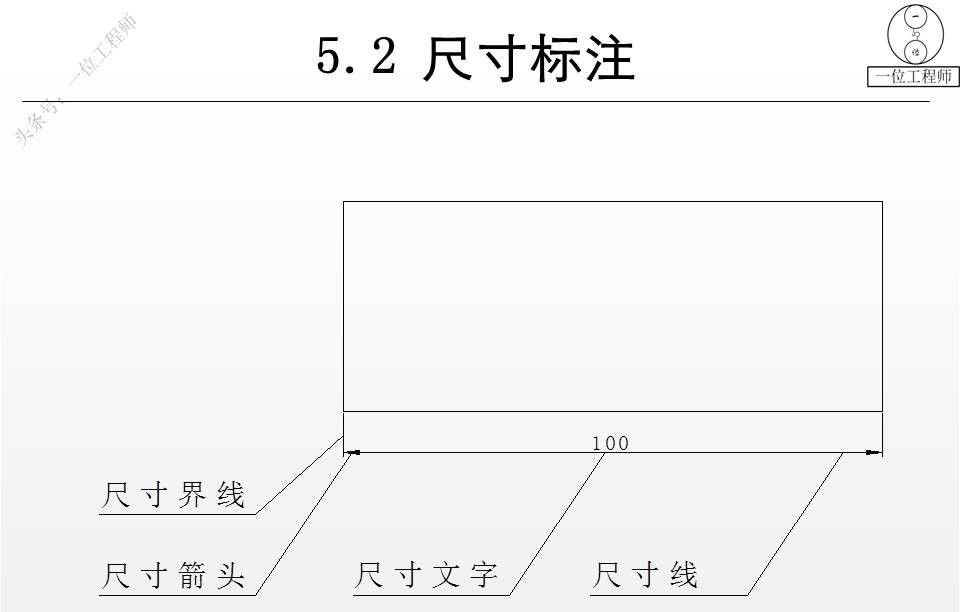

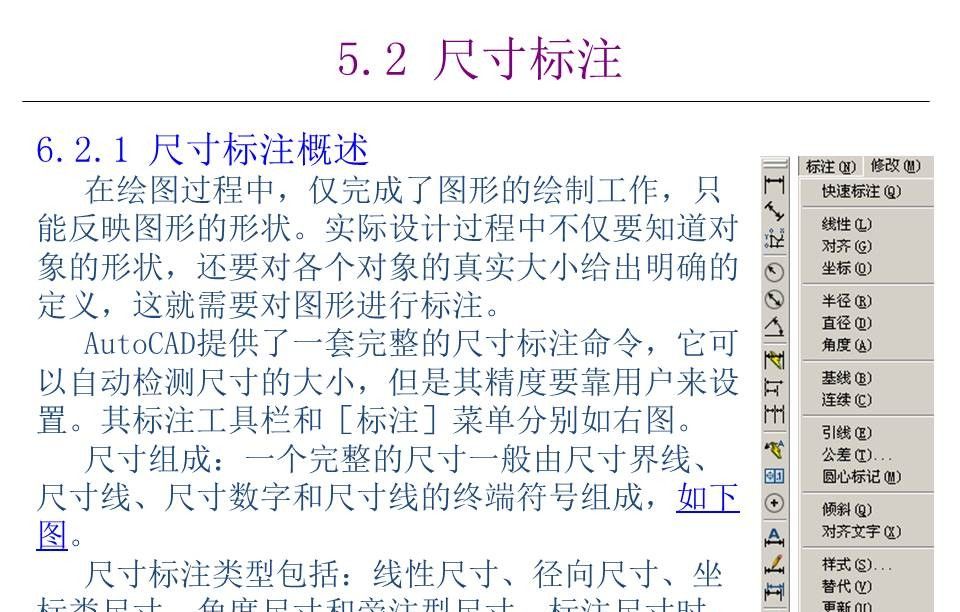

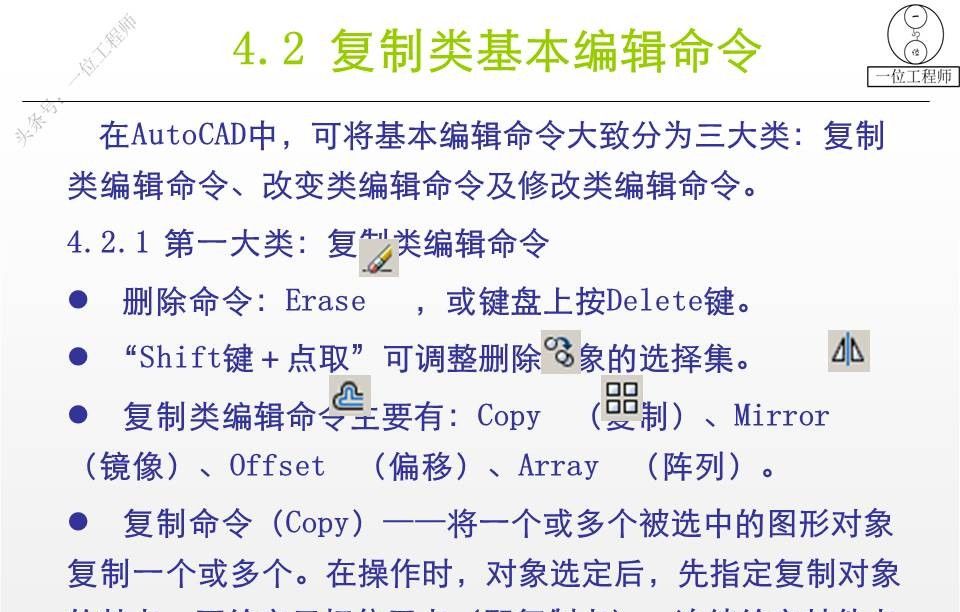

78页PPT讲义介绍AutoCAD制图
