CAD图（如DWG、DXF格式）与SolidWorks工程图之间的导入与导出

CAD图（如DWG、DXF格式）与SolidWorks工程图之间的导入与互操作性是机械工程设计流程中的常见需求。以下是关于两者相互导入的具体方法与注意事项的讨论：

一、从CAD图（DWG/DXF）导入到SolidWorks

1. 导入路径：

• 在SolidWorks中，选择“文件 > 打开”，在文件类型中选择“.dwg”或“.dxf”。

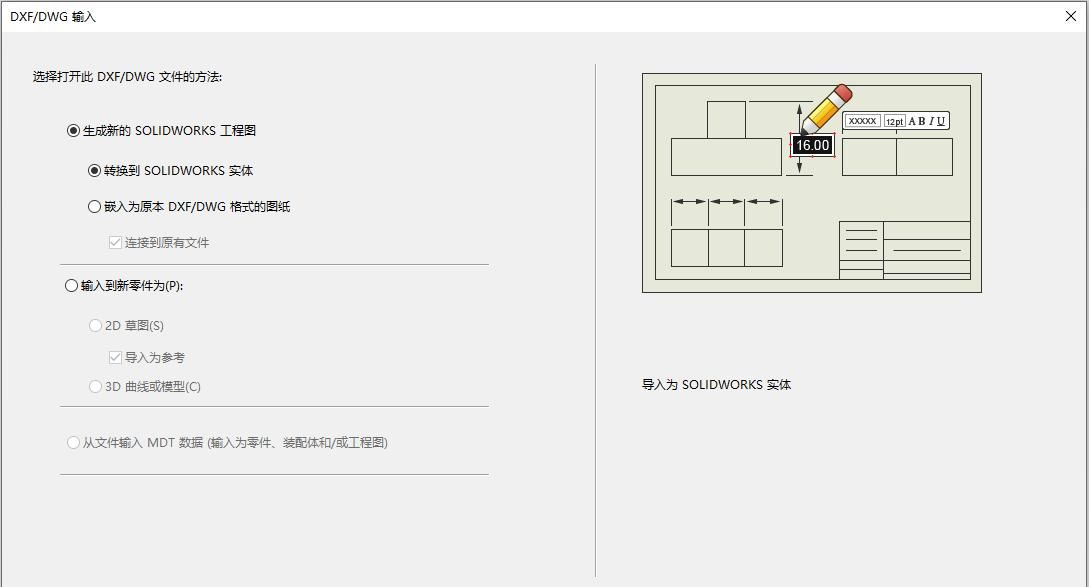

进入“DWG/DXF导入向导”，可根据需要选择以下三种形式之一导入，即二维草图（用于建模），三维模型草图（用于拉伸、旋转等建模操作）和SolidWorks工程图（将CAD图作为图纸导入）。如图

2. 设置选项：

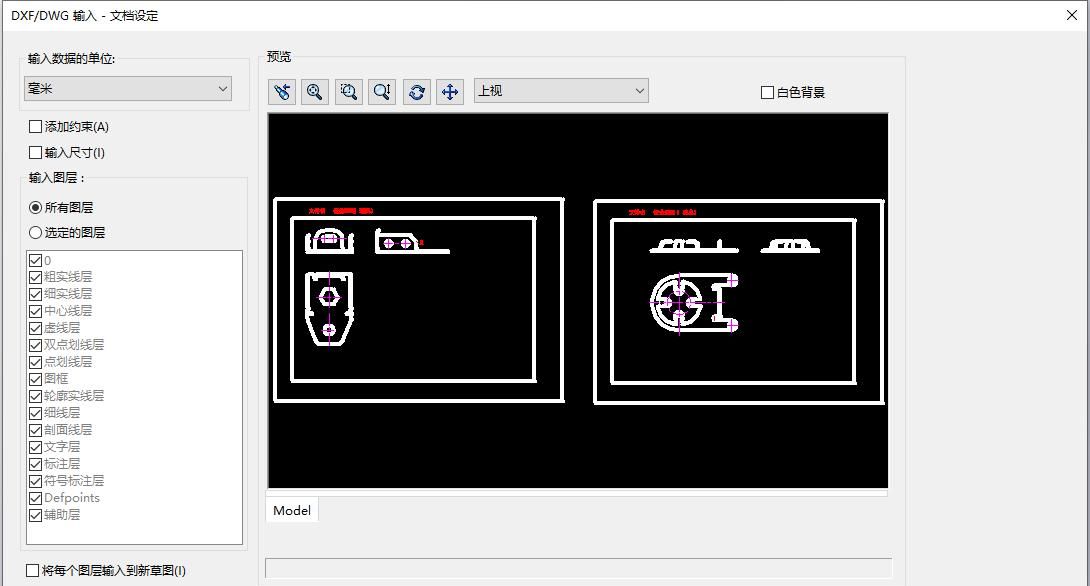

• 选择单位（英寸或毫米）

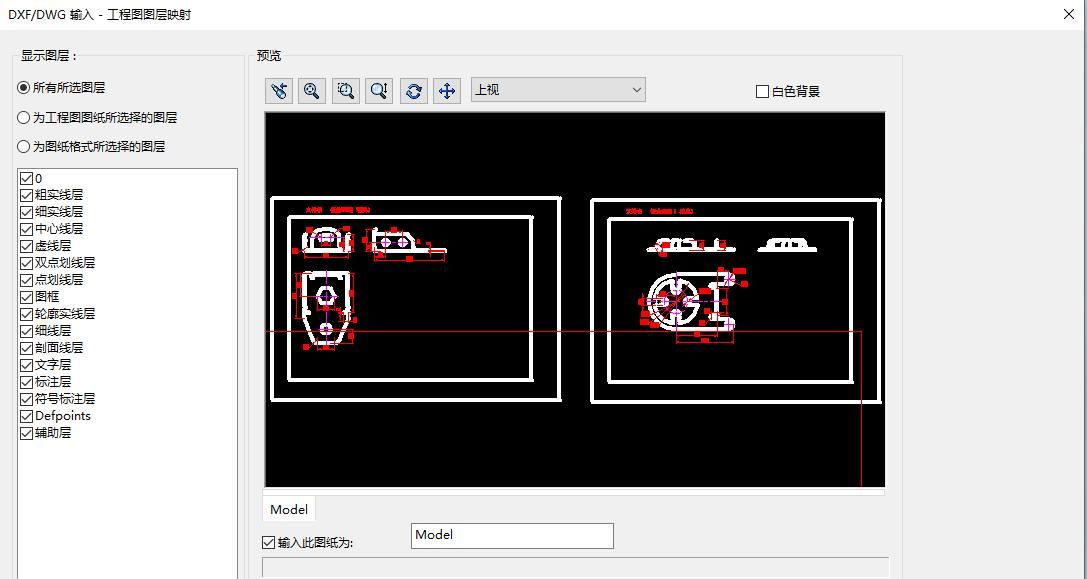

• 选择图层导入选项
• 可选是否将CAD图中的块（Block）转换为SolidWorks符号或草图实体

3. 注意事项：

• 需确保CAD图文件无错误（使用AutoCAD的“audit”命令）
• 复杂图层结构可能需要在CAD中先行简化
• 字体、线型等在转换中可能出现兼容性问题

二、从SolidWorks工程图导出到CAD图（DWG/DXF）

1. 导出路径：

• 在SolidWorks工程图中，选择“文件 > 另存为”，文件类型选择“DWG”或“DXF”

2. 导出选项：

• 设置导出版本（AutoCAD R2018、R2013等）
• 可选择是否导出尺寸、标注、中心线等细节信息

3. 注意事项：

• 视图对齐与比例要在SolidWorks中确认准确
• 导出后提议在AutoCAD中校对格式、标注和图层是否保持一致
• 有些特征（如断裂视图、细节视图）在DWG中显示可能不一致

三、互导的应用场景

• CAD图导入：适用于将已有的2D图纸作为建模基础，或对旧项目进行数字化建模。
• SolidWorks导出：用于将工程图提交给仍使用AutoCAD系统的合作方，同时可能还要对图纸的标准化做适当的修改，或作为审图交流的中间格式。
