前言
ISIS 最初是国际标准化组织 ISO 为它的无连接网络协议 CLNP 设计的一种动态路由协议。随着 TCP/IP 协议的流行，为了提供对 IP 路由的支持，IETF 在相关标准中对 IS-IS 进行了扩充和修改，使它能够同时应用在 TCP/IP 和 OSI 环境中，称为集成 ISIS（Integrated IS-IS 或 Dual IS-IS）。
ISIS使用最短路径优先SPF（Shortest Path First）算法进行路由计算，收敛速度快，拓展性强，运行在数据链路层，抗攻击能力强，可以实现大规模网络的互通
拓扑图
拓扑结构
骨干区域 Area10 与非骨干区域 Area20 通过 Level-1-2 路由器 R2 实现互联，具体连接关系如下：R1（骨干区域）通过 GigabitEthernet0/0/0 接口连接 R2R2（区域边界）分别通过 GigabitEthernet0/0/0、0/0/1、0/0/2 接口连接 R1、R3、R4R1 直连一台服务器，R3、R4 为非骨干区域终端路由器
核心场景要求
区域划分：R1 归属骨干区域 Area10，R2、R3、R4 归属非骨干区域 Area20设备级别：R1 为 Level-2 路由器，R3、R4 为 Level-1 路由器，R2 为 Level-1-2 路由器（负责区域间路由转发）功能目标：实现骨干区域与非骨干区域路由互通，非骨干区域设备可 Ping 通服务器
ISIS 基础配置
以 R1 的配置举例
#
sysname R1
#
isis 10
is-level level-2
network-entity 10.0000.0000.0001.00
import-route direct
#
interface Ethernet0/0/1
ip address 192.168.100.1 255.255.255.0
#
interface GigabitEthernet0/0/0
description To-[R2]
ip address 192.168.10.1 255.255.255.252
isis enable 10
isis circuit-type p2p
#
sysname R1
#
isis 10 # 设置ISIS进程
is-level level-2 # 定义为Level-2设备
network-entity 10.0000.0000.0001.00 # 区域10，System ID：0000.0000.0001
import-route direct # 引入直连路由（含服务器路由）
# 接口配置
interface Ethernet0/0/1 # 连接服务器接口
ip address 192.168.100.1 255.255.255.0
interface GigabitEthernet0/0/0 # 连接R2接口
description To-[R2]
ip address 192.168.10.1 255.255.255.252
isis enable 10 # 使能IS-IS进程10
isis circuit-type p2p # 配置为P2P接口
配置说明
这些是 ISIS 的必须要的配置
isis 10
is-level level-2
ISIS 网络中三种不同级别的路由设备：一般来说，将 Level-1 路由设备部署在区域内，Level-2 路由设备部署在区域间，Level-1-2 路由设备部署在 Level-1 和 Level-2 路由设备的中间。
network-entity 10.0000.0000.0001.00
格式为 X…X.XXXX.XXXX.XXXX.00，前面的“X…X”是区域地址，中间的 12 个“X”是设备的 System ID，最后的“00”是 SEL。即
10
0000.0000.0001
00
isis enable 10
isis circuit-type p2p
配置举例
R1
#
sysname R1
#
isis 10
is-level level-2
network-entity 10.0000.0000.0001.00
import-route direct
#
interface Ethernet0/0/1
ip address 192.168.100.1 255.255.255.0
#
interface GigabitEthernet0/0/0
description To-[R2]
ip address 192.168.10.1 255.255.255.252
isis enable 10
isis circuit-type p2p
R2
#
sysname R2
#
isis 10
network-entity 20.0000.0000.0002.00
is-level level-1-2
#
interface GigabitEthernet0/0/0
description To-[R1]
ip address 192.168.10.2 255.255.255.252
isis enable 10
isis circuit-type p2p
#
interface GigabitEthernet0/0/1
description To-[R3]
ip address 192.168.20.1 255.255.255.252
isis enable 10
isis circuit-type p2p
#
interface GigabitEthernet0/0/2
description To-[R4]
ip address 192.168.30.1 255.255.255.252
isis enable 10
isis circuit-type p2p
R3
#
sysname R3
#
isis 10
is-level level-2
network-entity 20.0000.0000.0003.00
#
interface GigabitEthernet0/0/1
description To-[R2]
ip address 192.168.20.2 255.255.255.252
isis enable 10
isis circuit-type p2p
R4
#
sysname R4
#
isis 10
is-level level-2
network-entity 20.0000.0000.0004.00
#
interface GigabitEthernet0/0/2
description To-[R2]
ip address 192.168.30.2 255.255.255.252
isis enable 10
isis circuit-type p2p
查询 ISIS 状态
# 在R2上查询ISIS状态，发现到 R1，R3，R4 的状态均正常，为UP状态
#
<R2>display isis peer
Peer information for ISIS(10)
System Id Interface Circuit Id State HoldTime Type PRI
-------------------------------------------------------------------------------
0000.0000.0001 GE0/0/0 0000000001 Up 27s L2 --
0000.0000.0003 GE0/0/1 0000000001 Up 23s L2 --
0000.0000.0004 GE0/0/2 0000000001 Up 23s L2 --
Total Peer(s): 3
查询路由和验证
# 在R1上可以查询到R3、R4的路由
<R1>disp isis route
Route information for ISIS(10)
------------------------------
ISIS(10) Level-2 Forwarding Table
---------------------------------
IPV4 Destination IntCost ExtCost ExitInterface NextHop Flags
-------------------------------------------------------------------------------
192.168.30.0/30 20 NULL GE0/0/0 192.168.10.2 A/-/-/-
192.168.20.0/30 20 NULL GE0/0/0 192.168.10.2 A/-/-/-
192.168.10.0/30 10 NULL GE0/0/0 Direct D/-/L/-
# 在R3、R4上可以看到服务器的路由
<R3>disp isis route
Route information for ISIS(10)
------------------------------
ISIS(10) Level-2 Forwarding Table
---------------------------------
IPV4 Destination IntCost ExtCost ExitInterface NextHop Flags
-------------------------------------------------------------------------------
192.168.30.0/30 20 NULL GE0/0/1 192.168.20.1 A/-/-/-
192.168.20.0/30 10 NULL GE0/0/1 Direct D/-/L/-
192.168.10.0/30 20 NULL GE0/0/1 192.168.20.1 A/-/-/-
192.168.100.0/24 20 0 GE0/0/1 192.168.20.1 A/-/-/-
# 从R3 PING测试服务器正常
<R3>ping 192.168.100.2
PING 192.168.100.2: 56 data bytes, press CTRL_C to break
Reply from 192.168.100.2: bytes=56 Sequence=1 ttl=126 time=150 ms
Reply from 192.168.100.2: bytes=56 Sequence=2 ttl=126 time=60 ms
Reply from 192.168.100.2: bytes=56 Sequence=3 ttl=126 time=60 ms
Reply from 192.168.100.2: bytes=56 Sequence=4 ttl=126 time=100 ms
Reply from 192.168.100.2: bytes=56 Sequence=5 ttl=126 time=100 ms
--- 192.168.100.2 ping statistics ---
5 packet(s) transmitted
5 packet(s) received
0.00% packet loss
round-trip min/avg/max = 60/94/150 ms
总结
本配置通过合理划分 ISIS 设备级别（Level-1/2/1-2）、规范网络实体标识与接口配置，实现了跨区域路由互通。核心要点包括：Level-1-2 设备的边界转发作用、System ID 的全局唯一性、直连路由引入的必要性，以及 P2P 接口类型的适配场景。配置完成后，通过邻居状态、路由表与连通性三重验证，可确保 IS-IS 协议正常运行。
以上便是搭配 ENSP 模拟器对 ISIS 的几种常见应用场景的模拟和介绍，后续我会更新更多的实操案例和讲解，希望对您有用，更多关于数通设备的资料，持续更新中，欢迎您的关注！
如果觉得这些经验对你有用，不妨动动手指
点赞
收藏
资料获取

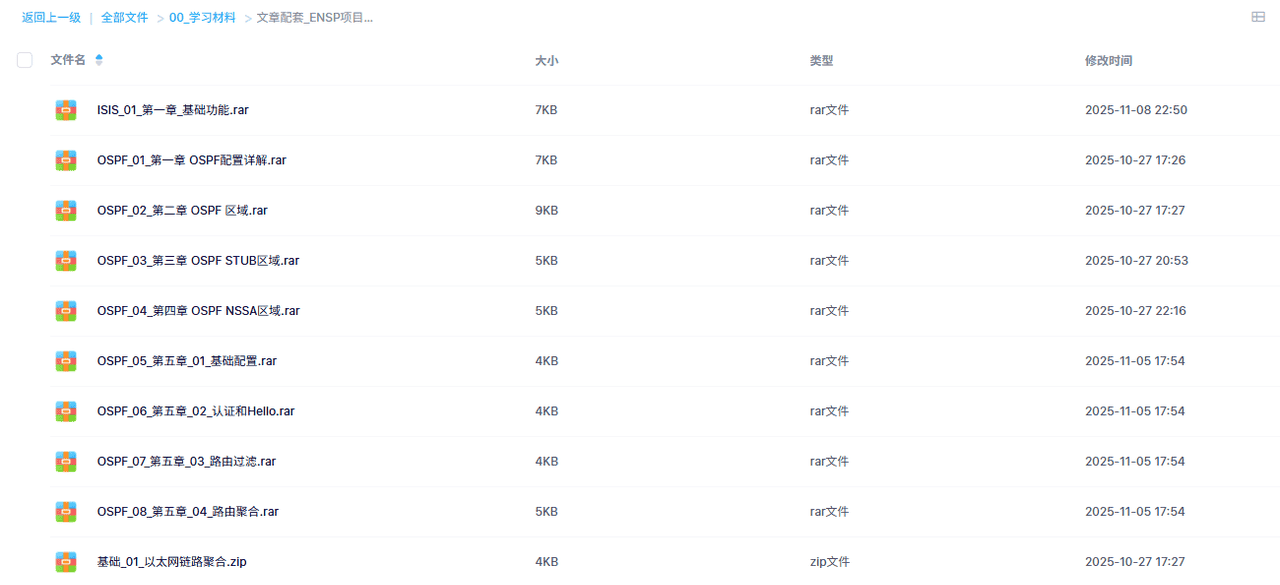

如果您需要本期的 ENSP 模拟器数据，可以关注
