关于starrc的cci流程

1.步骤

做starrc的cci流程，步骤如下：
  1.先用calibre做lvs，得到svdb；（calibre  -lvs -hier -hcell hcell_list lvsrulefile）
  2.然后calibre读入query_cmd；(calibre -query_input query_cmd -query svdb mydesign)
  3.最后，运行starrc进行后提;(StarXtract -clean CCI_cmd_max)

2.本人操作的具体步骤

2.1Star RC 图形页面 准备工作

首先在 .cdsinit 中加入以下代码：

loadContext("path/starrc/starrc_版本/linux64_starrc/bin/64bit/rcskill.cxt")

#初始化进程
callInitProc("rcskill")

说明:

请将”starrc_版本”替换为实际使用的StarRC版本号

具体参考：https://blog.csdn.net/qq_34431979/article/details/133526988?fromshare=blogdetail&sharetype=blogdetail&sharerId=133526988&sharerefer=PC&sharesource=2202_75711937&sharefrom=from_link

其次在.my_cshrc 文件中加入以下代码：

setenv STARRC_HOME "/path/starrc/starrc_版本"
if (-x "$STARRC_HOME/bin") then
    set path = ("$STARRC_HOME/bin" $path)
endif

可以which StarXtract

可以抓到这个命令的路径就正确✔

2.2 到项目中准备文件

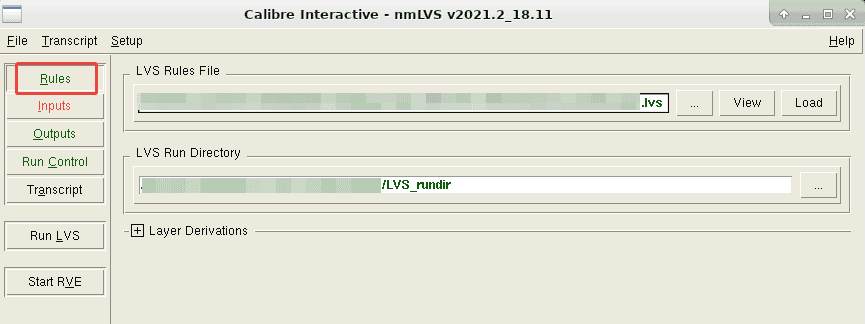

1.准备lvs rule

这里的rule是根据厂商给的readme 修改过的。

2.准备CDL  GDS 文件

直接启动virtuoso，导出CDL 以及GDS

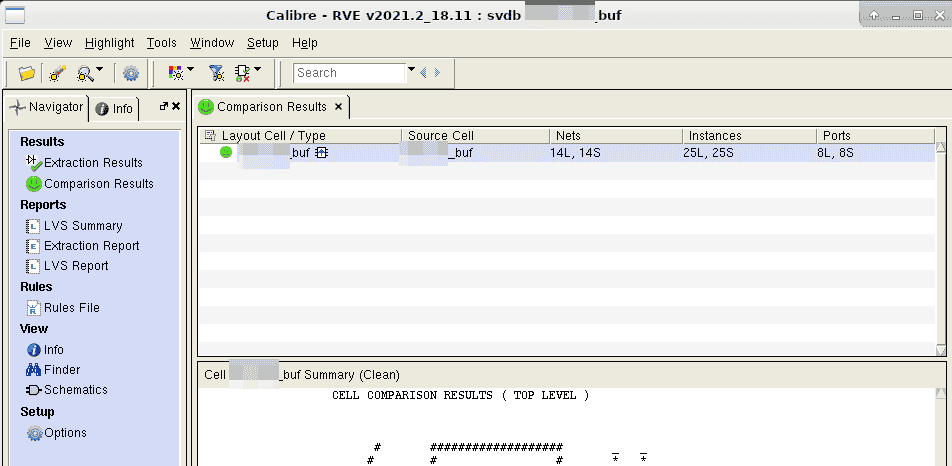

3.运行LVS

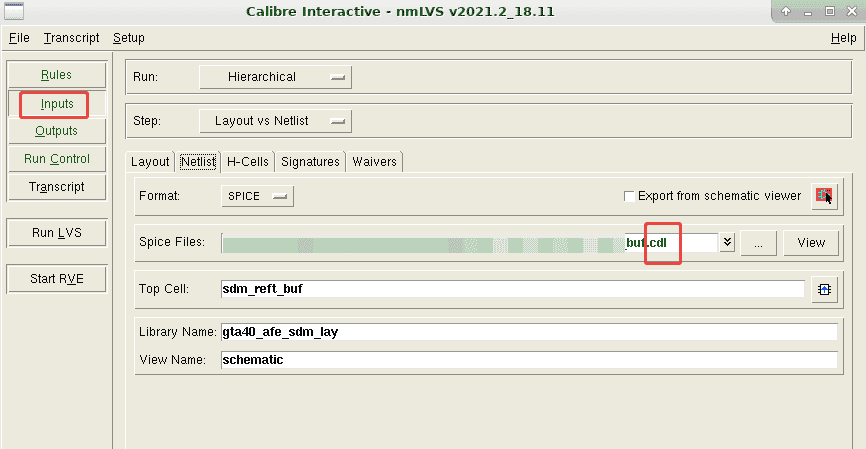

刚刚导出的CDL 文件

2.3.准备Star RC 文件

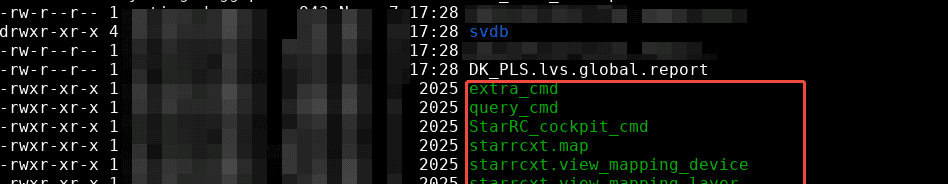

1.进到刚刚LVS 运行输出的目录  有SVDB 目录的地方

2.将厂商给的路径中 GUI目录中的文件 copy 到 当前目录

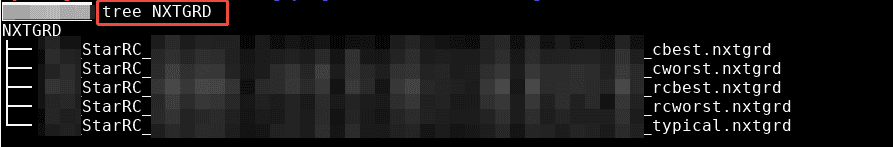

3.将厂商给的NXTGRD这个目录copy 到启动virtuoso的地方或者自己任意喜欢的地方。

里面的文件是：

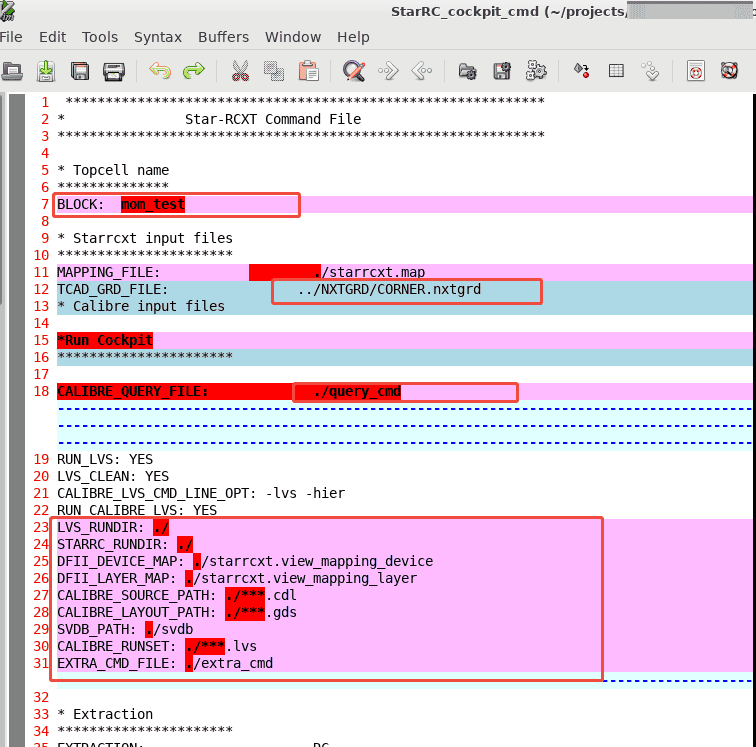

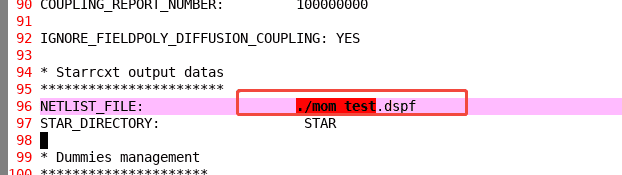

4.修改StarRC_cockpit_cmd 文件

可以参考：

(8 条消息) starrc的cci抽取spef流程 – 知乎

主要是看路径还有修改成自己的cell

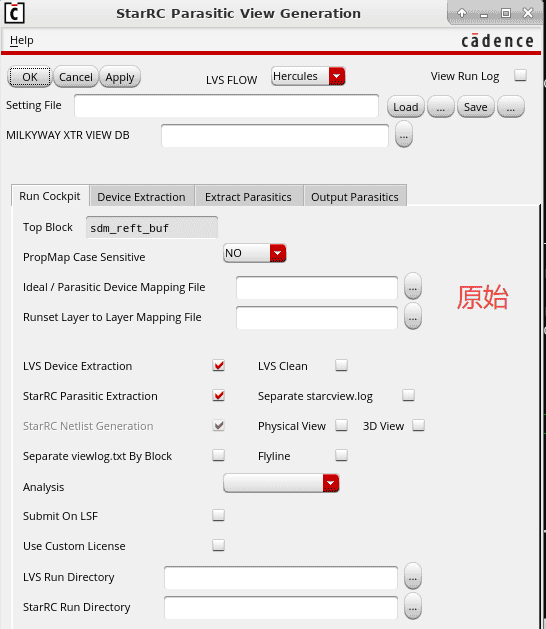

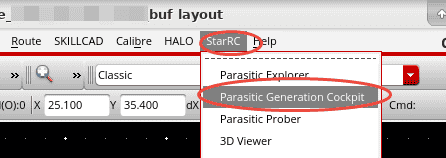

2.4进到layout菜单栏 打开Star RC 图形页面

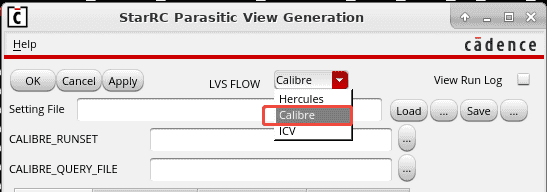

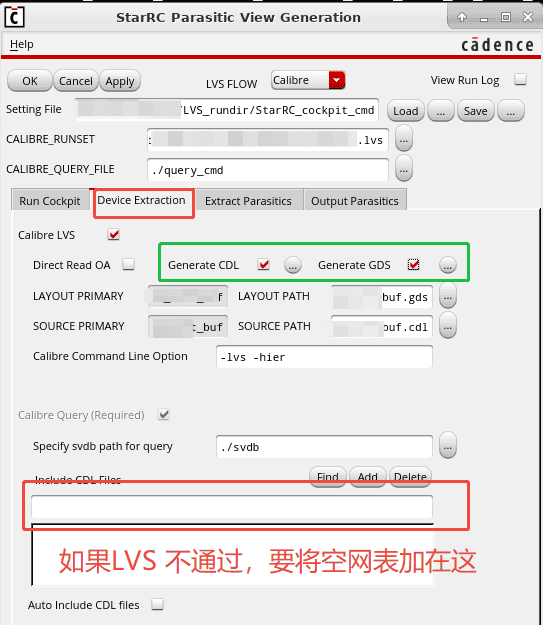

注意： 绿色框的 不勾选

如果想看log 要勾选View Run Log (左上角）点击OK 即可。

5.弹窗

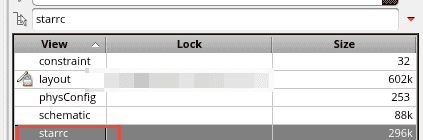

6.回到Library Manager <Refresh

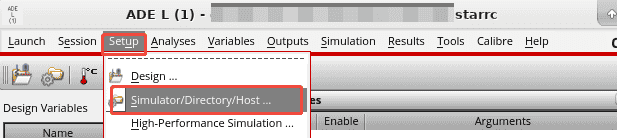

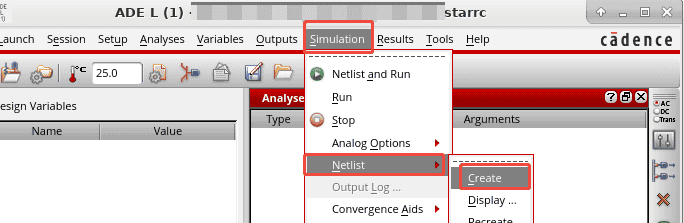

打开starrc<Launch<ADE L< Setup<
