CISCO 交换机PVLAN 配置

PVLAN （Private VLAN 隔离专用VLAN)是CISCO私有协议，功能和华为MUX VLAN一致。

灵活的调配普通VLAN之间的互通问题，单机连接多部门设备适用。

PVLAN是准许分离第二层（L2）数据流、并把广播分段变成非广播多通道分段的一个工具。从混合端口（即，主 VLAN 和辅助 VLAN 均可以转发的端口）传入交换机的数据流可以在属于同一主 VLAN 的所有端口上传出。从映射到辅助 VLAN（可以是隔离 VLAN、社区 VLAN 或双向社区 VLAN）的端口进入交换机的数据流可以转发到混合端口或属于同一社区 VLAN 的端口。映射到同一隔离 VLAN 的多个端口不能交换任何数据流。

PVLAN中的相关定义

– Primary VLAN =主VLAN

– secondary vLAN =辅助VLAN

— community VLAN =团体VLAN

— isolated VLAN =隔离VLAN

规则1∶所有的辅助VLAN都可以和主VLAN通

规则2∶每个辅助VLAN彼此之间都是隔离的

交换机端口∶

-主VLAN-端口=混杂端口-团体VLAN-团体端口-隔离VLAN-隔离端口

规则1∶团体端口还是隔离端口都可以和混杂端口通!规则2:同一个团体VLAN中团体端口彼此通的!

规则3∶隔离端口只能和混杂端口通，隔离端口和隔离端口之间不通!

CISCO 交换机PVLAN 配置

拓扑说明

PC1 -PC6 IP地址 192.168.1.1-6 /24 二层互通

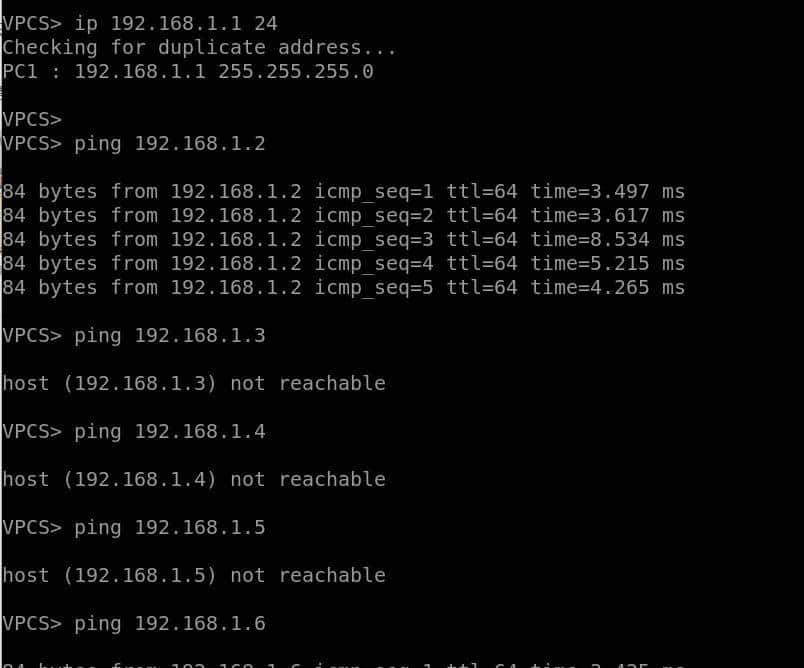

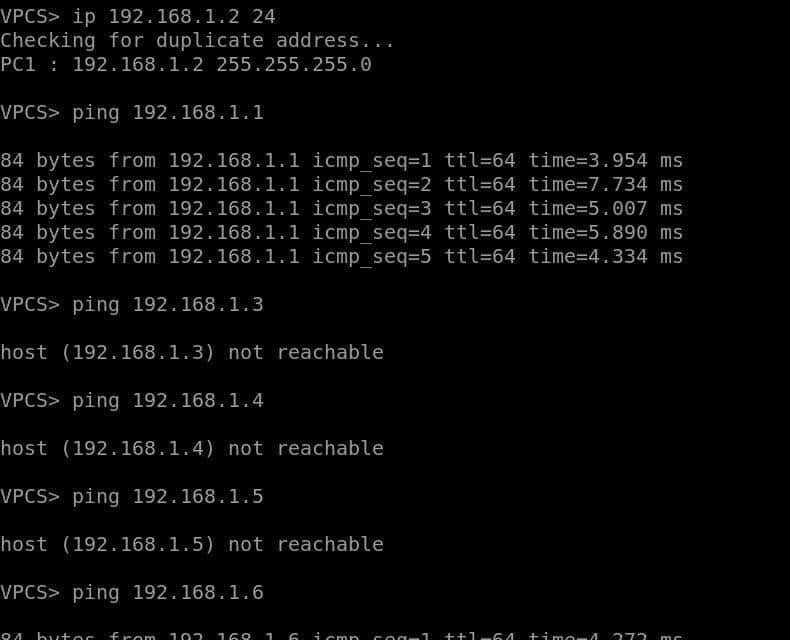

PC1PC2属于团体VLAN 10

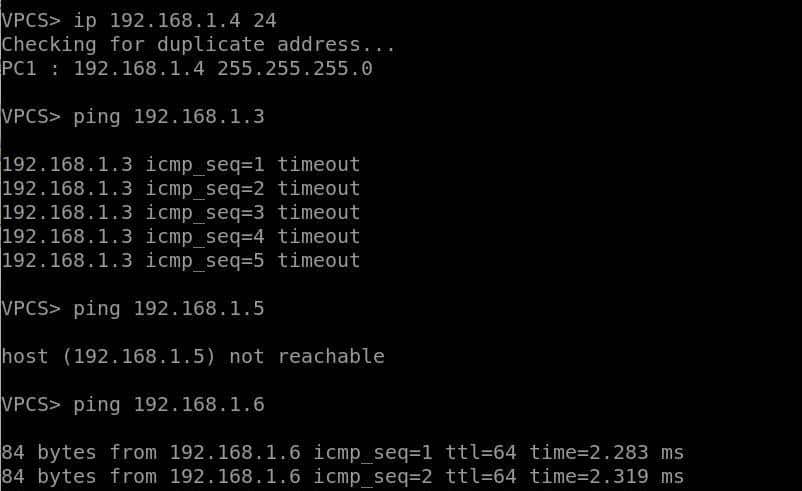

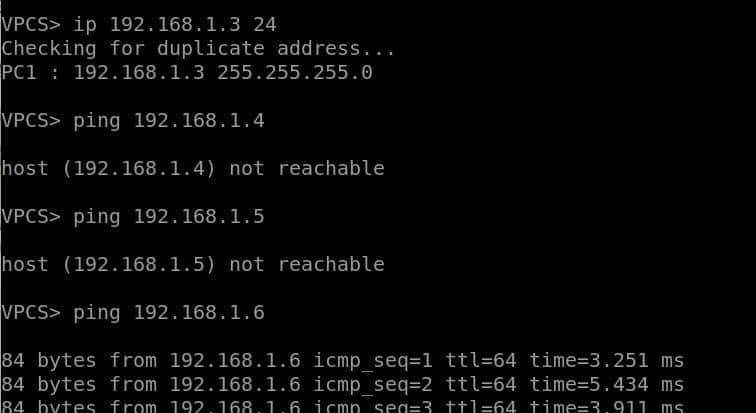

PC3PC4属于隔离VLAN 20

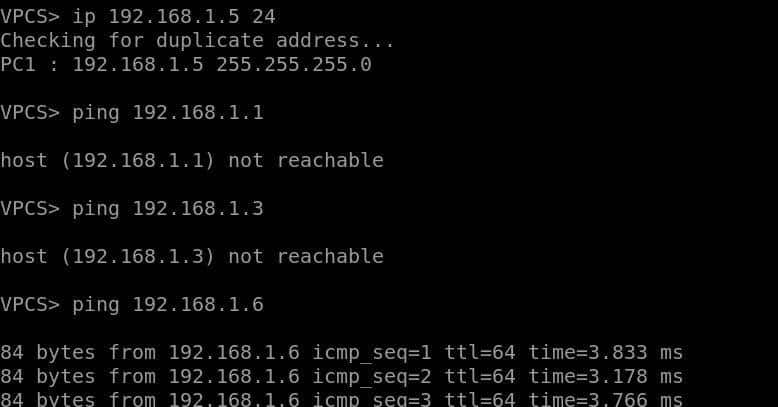

PC5 属于团体VLAN30

PC6属于主VLAN 40

交换机配置：

vtp mode off

//或者配置为vtp mode transparent

//注意：在配置PVLAN之前必须在全局模式下将VTP关闭或者将VTP模式更改为Transparent，这一步是必须的，否则不能配置PVLAN且会出现如下日志信息：

//%Private VLANs can only be configured when VTP is in transparent/off modes in VTP version 1 or 2 and in server/transparent/off modes in VTP version 3 when pruning is turned off

vlan 10

private-vlan community

vlan 20

private-vlan isolated

vlan 30

private-vlan community

vlan 40

private-vlan primary

private-vlan association 10,20,30

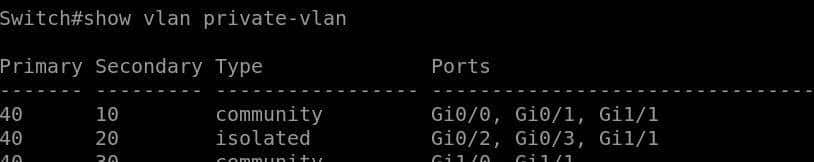

//配置VL40为主VLAN 10 30为团体VLAN 20为隔离VLAN

interface GigabitEthernet0/0

switchport private-vlan host-association 40 10
