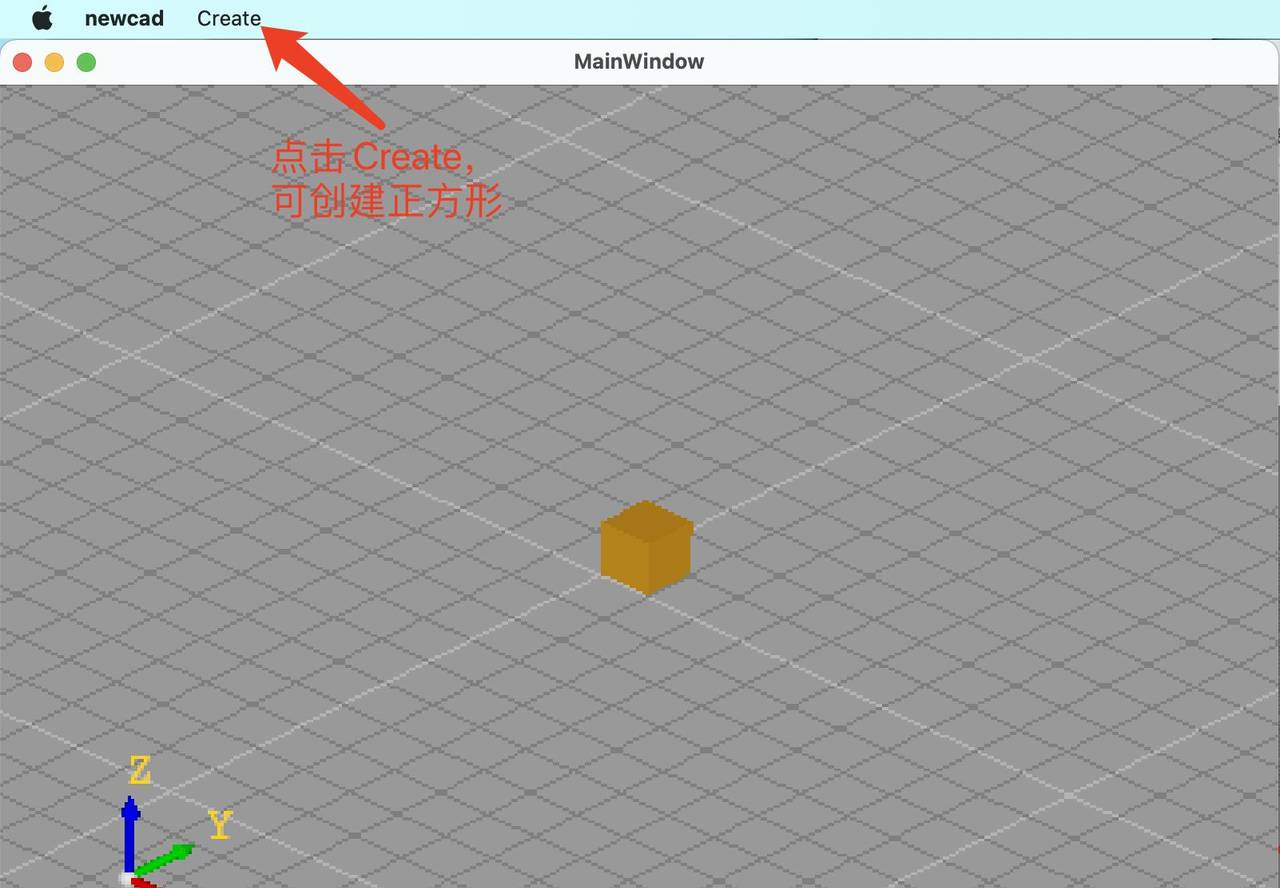

我们实现了Opencascade三维模型的创建之后，下一步可以在其建模绘图的窗口中增加一个底部的显示布局-网状格栅，可以让三维模型的显示更加立体。

MacOS 的QT开发初学(四): Opencascade-激活网状格栅

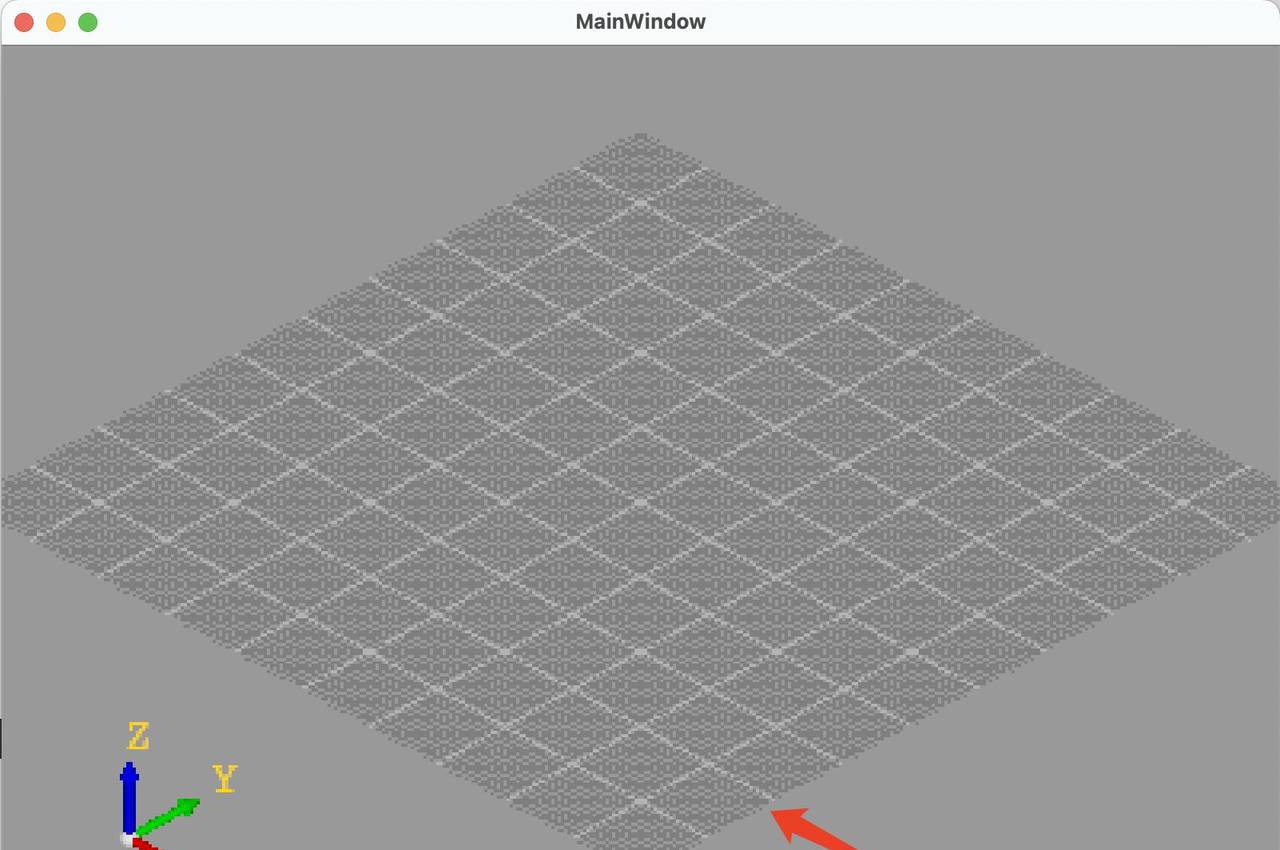

图中红框内灰白色的线条方格，为网状格栅

如上图，这些灰白色的线条方格就是CAD编辑窗口内的网状格栅，超级像一个中国围棋棋盘。之所以要在opencascade中激活这个功能，主要是为了让三维模型在使用2D平面进行绘制时可以进行更准确的定位、提供坐标值系数，以及凸显三维模型的立体感。

一.在Qt项目中实现opencascade激活网状格栅的详细代码和结构。

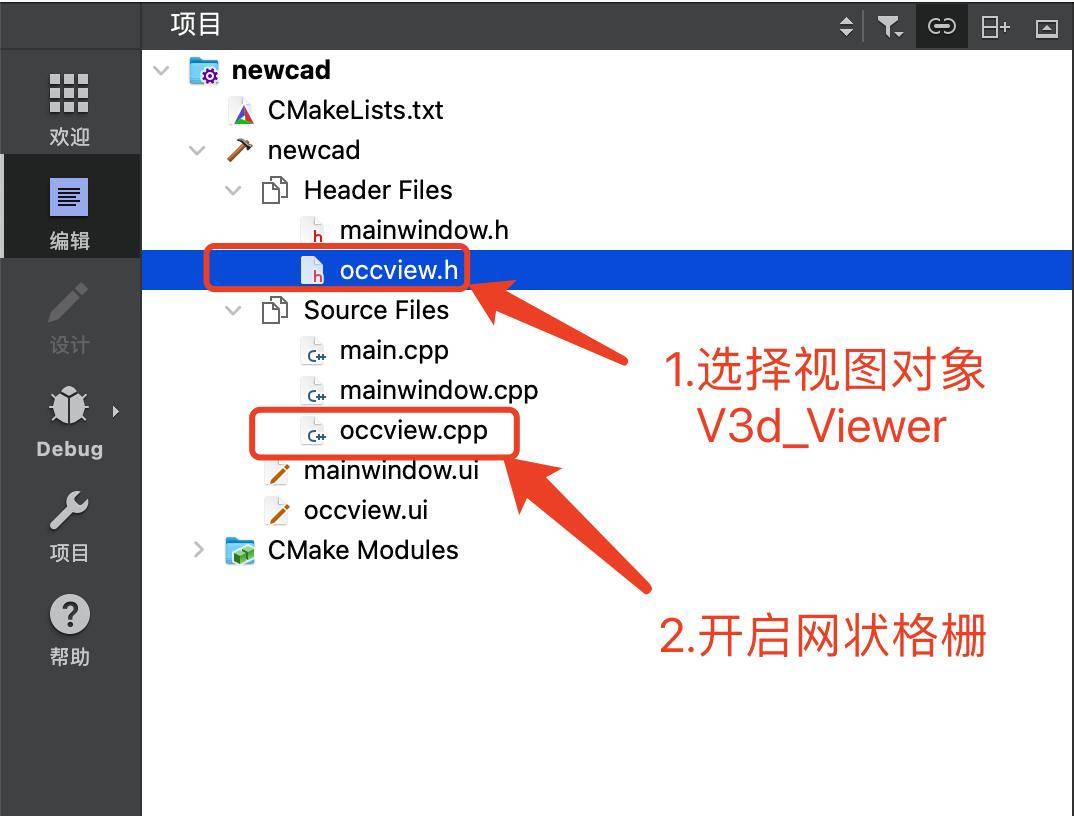

(1).代码目录结构

MacOS 的QT开发初学(四): Opencascade-激活网状格栅

Qt项目结构

项目中，我们第一要在occview.h中创建一个V3d_Viewer的视图对象，通过这个对象可以在occview.cpp文件中提供激活网状格栅的实现方法。

(2).激活网状格栅的具体代码内容

.代码文件occview.h

// 文件occview.h

#ifndef OCCVIEW_H
#define OCCVIEW_H

#include <V3d_Viewer.hxx>

class OccView : public QWidget
{
  ...

	private:
  		// 定义查看器(viewer)类型对象上的服务
       Handle(V3d_Viewer) m_viewer;

  ...
};

.代码文件occview.cpp

// 文件occview.cpp

#include "occview.h"
#include "ui_occview.h"

OccView::OccView(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::OccView)
{
    ui->setupUi(this);

    if(m_context.IsNull()){
        Handle(Aspect_DisplayConnection) m_display_connection = new Aspect_DisplayConnection();
        if(m_graphic_driver.IsNull()){
            m_graphic_driver = new OpenGl_GraphicDriver(m_display_connection);
        }


            NSView* aViewHandle = (NSView*)winId();
            window = new Cocoa_Window(aViewHandle);

            // 创建图形系统驱动
            m_viewer = new V3d_Viewer(m_graphic_driver);
            m_view = m_viewer->CreateView();
            m_view->SetWindow(window);

            if(!window->IsMapped()){
                window->Map();
            }

            m_context = new AIS_InteractiveContext(m_viewer);
            m_viewer->SetDefaultLights();
            m_viewer->SetLightOn();

            m_view->SetBackgroundColor(Quantity_NOC_GRAY60);
            m_view->MustBeResized();

            // 激活格栅
            m_viewer->ActivateGrid (Aspect_GT_Rectangular, Aspect_GDM_Lines);

            // 显示三维坐标系
            m_view->TriedronDisplay(Aspect_TOTP_LEFT_LOWER, Quantity_NOC_GOLD,0.08,V3d_ZBUFFER);
            m_context->SetDisplayMode(AIS_Shaded,Standard_True);
        }

        setAttribute(Qt::WA_PaintOnScreen);
        setAttribute(Qt::WA_NoSystemBackground);
        setBackgroundRole(QPalette::NoRole);
        setFocusPolicy(Qt::StrongFocus);

        setMouseTracking(true);
}
