南方CASS两期土石方计算出图

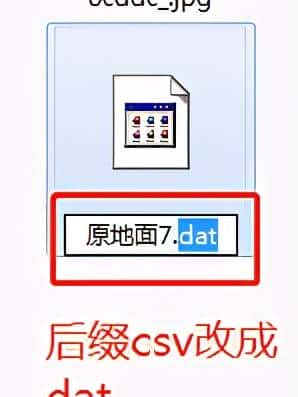

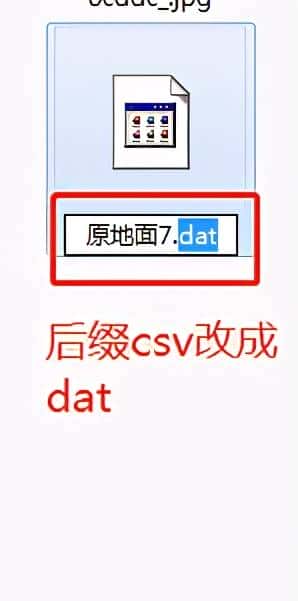

1.先把原地貌测量数据在excel中按Y X Z 排列出来，第一列输入编号，第二列空出来，第三列Y,第四列X 第五列z,然后保存为CSV格式文件，用记事本打开方式查看，文件排列格式对不对，然后把CSV改成dat格式。

原地貌数据准备工作已经完成，下一步把开挖后数据按上步骤完成准备。

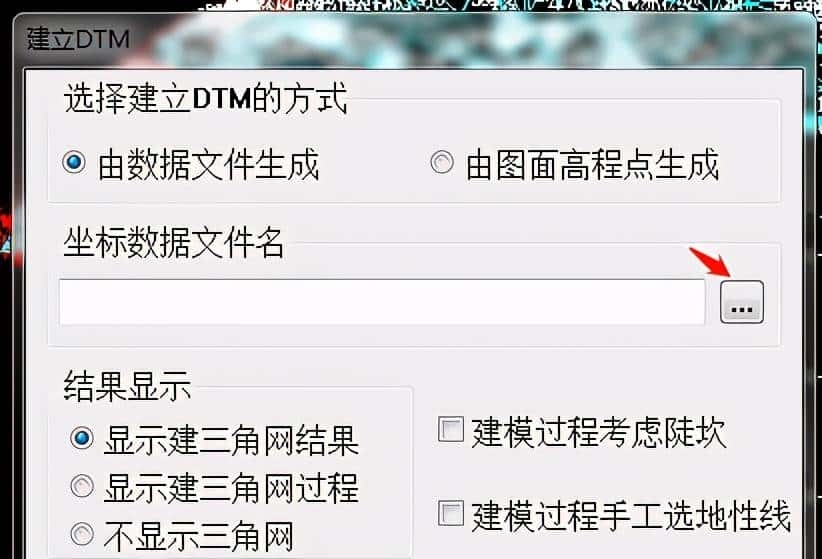

1. 打开南方CASS软件利用所测数据出三角网，等高线-建立DTM（利用上面完成的数据导入）

1. 生成三角网图后

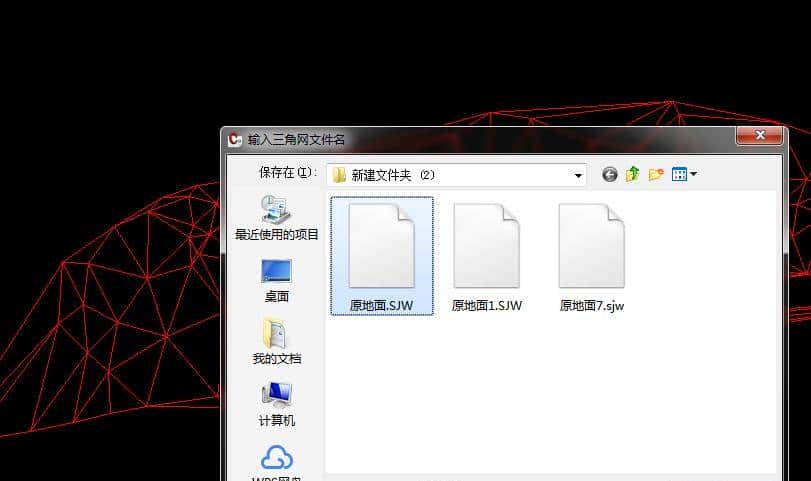

2. 点击等高线-三角网存取-写入文件，存为SJW格式文件

1. 挖填后数据参照上面步骤生成三角网并存成SJW格式文件

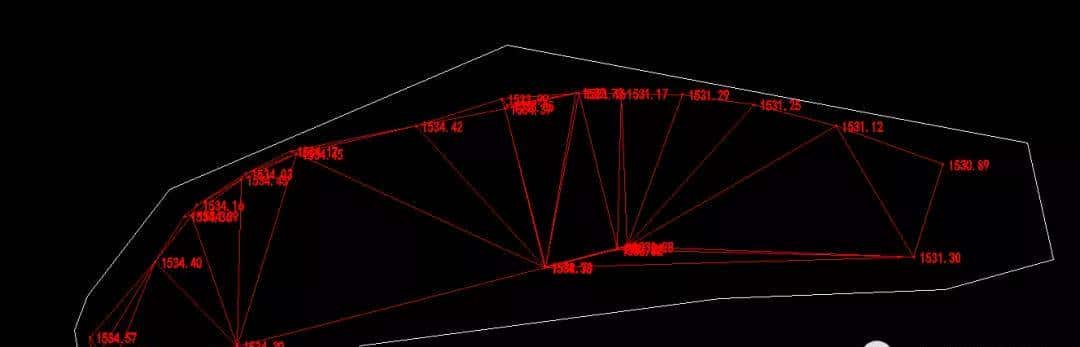

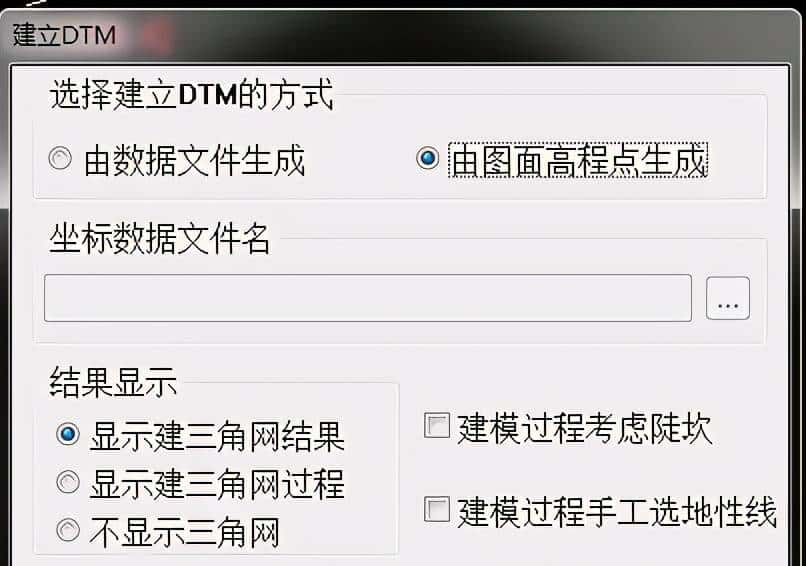

2. 如果挖填后数据角度太小无法直接利用以上步骤出三角网的话，可先点绘图处理-展高程点-绘图比列尺按500选择-选择挖填文件确认后直接产生高程展点-用多线段把高程点连起来(最后衔接的时候点C闭合）-再点等高线-建立DTM-这次选择不是用数据文件，选择用图上高程点生成-选择闭合线段

1. 生成挖填三角网图后可以删除白色闭合线段，目前三角网已经生成可以参照上面步骤点击等高线-三角网存取-写入文件，存为SJW格式文件
2. 目前可以利用原地貌跟挖填三角网图计算方量了，点工程应用-DTM土石方计算-计算两期间土方-界面提示画面选择还是三角网文件，我这个是直接在原地貌图中，所以我输入1（图面选择）目前直接框选原地貌三角网图点确定，确定后提示选择第二期三角网，目前输入2直接选择挖填后三角网文件，也没直接显示方量

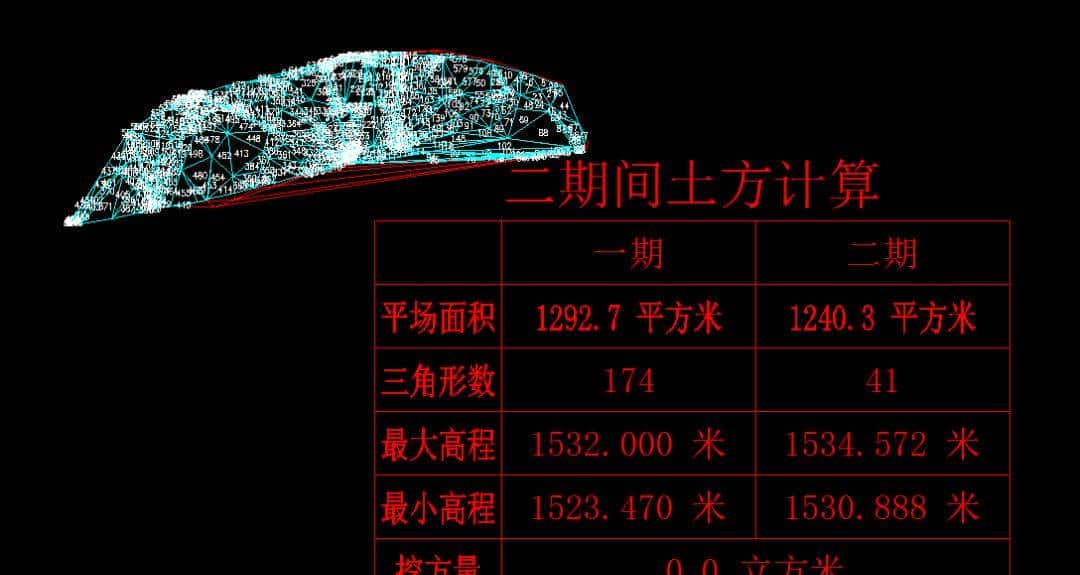

3. 点确定后，图中直接显示两三角网图，点击选择图框位置后直接生产，工程数量图。
