I2S接口硬件定义及电气连接方式

来源于网络,只作技术集锦,侵删。

I2S接口概述

I2S全称Inter-IC Sound, Integrated Interchip Sound,或简写IIS,是飞利浦在1986年定义(1996年修订)的数字音频传输标准,用于数字音频数据在系统内部器件之间传输,例如:CODEC、DSP、数字输入/输出接口、ADC、DAC和数字滤波器等。除了都是由飞利浦定义外,I2S和I2C没有任何关系。

在飞利浦公司的I2S标准中,既规定了硬件接口规范,也规定了数字音频数据的格式

I2S硬件接口定义

串行时钟SCLK:也叫位时钟(BCLK),即对应数字音频的每一位数据,SCLK都有1个脉冲,SCLK的频率=2*采样频率*采样位数。

帧时钟LRCK:用于切换左右声道的数据,1为左声道,0为右声道,LRCK频率等于采样频率。LRCLK为低时,左声道数据被传输;LRCLK为高时,右声道数据被传输。

I2S接口硬件定义及电气连接方式

LRCLK信号从当前声道数据的第一个位(MSB)之前的一个时钟开始有效。

LRCLK信号在BCLK的下降沿变化,发送方在时钟信号BCLK的下降沿改变数据,接收方在时钟信号BCLK的上升沿读取数据。

串行数据SD:就是用二进制补码表明的音频数据,(MSB—>LSB:数据由最高位到最低位依次传输)。有时候有数据的输入和输出。

有时为了使系统能够更好地同步,还需要另外一个信号MCLK,称为主时钟,也叫系统时钟(sys clock),一般是采样频率的256倍或是384倍。切记,MCLK并不是必须的。可有可无,看设计要求。

数据格式

随着技术的发展,在统一的 I2S接口下,出现了多种不同的数据格式。根据SDATA数据相对于LRCK和SCLK的位置不同,分为左对齐(较少使用)、I2S格式(即飞利浦规定的格式)和右对齐(也叫日本格式、普通格式)。

发送端和接收端必须使用一样的数据格式,确保发送和接收的数据一致。

电气连接

IIS是比较简单的数字接口协议,没有地址或设备选择机制。在IIS总线上,只能同时存在一个主设备和发送设备
主设备可以是发送设备,也可以是接收设备,或是协调发送设备和接收设备的其它控制设备。在IIS系统中,
提供时钟的设备为主设备

I2S接口硬件定义及电气连接方式

不同方式的主从示意图

示例

I2S接口硬件定义及电气连接方式

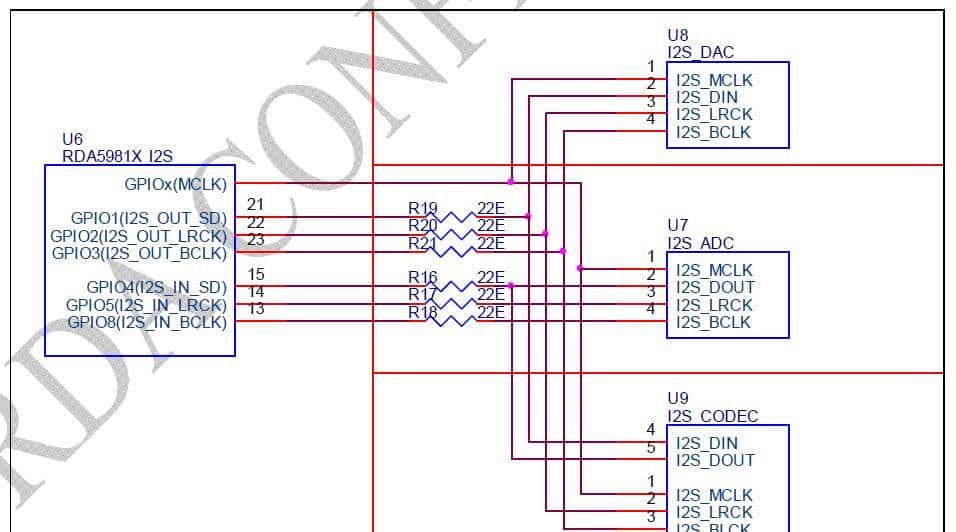

RDA5981 的 IIS 接口

这是 RDA5981 的 IIS 接口,这个接口比较特殊:

SD 线分为 IN 和 OUT 两根,当它是输出音频数据时就使用 OUT_SD,当它是接受音频数据时就是用 IN_SD

LRCK 和 BCLK 也分为 IN 和 OUT 两组,当 RDA5981 当做主器件时就是用 OUT 组的时钟,当它用作从器件时就使用 IN 组的时钟。
