UG NX逆向绝招STL小平面体一键转实体prt，stp等格式

今天分享吾思教育以前小视频发过的stl小平面体自动变实体操作，那这次来给你讲讲这个操作的流程以及优点缺点，第一stl模型大多数是那种多边形三维建模软件做出的模型导出来的或者是扫描仪扫描得到的数据文件，像UG，sw这种三维软件属于nurbs/polygon建模，由于建模方式不同，这就是为什么不能直接转换的缘由，因此，我们可以使用UG软件中创意塑性这种多边形建模方式来生成细分体，从而实现由小平面体到实体的转换，来看看具体操作：

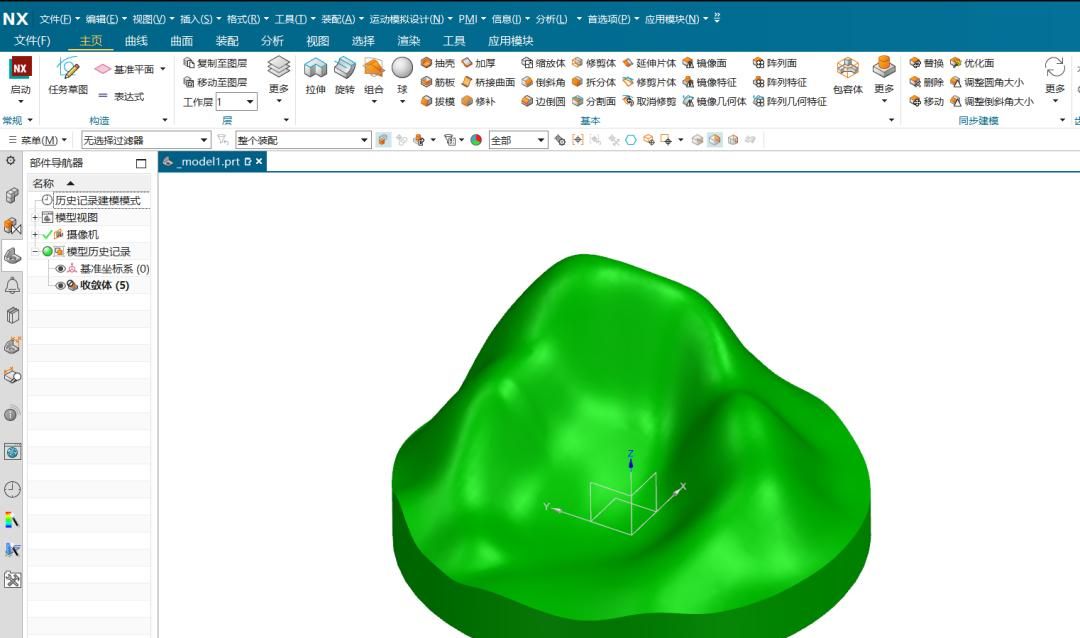

1，这功能需要使用UG高版本，这里直接推荐大家使用NX2306版本，功能强，运行不算卡，没有这UG安装包的同学联系木子老师发你！第一在高版本中导入stl文件，此时是一个收敛体。

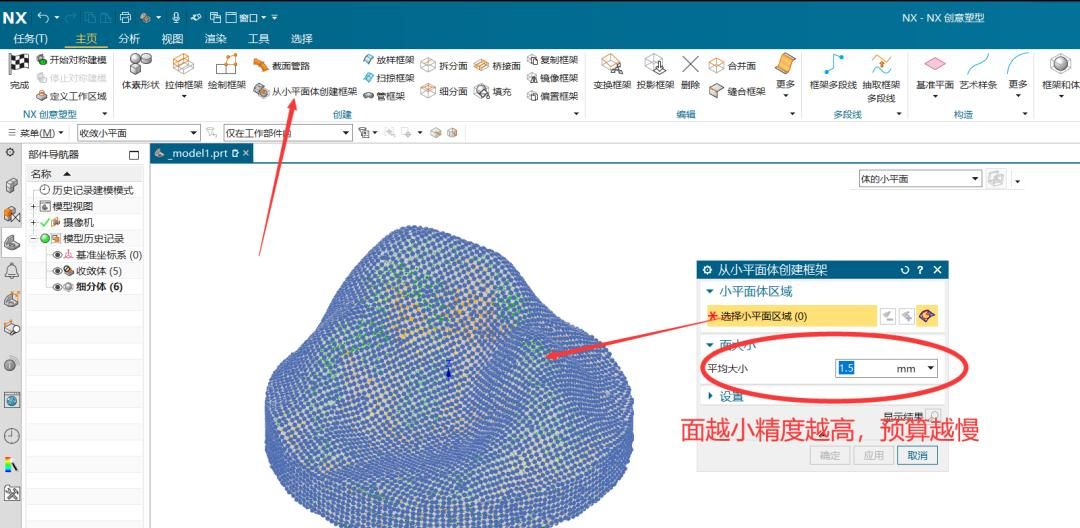

2.进入创建塑型模块，使用从小平面体创建框架这个命令，能选择小平面来变成细分体。

3.这个细分体的框架是能使用创意塑形里的拉伸框架，变换框架等命令修改造型的、

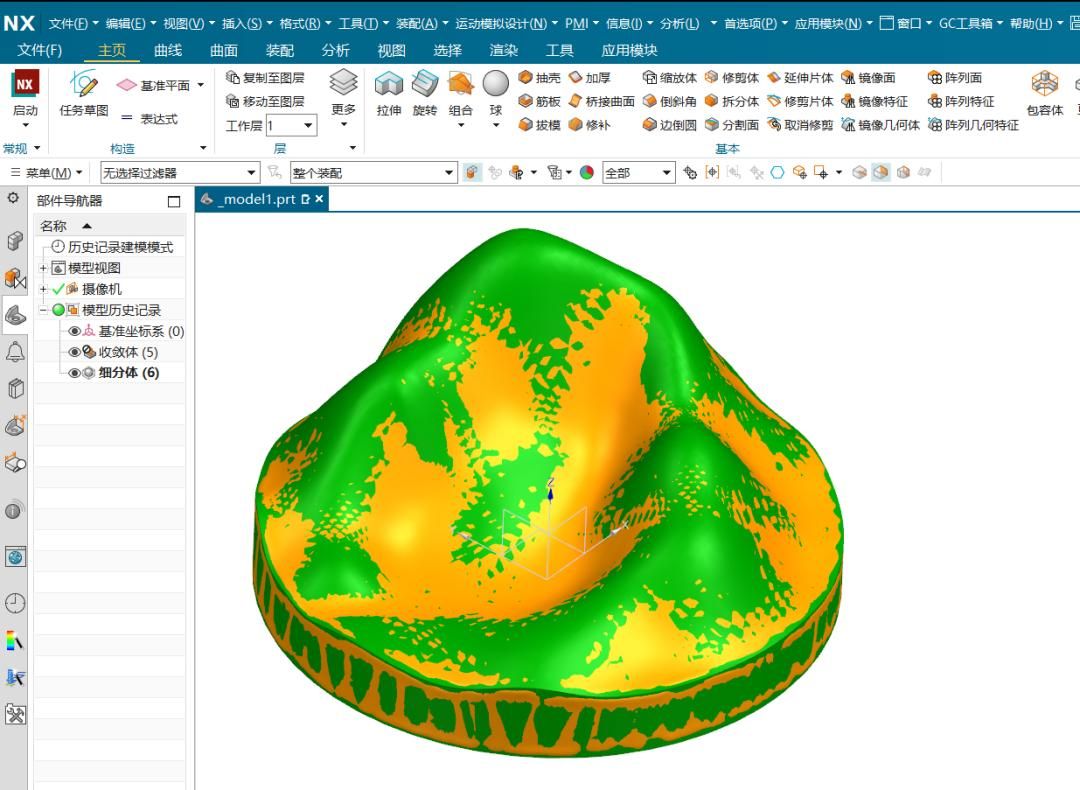

4.无需修改造型的话直接点击完成创建塑形，回到建模模块，可以看到生成的细分体和小平面体重合度的情况

5.之后就能导出stp给低版本或者其他软件使用了，当然这样转换肯定不是完美的，对于精度要求不高的可以使用，要想完美的曲面模型，逆向建模当然是少不了的，那么想学习UG逆向建模，学习UG记得关注吾思教育公众号：UG教程，学习八大模块知识技巧哦！ 参与每天的免费学习课哦，还有系统学习班为升职加薪打好基础！
