典型热流道系统安装设计要点

模具是否采用热流道系统进胶是根据产品的产量，以及客户的要求，采用热流道的优点是减少废料，缩短成型周期、节省人工成本缺点就是热流道系统比较贵，下面跟大家分享安装热流道要注意哪些要点：

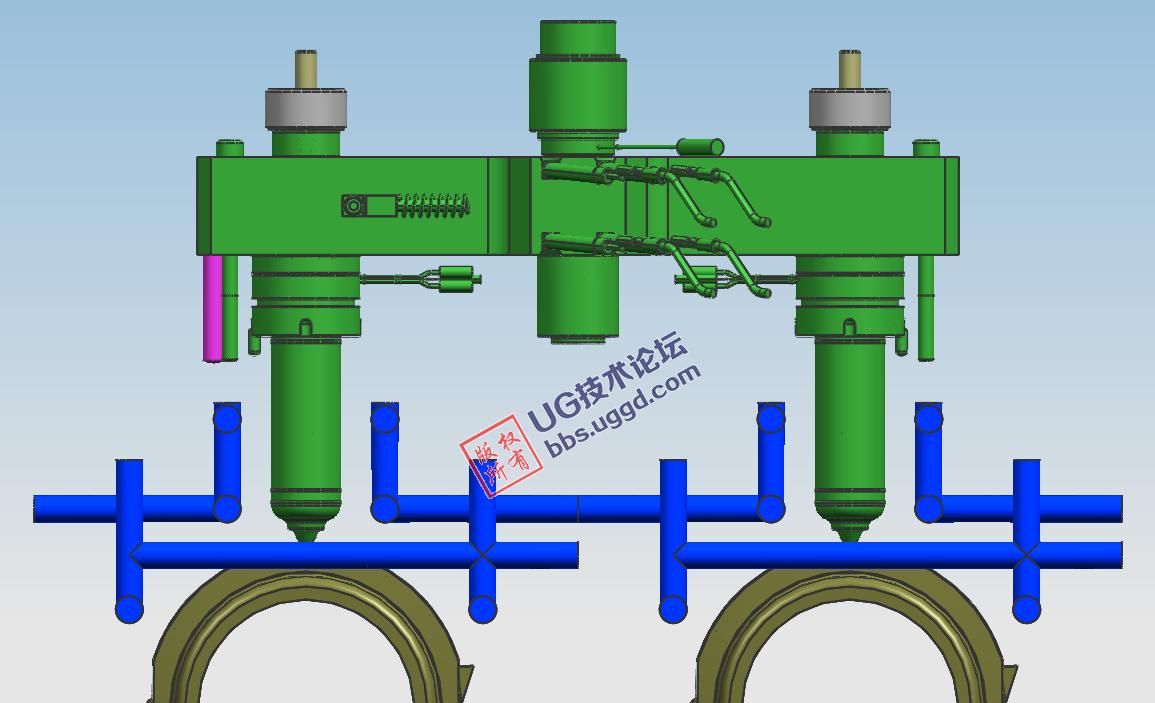

1.热流道热嘴附近必须设计运水冷却，必要时还要设计热嘴套，如下图所示：蓝色实体为运水假体

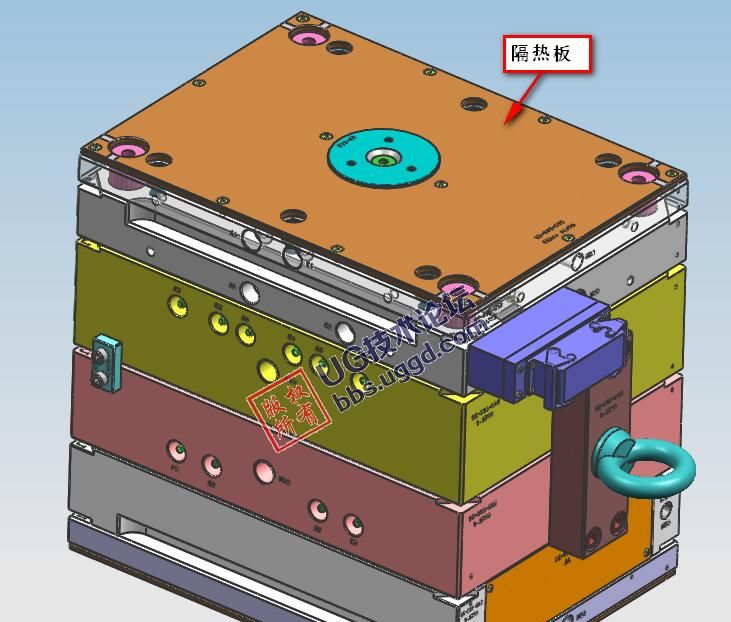

2.安装热流道系统，面板顶部必须设计隔热板，防止热量流失，出口模面板顶部以及底板底部都设计，如下图所示：

3.面板与热流道需增加螺丝锁紧，防止注塑过程中热流道松动，如下图所示：

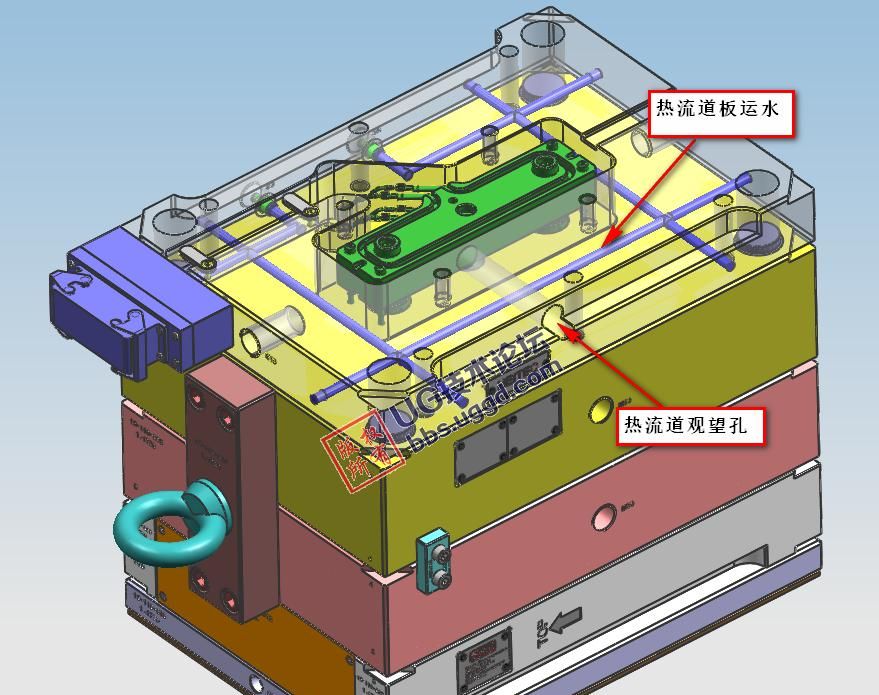

4.出口模会要求热流道板设计运水冷却，且在操作侧设计观望孔，便于生产时观察热流道系统内部，如下图所示：

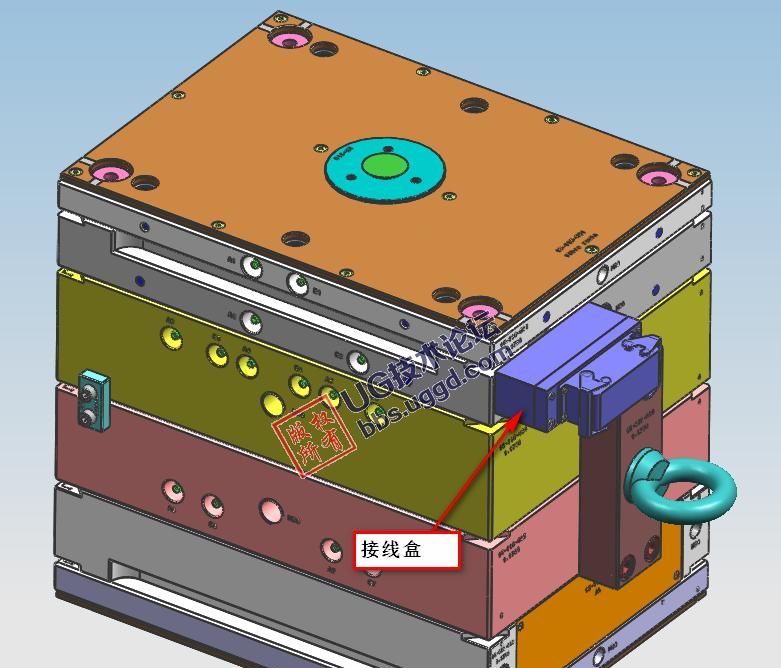

5.接线盒一般情况下都是安装在天侧，如果热嘴数量比较多，可多安装几个接线盒，如下图所示：

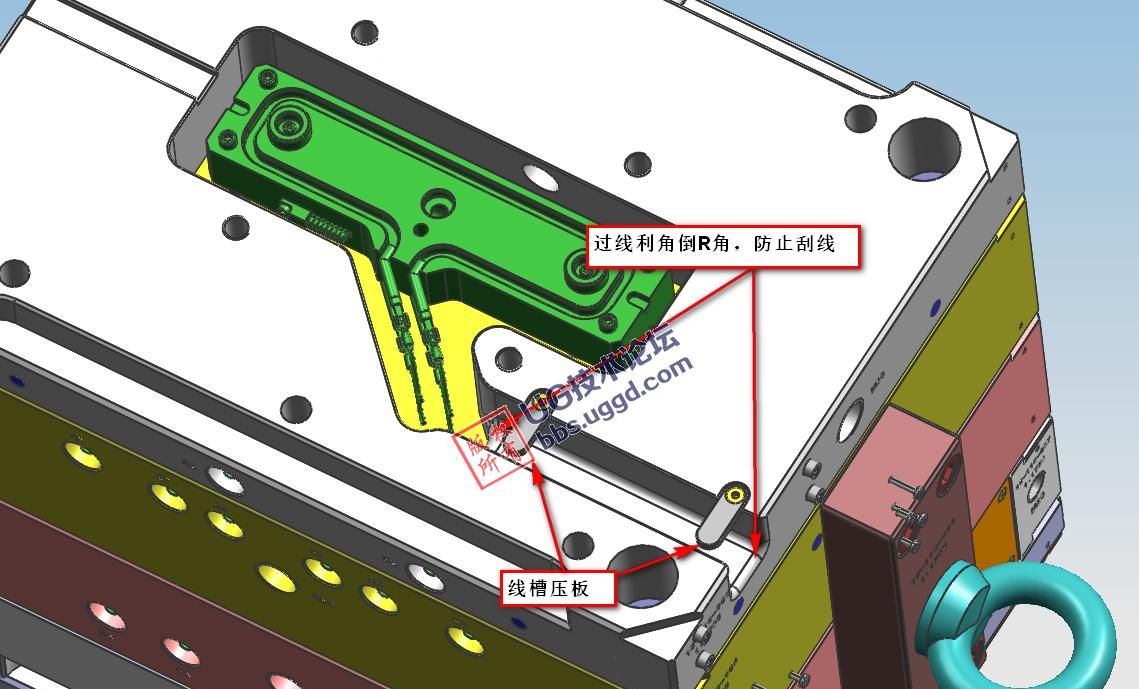

6.开线槽时要注意线槽尺寸30X30mm以上，过线的利角必须倒R角 不可倒C角，且要设计线槽压板，如下图所示：

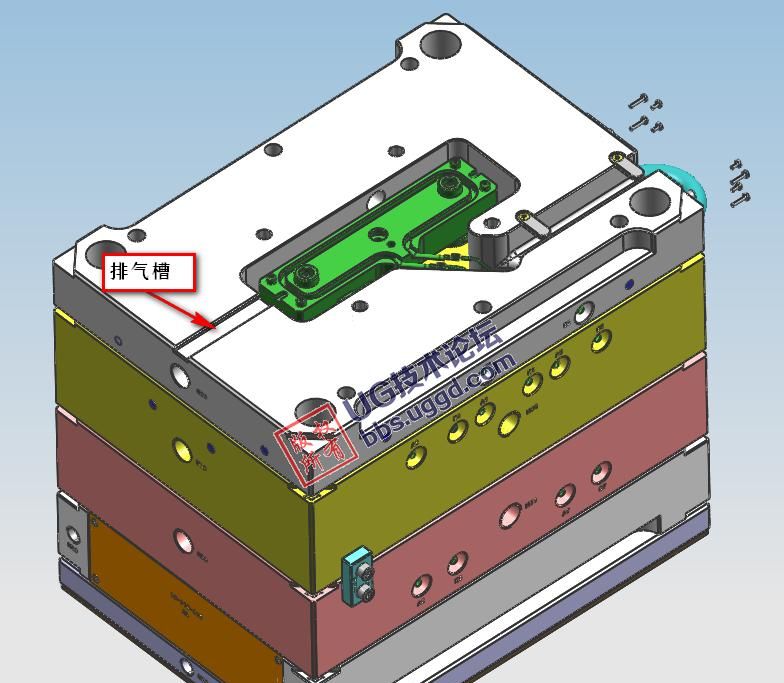

7.注意地侧必须加排气槽，生产时需要将里面的热气排出，如果热流道比较复杂的，也可以在操作侧及非操作侧开排气槽，如下图所示：
