很多人不知道步进驱动器，一招教会你。

步进驱动，控制步进电机。

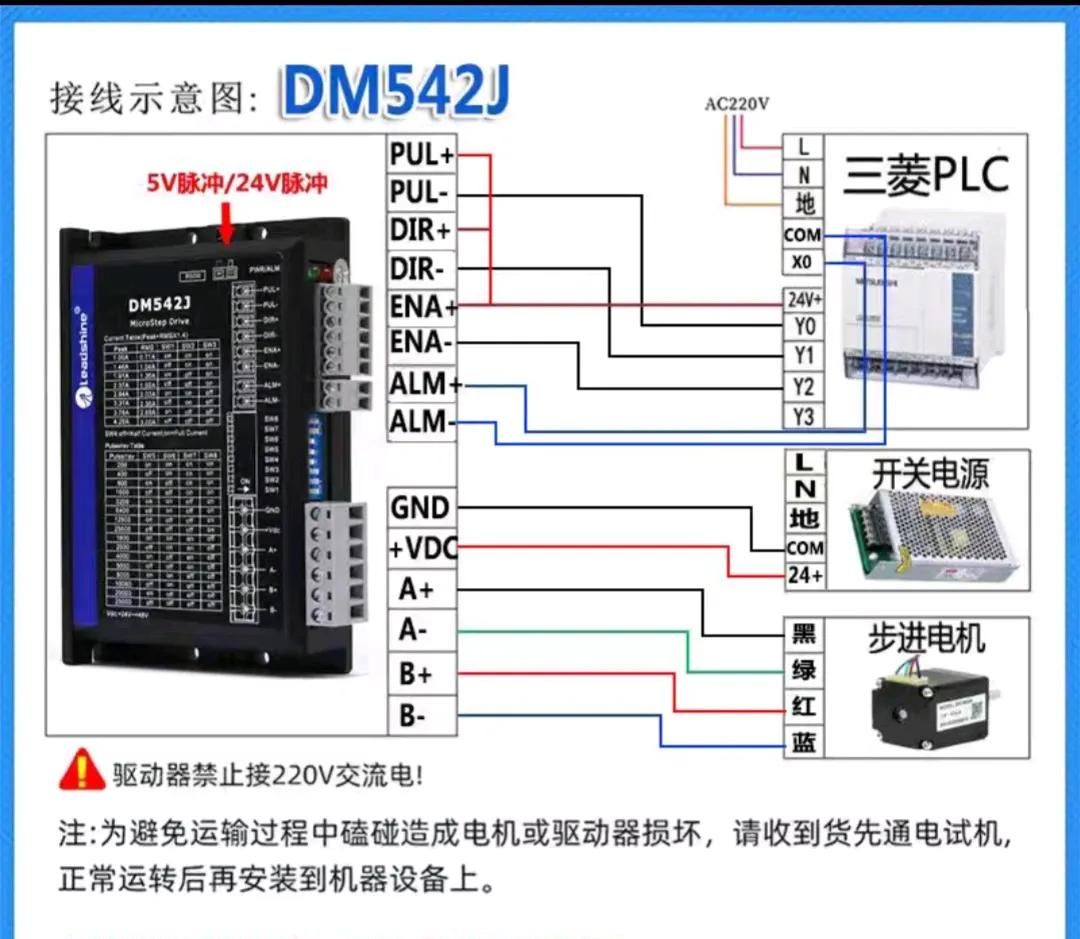

1.接线，如何接线

看图先接主电路，24v电源VDC.GND线，电机线AB线。

控制电路：脉冲，方向，使能。

就这三个信号是PLC输出给驱动器。

另外一个共阳还是共阴。这个要注意点就是驱动器跟PLC同样，共阳一起阳，反之一样。

2.如何调参数

电流参数和细分参数

电流有些驱动器是有额定电流和峰值电流电流越大，力矩越大，电流大容易发烫。根据电机电流大小设定，拨码设定参数。

细分或者脉冲设置

这里电机转一圈需要多少脉冲。

列如脉冲1600的8细分就是电机转一圈需要1600个脉冲，细分越大，精度就越高。

另外还有一个概念电机步距角，就是步进电机一个脉冲走的角度。列如我1.8步距角，就是一个脉冲走1.8℃，电机转360一圈就是200脉冲。8细分一个脉冲走0.225度。
