EPLAN软件使用——新建符号与符号库

作为一款电气设计的经典软件，EPLAN可以实现多种电气原理图的绘制。软件中集成了多种器件库，可以供我们进行选择。但是在实际工程应用中，由于现场环境的不同，器件往往有更加丰富的种类。因此新建符号与符号库，就显得尤为重大。

EPLAN软件

直接上干货！

EPLAN如何新建符号与符号库！

Step1新建符号库

点击“工具”–“主数据”—“符号库”—“新建”，创建一个名为“new symbol-1”的新符号库

创建一个名为“new symbol-1”的新符号库

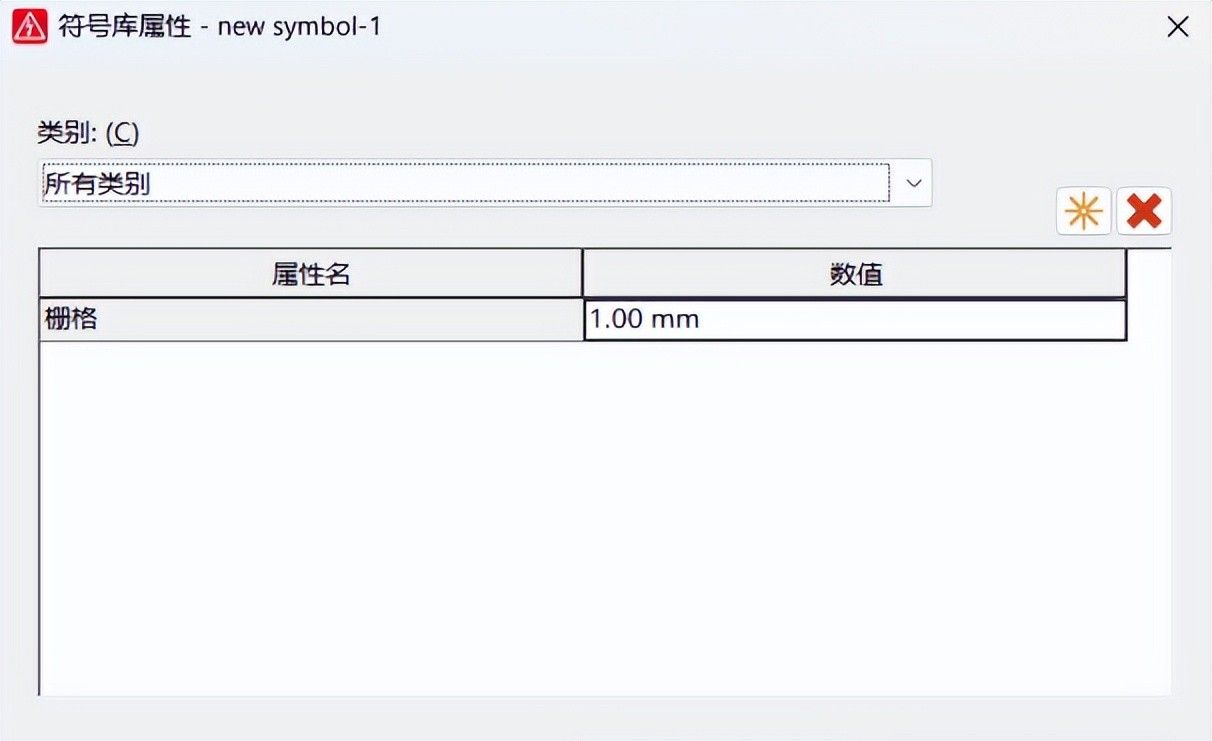

符号库栅格默认为“1mm”，点击“确定”。

Step2 新建符号

点击“工具”–“主数据”—“符号”—“新建”

选择新建的符号库“new symbol-1”

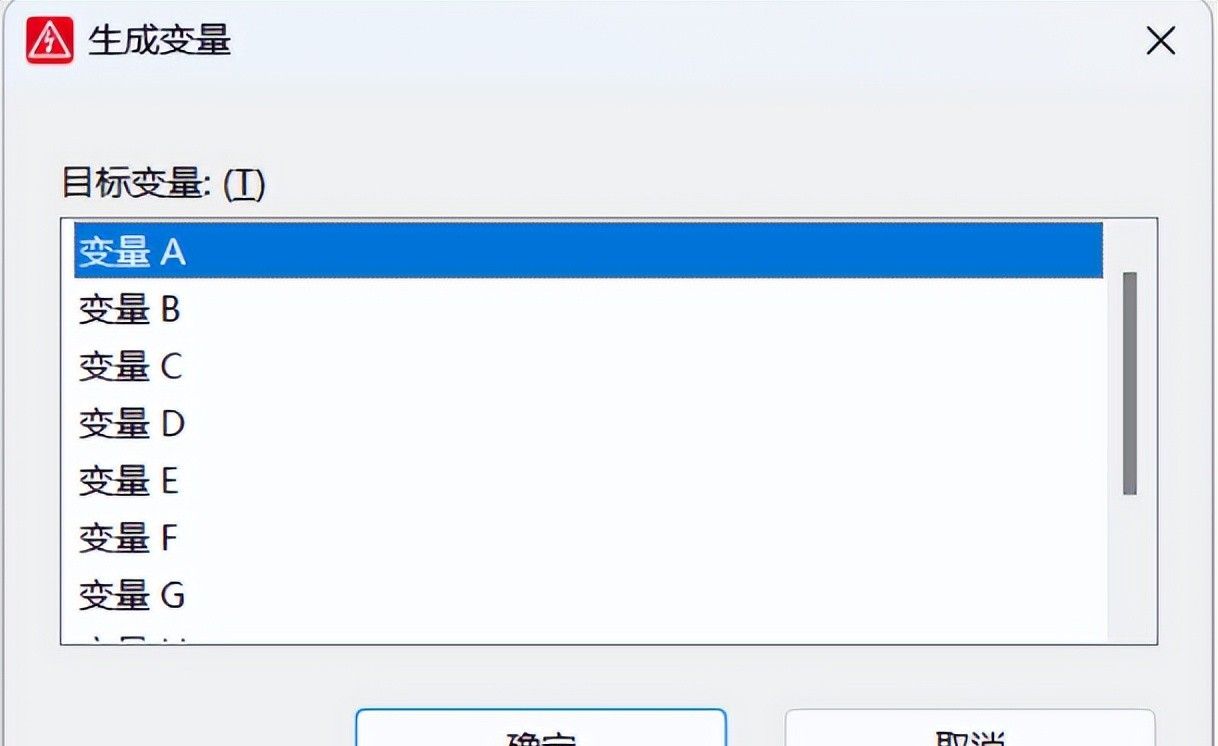

生成 “变量A”，作为第一种姿态。

Step3 规定符号的具体参数

这里我们对符号进行定义，符号名暂时写成“变压器–两副边”，在功能定义框中选择“…”，选择相对应的功能模板“变压器，可变”。

符号属性定义框

选择相对应的功能模板“变压器，可变”。

调整后的符号属性框，选择“确定”

Step4 画新符号–双副边变压器

系统自动打开新符号编辑界面

在绘画界面，调整到C型格栅，方便后续电线连接。

在空白处右键，选择插入符号，选一个普通变压器，进行修改。

选一个普通变压器模板进行修改

通过复制粘贴，修改为下图所示的形状

这时候我们可以直接将符号框关闭，系统自动保存

新绘的符号

在选项中进行设置符号库，将我们设置的新符号库进行添加

新符号库添加至系统

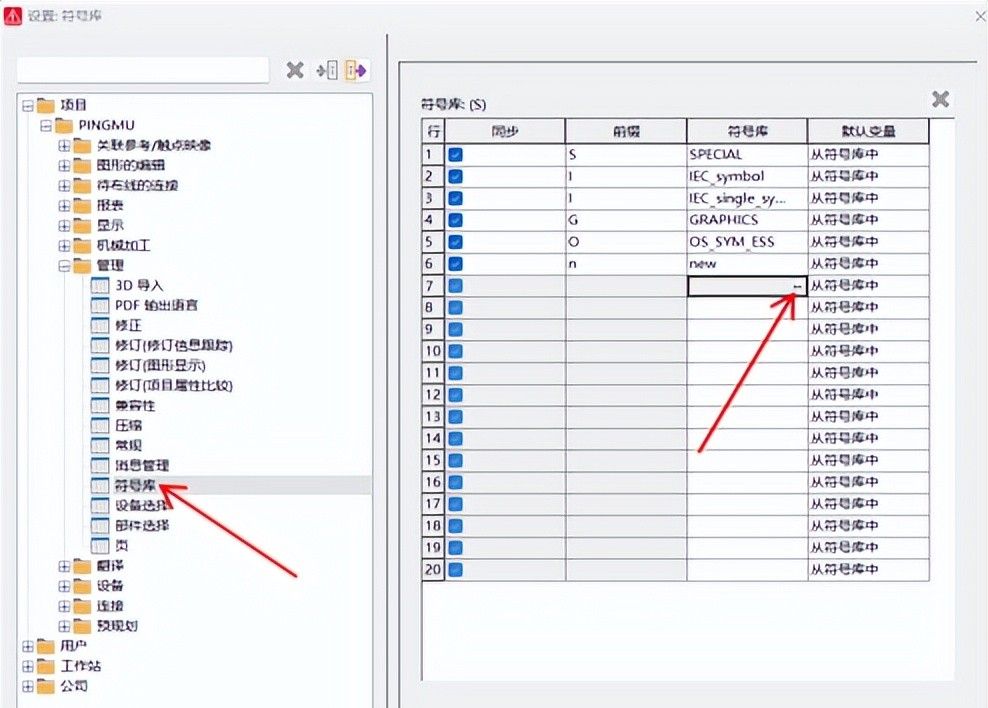

选择“符号库”，点击“…”

选择新建的符号库“new symbol-1”

添加新符号库完成

这样我们再进行画图的时候，就可以直接添加新的符号。

画图时添加新符号
