Sci科研制图 | 如何用3ds Max水滴网格做融球

当AI世界来临时，你是不是觉得就不需要学习绘图了呢？实则并不然，当前的AI在许多时候还不尽如人意，尤其是在科研绘图时，大部分图都需要进行后期的人工修改，还是得在符合科研工作的严谨度的同时，与艺术相结合，才能让科研成果表达更具竞争力。

本次课程为大家分享科研绘图时，如何用3ds Max水滴网格绘制表面融球，关注图研科技-科技绘图颜习社，开启科研绘图小技巧的学习之旅吧！

如图所示，这是一个由许多小球组成的大球，小球和小球连接处融合在一起。我们需要创建一个均匀的大球，将其细分网格提取出来再使用水滴网格做这样一个融球。

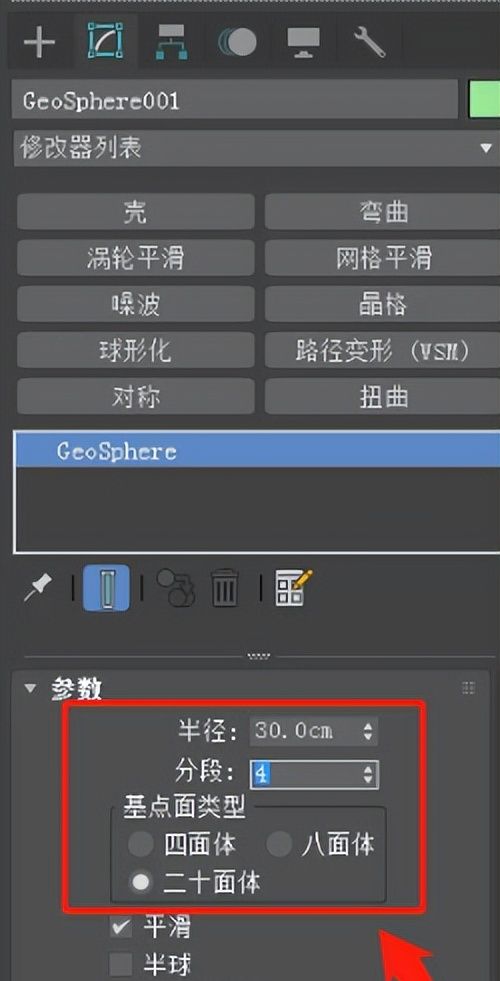

1. 在创建面板，找到并创建一个几何球体，打开边面显示，在修改面板修改几何球体参数至需要的大小。

2. 在修改器面板找到并给予平滑，勾选自动平滑。

3. 右键转换为可编辑多边形。

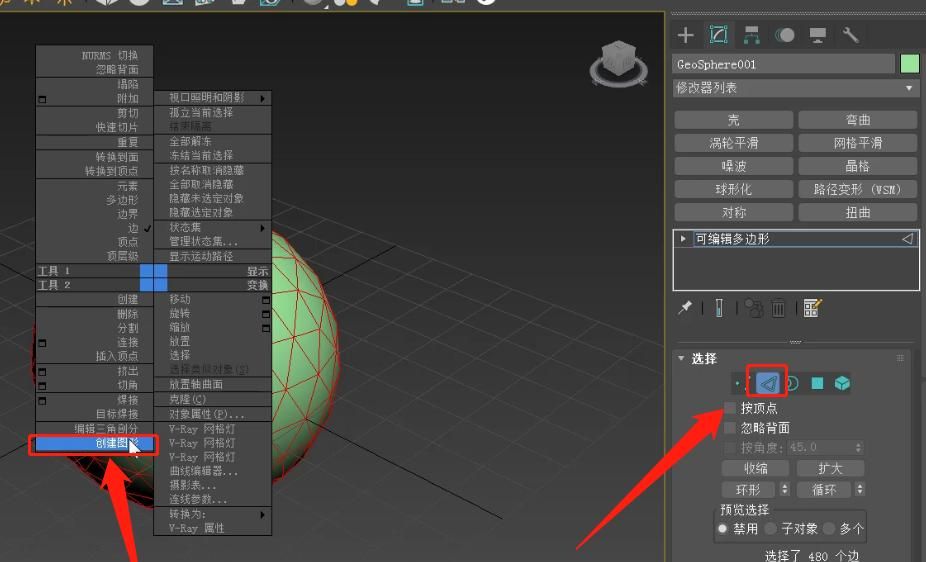

4. 进入边模式，框选所有边，右键打开创建图形，选择创建类型为线性，点击确定。

5. 删除原有模型，保留网格。

6. 在创建面板复合对象里创建一个水滴网格，并拾取。

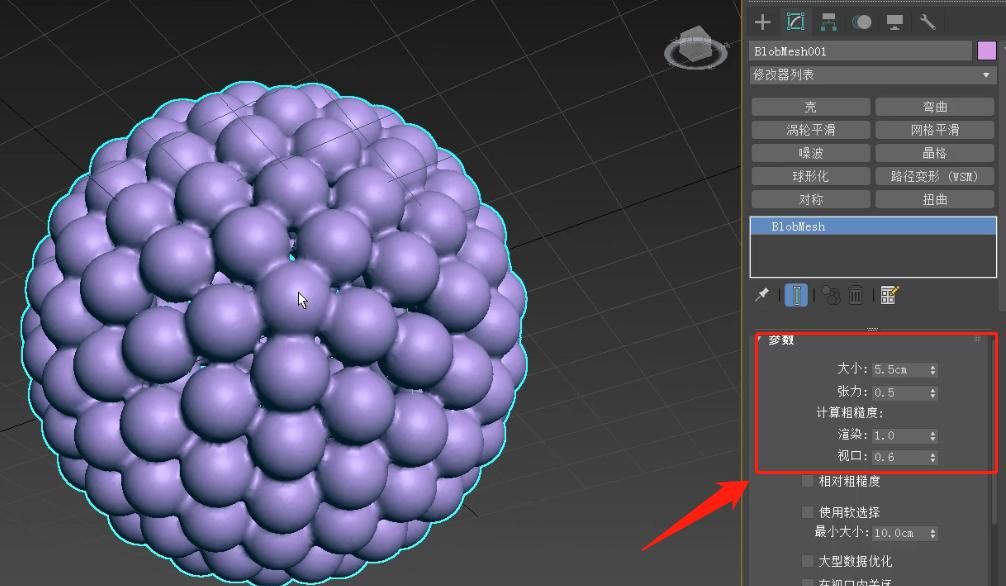

7. 调整水滴网格参数至需要大小。

8. 这样一个简单的融球就做好了，渲染一下看下效果。
