维修案例：福特锐界电池灯亮

车型：福特锐界2.0T

故障现象：启动发动机后，仪表亮电池灯。

维修过程：使用诊断电脑进行检测，发现有U开头的网络故障码：U012D:00与发电机控制模块通讯漏失、U0284:00与实际格栅空气活门模块A的通讯漏失，查询故障码含义如下图所示：

从故障码分析可能缘由有：

1. PCM(发动机模块)

2. 发电机

3. 百叶窗

4.相关线路

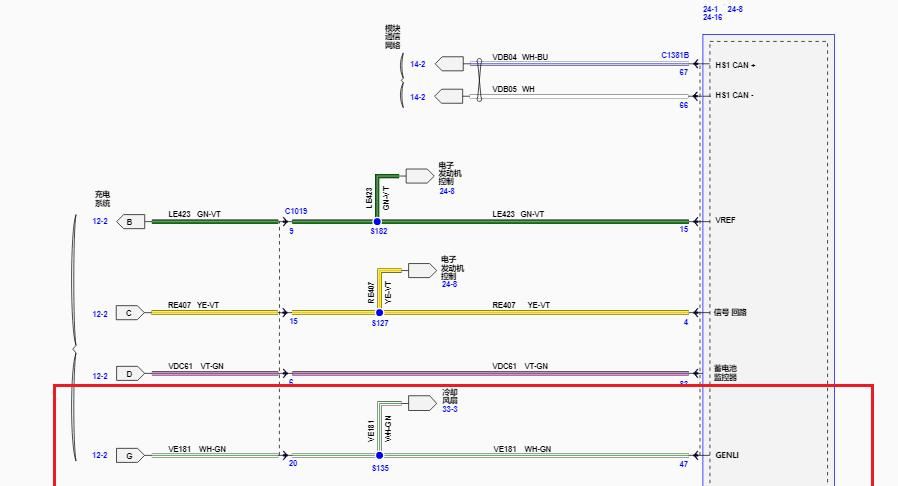

由于车辆还比较新发动机电脑损坏的可能比较小，于是先从简单入手检查，查询资料，找到发电机控制线路图，线路图如下图所示：

查找到充电系统控制说明，如下图所示：

技师拔掉发电机控制插头检查LIN线测量有多少伏电压过来？测量此LIN线无电压到，技师怀疑线路有地方短路了，查询资料想到发电机LIN通信线与百叶窗LIN通信线都是PCM控制，查看百叶窗控制线路图如下：

技师把左前大灯拆卸，找到C192插头并断开C192插头，测量先在发动机电脑控制端插头测量发现LIN线电压恢复正常9V左右，于是再测量发电机端LIN线电压也有9V了，因此判断为C192插头到百叶窗位置线路或许百叶窗电机短路了。如下图所示：

技师测量C192插头3号针脚与5号针脚电阻为7欧姆如下图所示：

拆卸前杠拔掉百叶窗C1651插头后再次测量C192插头3号针脚与5号针脚线路未发现再有短路现象，判断为百叶窗电机内部短路导致故障，更换新百叶窗故障排除。

维修总结：此车故障是由于百叶窗电机内部接地负极与LIN线通信短路，百叶窗LIN线和发电机LIN线在PCM（发动机模块）内部一同控制，由于百叶窗电机内部LIN线与负极短路导致LIN整条线路电压被拉低从而产生故障。
