简介
1 .点云系统是单个可以更新网格的，
2 .可以使用函数或现有网格模型将粒子添加到PCS，其中粒子随机均匀分布在模型表面或模型内部
3 .透明度不适用于单个粒子
最简单模板
<!DOCTYPE html>
<!-- 添加小人,使用序列图 -->
<html>
<head>
<meta http-equiv="Content-Type" content="text/html" charset="utf-8"/>
<title>Babylon - Getting Started</title>
<!-- Link to the last version of BabylonJS -->
<script src="https://preview.babylonjs.com/babylon.js"></script>
<!-- Link to the last version of BabylonJS loaders to enable loading filetypes such as .gltf -->
<script src="https://preview.babylonjs.com/loaders/babylonjs.loaders.min.js"></script>
<!-- Link to pep.js to ensure pointer events work consistently in all browsers -->
<script src="https://code.jquery.com/pep/0.4.1/pep.js"></script>
<!-- <script src="https://cdnjs.cloudflare.com/ajax/libs/cannon.js/0.6.2/cannon.min.js"></script> -->
<script src="https://cdnjs.cloudflare.com/ajax/libs/dat-gui/0.6.2/dat.gui.min.js"></script>
<script src="https://preview.babylonjs.com/gui/babylon.gui.min.js"></script>
</head>
<style>
html, body {
overflow: hidden;
width : 100%;
height : 100%;
margin : 0;
padding : 0;
}
#renderCanvas {
width : 100%;
height : 100%;
touch-action: none;
}
</style>
<body>
<canvas id="renderCanvas" touch-action="none"></canvas>
<script>
const canvas = document.getElementById("renderCanvas");
var engine = null;
// 这里还不能用let，不然就爆炸，获取不到engine
var scene = null;
var sceneToRender = null;
const createDefaultEngine = function() { return new BABYLON.Engine(canvas, true, { preserveDrawingBuffer: true, stencil: true, disableWebGL2Support: false}); };
let createScene=async function(){
// 关键函数都写在这个里面
var scene = new BABYLON.Scene(engine);
var camera = new BABYLON.ArcRotateCamera("cam", 1, 0.8, 3, BABYLON.Vector3.Zero(), scene);
camera.attachControl(canvas, true);
var light = new BABYLON.PointLight("pl", new BABYLON.Vector3(5, 10, 5), scene);
// 一开始是由于相机的位置不对
let pcs=new BABYLON.PointsCloudSystem('pcs',5,scene)
// 名字，每个粒子的大小
pcs.addPoints(1000,myFunction)
pcs.buildMeshAsync().then(()=>{
//
console.log('构建完毕')
})
function myFunction(particle,i,s){
particle.position=new BABYLON.Vector3(
particle.groupId*0.5+Math.random()*0.25,
// 使用groupId可以对组内的所有粒子产生影响
i/5000,
0.25*Math.random()
)
particle.color=new BABYLON.Color4(
Math.random(),
Math.random(),
Math.random(),
)
}
return scene
}
window.initFunction=async function(){
let asyncEngineCreation=async function(){
try{
return createDefaultEngine()
}catch(e){
return createDefaultEngine()
}
}
window.engine=await asyncEngineCreation()
if(!engine){
throw('engine should not be null')
}
window.scene=createScene()
}
initFunction().then(()=>{
scene.then((returnedScene)=>{
sceneToRender=returnedScene
})
engine.runRenderLoop(function(){
if(sceneToRender&&sceneToRender.activeCamera){
sceneToRender.render()
}
})
})
window.addEventListener('resize',function(){
engine.resize()
})
</script>
<body>
在Mesh表面添加体积点
1 .可以将网格作为模型，并将其转换为其表面或者体积内的粒子点
2 .这些点根据网络模型的各个三角形面的大小均匀随机分布。所有方面的点密度都是一样的
3 .对于表面和体积，默认点都是随机着色的
4 .能不能先是覆盖着体积点，然后操作他们的位置，下一帧
let createScene=async function(){
// 关键函数都写在这个里面
var scene = new BABYLON.Scene(engine);
var camera = new BABYLON.ArcRotateCamera("cam", 1, 0.8, 3, BABYLON.Vector3.Zero(), scene);
camera.attachControl(canvas, true);
var light = new BABYLON.PointLight("pl", new BABYLON.Vector3(5, 10, 5), scene);
// 一开始是由于相机的位置不对
let box=new BABYLON.MeshBuilder.CreateBox('box',{},scene)
let pcs=new BABYLON.PointsCloudSystem('pcs',5,scene)
// 名字，每个粒子的大小
// pcs.addSurfacePoints(box,1000)
// 向一个box表面添加粒子
pcs.addVolumePoints(box,100)
// 向一个粒子体内添加粒子
pcs.buildMeshAsync().then(()=>{
box.dispose()
})
function myFunction(particle,i,s){
particle.position=new BABYLON.Vector3(
particle.groupId*0.5+Math.random()*0.25,
// 使用groupId可以对组内的所有粒子产生影响
i/5000,
0.25*Math.random()
)
particle.color=new BABYLON.Color4(
Math.random(),
Math.random(),
Math.random(),
)
}
return scene
}
5 .填充颜色的方式
1 .BABYLON.PointColor.Random:默认的随机颜色方式
2 .BABYLON.PointColor.Stated:默认的基色，和一个色差范围，在这个里面随机颜色
3 .BABYLON.PointColor.Color:当模型使用了纹理材质的时候，每一个小点根据纹理材质的颜色来自适应，如果没有纹理，采用随机颜色
4 .BABYLON.PointColor.UV:每个面角的模型uv值用于确定点的uv值。可以将自发光纹理应用于pcs.mesh.material来为pcs网格着色:使用BABYLON.PointColor.UV可能会受到限制。可以将多个模型添加到 PCS。这些模型可能都有不同的纹理。但是，只有一种自发光纹理可以应用于 PCS 网格。在这种情况下，每个模型都需要一个单独的 PCS 网格。这不是使用时的限制BABYLON.PointColor.Color
6 .导入的模型和多个纹理的情况下，一个模型可以使用多个纹理，这种情况下BABYLON.PointColor.color，默认选择的是纹理数组里面的第一个，不管是法线纹理还是什么，这个时候，可以指定纹理数组中的位置，作为第二个参数
BABYLON.PointColor.Color
var scene = new BABYLON.Scene(engine);
var camera = new BABYLON.ArcRotateCamera("cam", 1, 0.8, 3, BABYLON.Vector3.Zero(), scene);
camera.attachControl(canvas, true);
var light = new BABYLON.PointLight("pl", new BABYLON.Vector3(5, 10, 5), scene);
// 一开始是由于相机的位置不对
let faceColors=[
BABYLON.Color3.Blue(),
BABYLON.Color3.White(),
BABYLON.Color3.Red(),
BABYLON.Color3.Black(),
BABYLON.Color3.Green(),
BABYLON.Color3.Yellow(),
]
let box=new BABYLON.MeshBuilder.CreateBox('box',{
faceColors:faceColors,
size:3,
},scene)
let pcs=new BABYLON.PointsCloudSystem('pcs',5,scene)
// 名字，每个粒子的大小
pcs.addSurfacePoints(box,1000,BABYLON.PointColor.Color)
// 向一个box表面添加粒子
pcs.buildMeshAsync().then(()=>{
box.dispose()
})
function myFunction(particle,i,s){
particle.position=new BABYLON.Vector3(
particle.groupId*0.5+Math.random()*0.25,
// 使用groupId可以对组内的所有粒子产生影响
i/5000,
0.25*Math.random()
)
particle.color=new BABYLON.Color4(
Math.random(),
Math.random(),
Math.random(),
)
}
return scene
纹理基础上添加点云
1 .这不就是小块图像拼图么
// 关键函数都写在这个里面
var scene = new BABYLON.Scene(engine);
var camera = new BABYLON.ArcRotateCamera("cam", 1, 0.8, 3, BABYLON.Vector3.Zero(), scene);
camera.attachControl(canvas, true);
var light = new BABYLON.PointLight("pl", new BABYLON.Vector3(5, 10, 5), scene);
// 一开始是由于相机的位置不对
let faceColors=[
BABYLON.Color3.Blue(),
BABYLON.Color3.White(),
BABYLON.Color3.Red(),
BABYLON.Color3.Black(),
BABYLON.Color3.Green(),
BABYLON.Color3.Yellow(),
]
let mat=new BABYLON.StandardMaterial('mat',scene)
mat.diffuseTexture=new BABYLON.Texture('http://jerome.bousquie.fr/BJS/images/spriteAtlas.png',scene)
let columns=6
let rows=4
let faceUv=[]
for(let i=0;i<6;i++){
faceUv[i]=new BABYLON.Vector4(i/columns,0,(i+1)/columns,1/rows)
}
let options={
width:10,
height:3,
depth:5,
faceUV:faceUv
}
let box=BABYLON.MeshBuilder.CreateBox('box',options,scene)
box.material=mat
let pcs=new BABYLON.PointsCloudSystem('pcs',5,scene)
// 名字，每个粒子的大小:对应最合适的就是单个粒子的大小要和块的大小一样。而且目前排列的也不整齐，所以才会看着很乱，整体效果出不来
// pcs.addSurfacePoints(box,10000,BABYLON.PointColor.Color)
// 向一个box表面添加粒子,目前的模式是采用每个小纹理的颜色采样决定
pcs.addSurfacePoints(box,100000,BABYLON.PointColor.UV)
pcs.buildMeshAsync().then((mesh)=>{
mesh.scaling=new BABYLON.Vector3(0.5,0.5,0.5)
mesh.material.emissiveTexture = new BABYLON.Texture("http://jerome.bousquie.fr/BJS/images/spriteAtlas.png", scene);
// uv模式的话必须这里加这个
box.dispose()
})
加入模型
1 .pcs.addSurfacePoints(model, 10000, BABYLON.PointColor.Color, 1);
2 .在某些情况下（例如 PBRMaterial），一个模型可以应用多个纹理。在这种情况下BABYLON.PointColor.Color，默认情况下，添加表面或体积点将使用模型纹理数组中的第一个。虽然一般是这样，但第一个纹理可能不是颜色贴图，例如它可能是法线贴图。要指定使用哪个纹理，可以将其在纹理数组中的位置添加为第二个参数
3 .不知道的时候，可以用ins查看，也可以检查沿线加载后的网格和纹理
BABYLON.SceneLoader.ImportMesh("", "location", "file", scene, function (meshes) {
var n = meshes.length;
var p;
var t;
for (var i = 0; i < n; i++) {
if (meshes[i].material !== null) {
console.log("Mesh", i);
t = meshes[i].material.getActiveTextures();
p = t.length;
for (var j = 0; j < p; j++) {
console.log("Texture", j, "Name", t[j].name);
}
}
}
});
4 .这里的0，1还是有点没清楚

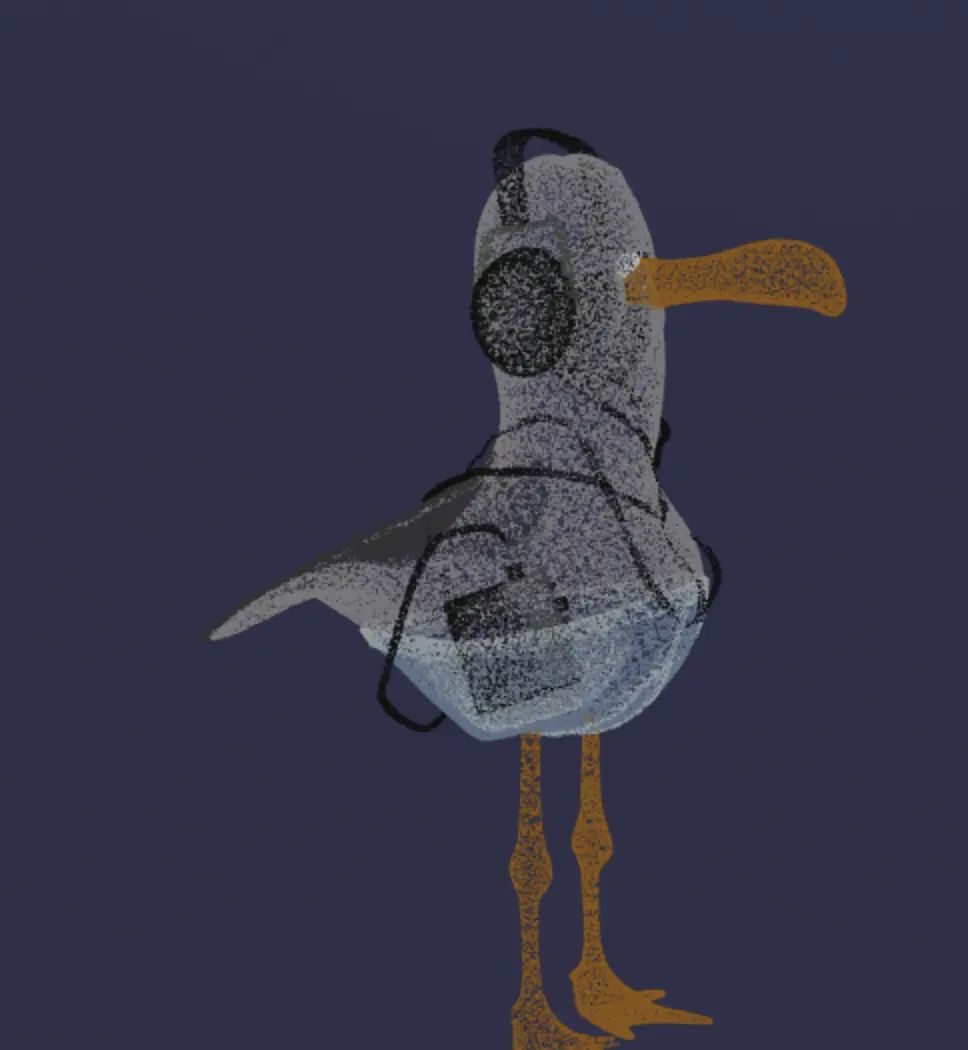

BABYLON.SceneLoader.ImportMesh("", "https://playground.babylonjs.com/scenes/", "seagulf.glb", scene, function (meshes) {
scene.createDefaultCameraOrLight(true, true, true);
scene.createDefaultEnvironment();
meshes[0].setEnabled(false)
//设置此节点的启用状态.不启用根节点，并不是影藏掉
var pcs= new BABYLON.PointsCloudSystem("pcs", 1, scene);
pcs.addSurfacePoints(meshes[1], 100000, BABYLON.PointColor.Color, 0);
// 一个是采样的时候用这个，但是我怎么知道哪个是哪个呢。ins里面也看不出来该操作哪个呀
pcs.buildMeshAsync();
});
解答上一个
1 .通过打印mesh的name，发现了0是root,1是mesh_id26，还是有一点头绪的
2 .在点云系统中，没有手机相关数据之前，是无法构建pcs网络的。必定要确保应用于添加表面或体积的点的模型材料准备好了，在添加点，所以这是一个异步的过程
3 .
