CAD技术：详解插入表格命令对话框里的行列设置

在插入表格对话框里，右侧“列和行设置”下的“列数”和“列宽”很好理解，“数据行数”也是一般的行数意思，只不过相对于标题和表头而言，特指数据而已。

令人困惑的是“行高”输入框，其单位为“行”，而非习惯的数值单位，见下图1红框处。

（图1）

那这个“行高”该怎么设置呢？我们先看此处的提示：“按照行数指定行高。文字行高基于文字高度和单元边距，这两项均在表格样式中设置。”

在表格样式里，文字高度见下图2：

（图2）

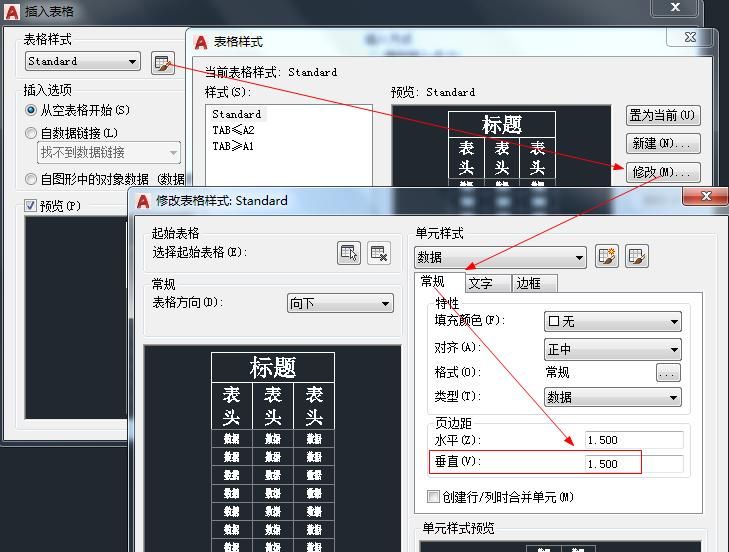

单元边距见下图3，垂直边距1.5为默认值：

（图3）

根据提示说明，列出以下行高计算公式：

行高=文字高度×行数+垂直边距×2

按图1中的行数=2计算此时的行高为：

行高=2.7×2+1.5×2=8.4

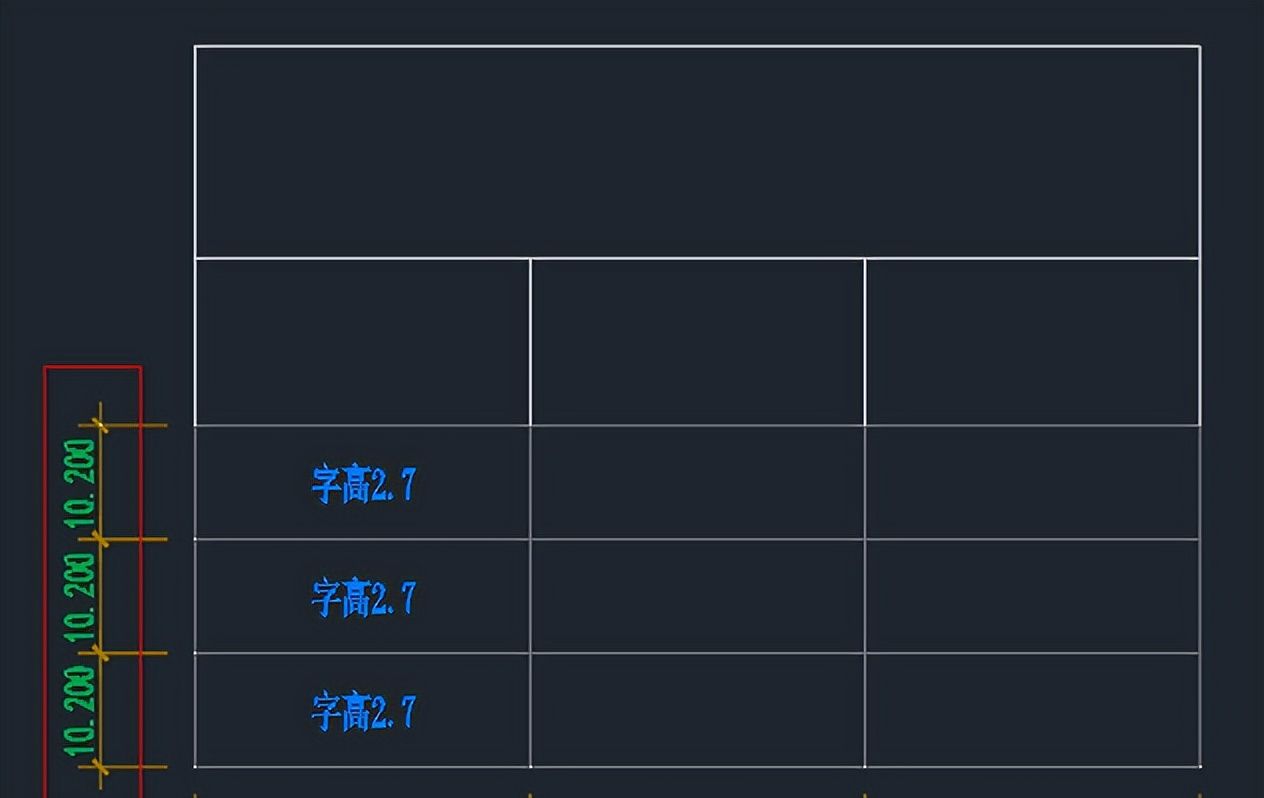

意想不到的事情出现了，这样画出的表格行高实际测量为10.2，并不等于8.4，见下图4。

（图4）

由于行数和页边距是确定值，问题只可能出在字高上，我们反推一下，看看字高数值是个什么结果：

字高=（10.2-3）/ 2=3.6

这样计算出的字高为3.6，与图2中设置的字高2.7并不相符，这是怎么回事儿？

在前面的文章里（字体的选择与使用；字体的选择与使用（续）），我们已经知道A3/A2图幅的基本字高2.7是TTF字体对应3.5号SHX字体的等效字高，实则2.7的实际数值为2.657，其测量值为3.498≈3.5。

而当取值为2.7时，它的测量值就变为3.555，此时再将行距样式的“至少”改为“准确”，测量值即为3.6，这就是以上计算数值的由来，它表明的是参与构成表格行高的真实文字高度。

再来重新计算表格的行高：

行高=3.6×2+1.5×2=10.2

结果与图4中的标注一样。

同样，A1/A0图幅的基本字高3.8是TTF字体对应5号SHX字体的等效字高，实则际数值为3.795，测量值为4.997≈5。

当取值为3.8时，其测量值变为5.003，将行距样式的“至少”改为“准确”后，测量值为5.067，以此数值计算表格的行高为：

行高=5.067×2+1.5×2=13.134

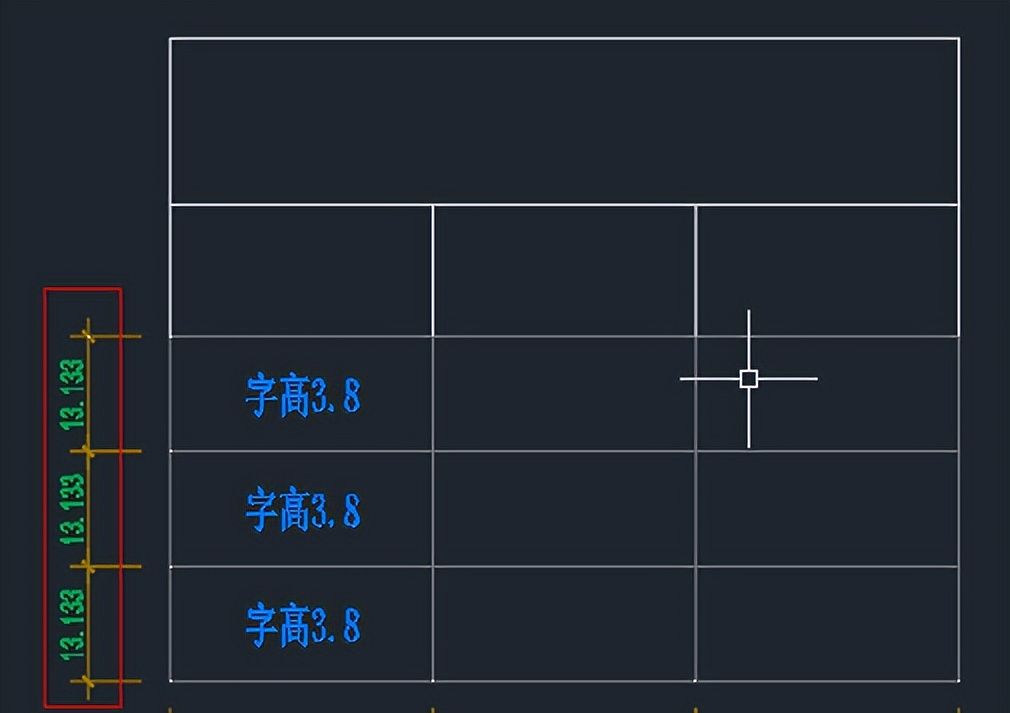

我们按3.8的文字高度画一个表格，经测量其高度为13.133，结果无误，见下图5。

（图5）

由上述推演过程，我们将行高的计算公式更准确地表达为：

行高=真实文字高度×行数+垂直边距×2

其中，真实文字高度=文字高度的准确测量值

以上针对的是TTF字体，对于SHX字体，A3/A2图幅的基本字高3.5的真实文字高度为4.667，A1/A0图幅的基本字高5的真实文字高度为6.667，经实际测试，同样结果无误。

为此，将上述文字的真实文字高度列表如下（表1、表2）：

表1 TTF字体的真实文字高度（mm）

表2 SHX字体的真实文字高度（mm）

搞清楚以上文字字高与行高的关系，如果想要在画表格时，直接画出确定的行高，就需要重新设置页边距的数值，计算结果如下：

l 当为TTF字体时：

A3/A2表格，字高=2.7，行高=7mm，则上、下边距=（7-3.600）/ 2=1.7000mm；

A1/A0表格，字高=3.8，行高=10mm，则上、下边距=（10-5.067）/ 2=2.4665mm。

l 当为SHX字体时：

A3/A2表格，字高=3.5，行高=7mm，则上、下边距=（7-4.667）/ 2= 1.1665mm；

A1/A0表格，字高=5.0，行高=10mm，则上、下边距=（10-6.667）/ 2=1.6665mm。

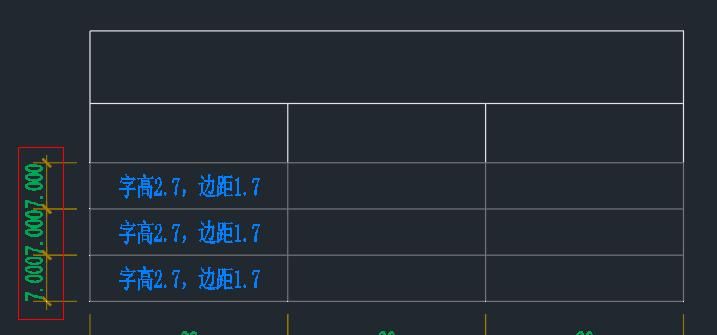

我们以A3/A2表格为例，TTF字体，页边距取值1.7画一个表格，经测量其行高为7，测试无误，见下图6。

（图6）

在这个例子中，行数设置为1，如果仍按以上为2行，则画出的表格行高经测量为10.6，按公式计算检验一下：3.6×2+1.7×2=10.6，也没有问题。

最后需要说明的是，本文的目的只是为了弄清楚行高是怎么来的，在实际画表格的时候，包括插入方式是选择“指定插入点”还是“指定窗口”，都完全不用思考，随意画就是了，反正都是可以事后调整的。

下一篇，聊聊文字的行距样式，比较一下“至少”和“准确”的区别。
