原文：【erjan862341-自己动手制作BIOS+UEFI方式的U盘启动盘（微PE）】

一、关于U盘引导

1、U盘BIOS(MBR)引导的必要条件：

（1）必须是激活分区。（2）必须有主引导记录MBR和分区引导记录PBR。（3）引导相关文件bootmgr和BCD。（4）微PE的 WEPE64.WIM文件

2、U盘UEFI引导的必要条件：

（1）必须是FAT16/32分区，是不是激活分区无所谓。（2）与引导记录无关，只要是FAT16/32分区并且分区表正常就可以了。（3）EFI相关文件bootx64.efi、BCD。（4）微PE的 WEPE64.WIM文件

二、制作BIOS+UEFI方式启动U盘微PE步骤：

1、给U盘分区成FAT16或FAT32格式（可以分成两个分区：一个FAT和一个EXFAT）

可以使用BOOTICE分区，详细见后面。FAT分区为激活主分区。

2、将后面BIOS+UEFI目录结构包括文件拷贝至FAT分区，官方微PE我们只需要WEPE64.WIM

其他文件不需要！！！

3、分别编辑 `BOOTBCD` 和 `EFIMICROSOFTBOOTBCD` 文件添加WIM启动项。

编辑方式详见后页

三、分别讲解一下BIOS启动、UEFI启动、BIOS+UEFI启动 U盘的目录结构：

1、BIOS引导U盘文件目录结构：

注解：
这样看来只要有以上4个文件就可以BIOS方式启动PE了！四个文件分别是：
ootcd
ootoot.sdi
bootmgr
WEPEWEPE64.wim
是不是很简单！！！！当然你拷贝这四个文件到U盘还要满足：
（1）目录结构要正确。（2）必须是激活的主分区。（3）MBR、PBR、BCD文件按要求检查和设置

2、UEFI引导U盘文件结构：

根目录
├─boot ——————————–启动文件目录
│ │ boot.sdi ——————————–UEFI/BIOS启动都需要
├─efi——————————–UEFI启动目录 ◆
│ ├─zh-cn ——————————–UEFI启动中文显示用的目录（不影响启动）
│ │ bootia32.efi.mui
│ │ bootx64.efi.mui
│ ├─boot——————————–UEFI启动文件目录 ◆
│ │ bootia32.efi——————————–IA32构架的启动文件 ◆
│ │ bootx64.efi——————————–X64构架的启动文件
│ 计算机默认引导文件准确的说：“Bootx64.efi 可以是
│ Bootmgfw.efi改名而来，也可以是其他任意有效的efi程序”
│ └─microsoft——————————-UEFI启动目录
│ ├─fonts ——————————–UEFI启动中文字体文件目录（不影响启动）
│ │ chs_boot.ttf
│ │ wgl4_boot.ttf
│ └─boot———————————UEFI启动菜单目录
│ BCD——————————-UEFI启动菜单
│ bootmgfw.efi—————-Windows默认引导文件
├─WEPE———————————PE目录
│ WEPE64.WIM———————64位PE
│ WEPE32.WIM———————32位PE

注解：
这样看来只要有以上5个文件就可以BIOS方式启动PE了！分别是：
ootoot.sdi
EFIBOOTBOOTX64.EFI
EFIMICROSOFTBOOTBCD
EFIMICROSOFTBOOTBOOTMGFW.EFI
WEPEWEPE64.wim
是不是很简单！！！！当然你拷贝这5个文件到U盘还要满足：
（1）目录结构要正确。（2）必须是FAT16/32分区。（3）主板支持UEFI启动。

3、BIOS+UEFI启动

根目录
├─boot ——————————–启动文件目录
│ │ BCD ——————————–传统BIOS启动所需BCD菜单文件 ▲
│ │ boot.sdi ——————————–UEFI/BIOS启动都需要
│ ├─fonts ——————————–传统BIOS启动字体文件目录（不影响启动）
│ │ chs_boot.ttf
│ │ wgl4_boot.ttf
│ └─zh-cn ——————————–传统BIOS启动中文显示用的目录（不影响启动）
│ bootmgr.exe.mui
├─efi——————————–UEFI启动目录 ★
│ ├─zh-cn ——————————–UEFI启动中文显示用的目录（不影响启动）
│ │ bootia32.efi.mui
│ │ bootx64.efi.mui
│ ├─boot——————————–UEFI启动文件目录 ◆
│ │ bootia32.efi——————————–IA32构架的启动文件 ◆
│ │ bootx64.efi——————————–X64构架的启动文件 │ │ 计算机默认引导文件“Bootx64.efi 可以是 Bootmgfw.efi改名而来，也可以是其他任意有效的efi程序”
│ └─microsoft——————————-UEFI启动目录 ◆
│ ├─fonts ——————————–UEFI启动中文字体文件目录（不影响启动）
│ │ chs_boot.ttf
│ │ wgl4_boot.ttf
│ └─boot———————————UEFI启动菜单目录 ◆
│ BCD——————————-UEFI启动菜单 ◆
│ bootmgfw.efi—————-Windows默认引导文件
│
│
│─bootmgr ———————–传统BIOS下的引导文件，适合x64+x86 ▲

注解：
BIOS+UEFI必须的文件有9个 （注：作者原文这里就是“9”）
ootcd———————————————————— BIOS传统方式必需
ootoot.sdi—————————– ————————–（两种方式共用） BIOS+UEFI必须
bootmgr ———————————- ———————— BIOS传统方式必需
EFIBOOTBOOTX64.EFI———————— —————– UEFI方式必需
EFIMICROSOFTBOOTBCD———————————– UEFI方式必需
EFIMICROSOFTBOOTBOOTMGFW.EFI ———————UEFI方式必需
WEPEWEPE64.wim （两种方式共用）————————-PE镜像文件（两种方式共用）

四、BIOS+UEFI方式详细制作步骤：

1、分区

将U盘分成：FAT分区+EXFAT分区

启动BOOTICE工具软件，“目标磁盘”选择U盘

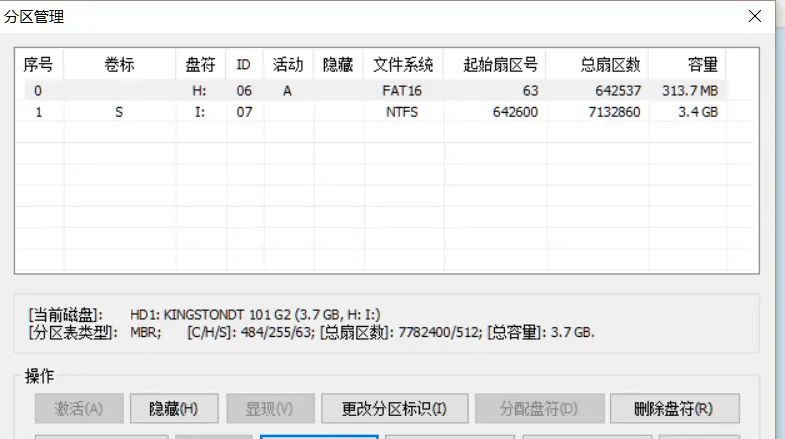

点击“分区管理”—-“重新分区”
按照下图分成两个分区FAT+EXFAT

2、拷贝文件

将这9个文件拷贝到FAT分区

ootcd —————————— BIOS传统方式必需，可由WEPEB64改名获得
ootoot.sdi —————————— （两种方式共用，可由WEPEWEPE.SDI改名获得） BIOS+UEFI必需
bootmgr —————————— BIOS传统方式必需，WINDOWS8根目录下获得
EFIBOOTBOOTX64.EFI —————————— UEFI方式必需
EFIMICROSOFTBOOTBCD —————————— UEFI方式必需
EFIMICROSOFTBOOTBOOTMGFW.EFI —————————— UEFI方式必需
WEPEWEPE64.wim （两种方式共用） —————————— PE镜像文件（两种方式共用），微PE中获取

3、查看MBR、PBR以及修改BCD文件。

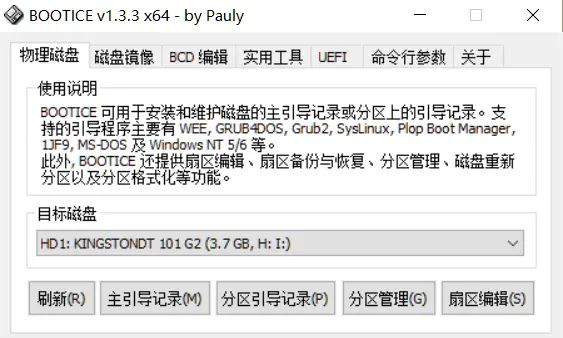

运行BOOTICE，目标磁盘选择U盘。点击“主引导记录”

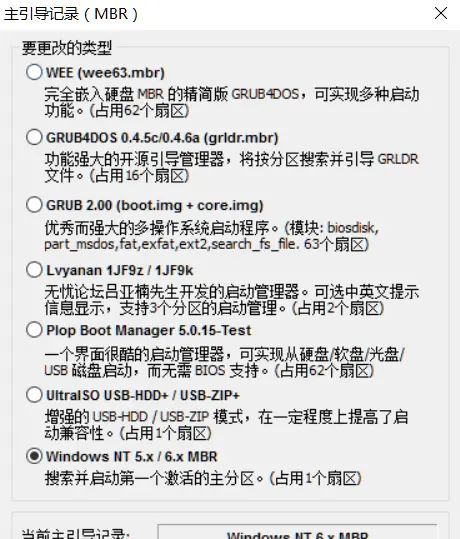

如上图选择并点击“安装/配置”选择 6.X 确定。
返回第一页面点击“分区引导记录”

选择BOOTMGR，点击安装/配置
至此完成MBR和PBR的配置。

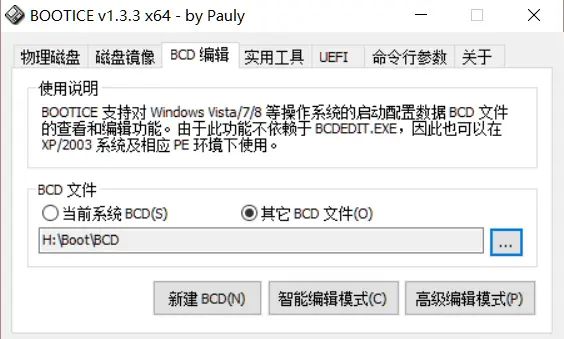

编辑 BOOTBCD 文件 ——传统BIOS启动所需BCD文件
- 选择好BCD文件，我的U盘是H盘 H:BOOTBCD
- 点智能编辑模式进入，并且按照下图配置并保存。

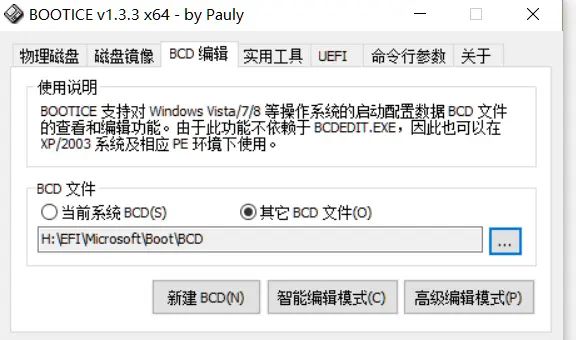

编辑 EFIMICROSOFTBOOTBCD ——UEFI启动所需BCD文件
- 选择好BCD文件，我的U盘是H盘 H:EFIMICROSOFTBOOTBCD
- 点智能编辑模式进入，并且按照下图配置并保存。
