NVIDIA SpectrumSN5000 系列交换机NVIDIA Spectrum SN5000 系列交换机是第五代 Spectrum 以太网交换机SN5000 交换机的端口速度高达 800Gb/s

将加速以太网引入每个数据中心以用于 AI 和云

官网链接地址：

https://images.nvidia.cn/cn/networking/ethernet-switching/networking-ethernet-switches-sn5000-datasheet-a4-CN.pdf

主要特性性能

> 每个端口高达 800GbE，交换机总带宽为 51.2 Tb/s

> 完全共享的数据包缓存提供公平、可预测和高带宽的数据路径

> 一致且低的直通延迟

> 适用于 AI、云、存储和高性能计算 (HPC) 的加速 RoCE

> 出色的 VXLAN 规模

> 51.2 万个共享转发条目，可在ACL、最长前缀匹配 (LPM) 路由、主机路由、MAC、ECMP和隧道应用程序之间灵活共享

敏捷性和安全性

> 全面的 2 层和 3 层功能

> 具有高性能、单通道 VXLAN路由的高级网络虚拟化

> 云规模 NAT

> 可编程流水线，通过编程方式解析、处理和编辑数据包

> 高达 12.8Tb/s 的 MACsec 或VXLANsec 加密（2023 年第四季度发布）

> 通过硬件信任根保护交换机功能

可视化

> NVIDIA What JustHappened（WJH）遥测可显著缩短解决问题的平均时间

> 由 NetQ 提供支持的硬件加速直方图以亚微秒的粒度追踪和汇总队列深度

> 带内网络遥测（INT）

> 流式遥测

> 512,000 个片上流计数器

NVIDIA Spectrum™ SN5000 系列交换机是第五代 Spectrum 以太网交换机，专为加速数据中心网络架构而构建。SN5000 系列交换机的端口速度介于10GbE 到 800GbE 之间，可为每个数据中心提供加速的以太网，且不会影响性能和功能集。SN5000 系列是为各种规模的数据中心实现云规模基础设施的理想选择。SN5000 交换机系统提供高性能、一致的低延迟，并支持高级数据中心网络功能，使其成为云网络和端到端数据中心网络架构的理想选择。SN5000 系列由 NVIDIA

Spectrum-4 ASIC 提供支持，具有动态、灵活的共享缓冲区和可预测的性能。SN5000 交换机旨在加速云计算并为 NVIDIA 平台（包括 NVIDIA EGX™、NVIDIA DGX™、NVIDIA HGX™ 和 NVIDIA OVX™）以及 AI 软件工具（例如 NVIDIA AI Enterprise 和 NVIDIA LaunchPad 等）提供支持。作为 Spectrum 平台的一部分，SN5000 系统使用 NVIDIA 的全套以太网网络技术产品线进行了预先测试和预先验证，包括 NVIDIA® BlueField® DPU（数据处理器）、ConnectX® SmartNIC（智能网卡）和 LinkX® 线缆产品。虽然每个产品都与标准以太网网络架构完全兼容，但端到端的交换机到主机解决方案对于支持加速工作负载至关重要，能够提供大规模增强云原生应用程序所需的高性能和创新功能。

灵活、高性能的配置

SN5000 平台具有 51.2 Tb/s 的双向交换容量，提供多种配置，每种配置均提供高性能以及功能丰富的 2 层和 3 层转发，非常适合叶（Leaf）和脊（Spine）交换机，并适合取代模块化机箱交换机。SN5000 交换机提供全线速性能和超低直通延迟，利用完全共享的 160 MB 数据包缓冲区实现公平且可预测的性能。通过将 Spectrum-4 ASIC 的低延迟与 SN5000 系统的大交换机端口数量相结合，可以在两层网络架构中连接数千台主机，同时保持极低的端口到端口延迟。NVIDIA SN5000 系列在可编程性、遥测和隧道等方面增加了广泛的创新，能够满足当今数据中心的复杂网络需求。

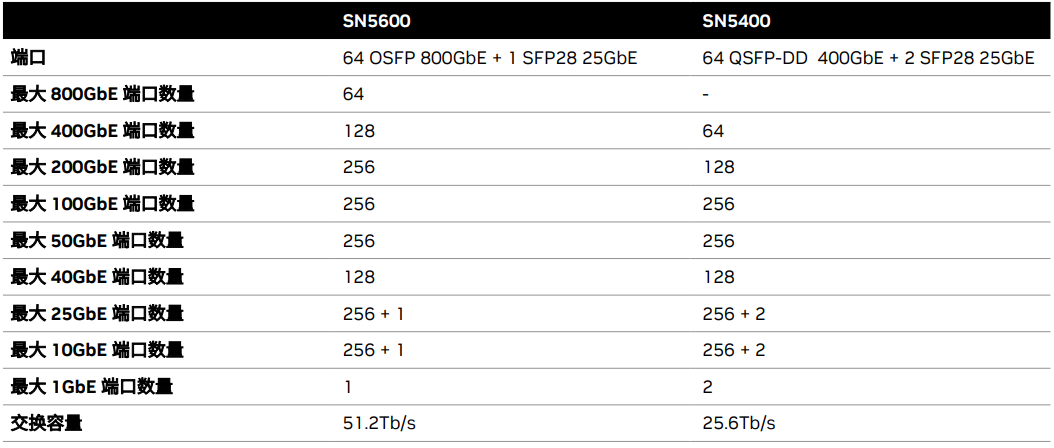

SN5400

SN5400 智能叶（Leaf）/脊（Spine）/超级脊（Super-Spine）交换机以 2U外形规格提供 64 个 400GbE 端口。SN5400 提供从 1 至 400GbE 组合的多种 QSFP-DD 连接，总吞吐量为 25.6Tb/s，是 400G 数据中心网络的理想选择。

SN5600

SN5600 智能叶（Leaf）/ 脊（Spine）/ 超级脊（Super-Spine）交换机以密集的 2U 外形规格提供 64 个 800GbE 端口。SN5600 是加速以太网部署的理想选择，支持采用 ToR 交换机和 EoR 拓扑的标准叶/ 脊设计。SN5600 提供从1 至 800GbE 组合的多种连接，总吞吐量高达 51.2Tb/s，处于行业领先地位。

高可用性

SN5000 系列交换机设计具有以下硬件和软件功能，从而实现高可用性：> 1+ 1 可热插拔电源和 N+ 1 可热插拔风扇> 按颜色编码的供电单元 (PSU) 和风扇> 以太网 VPN (EVPN) 多归属> 用于Active/Active 二层多路径的多机箱链路聚合 (LAG)> 硬件辅助服务软件升级 (ISSU)> 用于负载均衡和冗余的 256 路等价多路径 (ECMP) 路由

平台安全

SN5000 系列交换机在所有交换机层提供完整的安全套件。从基本输入/ 输出系统（BIOS）到网络操作系统（NOS），硬件、固件和软件均通过内置的信任根进行身份验证。系统会自动阻止任何尝试运行未经 NVIDIA 最初签名的改

SN5000 网络操作系统

SN5000 系列交换机有两个可供出厂的版本：

> 预装了革命性的 NOS NVIDIA Cumulus® Linux，将 Linux 用户体验从服务器带到交换机，并为大规模应用程序提供丰富的路由功能。

> 裸机包括开放网络安装环境 (ONIE) 镜像，可与任何安装了 ONIE 的操作系统一起安装。基于 ONIE 的平台利用开放网络和 Spectrum-4 ASIC 功能的优势。

NVIDIA Cumulus Linux

NVIDIA Cumulus Linux 是一个功能强大的开放网络操作系统，可使用在全球大型数据中心中以强化的 Web-Scale 原则实现高级自动化、定制化和可扩展性。Cumulus Linux 专为构建数据中心网络而打造，非常适合满足不同的业务需求。它是唯一的开放 NOS，能够像全球大型数据中心运营商一样构建经济且高效的网络运营，为各种规模的企业解锁 Web-Scale 网络。

SONiC

SONiC 专为超大规模云服务提供商、服务提供商和企业而设计，是一种完全开源且与硬件无关的 NOS，非常适合防止对供应商的依赖，也是新一代数据中心的理想选择。SONiC 的容器化设计使其具有灵活性和可定制性，允许客户在同一网络架构中组合和管理 SONiC 和非 SONiC 交换机。NVIDIA 的 Pure SONiC产品消除了发行版限制，使企业能够充分利用开放网络的优势，同时添加NVIDIA 专业知识和支持，从而确保成功。作为 SONiC 管理委员会和技术指导委员会的成员，NVIDIA 很荣幸能够指引 SONiC 的发展方向。所有 SN5000 交换机系统均完全支持 Pure SONiC。

Linux 交换机

借助 Linux 交换机，用户可以在本地安装并使用任何标准 Linux 发行版作为交换机操作系统。Linux 交换机基于以太网交换机的 Linux 内核驱动模型（switchdev）。

平台软件选项

NVIDIA AirNVIDIA Air

基础设施模拟平台创建了 SN5000 交换机系统（以及其他Spectrum 产品线）的数字孪生。数字孪生包括每个交换机和线缆的逻辑实例，因此它可用于验证安全策略合规性、自动化流程、监控工具、互操作性和升级程序。数字孪生是网络运营模式转型的关键，使 IT 架构师和基础设施专家能够通过持续集成和持续交付 (CI/ CD) 集成将网络部署和更新速度提升高达95%。

NVIDIA NetQNVIDIA NetQ™

是一种高度可扩展的网络运营工具集，可实时提供网络的可视化、故障排除和验证。NetQ 可提供有关数据中心网络（从容器或主机一直到交换机和端口）健康状况的可操作见解和运营情报，从而实现 NetDevOps 方法。NetQ 是领先的网络运营工具，可利用遥测技术从单一界面实现深度故障排除、可视化和自动化工作流程，从而缩短平均无故障时间 (MTTI) 和网络机时间。
