TP交换机TL-SL3226自制RJ45网口转COM串口Console配置线恢复出厂

手里有一台TP-LINK交换机TL-3226,上不去网了，各个端口也相互ping不通，也无法进到WEB管理界面。本着解决问题先恢复出厂的原则，进不去WEB管理只能用Console口配置了。可是翻遍仓库也没找到配置线，手里正好有给别人装LED显示屏做COM口数据线时备用的9针COM接头，马上开始动手制作。

注意：带COM口的电脑上是公头，所以这里必须用母头（有洞洞的），有些电脑是不带COM口的，可以买条USB转COM口的线。

一、自制Console配置线

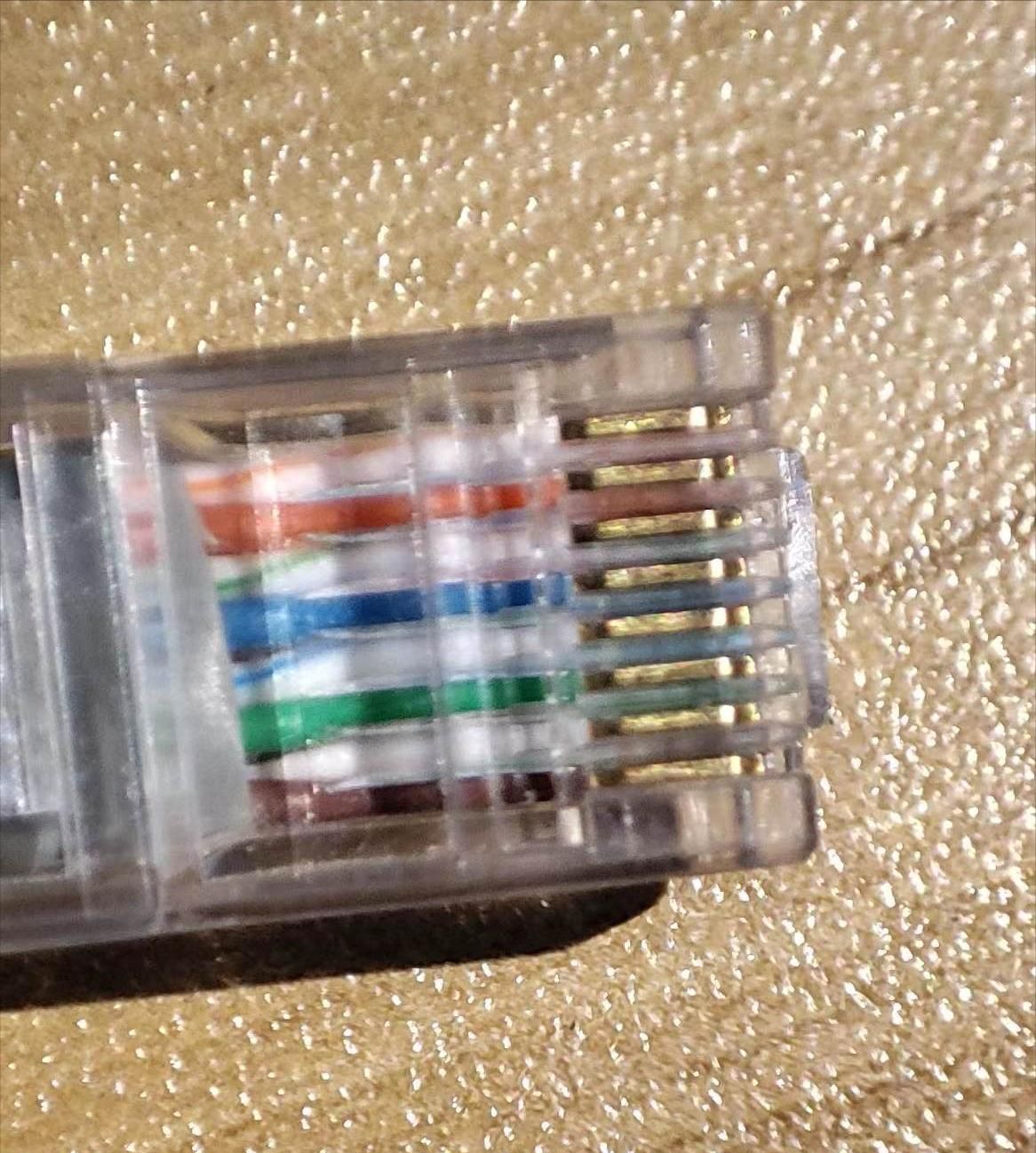

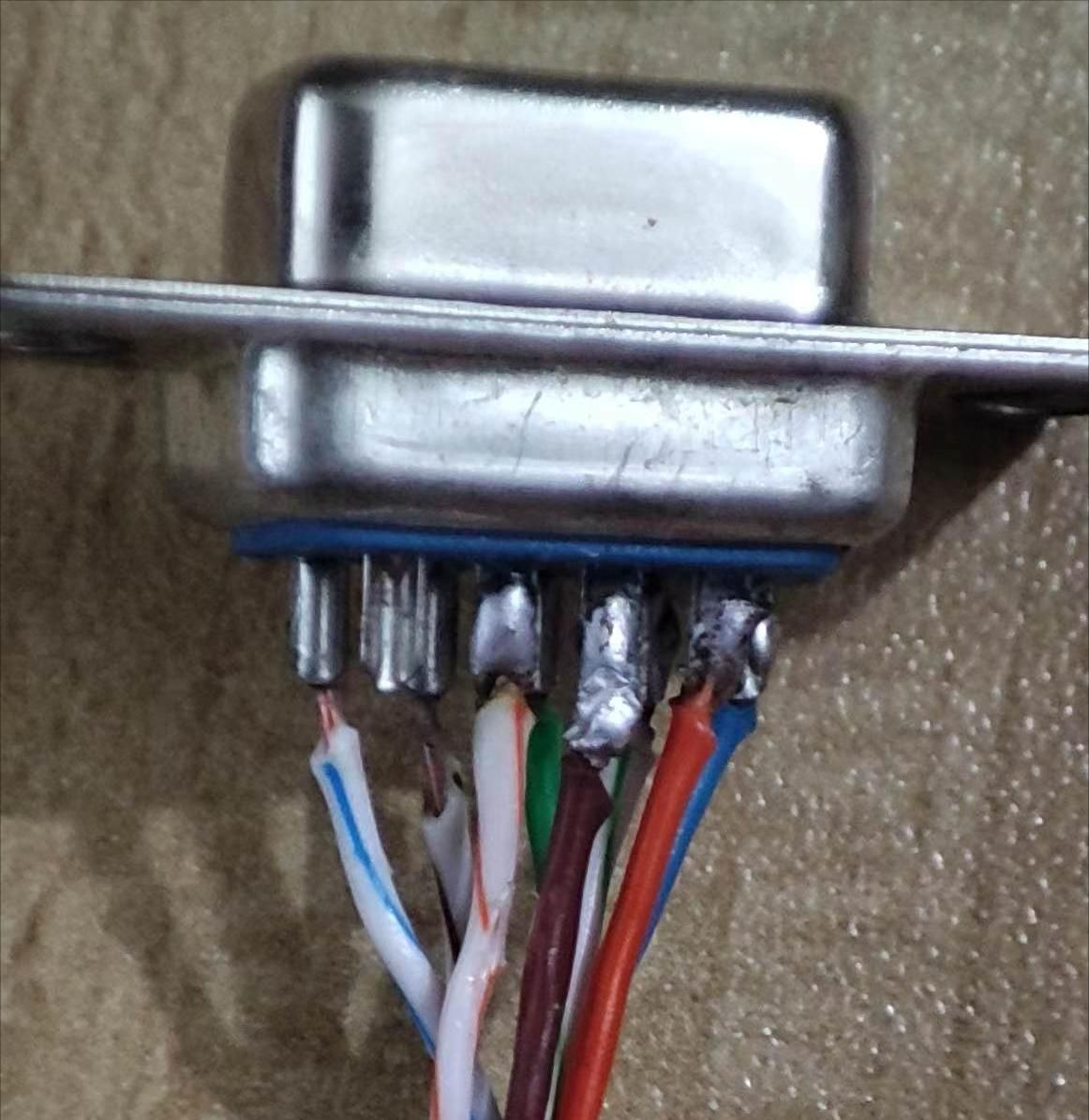

水晶头端按568B线序接线（橙白，橙，绿白，蓝，蓝白，绿，棕白，棕），串口端按下表焊接就可以了

二、Console配置准备工作

下载 Tera Term （串口通信客户端软件），安装时注意选择简体中文 Simplified Chinese

三、方法一：

1、操作说明：

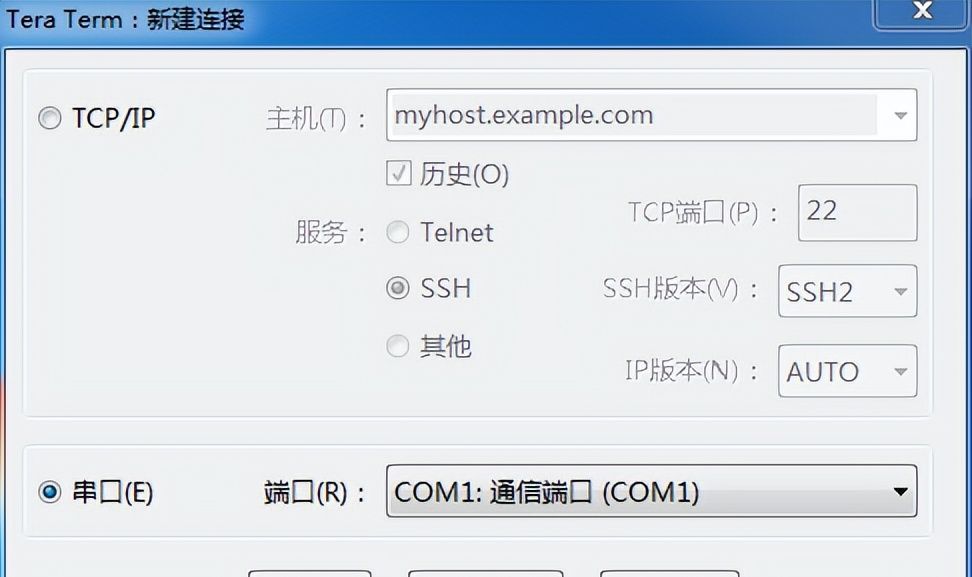

选择串口，如果你电脑上有多个串口，端口选择你接的那个端口就对了

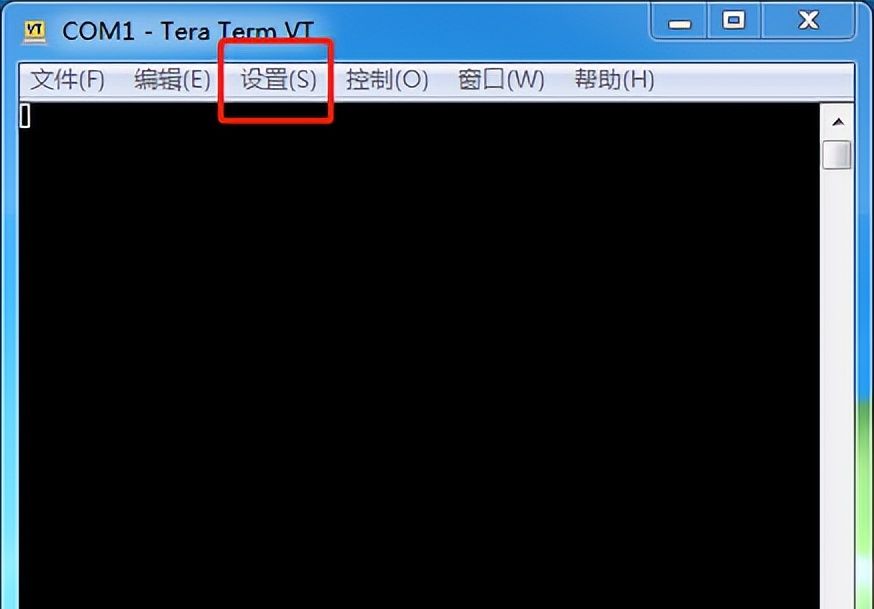

确定后，点“设置”，选择“串口”，出现下图

如图设置

2、操作命令：

TL-SL3226>enable

TL-SL3226#reset

System software reset,are you sure?(Y/N):

方法二：

1、打开Tera Term,设置如方法一。

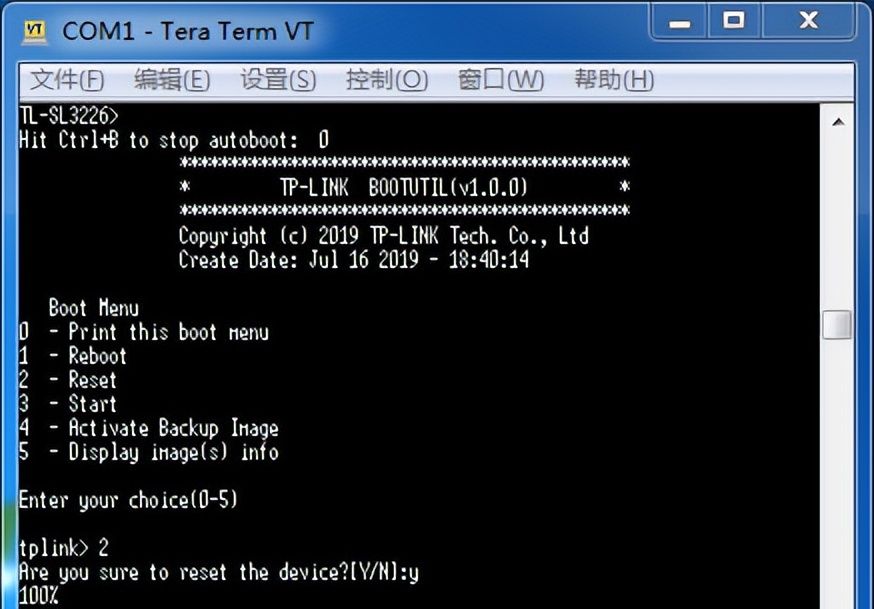

2、交换机通电的通电的同时，按住Ctrl+B

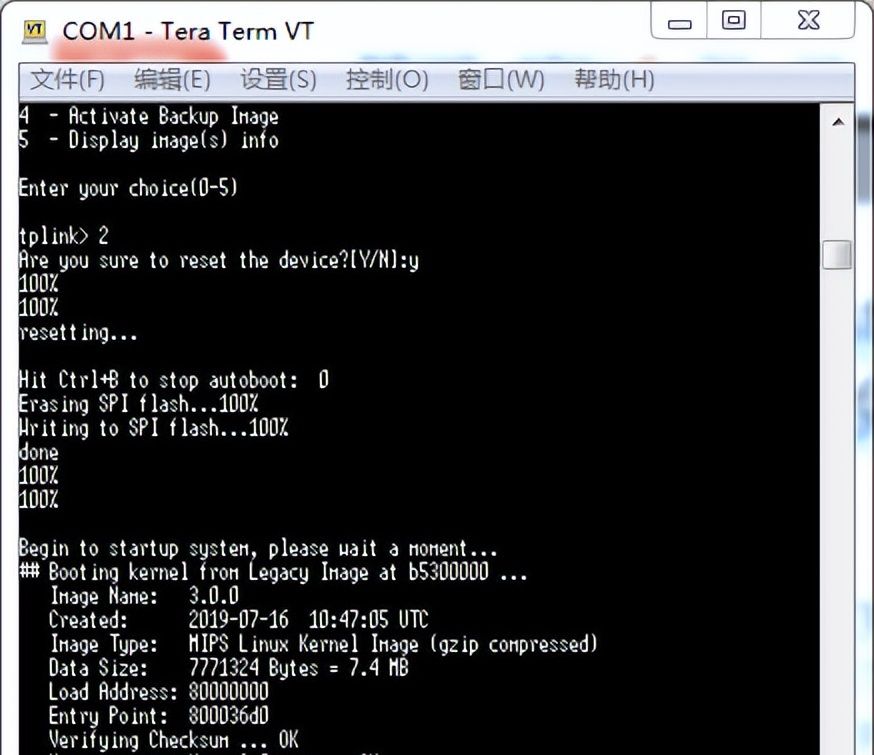

输入2，回车，开始恢复出厂

出现，Starting kernel …恢复完成。

四、登录WEB界面查看结果

管理地址：192.168.0.1

管理员和密码都是admin
