一、堆叠规划
硬件要求
交换机型号：同系列S5700（如S5720-28X-PWR-SI），支持iStack功能。注意：是否支持对的功能需要去华为官网查看设备是否支持。
堆叠连接方式：
专用堆叠端口：后置高速堆叠模块（如ES0D0G48VA00）。
业务口堆叠：使用10GE/25GE端口（需绑定为逻辑堆叠端口）。
堆叠线缆：高速电缆或光纤（多模/单模）。
拓扑设计
链型堆叠：简单但可靠性低（建议≤3台）。
环形堆叠：高可靠性（推荐拓扑，需闭合环路）。
软件版本
所有成员交换机需运行相同VRP版本（通过display version确认）。

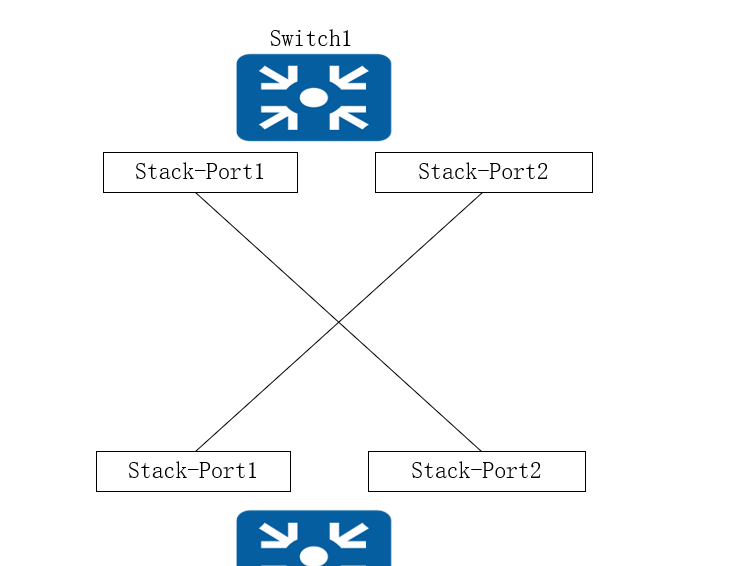

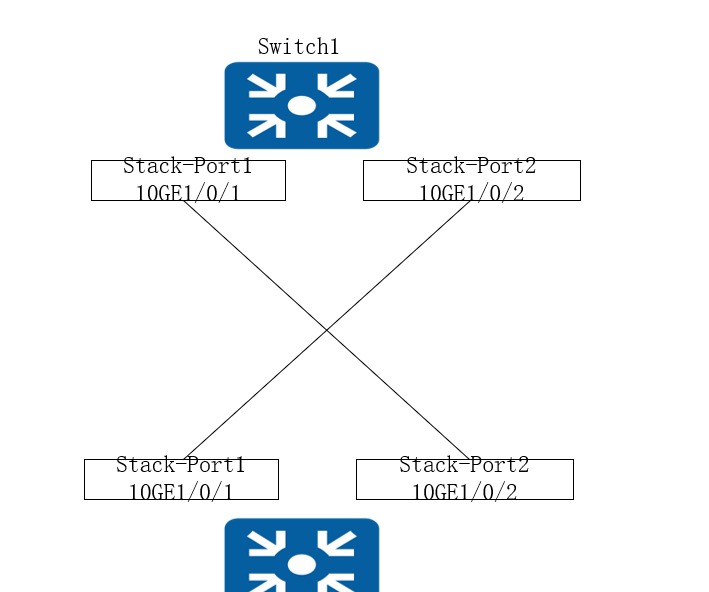

拓扑图如下：注意：（Stack-Port1需要交叉，不然堆叠无法成功）
二、堆叠配置步骤
1. 配置成员ID与优先级（每台交换机独立配置）
sysname SwitchX # 设置设备名称（可选）
stack
member 1 # 配置成员ID（1~9，唯一）
priority 200 # 设置优先级（默认100，值越大越易成为Master）
domain 10 # 配置堆叠域（同堆叠组需一致）
quit
2. 配置逻辑堆叠端口（以10GE端口为例）
成员1（Switch1）
interface stack-port 1/1 # 逻辑堆叠端口1/1（格式：成员ID/端口号）
port member-group interface 10GE1/0/1 # 绑定物理端口
quit
interface stack-port 1/2 # 逻辑堆叠端口1/2（格式：成员ID/端口号）
port member-group interface 10GE1/0/2 # 绑定物理端口
quit
成员2（Switch2）
interface stack-port 2/1 # 逻辑堆叠端口2/1（格式：成员ID/端口号）
port member-group interface 10GE1/0/1 # 绑定物理端口
quit
interface stack-port 2/2 # 逻辑堆叠端口2/2（格式：成员ID/端口号）
port member-group interface 10GE1/0/2 # 绑定物理端口
quit
3. 连接堆叠线缆（注意：如果要形成环型堆叠需要先将主接口shudown，备交换机配置完成之后将使用脚本的方式打开堆叠接口）
4. 保存配置并重启（可选）（如果堆叠配置，备设备会进行重新启动，此情况可以用在主备设备不是所期望的可以进行设备重新启动切换主备）
save # 保存配置
reboot fast # 快速重启（堆叠自动建立）
三、堆叠验证
1.查看堆叠成员状态
display stack # 检查成员ID、角色、优先级
输出示例：
MemberID Role Priority MAC Device
1 Master 200 00xx-xxxx-xxxx S5720-28X-PWR-SI
2 Slave 100 00xx-xxxx-xxxx S5720-28X-PWR-SI
2.检查堆叠拓扑
display stack topology # 确认物理连接是否成环
3.验证堆叠端口
display interface stack-port 1/1 # 查看堆叠端口状态
四、高级配置（可选）
1. 多主检测（MAD）
stack
mad detect mode relay # 使用Relay模式（通过中间设备）
mad detect enable
quit
interface Vlanif 10 # 配置MAD检测VLAN
mad detect enable
quit

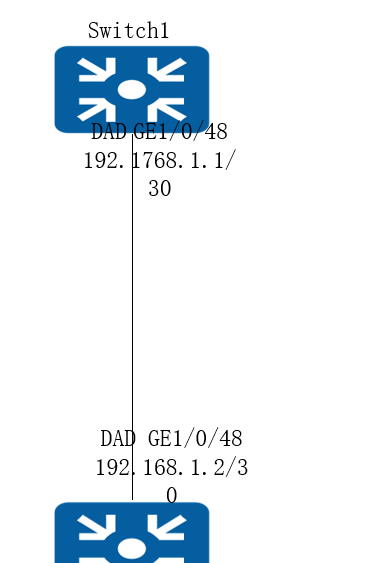

注意：接口也可以配置三层接口直接两台交换机直连 如图：
2. 堆叠链路聚合（提升带宽）
interface Eth-Trunk 1 # 创建逻辑聚合口
mode lacp-static # 启用LACP
port link-type trunk
trunkport 10GE1/0/1 to 10GE1/0/2 # 绑定堆叠物理端口
quit
3. 堆叠分裂恢复
自动合并：默认启用，分裂后优先级高的设备成为Master。
手动恢复：stack reset member 2 # 重置分裂的成员
五、注意事项
版本一致性：堆叠前确保所有设备VRP版本一致。
堆叠带宽：建议至少2×10G物理端口绑定，避免瓶颈。
堆叠域冲突：不同堆叠组的domain值需不同。
断电顺序：先关闭备交换机，再关闭主交换机。
