KubeVirt 模块概述

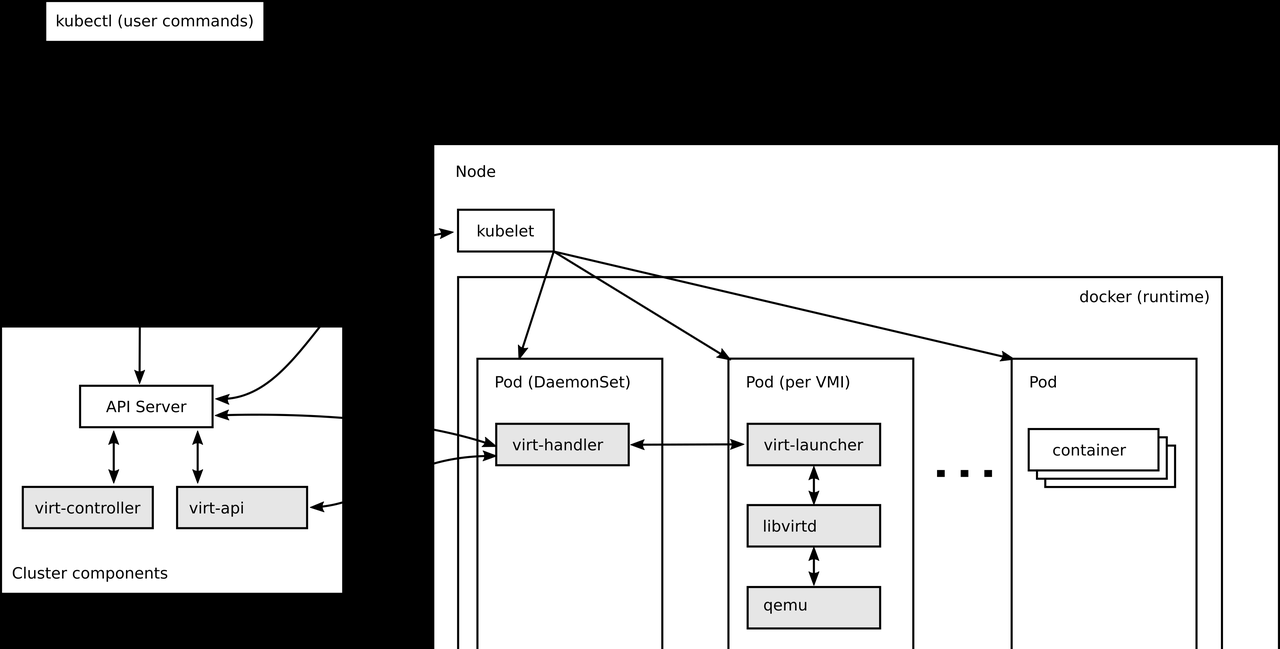

KubeVirt 采用模块化设计，各组件职责明确，相互协作完成虚拟机在 Kubernetes 集群中的管理。通过分析仓库结构和代码组织，可以清晰地了解 KubeVirt 的模块规划。
virt-controller 模块
核心功能：
virt-controller 是 KubeVirt 的核心控制器，负责协调和管理 KubeVirt 相关的 Kubernetes 资源。其主要功能包括：
资源监控与协调： 通过监听 Kubernetes API Server 中 VirtualMachineInstance (VMI)、VirtualMachine (VM)、VirtualMachineInstanceReplicaSet (VMIRS) 等 KubeVirt 自定义资源的变化，并根据这些变化执行相应的操作，确保虚拟机生命周期管理与 Kubernetes 资源状态的一致性。
生命周期管理： 负责虚拟机的创建、启动、停止、删除、迁移、克隆、快照和恢复等操作。
高可用性： 通过 Leader Election 机制，确保在集群中只有一个 virt-controller 实例处于活动状态，从而避免冲突和数据不一致。
配置管理： 响应 KubeVirt 集群配置的变化，并相应地调整其行为。
健康检查与指标暴露： 提供健康检查端点和 Prometheus 指标，以便进行监控和故障排除。
代码实现逻辑：
virt-controller 的实现基于 Kubernetes client-go 库的 informer 模式。其核心组件 VirtControllerApp 结构体包含了大量的 informer 和 controller 实例：
Informers： 用于监听 Kubernetes API Server 中各种 KubeVirt 相关资源（如 VMI、VM、Node、ReplicaSet、Migration、VMExport、VMSnapshot、VMRestore、DataVolume 等）的变化。当资源发生变化时，informer 会将对应的对象添加到工作队列中。
Controllers： 每个控制器负责处理特定类型资源的业务逻辑。例如，vmiController 负责管理 VMI 的生命周期，rsController 负责管理 VMIRS，migrationController 负责处理虚拟机迁移等。控制器从工作队列中取出事件，并根据事件类型执行相应的协调逻辑，例如创建 Pod 来运行 VMI，更新资源状态等。
Leader Election： 使用 client-go 提供的 Leader Election 机制，确保在多个 virt-controller 实例中只有一个是活动的，避免重复操作和资源冲突。
Web 服务： 暴露 /healthz 和 /leader 等 HTTP 端点，用于健康检查和 Leader Election 状态查询。
工作流程：
启动与初始化： virt-controller 启动后，初始化 Kubernetes 客户端、各种 informer 和控制器。
Leader Election： 多个 virt-controller 实例会竞争成为 Leader。只有当选的 Leader 才会启动所有的 informer 和控制器。
资源监听： Informer 开始监听 Kubernetes API Server 中 KubeVirt 相关资源的变化。当检测到资源变化时（例如，用户创建了一个新的 VMI 对象），Informer 会将该 VMI 对象添加到对应的控制器的工作队列中。
事件处理： 控制器从其工作队列中取出 VMI 对象，并根据 VMI 的状态和规范执行相应的操作。例如，如果是一个新的 VMI，vmiController 会创建一个对应的 Pod，该 Pod 将运行 virt-launcher 进程来启动虚拟机。
状态协调： 控制器持续监控其负责的资源，并确保其在 Kubernetes 集群中的实际状态与期望状态保持一致。这可能涉及创建、更新或删除其他 Kubernetes 资源，或者与 virt-handler 进行通信以管理实际的虚拟机进程。
virt-api 模块
核心功能：
virt-api 是 KubeVirt 的 API 服务器，负责处理 KubeVirt 资源的 API 请求，并提供各种子资源（subresources）和准入控制（admission control）功能。其主要功能包括：
API 暴露： 暴露 KubeVirt 相关的 RESTful API 接口，允许用户和客户端通过 Kubernetes API Server 对虚拟机进行操作，例如启动、停止、重启、迁移、连接控制台和 VNC 等。
子资源处理： 提供对虚拟机子资源的访问，例如获取虚拟机控制台输出、VNC 连接、USB 重定向等。
准入控制： 实现 Kubernetes 的准入 webhook 机制，对 KubeVirt 资源的创建、更新、删除等操作进行验证和修改，确保资源的合法性和一致性。
认证与授权： 与 Kubernetes 的认证和授权机制集成，确保只有经过授权的用户才能访问和操作 KubeVirt 资源。
健康检查与指标暴露： 提供健康检查端点和 Prometheus 指标，以便进行监控和故障排除。
代码实现逻辑：
virt-api 的核心实现位于 pkg/virt-api/api.go 文件中。virtAPIApp 结构体是其主要组成部分，它包含了处理 API 请求和管理 webhook 所需的各种组件：
RESTful API 框架： 使用 go-restful 框架来构建 RESTful API 服务，定义了各种路由和处理函数来响应不同的 API 请求。
子资源处理器： rest.NewSubresourceAPIApp 创建了一个子资源 API 应用程序，用于处理虚拟机相关的子资源请求，例如 RestartVMRequestHandler、StartVMRequestHandler、ConsoleRequestHandler、VNCRequestHandler 等。
Webhook 机制： 通过 webhooks 包实现了 mutating-webhook 和 validating-webhook，用于在资源被持久化到 etcd 之前对其进行修改和验证。例如，mutating-webhook 可能会为 VMI 注入默认配置，而 validating-webhook 则会检查 VMI 配置的合法性。
TLS 配置： 处理 TLS 证书和密钥，确保 API 通信的安全性。
Kubernetes 客户端： 使用 client-go 库与 Kubernetes API Server 进行交互，获取和更新 KubeVirt 资源。
工作流程：
启动与初始化： virt-api 启动后，初始化 RESTful API 服务、TLS 配置、Kubernetes 客户端和 webhook 处理器。
API 注册： virt-api 向 Kubernetes API Server 注册其自定义资源定义 (CRD) 和 webhook 配置。
请求处理： 当用户或客户端通过 Kubernetes API Server 发送 KubeVirt 资源的 API 请求时，请求会被路由到 virt-api。
子资源处理： 对于子资源请求（例如，连接到 VMI 控制台），virt-api 会建立与 virt-launcher 的连接，并将数据流转发给客户端。
准入控制： 对于创建、更新或删除 KubeVirt 资源的请求，virt-api 会调用相应的 mutating 或 validating webhook 进行处理。Webhook 会根据预定义的规则对资源进行修改或验证，如果验证失败，则拒绝该请求。
响应返回： virt-api 处理完请求后，将结果返回给 Kubernetes API Server，再由 API Server 返回给客户端。
virt-operator 模块
核心功能：
virt-operator 是 KubeVirt 的部署和生命周期管理组件，负责在 Kubernetes 集群中安装、升级和维护 KubeVirt 的所有核心组件（包括 virt-controller、virt-api、virt-handler 等）。其主要功能包括：
KubeVirt 组件部署与管理： 负责 KubeVirt 核心组件的部署、升级和降级，确保 KubeVirt 始终处于健康和最新状态。
资源协调： 监听 KubeVirt 自定义资源的变化，并根据其配置来协调 KubeVirt 相关的 Kubernetes 资源（如 Deployment、DaemonSet、Service、WebhookConfiguration 等），以确保 KubeVirt 组件的正确运行。
证书管理： 负责管理 KubeVirt 组件之间通信所需的 TLS 证书，确保通信安全。
配置管理： 响应 KubeVirt 集群配置（通过 kubevirt-config ConfigMap）的变化，并相应地调整 KubeVirt 组件的部署。
Webhook 管理： 负责部署和管理 KubeVirt 的准入 Webhook，确保对 KubeVirt 资源的合法性检查和修改。
Leader Election： 通过 Leader Election 机制，确保在集群中只有一个 virt-operator 实例处于活动状态，避免冲突。
健康检查与指标暴露： 提供健康检查端点和 Prometheus 指标。
代码实现逻辑：
virt-operator 的核心实现位于 pkg/virt-operator/application.go 文件中。VirtOperatorApp 结构体是其主要组成部分：
Informers： 包含了大量的 informer 实例，用于监听各种 Kubernetes 资源（如 KubeVirt CR、CRD、Deployment、DaemonSet、Service、Secret、ConfigMap、WebhookConfiguration 等）的变化。这些 informer 使得 operator 能够感知集群状态的变化。
KubeVirtController： 这是 virt-operator 的核心控制器，负责协调 KubeVirt 资源的期望状态和实际状态。它会根据 KubeVirt CR 的配置，创建、更新或删除 KubeVirt 相关的 Kubernetes 资源。
证书管理器： 使用 bootstrap.NewFallbackCertificateManager 来管理 TLS 证书，包括生成、分发和轮换证书，以确保 KubeVirt 组件之间的安全通信。
Leader Election： 使用 client-go 提供的 Leader Election 机制，确保在多个 virt-operator 实例中只有一个是活动的。
Webhook 服务： 暴露 Webhook 端点，用于处理 KubeVirt 资源的验证和修改请求。
工作流程：
启动与初始化： virt-operator 启动后，初始化 Kubernetes 客户端、各种 informer 和 KubeVirtController。
Leader Election： 多个 virt-operator 实例会竞争成为 Leader。只有当选的 Leader 才会启动所有的 informer 和控制器。
资源监听： Informer 开始监听 Kubernetes API Server 中 KubeVirt 相关资源和 Kubernetes 核心资源的变化。
协调循环： KubeVirtController 会持续监控 KubeVirt CR 的状态。当 KubeVirt CR 被创建或更新时，控制器会根据其配置来部署或更新 KubeVirt 的所有组件（例如，创建 virt-controller、virt-api、virt-handler 的 Deployment 和 DaemonSet）。
证书管理： virt-operator 会自动生成和管理 KubeVirt 组件所需的 TLS 证书，并将其分发到相应的 Secret 中。
Webhook 部署： virt-operator 还会部署和管理 KubeVirt 的准入 Webhook，确保对 KubeVirt 资源的合法性检查和修改。
状态同步： virt-operator 会持续协调集群状态，确保 KubeVirt 组件的部署和配置与 KubeVirt CR 中定义的期望状态保持一致。
virt-handler 模块
核心功能：
virt-handler 是 KubeVirt 的节点级代理，以 DaemonSet 的形式运行在每个 Kubernetes 节点上。它负责管理和监控该节点上运行的虚拟机实例 (VMI) 的生命周期。其主要功能包括：
VMI 生命周期管理： 监听其所在节点上的 VMI 资源变化，并与 libvirt 交互，负责虚拟机的创建、启动、停止、暂停、恢复、删除等操作。
VMI 状态同步： 将 libvirt 报告的虚拟机状态同步回 Kubernetes API Server，更新 VMI 对象的 status 字段。
网络和存储配置： 根据 VMI 的配置，为虚拟机设置网络接口和存储卷，并确保它们能够正确地连接到虚拟机。
迁移支持： 参与虚拟机实时迁移过程，负责在源节点和目标节点之间协调迁移操作。
节点资源管理： 监控节点资源（如 CPU、内存、磁盘、网络）的使用情况，并向 virt-controller 报告，以便进行调度决策。
健康检查与指标暴露： 提供健康检查端点和 Prometheus 指标，以便进行监控和故障排除。
安全增强： 处理 SELinux 标签和 Seccomp 策略，增强虚拟机的安全性。
代码实现逻辑：
virt-handler 的核心实现位于 pkg/virt-handler 包中，virtHandlerApp 结构体是其主要组成部分：
Kubernetes 客户端和 Informers： 使用 client-go 库与 Kubernetes API Server 交互，并通过 vmiSourceInformer 和 vmiTargetInformer 监听其所在节点上的 VMI 资源变化。
Domain Shared Informer： virtcache.NewSharedInformer 用于监控 libvirt 域的状态，并将其与 Kubernetes 中的 VMI 状态进行同步。
VMController： virthandler.NewController 是 virt-handler 的核心控制器，它负责协调 VMI 的期望状态和 libvirt 报告的实际状态。它会根据 VMI 的配置，调用 libvirt API 来管理虚拟机。
TLS 配置： 处理 TLS 证书和密钥，确保与 virt-api 和 virt-launcher 之间的安全通信。
迁移代理： migrationproxy.NewMigrationProxyManager 负责处理虚拟机迁移过程中的网络连接。
节点标签器： nodelabeller.NewNodeLabeller 负责根据节点的能力（如 CPU 特性、KVM 支持等）为节点打上标签，以便 virt-controller 进行调度。
Seccomp 和 SELinux： seccomp 和 selinux 包提供了对 Seccomp 策略和 SELinux 标签的处理，以增强虚拟机的安全性。
工作流程：
启动与初始化： virt-handler 启动后，初始化 Kubernetes 客户端、各种 informer 和控制器，并标记自身节点为不可调度，以防止在启动过程中调度新的 VMI。
资源监听： Informer 开始监听其所在节点上的 VMI 资源变化。当检测到 VMI 变化时，会将 VMI 对象添加到控制器的工作队列中。
VMI 协调： VMController 从工作队列中取出 VMI 对象，并根据 VMI 的状态和规范执行相应的操作。例如，如果是一个新的 VMI，它会调用 libvirt API 来创建和启动虚拟机，并创建一个 virt-launcher Pod 来承载虚拟机进程。
状态同步： VMController 会持续监控 libvirt 报告的虚拟机状态，并将其同步回 Kubernetes API Server，更新 VMI 对象的 status 字段。
网络和存储配置： virt-handler 负责为虚拟机配置网络接口和存储卷，确保虚拟机能够正确地访问网络和存储资源。
迁移处理： 在虚拟机迁移过程中，virt-handler 会与源节点和目标节点上的 virt-handler 实例以及 virt-controller 协调，确保虚拟机能够平滑地迁移。
节点标签更新： nodelabeller 会定期更新节点标签，反映节点的能力变化。
优雅关机： 当 virt-handler 接收到终止信号时，会尝试优雅地关闭所有正在运行的虚拟机，并等待迁移连接终止。
virt-launcher 模块
核心功能：
virt-launcher 是 KubeVirt 中运行虚拟机实例 (VMI) 的实际执行单元。每个 VMI 都会对应一个 virt-launcher Pod，并在该 Pod 中运行 virt-launcher 进程。其主要功能包括：
虚拟机生命周期管理： virt-launcher 是 VMI 的宿主，负责启动、停止、暂停、恢复、重启虚拟机，并与 libvirt 守护进程交互来管理虚拟机的实际运行。
资源准备： 负责准备虚拟机所需的各种资源，包括挂载磁盘（临时磁盘、容器磁盘、热插拔磁盘等）、配置网络接口、处理 Cloud-Init 和 Ignition 数据等。
与 libvirt 交互： 通过 libvirt 库与宿主机上的 libvirtd 守护进程通信，执行虚拟机的创建、配置和管理操作。
QEMU 进程管理： 启动和监控 QEMU 进程，这是实际运行虚拟机的组件。
与 virt-handler 通信： 通过 Unix socket 暴露一个命令服务器，接收来自 virt-handler 的指令，例如启动、停止、迁移虚拟机等。
事件通知： 监听 libvirt 域事件，并将重要的虚拟机状态变化通知给 virt-handler。
健康检查： 确保虚拟机进程的健康运行。
代码实现逻辑：
virt-launcher 的核心实现位于 pkg/virt-launcher 包中，virt-launcher.go 文件是其入口。其主要组成部分包括：
目录初始化： initializeDirs 函数负责创建和初始化虚拟机所需的各种目录，例如 /var/run/kubevirt-private 用于存储私有数据，以及用于临时磁盘、容器磁盘、热插拔磁盘等的数据目录。
libvirt 连接： createLibvirtConnection 函数负责建立与 libvirt 守护进程的连接。virtwrap.NewLibvirtDomainManager 负责管理 libvirt 域（即虚拟机）。
命令服务器： cmdserver.RunServer 启动一个 Unix socket 服务器，用于接收来自 virt-handler 的命令。cmdclient 包则用于 virt-handler 与 virt-launcher 进行通信。
事件监控： startDomainEventMonitoring 函数负责监听 libvirt 域事件，并通过 notifyclient.Notifier 将事件通知给 virt-handler。
QEMU 代理： agentpoller.AsyncAgentStore 用于与 QEMU 代理进行通信，获取虚拟机内部的信息。
信号处理： 捕获操作系统信号（如 SIGTERM），以便进行优雅关机。
工作流程：
Pod 启动： 当 virt-controller 决定在一个节点上启动一个 VMI 时，它会创建一个 virt-launcher Pod。该 Pod 包含 virt-launcher 容器。
virt-launcher 启动与初始化： virt-launcher 进程在 Pod 中启动后，首先初始化必要的目录结构，并建立与 libvirt 守护进程的连接。
命令服务器启动： virt-launcher 启动一个本地的命令服务器，等待 virt-handler 的指令。
VMI 启动： virt-handler 通过命令服务器向 virt-launcher 发送启动 VMI 的指令。virt-launcher 接收到指令后，会根据 VMI 的配置，调用 libvirt API 来创建和启动 QEMU 进程，从而启动虚拟机。
资源挂载与配置： 在虚拟机启动过程中，virt-launcher 会根据 VMI 的配置，将所需的磁盘（如容器磁盘、临时磁盘）挂载到虚拟机中，并配置网络接口、注入 Cloud-Init 或 Ignition 数据。
状态同步与事件通知： virt-launcher 持续监控 libvirt 报告的虚拟机状态。当虚拟机状态发生变化时（例如，虚拟机启动、停止、崩溃），virt-launcher 会通过 notifyclient 将这些事件通知给 virt-handler。
命令响应： virt-launcher 持续监听来自 virt-handler 的命令，并执行相应的操作，例如暂停、恢复、重启虚拟机等。
优雅关机： 当 virt-launcher 接收到终止信号时，它会尝试优雅地关闭虚拟机，并确保所有资源被正确清理。
