一、软件环境

角色	版本	IP地址
CUCM	12.5.1.14900-63	172.16.101.155
IM&P	12.5.1.14900-4	172.16.101.156
Expressway-C	12.7.1	172.16.101.181
Expressway-E	12.7.1	LAN1：172.16.101.182 LAN2：172.16.100.182(公网映射) 公网：103.117.19.XXX
DNS	Windows Server 2019	172.16.101.151
CA	Windows Server 2019	172.16.101.151
AD	Windows Server 2019	172.16.101.151
Windows-Jabber	14.0.2	/
Android-Jabber	14.0.3	/
iOS-Jabber	14.0.3	/

二、逻辑拓扑

CUCM,IM&P和Expressway-C之间：

1. CUCM,IM&P和Expressway-C之间通信使用非加密或用内部CA签发证书实现加密；
2. 本例使用非加密方式。

Expressway-C和Expressway-E之间：

1. Expressway-C和Expressway-E之间加密通信使用内部CA签发证书；
2. Expressway-C生成CSR文件后由内部CA签发证书；
3. Expressway-C安装内部CA根证书；
4. Expressway-C安装公网CA根证书。

Expressway-E和外网终端之间：

1. Expressway-E和外网终端之间加密通信使用公网CA签发证书；
2. Expressway-E生成CSR文件后由公网CA签发证书；
3. Expressway-E安装公网CA根证书；
4. Expressway-E安装内部CA根证书。

三、需求说明

1.内部域为：test.local，外部域为：yuezq.com。

2. 用户在内网和外网可以使用内部域名test.local登录Jabber。

• 内部域名的挑战在于：当用户通过MRA登录Jabber时，服务发现过程将失败，由于输入的登录凭据为：user@test.local,并且没有_collab-edge._tls.test.local的SRV记录在Internet上可用(也不可能有)。
• 当登录用户凭据中的域名与Expressway-E配置的域不同时，这时必须启用VoiceServicesDomain配置。Jabber使用此配置来发现Collaboration Edge和UDS。
• 为解决这个问题，可以修改jabber-config.xml文件以包含Jabber应该尝试针对其进行服务发现的外部域名。

<Policies>
  <VoiceServicesDomain>yuezq.com</VoiceServicesDomain>
</Policies>

• 因此，Jabber必须第一在内网登录，以下载包含上述策略的jabber-config.xml。
• 当在内网登录Jabber并加载完jabber-config.xml后，当用户尝试通过MRA从外网登录时，此时仍将使用user@test.local 凭据，但Jabber将使用指定的VoiceServicesDomain(在本例中为yuezq.com)。所以它将在_collab-edge._tls.yuezq.com 上执行SRV记录查询，这时应能够解析Expressway-E并顺利登录。
  当Jabber在外网MRA登录时，Expressway-C会向DNS查询yuezq.com的SRV记录，并在200 OK消息中返回记录。所以除了正常的_cisco-uds._tcp.test.local和_cuplogin._tcp.test.local这两个SRV记录外，在内网DNS服务器上还需要另外两个SRV记录：_cisco-uds._tcp.yuezq.com和_cuplogin._tcp.yuezq.com，这两条记录分别指向cucm.test.local和imp.test.local以使MRA正常登录。

3. 用户在内网和外网可以使用外部域名yuezq.com登录Jabber。
4. 防火墙和路由器的配置不是本例重点，不再描述。

四、先决条件

• AD、CA、DNS已安装并配置完毕；
• CUCM、IM&P、Expressway-C、Expressway-E已安装并初始化完毕；
• CUCM和IM&P已经配置完毕，Cisco Jabber在内网使用”xxx@test.local”凭据可以正常登录。

五、配置CUCM

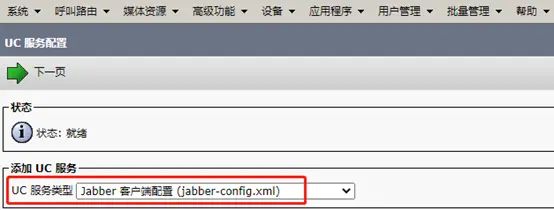

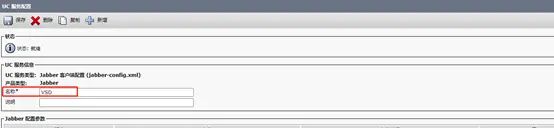

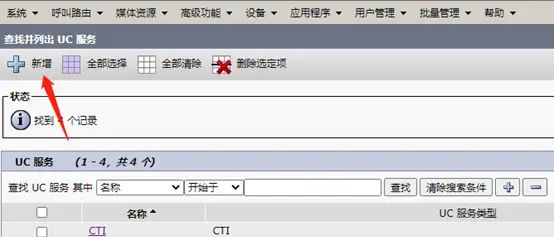

• 用户管理 >> 用户设置 >> UC服务

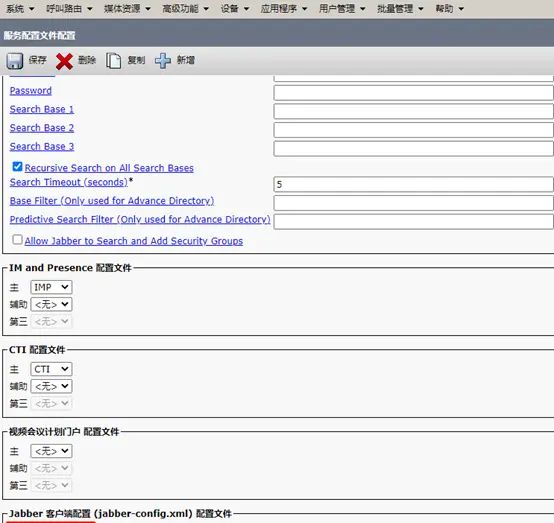

• 用户管理 >> 用户设置 >> 服务配置文件

六、配置系统名称

6.1 Expressway-C

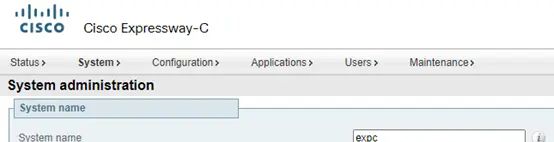

• System >> Administration settings

6.2 Expressway-E

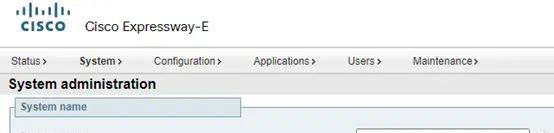

• System >> Administration settings

七、配置IP地址和路由

7.1 Expressway-C

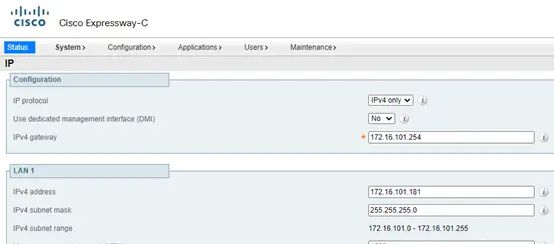

• System >> Network interfaces >> IP

7.2 Expressway-E

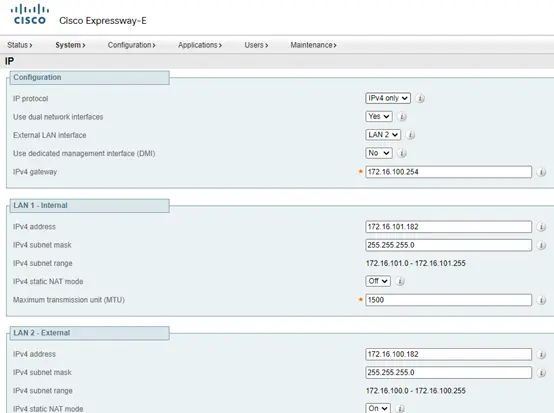

• System >> Network interfaces >> IP

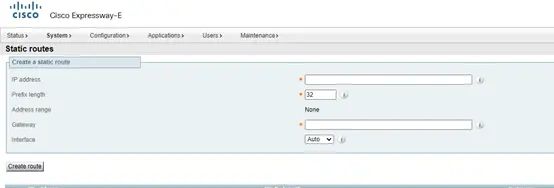

• System >> Network interfaces >> Static routes



八、配置DNS

8.1 Expressway-C

• System >> DNS

8.2 Expressway-E

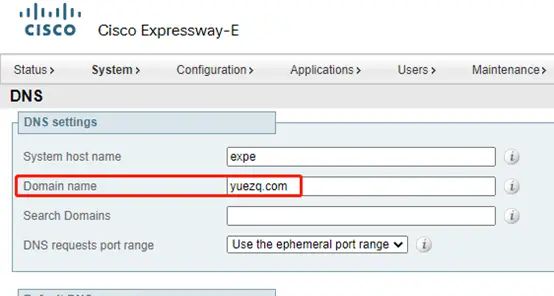

• System >> DNS

九、配置NTP

9.1 Expressway-C

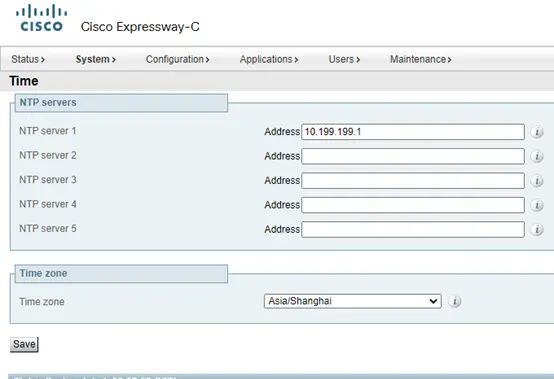

• System >> Time

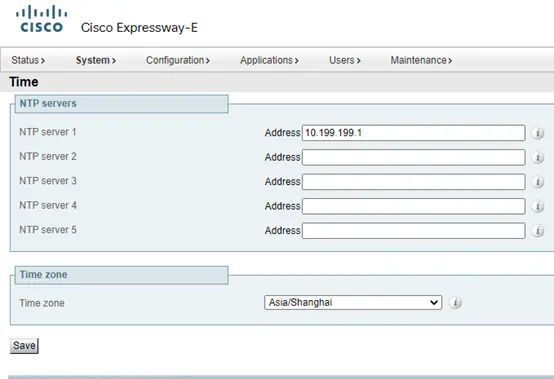

9.2 Expressway-E

• System >> Time

十、配置SIP

10.1 Expressway-C

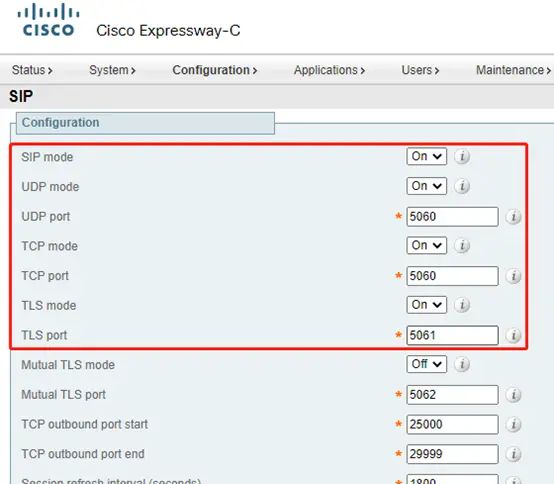

• Configuration >> Protocols >> SIP

10.2 Expressway-E

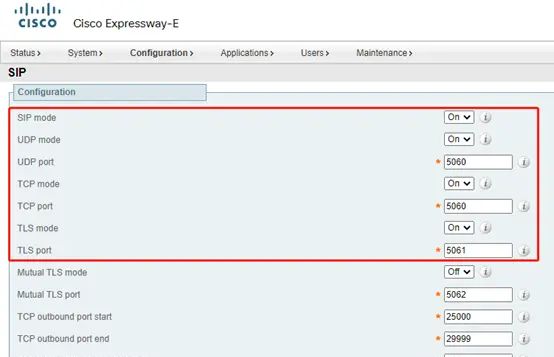

• Configuration >> Protocols >> SIP

十一、配置UC模式、MRA访问控制

11.1 Expressway-C

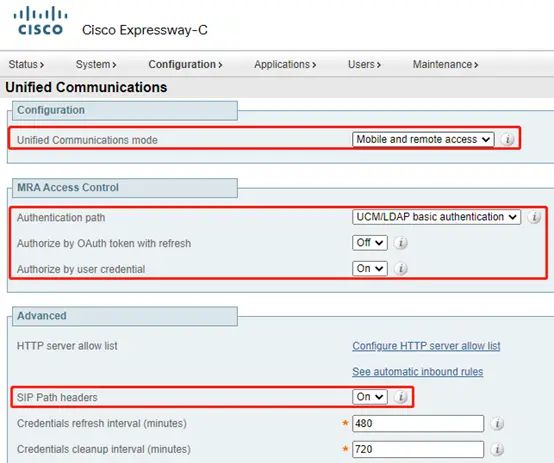

• Configuration >> Unified Communications >> Configuration

11.2 Expressway-E

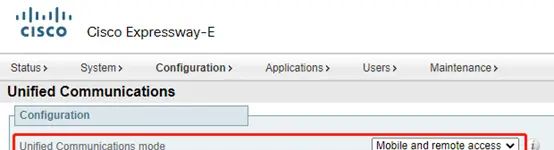

• Configuration >> Unified Communications >> Configuration

十二、配置Domain

12.1 Expressway-C

• Configuration >> Domains

十三、配置Traversal Zone

13.1 Expressway-C

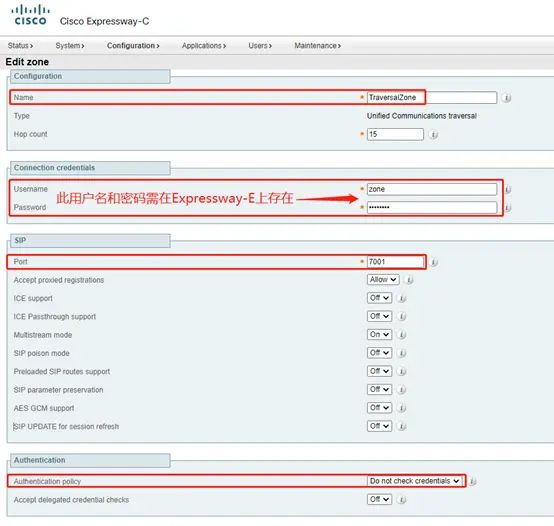

• Configuration >> Zones >> Zones

13.2 Expressway-E

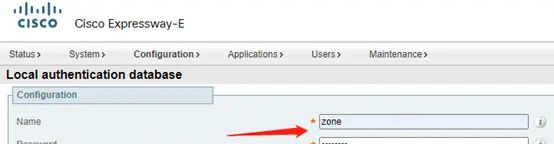

• Configuration >> Authentication >> Local database

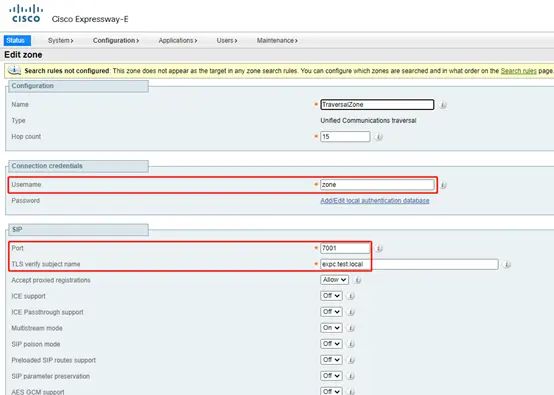

• Configuration >> Zones >> Zones

十四、添加CUCM和IM&P

14.1 Expressway-C

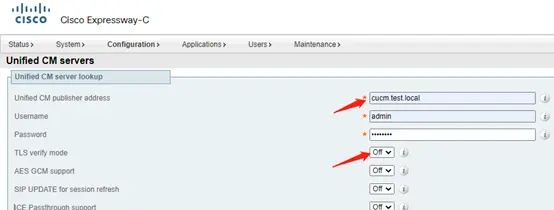

• Configuration >> Unified Communications >> Unified CM servers

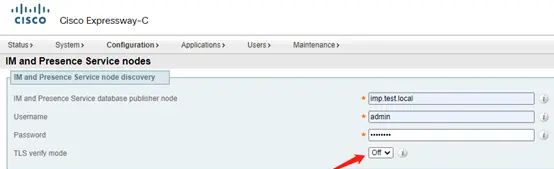

• Configuration >> Unified Communications >> IM and Presence Service nodes

十五、调整呼叫带宽

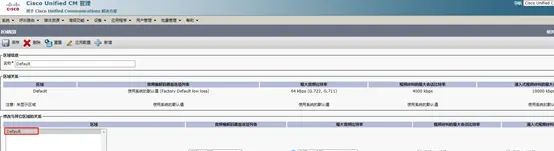

15.1 CUCM

• 系统 >> 区域信息 >> 区域

15.2 Expressway-C

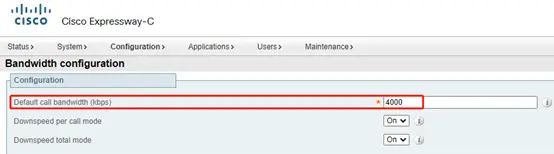

• Configuration >> Bandwidth >> Configuration

15.3 Expressway-E

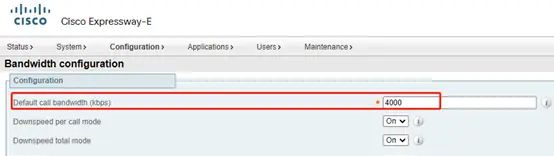

• Configuration >> Bandwidth >> Configuration

十六、安装证书

16.1 内部CA配置

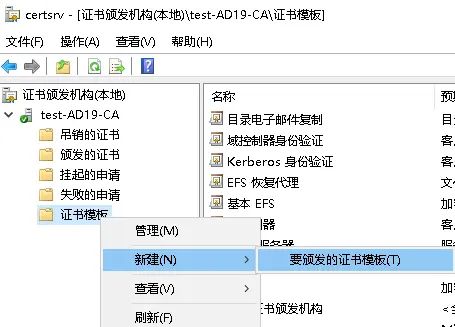

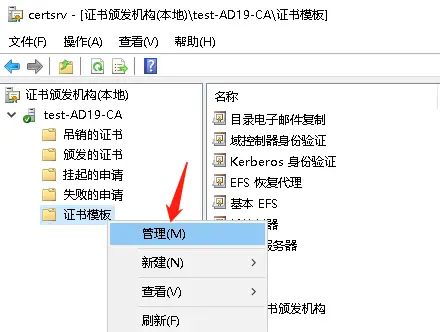

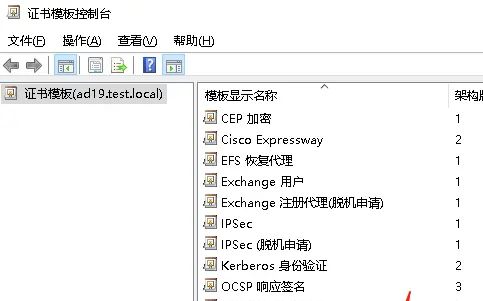

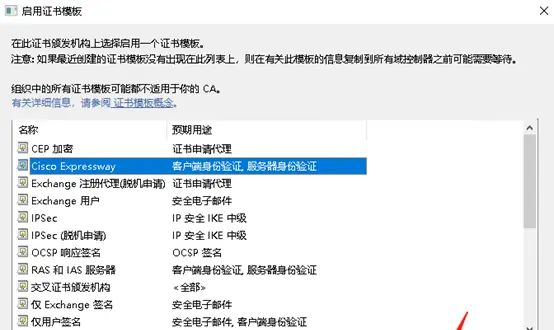

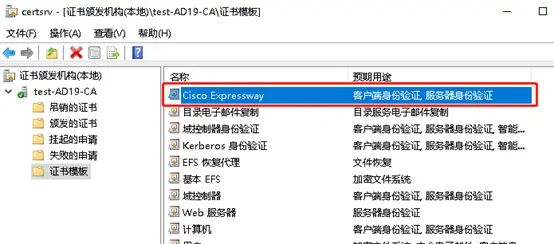

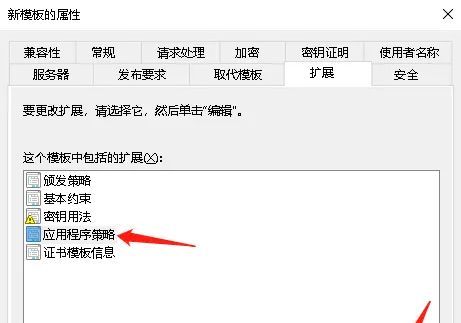

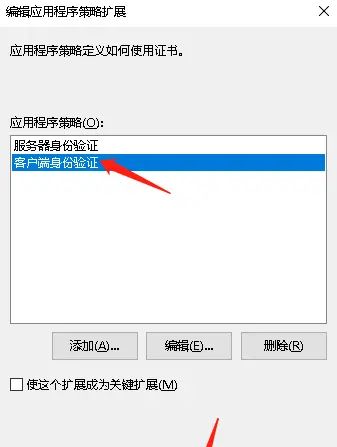

• 采用Windows Server 2019搭建企业CA服务后，按以下步骤完成证书模板配置(证书模板主要用来定义证书的功能)。

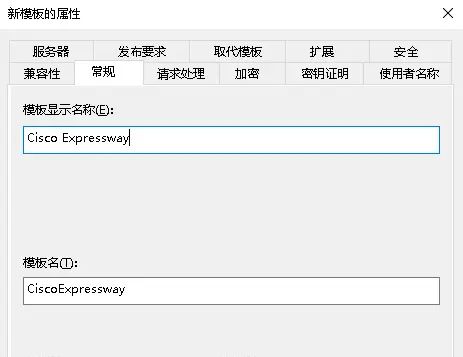

• 修改证书模板名称和证书有效期(提议先修改注册表中的证书有效期)。

16.2 Expressway-C

16.2.1 申请服务器证书

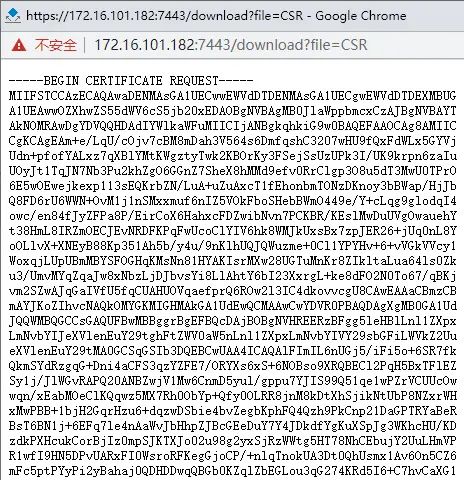

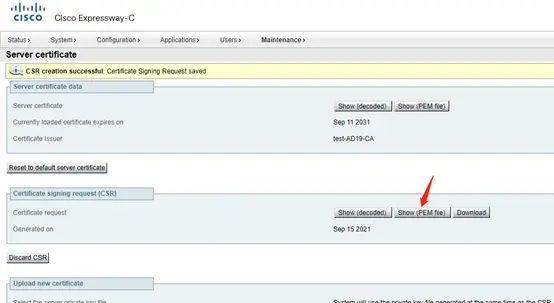

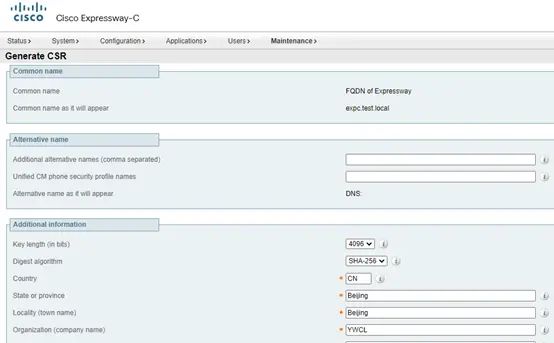

• 申请服务器证书 — 生成CSR文件

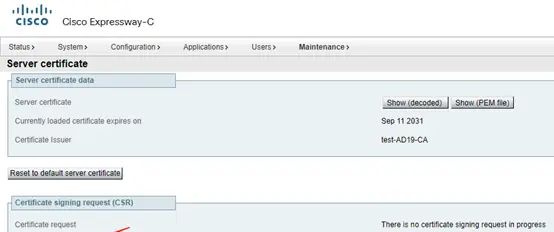

• Maintenance >> Security >> Server certificate

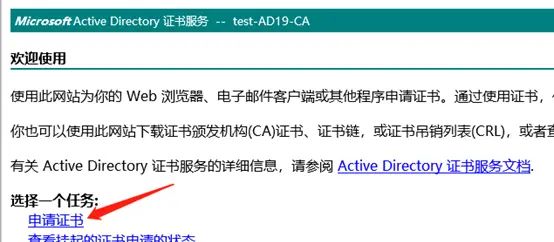

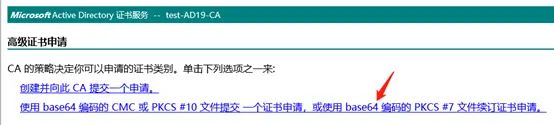

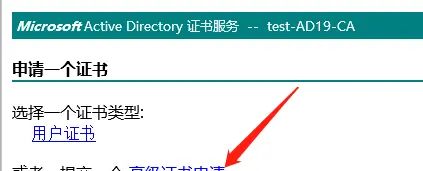

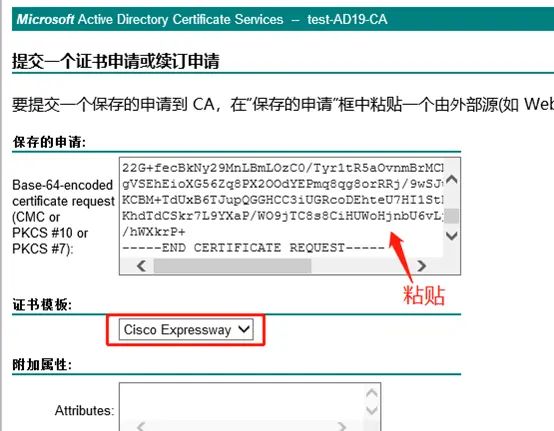

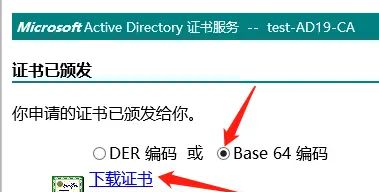

• 访问证书服务器 http://172.16.101.151/certsrv ，签发证书

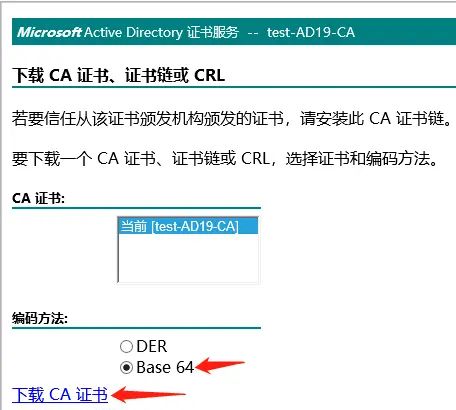

16.2.2 下载CA根证书

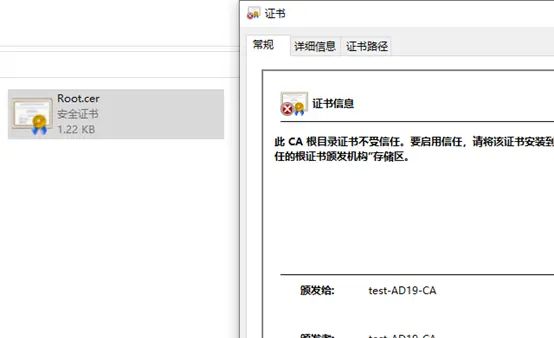

16.2.3 安装CA根证书

• Maintenance >> Security >> Trusted CA certificate

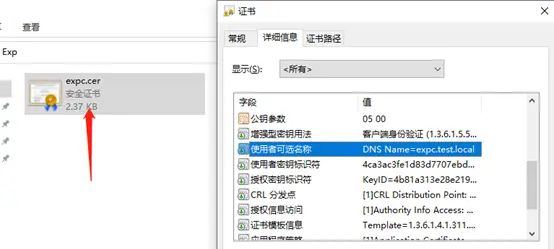

16.2.4 安装服务器证书

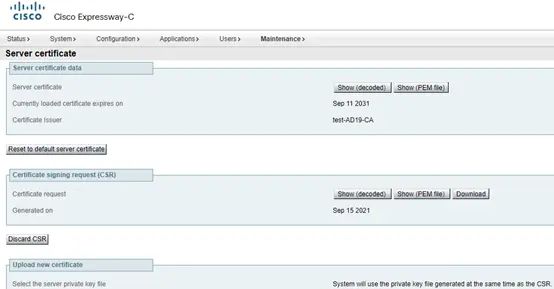

• Maintenance >> Security >> Server certificate

16.3 Expressway-E

16.3.1 申请服务器证书

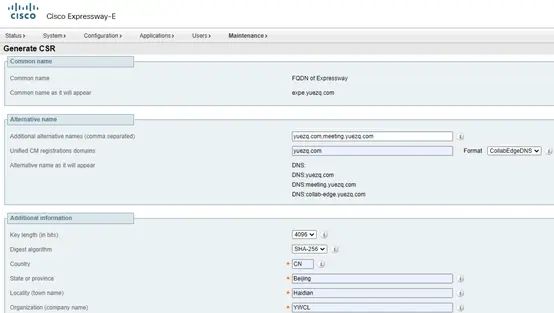

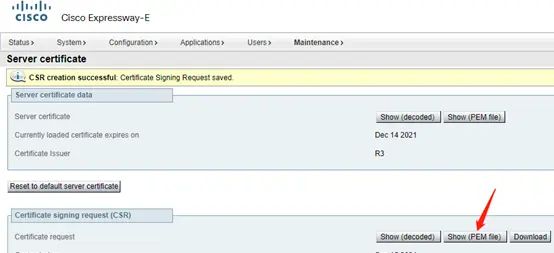

• 申请服务器证书 — 生成CSR文件
• Maintenance >> Security >> Server certificate

• 生产环境提议按年购买公网证书。
• 本例为实验测试环境，采用freessl.cn提供的3个月免费多域名公网证书。

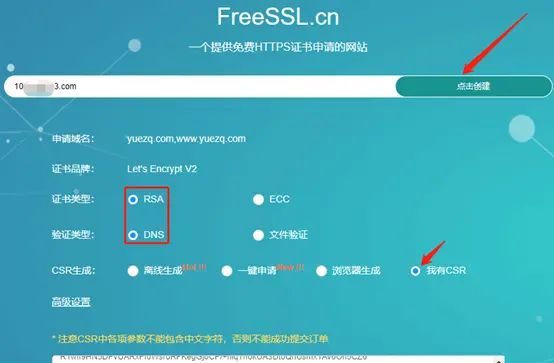

• 访问https://freessl.cn，然后登录。

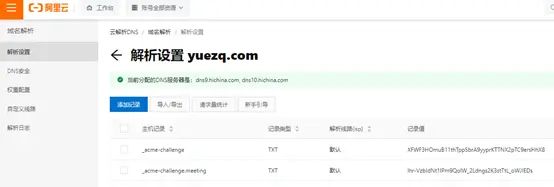

• 为公网域名临时添加TXT记录，此记录用于验证公网域名所有权。

• 查看添加完毕的TXT记录。

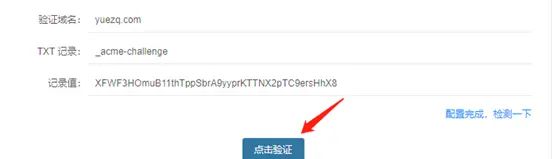

• 公网域名的TXT记录添加完毕并等待几分钟后，即可进行验证。这时证书颁发机构会验证域名的TXT记录，验证无误后，就会签发证书。

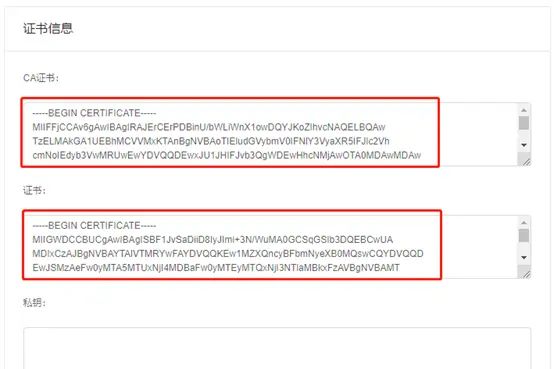

• 复制”CA证书”的全部内容，保存到新建的文本文档中，并修改文件扩展名为.cer。
• 复制”证书”的全部内容，保存到新建的文本文档中，并修改文件扩展名为.cer。

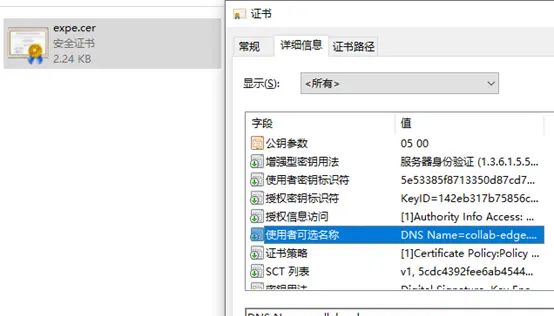

• 查看服务器证书

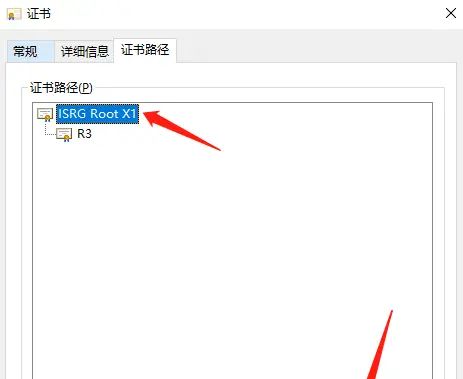

• 查看CA证书，可看出CA证书实际是一个CA中间证书，所以还需从此证书中导出CA根证书。

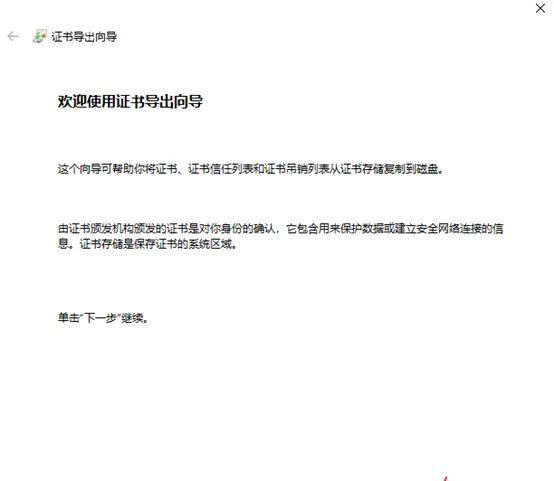

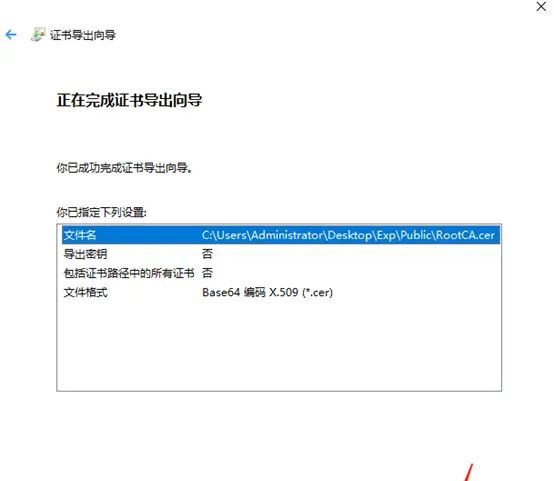

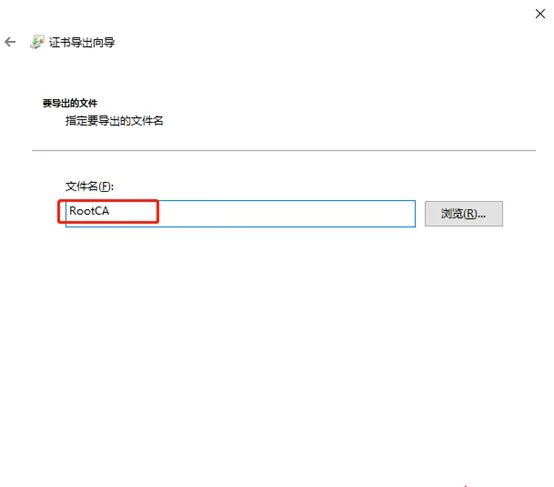

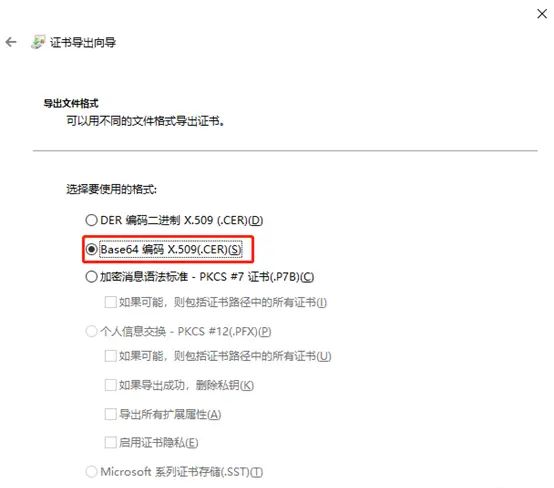

16.3.2 导出CA根证书

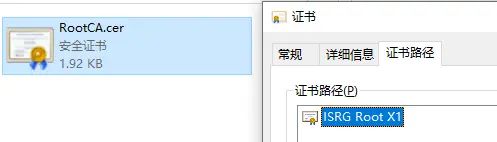

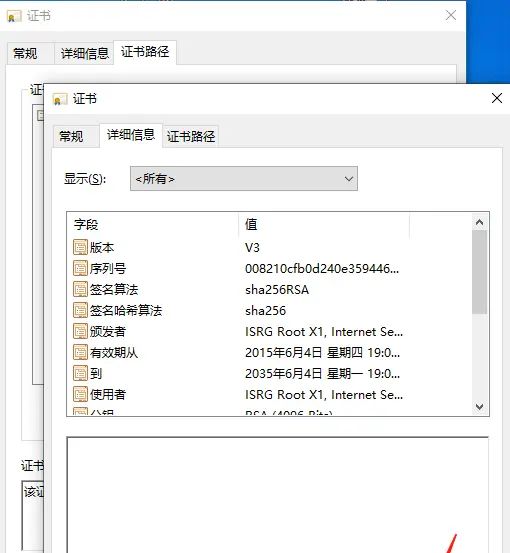

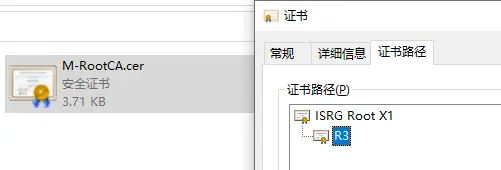

• 查看导出的CA根证书

• 查看所有证书

16.3.3 安装CA根证书

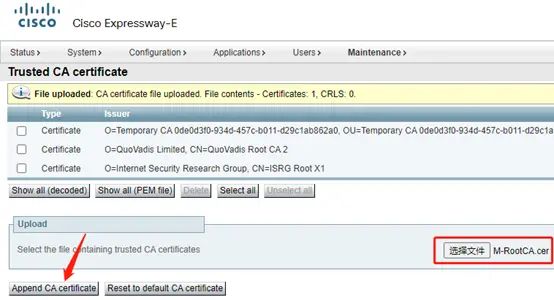

• 导入CA根证书
• Maintenance >> Security >> Trusted CA certificate

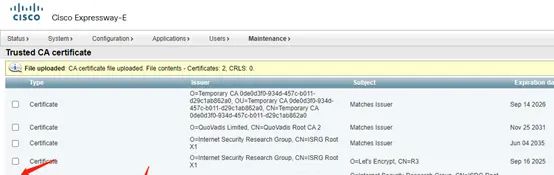

• 导入中间CA证书

• 删除中间CA证书自带的根证书(在使用公网证书时需特别注意此步)。
• Expressway在导入中间CA证书时，会把中间CA证书包含的根CA证书也同时导入。但实际并不需要此根CA证书(由于刚才已导入实际的根CA证书)，如果不删除此根CA证书，可能会导致后续的服务器证书导入失败。

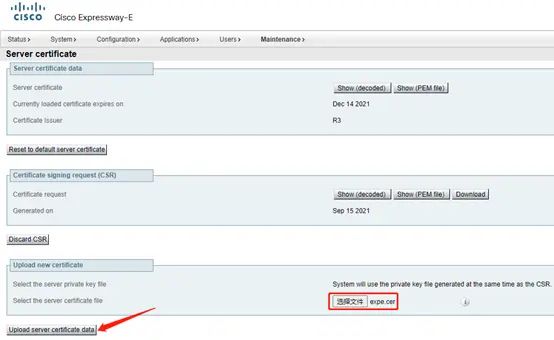

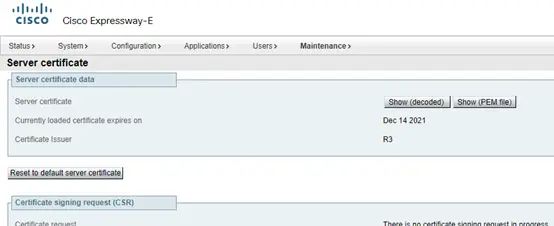

16.3.4 安装服务器证书

• Maintenance >> Security >> Server certificate



16.4 安装对方的CA根证书

16.4.1 Expressway-C

• 根CA证书和中间CA证书用于验证Expressway-E上服务器证书的有效性。

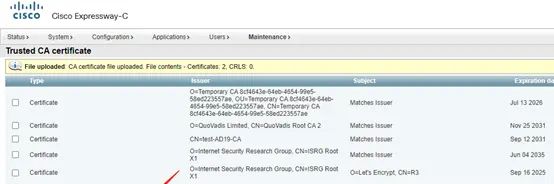

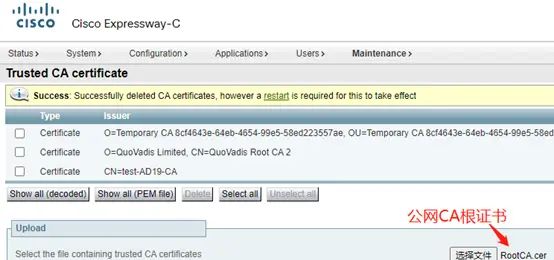

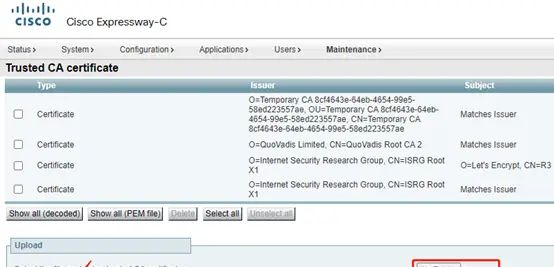

• 安装公网CA根证书

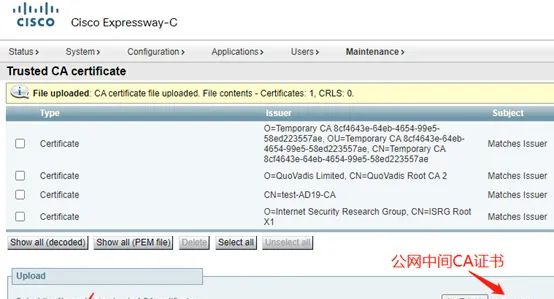

• 安装公网中间CA证书

• 删除中间CA证书包含的根证书

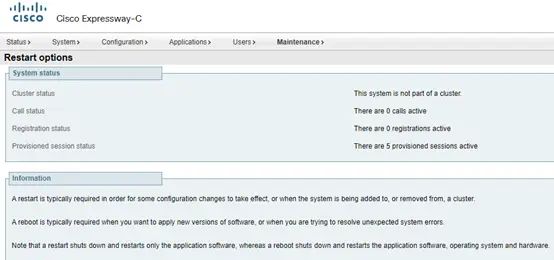

• 重启Expressway-C
• Maintenance >> Restart options

16.4.2 Expressway-E

• 根CA证书用于验证Expressway-C上服务器证书的有效性。

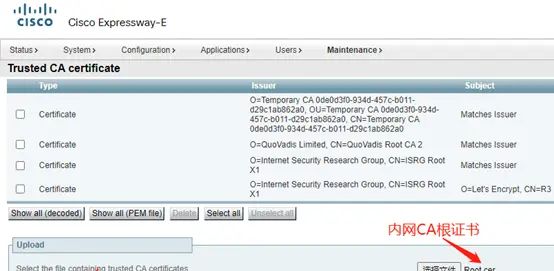

• 安装内网CA根证书

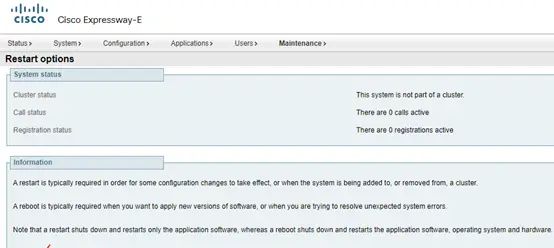

• 重启Expressway-E

• Maintenance >> Restart options



十七、检查Expressway状态

17.1 Expressway-C

• Configuration >> Zones >> Zones

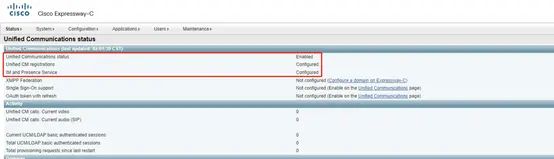

• Status >> Unified Communications status



17.2 Expressway-E

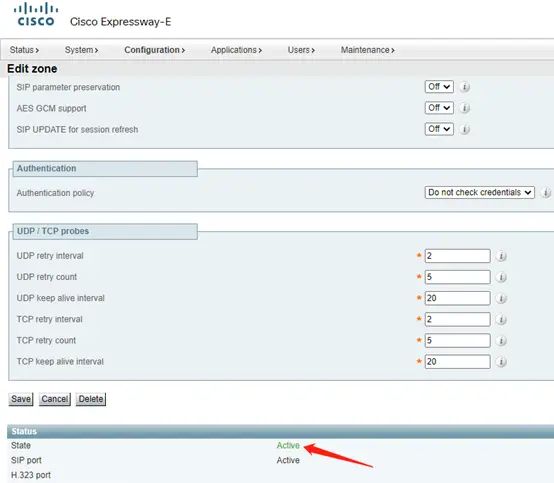

• Configuration >> Zones >> Zones

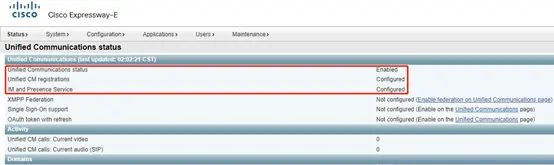

• Status >> Unified Communications status



十八、配置DNS解析

18.1 内网DNS

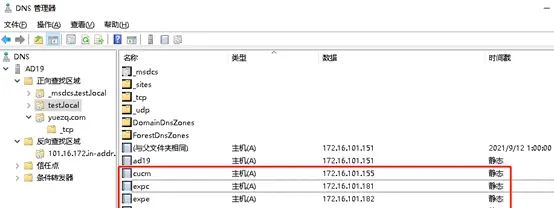

• test.local域的A记录

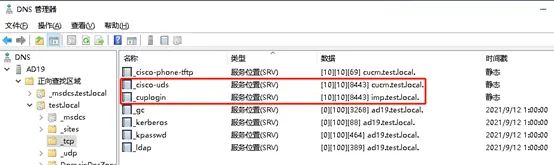

• test.local域的SRV记录
• Jabber内网登录时使用

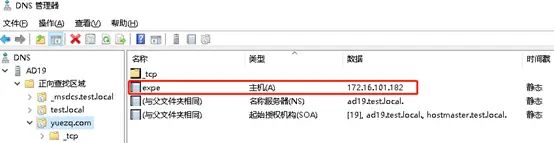

• yuezq.com域的A记录

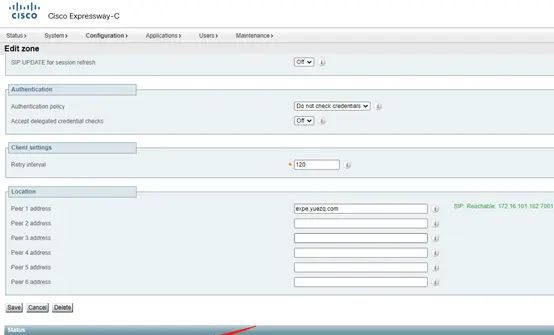

• Expressway-C Zone中的Peer指向的为expe.yuezq.com，所以DNS上需有此条A记录。

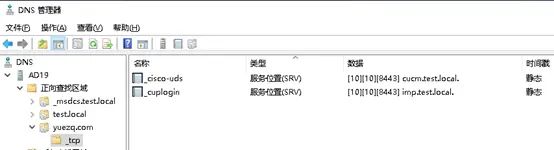

• yuezq.com域的SRV记录
• Jabber MRA登录时，Expressway-C会查询yuezq.com的SRV记录。

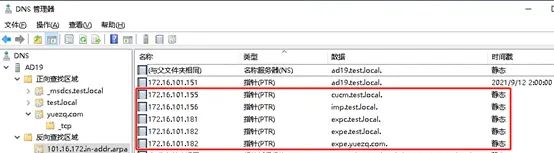

• 反向解析记录
• 由创建A记录时自动生成

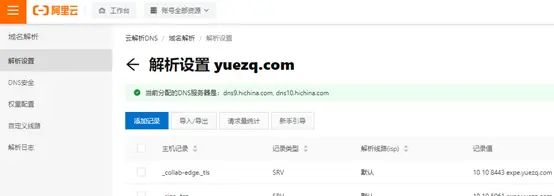

18.2 公网DNS

十九、效果演示

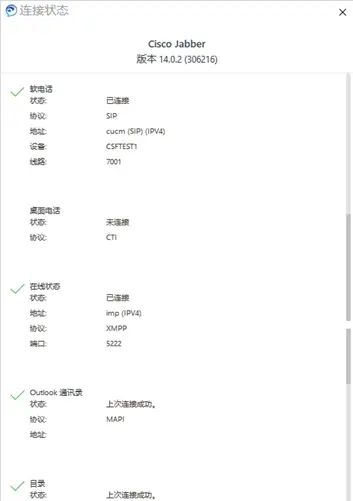

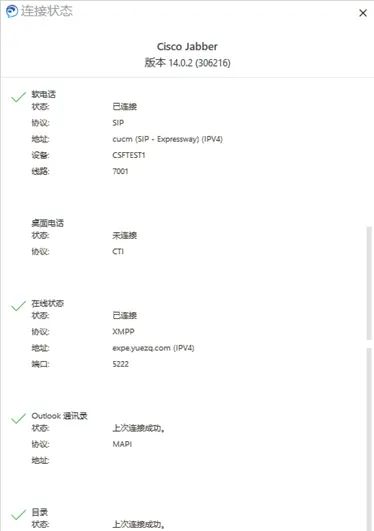

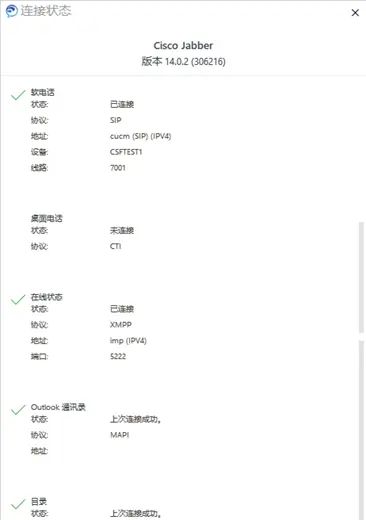

• 在内网使用test.local登录Jabber



• 在外网使用test.local登录Jabber(必须先在内网登录后再在外网登录)



• 在内网使用yuezq.com登录Jabber



• 在外网使用yuezq.com登录Jabber



二十、DNS查询抓包

20.1 内网登录

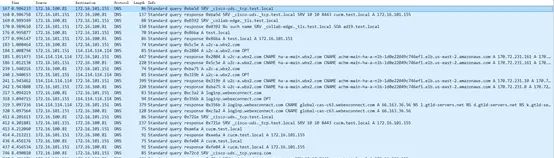

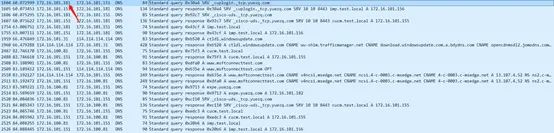

• Jabber在内网使用test.local登录时的DNS查询，在DNS服务器上抓包。
• 172.16.101.81为内网Jabber客户端IP地址。

20.2 外网登录

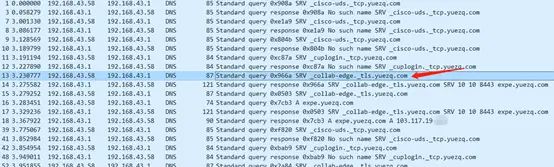

• Jabber在外网使用test.local登录时的DNS查询，在DNS服务器上抓包。



• Jabber在外网使用test.local登录时的DNS查询，在客户端上抓包。



引用参考

• Configure Mobile and Remote Access through Expressway/VCS in a Multi-Domain Deployment
  https://www.cisco.com/c/en/us/support/docs/unified-communications/expressway-series/117811-configure-vcs-00.html
