在工程设计领域，CAD批量打印图纸的需求日益增长。不过，传统单张打印模式不仅效率低下、错误率高，且缺乏统一标准，管理混乱。下面，给大家分享CAD批量打印的专业操作指南，助力设计师高效出图。

CAD批量打印操作指南

CAD批量打印操作流程：

步骤1：调用CAD批量打印命令

打开浩辰CAD软件，在命令行输入快捷键 BP，回车后弹出【批量打印设置】对话框。

步骤2：选择图框类型与识别方式

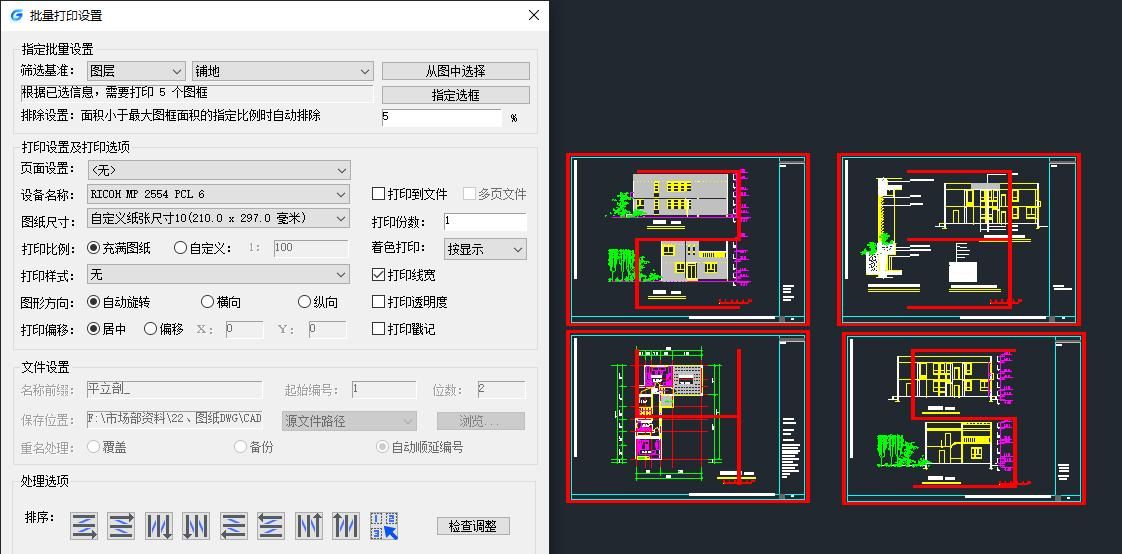

在【批量打印设置】对话框中选择图框识别基准：

（1）块：适用于统一图框属性的图纸。

（2）图层：通过特定图层标记图框。

（2）多段线：手动绘制闭合多段线定义图框范围。

步骤3：设置打印参数

（1）打印机选择：从已安装设备列表中选定目标打印机。

（2）纸张尺寸：根据图纸需求选择纸张规格。

（3）打印比例：设置标准比例，或自定义缩放。

（4）颜色与线宽：选择黑白/彩色模式，调整线型显示优先级。

步骤4：任务模板保存与复用

点击【保存模板】按钮，将当前参数配置存储为模板。

步骤5：框选图框

（1）框选添加：点击【从图中选择】按钮，手动框选需打印的图框范围；

（2）自动识别：系统根据图框类型自动筛选符合条件的图纸；

CAD批量打印操作流程

步骤6：启动CAD批量打印

点击【确定】后，系统自动生成打印任务队列。

CAD批量打印技术的价值不仅在于节省时间，更在于通过标准化、智能化输出，推动设计、生产、施工全链条协同。设计师掌握先进的CAD批量打印操作方法，能够有效提升出图效率。
