AUTOCAD——新建或修改尺寸样式

在进行尺寸标注前，需要先创建合适的尺寸样式。

执行方式

命令行：DINSTYLE

菜单栏：格式→标注样式

“尺寸样式操作命令位置”界面

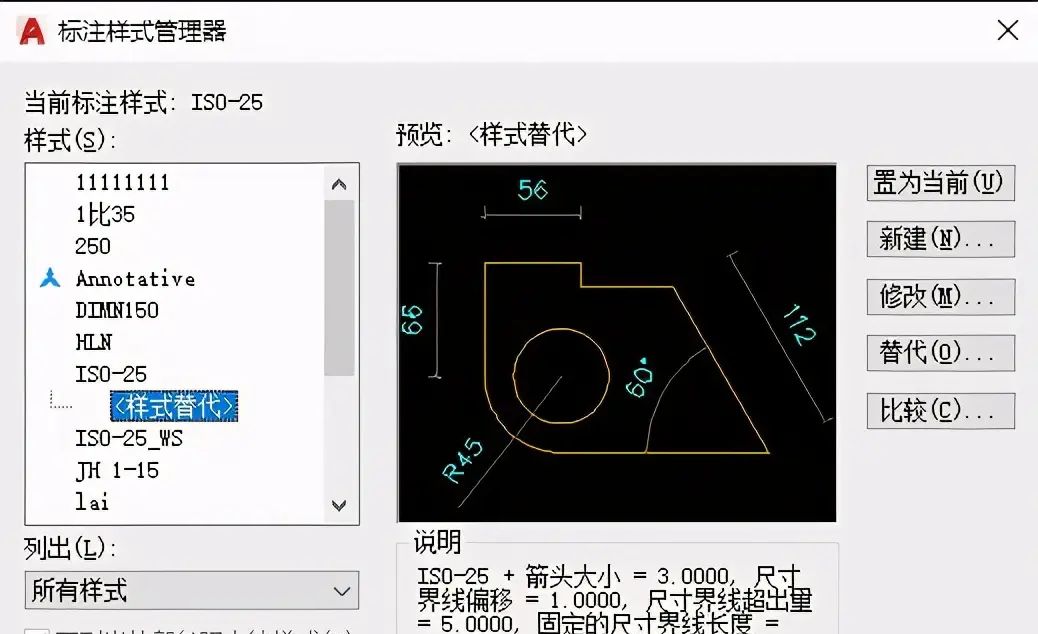

执行以上命令后，系统会弹出下图所示的“标注样式管理器”对话框界面。

选项说明

（1）置为当前：把在列表中选择的样式设置为当前样式。

（2）新建按钮：创建新的尺寸标注样式，弹出如图所示的“创建新标注样式”对话框。

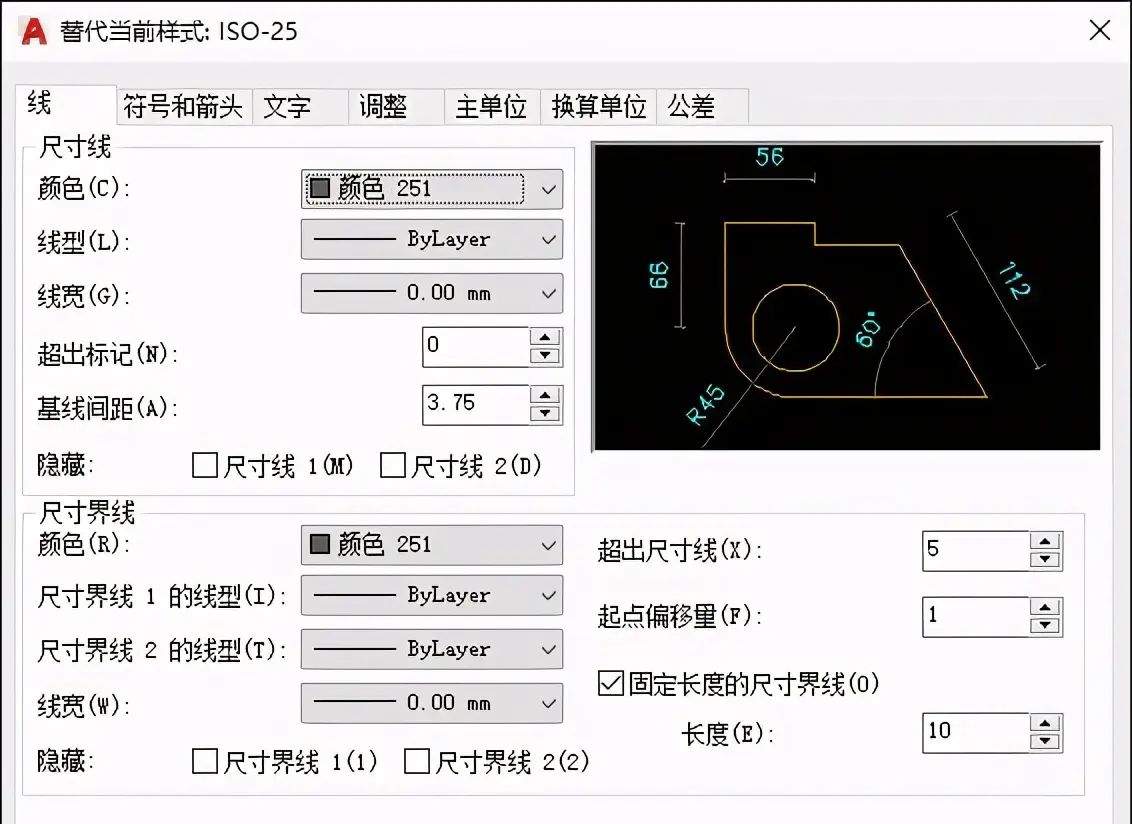

（3）修改：修改一个已存在的尺寸标注样式，弹出下图所示的“修改标注样式”对话框。

（4）替代：设置临时覆盖尺寸标注样式，弹出“替代当前样式”对话框，此对话框与“新建标注样式”对话框完全一样。

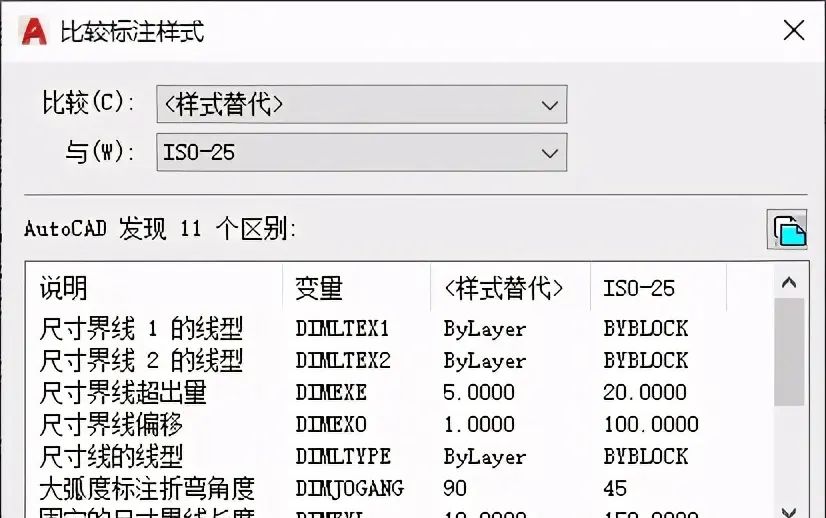

（5）比较：比较两个尺寸标注样式在参数上的区别，或浏览一个尺寸标注样式的参数设置。弹出如下图所示的“比较标注样式的对话框”。
