AutoSAR实战：EcuM 启动时序实战
开篇介绍
入门ECUM的启动序列是基于《EcuM 汽车开放系统架构（Autosar）规范》中定义的启动序列。本博客将带你了解在 ETAS 中配置ECUM的启动序列。由于特定硬件代码的原因，不同芯片之间会略有差异，但启动序列会保持不变。本特定应用说明所基于瑞萨的RH850芯片。
AUTOSAR（AUTomotive Open System ARchitecture）中的ECUM（ECU Manager）模块在系统启动过程中承担着关键的协调与管理职责。其启动流程和工作原理涉及多个阶段，旨在确保ECU（Electronic Control Unit）及其相关软件组件能够按照预定顺序和条件正确初始化。下面我们来介绍一下启动流程。
启动流程概述
启动流程通常分为多个阶段，包括硬件初始化、操作系统初始化、BswM（Basic Software Manager）启动以及应用程序启动。ECUM模块在这些阶段中扮演协调者的角色，确保每个步骤在适当的时机执行，并满足依赖条件。
硬件初始化
在ECU上电或复位后，首先进行的是硬件初始化。这一阶段主要由启动代码（Startup Code）负责，完成诸如设置时钟、初始化内存控制器等任务。启动代码通常由芯片供应商提供，并根据具体硬件平台进行定制。
操作系统初始化
硬件初始化完成后，进入操作系统初始化阶段。此时，ECUM模块负责启动操作系统内核，包括创建必要的任务、中断服务例程（ISRs）以及配置调度策略。操作系统初始化完成后，ECUM会继续执行一些额外的初始化步骤，例如配置系统时钟、初始化通信接口等，以确保系统处于可运行状态。
BswM启动
在操作系统初始化完成后，ECUM将控制权移交给BswM模块。BswM负责协调基础软件层（BSW）的启动过程，包括激活通信栈、启动诊断服务、初始化网络管理模块等。在此过程中，ECUM与BswM协同工作，确保各个模块按照正确的顺序启动。
应用程序启动
当基础软件层完成初始化后，应用程序层开始启动。ECUM在此阶段主要负责监控应用程序的启动状态，并提供必要的支持，例如管理应用程序之间的依赖关系、协调启动顺序等。应用程序启动完成后，系统进入正常运行状态。
1. 硬件复位
启动的第一阶段是从微控制器上的Vector Table复位向量开始，执行微控制器特定的启动代码。这通常包括初始化堆栈指针和内存分配。这段代码最终会导致从应用程序跳转到主代码。进入应用程序的第一步是执行 EcuM_Init()。
2. 初始化操作系统

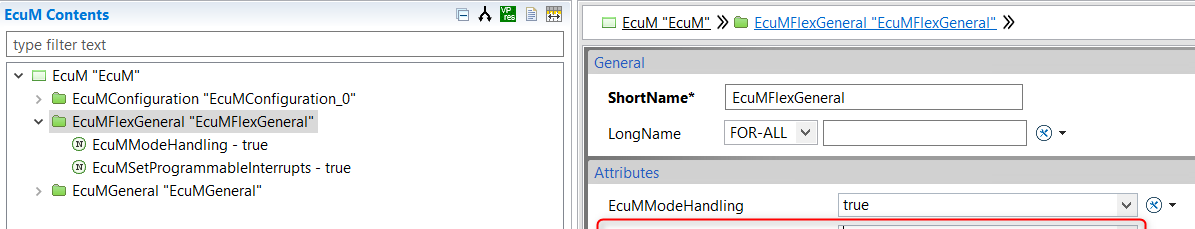

在 EcuM_Init() 中首先执行的操作之一是调用 EcuM_AL_SetProgrammableInterrupts。此调用可在此处的配置中启用/禁用：
这一步至关重要，因为在此处会调用Os_InitializeVectorTable() 。这是一个操作系统应用程序编程接口（API），负责让微控制器做好运行操作系统的准备，并激活中断。如果不进行此调用，中断服务程序（ISR）和操作系统OS将无法正常运行。
需要明确的是：此时中断服务程序不会立即开始运行，进行这一初始化步骤是为了确保中断服务程序能够正常工作，但只有在调用StartOS之后运行OS_Main时，它们才会启动。
Os_InitializeVectorTable 的一般情况
上面展示的是 RH850 端口的用例，但一般来说，Os_InitializeVectorTable 可以在以下两个位置之一调用一次：
在非 AUTOSAR 系统中，应在 Os_Main() 中调用。
在 AUTOSAR 系统中，应通过 EcuM 调用。
不过，如果将其配置为在这两个位置都调用，从而连续调用两次，它只会用自身覆盖初始化内容。因此，要是向量表被配置为初始化两次，影响也不大（只要是在操作系统启动之前完成即可）。
