VFIO框架源码分析（十八）- IOMMUFD 架构引入：对象模型重构与连接建立

简介与背景

回顾 Linux 内核 I/O 虚拟化的演进史，Linux 6.2内核引入的 IOMMUFD 子系统无疑是一个里程碑式的事件。

在此之前，VFIO 子系统一直肩负着双重重任：既要管理设备直通（PCI 配置空间、中断等），又要管理 IOMMU 映射（Type1 驱动）。这种耦合在早期简化了设计，但随着硬件复杂度的提升（如 PASID、嵌套翻译、异构计算），旧有的架构逐渐不堪重负。

IOMMUFD 的出现，旨在将 IOMMU 管理功能从 VFIO、vDPA 等子系统中剥离出来，形成一个通用的、统一的 IOMMU 管理框架。对于 QEMU 而言，这不仅仅是一个新的功能特性，而是意味着 hw/vfio 目录下需要引入一套全新的后端实现——iommufd.c，以取代使用了十余年的 Legacy（Container/Group）后端。

IOMMUFD 最核心的变革在于抛弃了模糊不清的 “Container/Group” 概念，转而引入了清晰的 基于 ID 的对象模型 (ID-based API)。在这种架构下，所有的 IOMMU 资源——无论是虚拟地址空间（IOAS）、物理设备（Device）还是硬件页表（HWPT）——都变成了内核管理的对象，用户态通过一个简单的 u32 类型 ID 来引用和操作它们。

本文将作为 IOMMUFD 系列的开篇，带大家深入 QEMU 源码，解析 IOMMUFD 的初始化流程以及它是如何建立起通往内核新世界的连接的。

核心入口：`vfio_attach_device` 的分叉路口

在 QEMU v10.0.3 中，VFIO 采用了 Ops（操作接口） 抽象层来隔离 Legacy（Type1）和 IOMMUFD 两种后端。QEMU 引入了 IOMMUFDBackend 对象来管理 /dev/iommu 的文件描述符，实现了真正的“资源池化”。

本文将基于深入代码层面，解析 QEMU 是如何在 vfio_realize 阶段切换到 IOMMUFD 路径，并建立设备与 IOMMUFD 上下文的连接。

在 Legacy 时代，vfio_attach_device 直接去打开 Container 和 Group。但在 v10.0.3 中，这里成为了一个关键的分叉点。代码会根据设备配置决定走哪条路。

动态选择后端 Class

在 hw/vfio/common.c 中，vfio_attach_device 不再硬编码逻辑，而是查找 VFIO_IOMMU_CLASS。

vbasedev->iommufd 来源：
这是 QEMU 命令行解析的结果。用户通过 -device vfio-pci,iommufd=iommufd0 传入一个 IOMMUFDBackend 对象的引用。

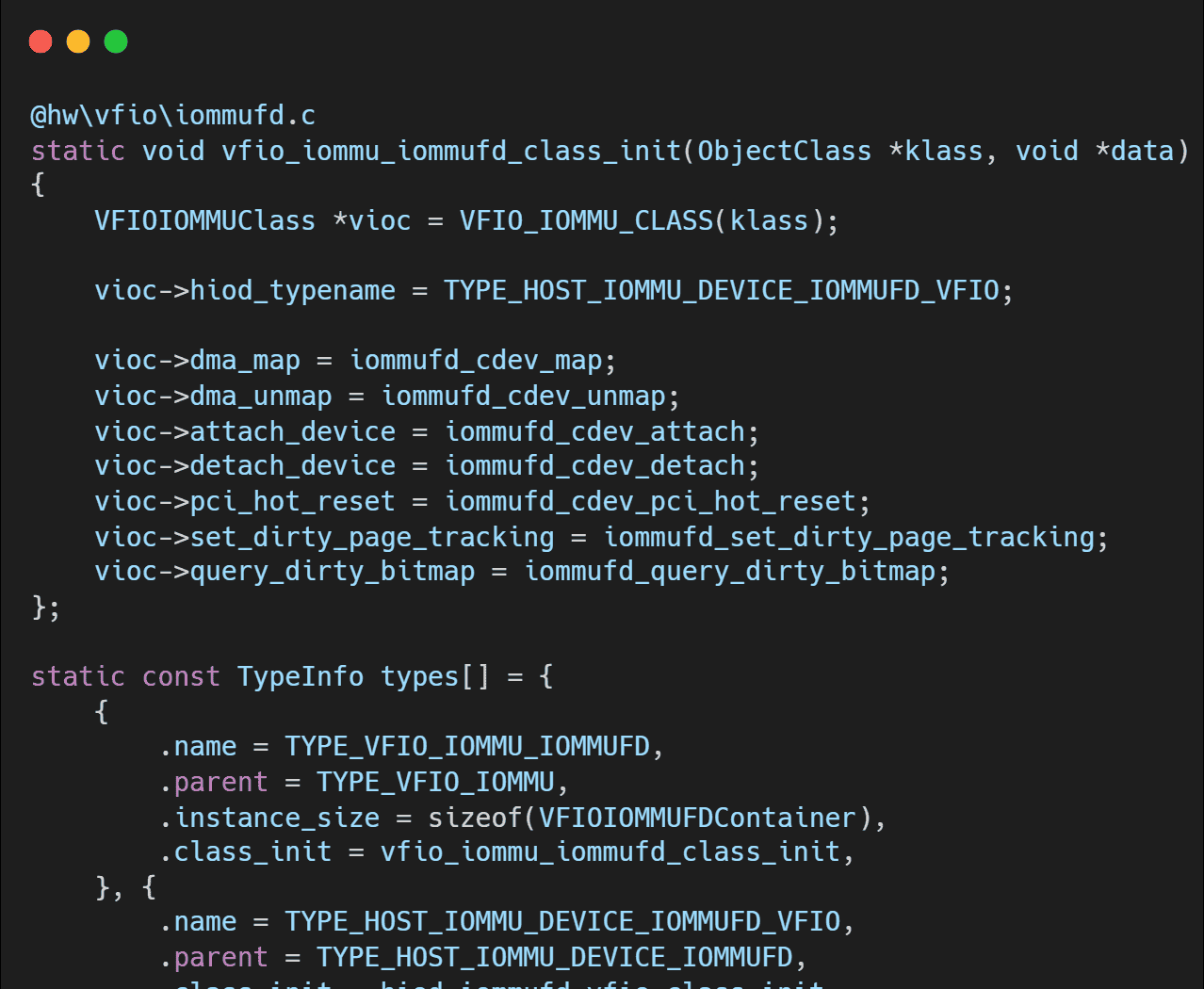

多态机制：
QEMU 定义了 TYPE_VFIO_IOMMU_IOMMUFD 类型，其 Class Init 函数 vfio_iommu_iommufd_class_init 注册了一组 IOMMUFD 专用的操作函数（attach, detach, dma_map 等）。设计意义：
这种设计将 IOMMU 后端的选择权交给了用户配置，同时在代码层面实现了完美解耦。VFIO 设备本身不需要关心底层是 /dev/vfio 还是 /dev/iommu，它只管调用 ops->attach_device。

逐层代码拆解：IOMMUFD 的连接与绑定

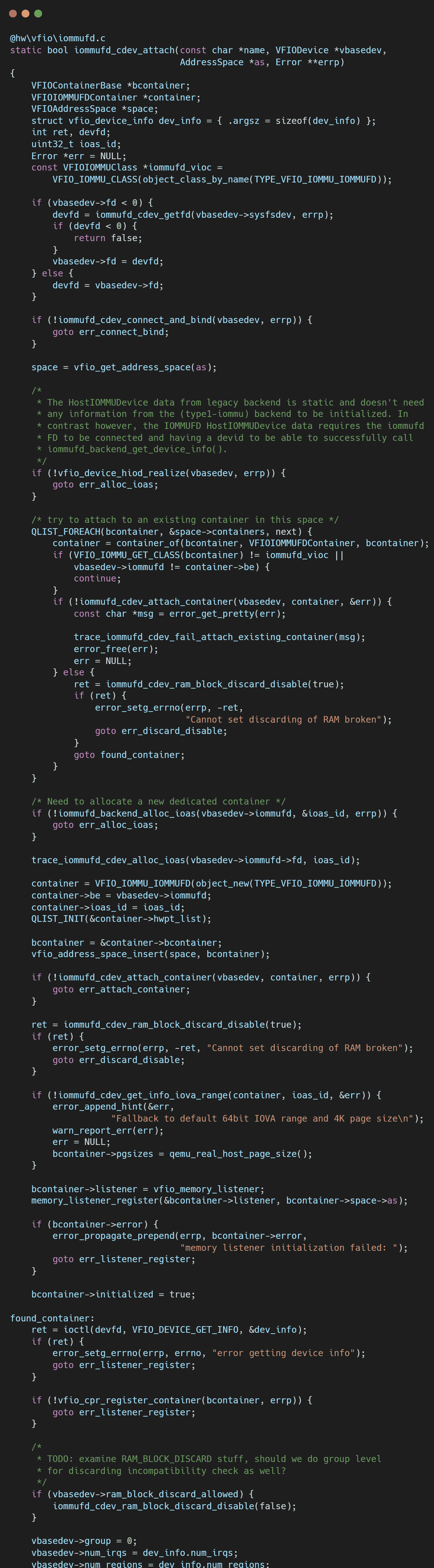

当 ops 被切换为 TYPE_VFIO_IOMMU_IOMMUFD 后，ops->attach_device 实际上调用的是 hw/vfio/iommufd.c 中的 iommufd_cdev_attach。

关键函数：`iommufd_cdev_connect_and_bind`

当用户启动 QEMU 时：qemu-system-x86_64 -object iommufd,id=iommufd0 ...;

QEMU 会创建一个 IOMMUFDBackend 实例，打开 /dev/iommu，并持有该 fd。

VFIO 设备通过属性引用这个后端：-device vfio-pci,host=00:01.0,iommufd=iommufd0;

vbasedev->iommufd 指针就指向这个共享的后端对象。

设备 fd（vbasedev->fd）必须被“绑定”到 IOMMUFD fd（vbasedev->iommufd->fd）上。

绑定成功后，内核返回一个 devid。以后对该设备的所有 IOMMU 操作（如 Attach 到 IOAS），都使用这个 devid，而不是 Group ID。

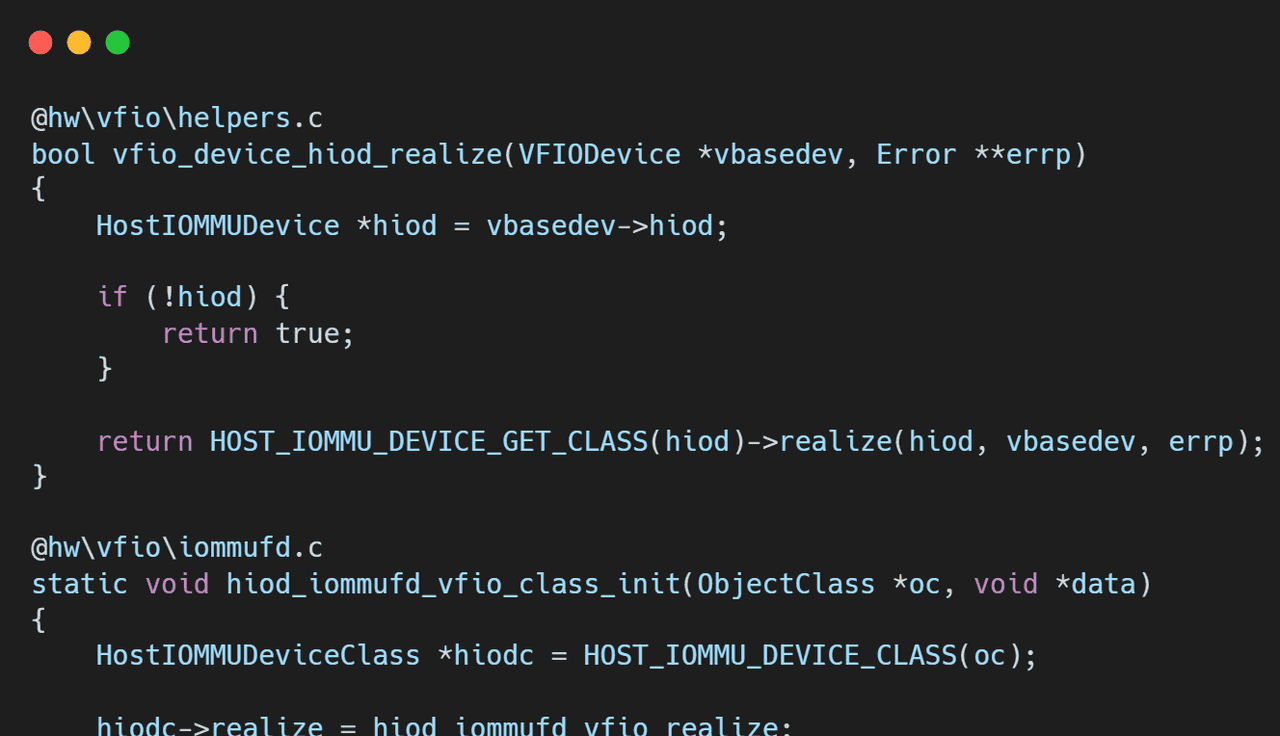

Host IOMMU Device (HIOD) 初始化：`vfio_device_hiod_realize`

TYPE_HOST_IOMMU_DEVICE_IOMMUFD_VFIO。这是一个 QOM 对象，用于抽象宿主机侧的 IOMMU 设备能力。

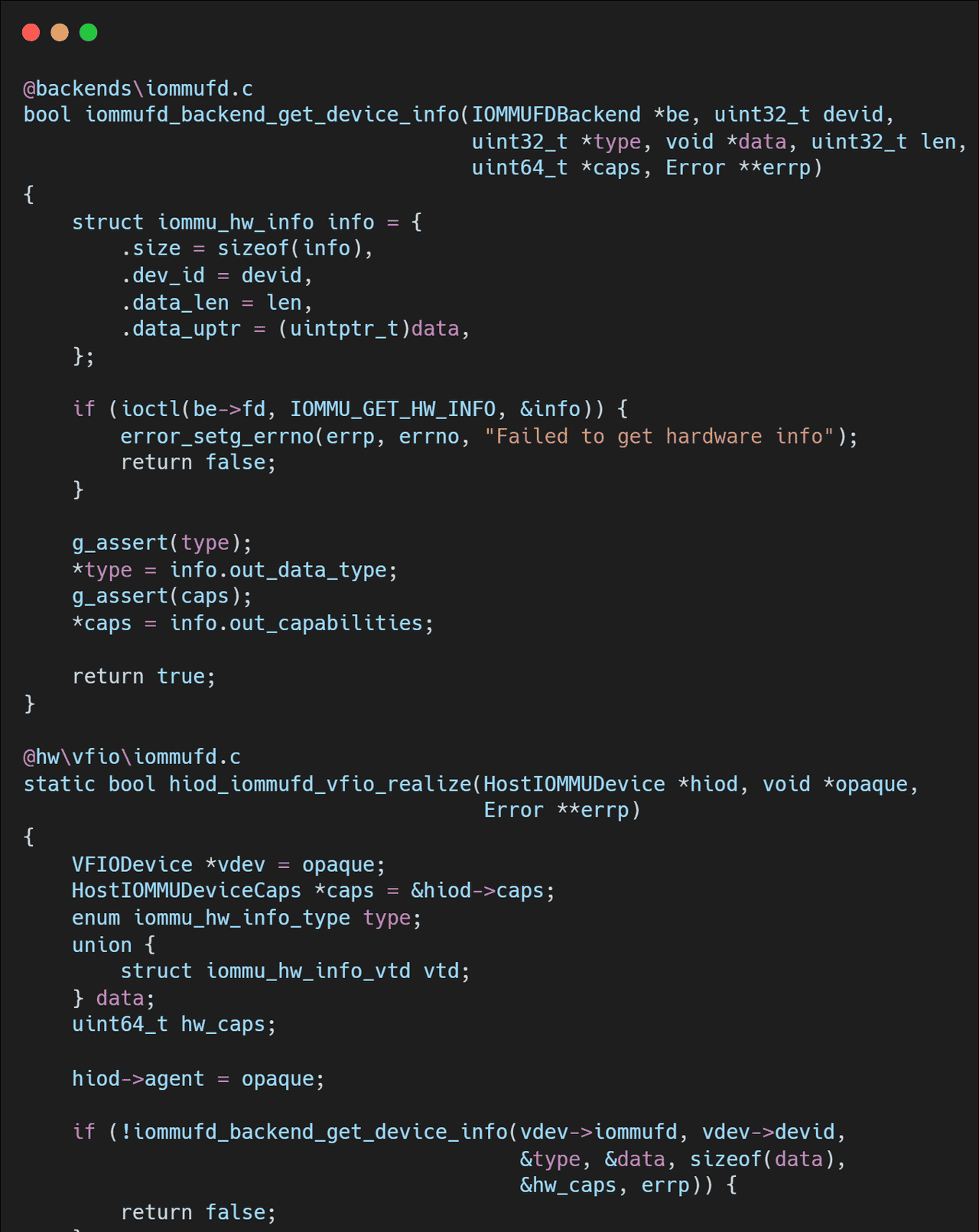

vfio_device_hiod_realize 会调用 hiod_iommufd_vfio_class_init 中注册的方法hiod_iommufd_vfio_realize，通过 IOMMU_GET_HW_INFO ioctl 获取底层硬件（如 Intel VT-d 或 ARM SMMU）的具体信息。

总结

在 QEMU v10.0.3 中，VFIO 引入 IOMMUFD 的代码路径是非常清晰且模块化的：

解耦入口：vfio_attach_device 通过判断 vbasedev->iommufd 是否存在，决定加载 Legacy 还是 IOMMUFD 的 Ops 类。

复用连接：不再由每个设备单独打开 IOMMU 控制器，而是复用全局的 IOMMUFDBackend 对象。

标准化流程：iommufd_cdev_attach -> iommufd_cdev_connect_and_bind -> vfio_device_hiod_realize。这套流程确保了设备在挂载到虚拟地址空间（IOAS）之前，已经正确完成了与 IOMMUFD 子系统的握手（Bind）和硬件能力探测（HIOD Realize）。

这种架构重构，彻底清理了 Legacy 模式下 Group 和 Container 纠缠不清的逻辑，为后续支持嵌套翻译（Nested Translation）和硬件脏页位图奠定了坚实的对象模型基础。
