实验 – 在Cisco PacketTracer建立简单网络

实验背景

网络包含三个主要组成部分：主机、交换机和路由器。在本实验中，您将建立由两台主机和一台交换机组成的简单网络。并能够进行连通性测试，以及进行简单的交换机配置。

实验目标

让学生具备建立简单网络拓扑的能力
让学生具备配置主机并检验连通性的能力
让学生具备设置交换机端口基本配置的能力

第1部分：建立简单网络拓扑

第1步：添加交换机

添加一个2960交换机到工作区中

第2步：添加PC机

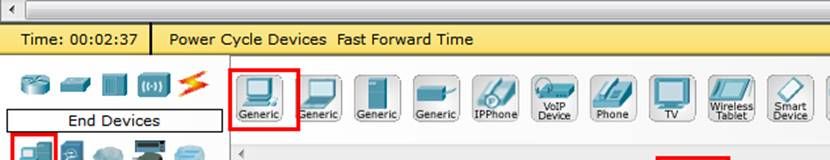

添加一个PC机到工作区中

第3步：添加服务器

添加一个服务器到工作区中

此时，他们在工作区中的拓扑图应该是类似的效果：

第4步：连接PC机到交换机上

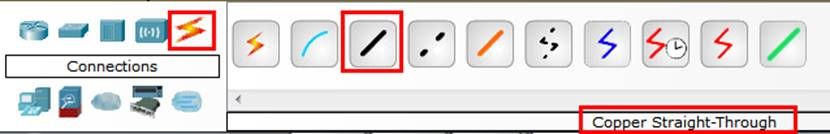

点击一次直连电缆

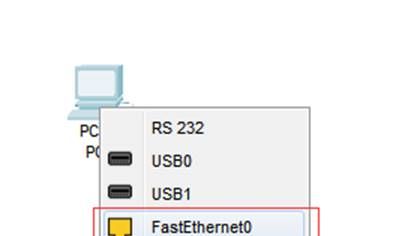

再点击一次PC机，弹出框中选择FastEthernet0

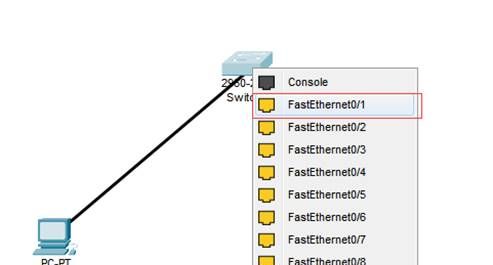

接着，再点击一次交换机，弹出框中选择FastEthernet0/1

问题1：等待一段时间并观察，直连电缆上的两个接口指示灯是否变为绿色？_____是___。

第5步：以第4步类似的方式，连接服务器到交换机上（选择交换机接口FastEthernet0/2）。

问题2：等待一段时间并观察，直连电缆上的两个接口指示灯是否变为绿色？____是____。

第2部分：配置主机并检验连通性

第1步：配置PC机的IP地址

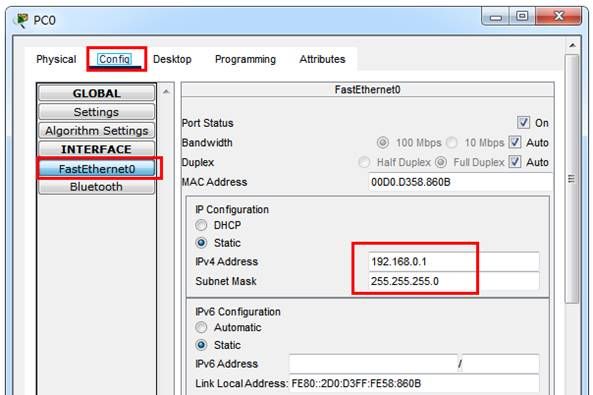

单击PC机，弹出框中选中选项卡Config，选中FastEthernet0，在IPv4地址与子网掩码处填写红框中内容

第2步：配置服务器的IP地址

与配置PC机的步骤类似，需要将IPv4的地址设置为192.168.0.2

第3步：测试连通性

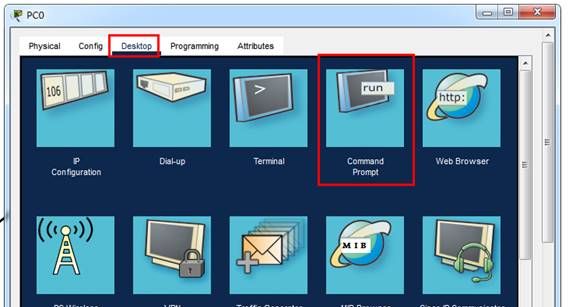

单击PC机，选中选项卡Desktop，选中Command Prompt

在Command Prompt中，输入命令ping 192.168.0.2

PC> ping 192.168.0.2

问题3：确认是否有Reply from…的输出，如果有，请将完整的输出拷贝至下方。

C:>ping 192.168.0.2

Pinging 192.168.0.2 with 32 bytes of data:

Reply from 192.168.0.2: bytes=32 time<1ms TTL=128

Reply from 192.168.0.2: bytes=32 time<1ms TTL=128

Reply from 192.168.0.2: bytes=32 time<1ms TTL=128

Reply from 192.168.0.2: bytes=32 time<1ms TTL=128

Ping statistics for 192.168.0.2:

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

Minimum = 0ms, Maximum = 0ms, Average = 0ms

C:>

第4步：测试连通性2

在Server（服务器）上同样执行命令行提示符工具，验证是否能够连通PC机。

问题4：输入的命令应该为？_ping 192.168.0.1_______。

问题5：确认是否有Reply from …的输出，如果有，请将完整的输出拷贝至下方。

 C:>ping 192.168.0.1

Pinging 192.168.0.1 with 32 bytes of data:

Reply from 192.168.0.1: bytes=32 time<1ms TTL=128

Reply from 192.168.0.1: bytes=32 time<1ms TTL=128

Reply from 192.168.0.1: bytes=32 time<1ms TTL=128

Reply from 192.168.0.1: bytes=32 time<1ms TTL=128

Ping statistics for 192.168.0.1:

Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),

Approximate round trip times in milli-seconds:

Minimum = 0ms, Maximum = 0ms, Average = 0ms

C:>

第3部分：设置交换机端口基本配置

第1步：查询接口FastEthernet 0/1的状态

在特权模式中，执行命令show interface fastEthernet 0/1

Switch# show interface fastEthernet 0/1

注：在第一行输出中，分别显示了该接口的物理状态与该接口的链路协议（line protocol）状态

问题6：接口FastEthernet0/1的物理状态及链路协议状态分别是？__up__与_up__。

第2步：重置接口FastEthernet 0/1的物理状态为down

Switch# configure terminal

Switch(config)# interface fastEthernet 0/1

Switch(config-if)# shutdown

Switch(config-if)# exit

Switch(config)# exit

第3步：再次查询接口FastEthernet 0/1的状态

问题7：接口FastEthernet0/1的物理状态及链路协议状态分别是？

_down_与_down

第4步：再次验证PC机与Server的连通性

问题8：ping命令发送了几次包（Sent）？__4__，接收到了几次回复（Received）?__0__，丢失了几次（Lost）？__4___。
